پروڈکٹ کا جائزہ
LZZB(J)6-12Q / LZZJB6-12Q کرنٹ ٹرانسفارمر میڈیم وولٹیج سوئچ گیئر کے لیے ایک انڈور سنگل فیز ایپوکسی کاسٹ ریزن کرنٹ ٹرانسفارمر ہے۔ یہ AC پاور سسٹمز میں کرنٹ کی پیمائش، توانائی کی میٹرنگ، رلے پروٹیکشن اور فیڈر مانیٹرنگ کے لیے ڈیزائن کیا گیا ہے۔ بین الاقوامی منصوبے کی دستاویزات کے لیے، پروڈکٹ کو 12kV کلاس کرنٹ ٹرانسفارمر کے طور پر پوزیشن کیا جانا چاہیے، جو عام 10kV، 11kV اور 12kV کلاس کے انڈور سوئچ گیئر ایپلی کیشنز کے لیے موزوں ہے، بشرطیکہ انسولیشن کوآرڈینیشن کی تصدیق ہو چکی ہو۔
اس پروڈکٹ فیملی میں کئی قریبی سے متعلقہ کیٹلاگ نام شامل ہیں، جیسے LZZBJ9-10X، LZZB6-12Q، LZZBJ6-12Q، اور LZZJB6-12Q۔ صاف ویب سائٹ ڈھانچے اور بہتر SEO کے لیے، LZZB(J)6-12Q کو مرکزی پروڈکٹ نام کے طور پر استعمال کرنے کی سفارش کی جاتی ہے، اور LZZJB6-12Q کو متعلقہ ساختی ویریئنٹ کے طور پر ذکر کرنا چاہیے۔ اس سے ان ماڈلز کے لیے متعدد ڈپلیکیٹ پروڈکٹ صفحات بننے سے بچا جا سکتا ہے جو ٹیکنیکلی مماثل ہیں اور ایک ہی انڈور 12kV سوئچ گیئر ایپلی کیشن رینج میں استعمال ہوتے ہیں۔
ٹرانسفارمر میں انڈور ایپوکسی ریزن کاسٹنگ ساخت اپنائی گئی ہے جس میں پرائمری ٹرمینلز، سیکنڈری ٹرمینل بلاکس، اور سوئچ گیئر انسٹالیشن کے لیے ایک کمپیکٹ بیس پلیٹ شامل ہے۔ ریزن کاسٹ باڈی انسولیشن کی طاقت، مکینیکل استحکام، اور نمی کے خلاف مزاحمت فراہم کرتی ہے۔ پروڈکٹ کو 5A یا 1A سیکنڈری کرنٹ، میٹرنگ درستگی کی کلاسز جیسے 0.2 / 0.2S / 0.5 / 0.5S، اور پروٹیکشن کلاسز جیسے 5P10, 5P15, 10P10 اور 10P15 کے ساتھ تشکیل دیا جا سکتا ہے۔
سفارش کردہ ماڈل نام
| ویب سائٹ فیلڈ | سفارش کردہ الفاظ |
|---|---|
| مرکزی پروڈکٹ ماڈل | LZZB(J)6-12Q |
| متعلقہ ویریئنٹ | LZZJB6-12Q |
| پرانا / کیٹلاگ حوالہ | LZZBJ9-10X, LZZB6-12Q, LZZBJ6-12Q |
| سفارش کردہ پروڈکٹ نام | LZZB(J)6-12Q انڈور ایپوکسی کاسٹ ریزن کرنٹ ٹرانسفارمر |
| SEO پوزیشننگ | 10kV، 11kV اور 12kV سوئچ گیئر کے لیے 12kV انڈور کاسٹ ریزن CT |
پروڈکٹ کی قسم
| آئٹم | تفصیل |
|---|---|
| پروڈکٹ کا نام | انڈور سنگل فیز ایپوکسی کاسٹ ریزن کرنٹ ٹرانسفارمر |
| ماڈل سیریز | LZZB(J)6-12Q / LZZJB6-12Q |
| ساخت | پرائمری ٹرمینلز اور سیکنڈری ٹرمینل بلاک کے ساتھ انڈور ایپوکسی کاسٹ ریزن ساخت |
| وولٹیج کلاس | 12kV کلاس؛ منصوبے کی تصدیق کے بعد 10kV، 11kV اور 12kV کلاس کے انڈور سسٹمز کے لیے موزوں |
| درجہ بند انسولیشن لیول | 12/42/75kV |
| درجہ بند فریکوئنسی | 50Hz یا 60Hz |
| درجہ بند سیکنڈری کرنٹ | 5A یا 1A |
| درجہ بند پرائمری کرنٹ | 20A سے 1500A تک، ماڈل ویریئنٹ اور تفصیلات کے مطابق |
| عام استعمال | کرنٹ کی پیمائش، توانائی کی میٹرنگ، رلے پروٹیکشن، سوئچ گیئر مانیٹرنگ |
پروڈکٹ ڈسپلے

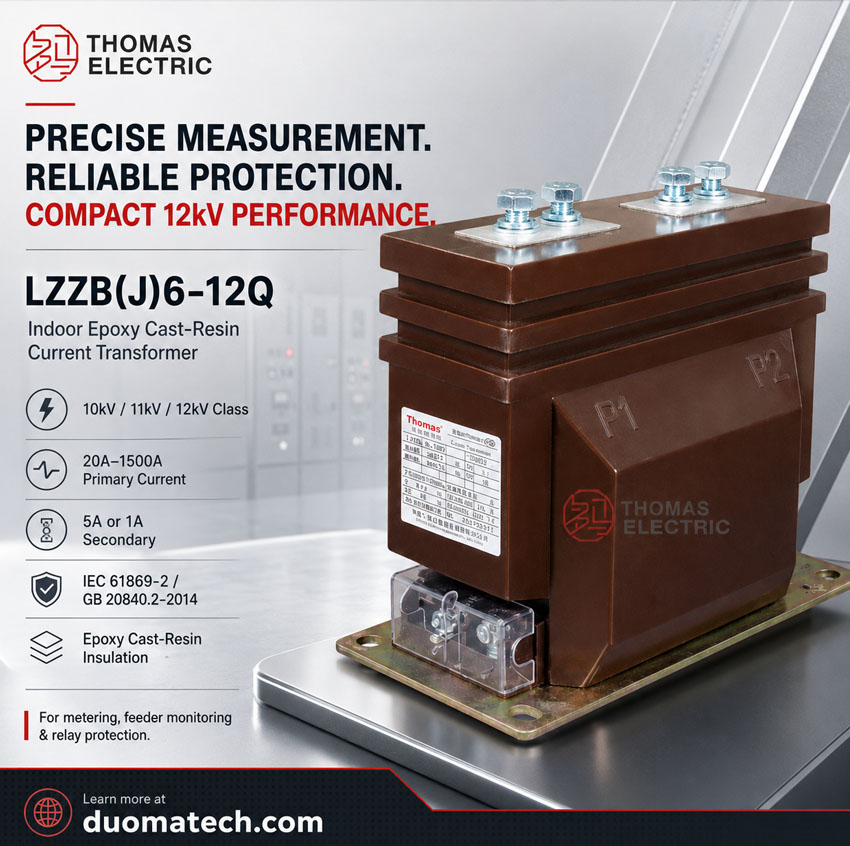

LZZB(J)6-12Q سیریز میں ایک کمپیکٹ عمودی ایپوکسی کاسٹ ریزن باڈی ہوتی ہے جس کے اوپری حصے پر پرائمری ٹرمینلز اور نچلے سامنے والے حصے پر سیکنڈری ٹرمینلز ہوتے ہیں۔ LZZJB6-12Q ورژن ایک مماثل انڈور کاسٹ ریزن ڈیزائن پر عمل کرتا ہے، لیکن منتخب کردہ ماڈل کے مطابق ساخت اور کرنٹ رینج مختلف ہو سکتی ہے۔ دونوں فکسڈ انڈور سوئچ گیئر، میٹرنگ پینلز، فیڈر کابینٹس، اور کمپیکٹ میڈیم وولٹیج تقسیم کے سامان کے لیے موزوں ہیں۔
درخواستیں
- 10kV، 11kV اور 12kV کلاس کے انڈور میڈیم وولٹیج سوئچ گیئر
- فکسڈ میٹل انکلوژڈ سوئچ گیئر، میٹرنگ کابینٹس اور فیڈر پینلز
- کرنٹ کی پیمائش اور بجلی کی توانائی کی میٹرنگ سرکٹس
- 5P یا 10P پروٹیکشن کلاسز استعمال کرنے والے رلے پروٹیکشن سرکٹس
- صنعتی سبسٹیشنز، کمرشل پاور رومز اور یوٹیلیٹی تقسیم کے سسٹمز
- OEM سوئچ گیئر منصوبے جنہیں کمپیکٹ 12kV انڈور کاسٹ ریزن CTs کی ضرورت ہوتی ہے
خصوصیات
- بہترین ماڈل گروپنگ: LZZB(J)6-12Q کو مرکزی صفحے کے ماڈل کے طور پر استعمال کیا جاتا ہے، جبکہ LZZJB6-12Q اور پرانے 10X ناموں کو متعلقہ ویریئنٹس کے طور پر سمجھا جاتا ہے۔
- 12kV کلاس انسولیشن ڈیزائن: 12/42/75kV انسولیشن لیول عام 10kV، 11kV اور 12kV کلاس کے انڈور سوئچ گیئر ایپلی کیشنز کی حمایت کرتا ہے۔
- ایپوکسی کاسٹ ریزن باڈی: کاسٹ انسولیشن انڈور سروس کے لیے مکینیکل طاقت، ڈائی الیکٹرک استحکام، اور نمی کے خلاف مزاحمت فراہم کرتی ہے۔
- پیمائش اور پروٹیکشن کے اختیارات: میٹرنگ کلاسز 0.2، 0.2S، 0.5 اور 0.5S کو 5P یا 10P پروٹیکشن کلاسز کے ساتھ مربوط کیا جا سکتا ہے۔
- 5A یا 1A سیکنڈری آؤٹ پٹ: 5A روایتی رلے اور میٹرنگ سسٹمز کے لیے موزوں ہے، جبکہ 1A لمبی وائرنگ یا ڈیجیٹل ڈیوائسز کے لیے سیکنڈری بوجھ کم کرتا ہے۔
- کمپیکٹ کابینٹ انسٹالیشن: عمودی ساخت انڈور سوئچ گیئر کے لیے موزوں ہے جہاں جگہ، وائرنگ تک رسائی، اور ٹرمینل کی سمت کو کنٹرول کرنا ضروری ہوتا ہے۔
اصل اصول
LZZB(J)6-12Q / LZZJB6-12Q کرنٹ ٹرانسفارمر الیکٹرومیگنیٹک انڈکشن کے ذریعے کام کرتا ہے۔ پرائمری کرنٹ پرائمری کنڈکٹر راستے سے گزرتا ہے اور اندر کے کور میں مقناطیسی شار (فلکس) پیدا کرتا ہے۔ سیکنڈری وائنڈنگ پھر میٹرز، پروٹیکشن رلیز، یا مانیٹرنگ ڈیوائسز کے لیے تناسبی 5A یا 1A کرنٹ سگنل آؤٹ پٹ کرتی ہے۔
میٹرنگ ایپلی کیشنز کے لیے، ٹرانسفارمر کو درجہ بند بوجھ کے اندر تناسبی درستگی اور فیز ڈس پلیسمنٹ برقرار رکھنا چاہیے۔ پروٹیکشن ایپلی کیشنز کے لیے، پروٹیکشن کور کو فالٹ کرنٹ کی صورتحال میں ایک قابل اعتماد کرنٹ سگنل فراہم کرنا چاہیے۔ لہٰذا، کرنٹ تناسب، سیکنڈری کرنٹ، درجہ بند آؤٹ پٹ، درستگی کلاس، مختصر وقت کا حرارتی کرنٹ اور متحرک کرنٹ کو سوئچ گیئر اور رلے پروٹیکشن ڈیزائن کے ساتھ مل کر منتخب کیا جانا چاہیے۔
ماڈل کی نامزدگی
| کوڈ | معنی |
|---|---|
| L | کرنٹ ٹرانسفارمر |
| Z | کاسٹ ریزن انسولیشن / ایپوکسی کاسٹنگ ساخت |
| ZB / ZZB | انڈور کاسٹ ریزن کرنٹ ٹرانسفارمر ساخت سیریز |
| J | بہتر شدہ یا ساختی ویریئنٹ حوالہ، جو سازندہ کے ڈرائنگ پر منحصر ہے |
| 6 | ڈیزائن تسلسل کوڈ |
| 12Q | 12kV کلاس مضبوط / کمپیکٹ انڈور ساخت حوالہ |
| LZZJB6-12Q | مماثل وولٹیج کلاس اور انڈور کاسٹ ریزن ایپلی کیشن والا متعلقہ ویریئنٹ |
| LZZBJ9-10X | پرانا یا متعلقہ کیٹلاگ حوالہ جسے اس پروڈکٹ فیملی پر ری ڈائریکٹ کیا جا سکتا ہے |
ٹیکنیکل ڈیٹا
| آئٹم | تفصیل |
|---|---|
| درجہ بند وولٹیج کلاس | 12kV کلاس؛ 10kV، 11kV اور 12kV کلاس کے انڈور سسٹمز کے لیے موزوں |
| درجہ بند انسولیشن لیول | 12/42/75kV |
| درجہ بند فریکوئنسی | 50Hz یا 60Hz |
| درجہ بند سیکنڈری کرنٹ | 5A یا 1A |
| درجہ بند پرائمری کرنٹ | 20A سے 1500A تک، ویریئنٹ اور آرڈر کی ضرورت کے مطابق |
| درستگی کی کلاسز | 0.2, 0.2S, 0.5, 0.5S, 5P10, 5P15, 10P10, 10P15 |
| درجہ بند آؤٹ پٹ | 10VA, 15VA, 20VA یا کرنٹ تناسب اور درستگی کلاس کے مطابق منصوبہ مخصوص آؤٹ پٹ |
| مختصر وقت کا حرارتی کرنٹ | 150 × I1n, 80 × I1n یا kA لیول کی اقدار، تناسب اور ویریئنٹ کے مطابق |
| درجہ بند متحرک کرنٹ | 375 × I1n یا kA لیول کی اقدار، تناسب اور ویریئنٹ کے مطابق |
| تقریبی وزن | ایک کیٹلاگ ویریئنٹ کے لیے تقریباً 19.5kg حوالہ |
| قابل اطلاق معیارات | IEC 61869-2, GB20840.2-2014, اور منصوبہ مخصوص ضروریات |
انتخاب کی ٹیبل
مندرجہ ذیل ٹیبل کیٹلاگ ڈیٹا کو ویب سائٹ کے لیے دوستانہ انتخابی فارمیٹ میں مربوط کرتی ہے۔ لمبے ہیڈرز کو ریسپونسیو لے آؤٹ کو بہتر بنانے کے لیے لپیٹ دیا گیا ہے۔
| ماڈل
ویریئنٹ |
درجہ بند
پرائمری کرنٹ (A) |
کلاس
مربوط |
درجہ بند
آؤٹ پٹ |
مختصر وقت
حرارتی کرنٹ |
متحرک
کرنٹ |
|---|---|---|---|---|---|
| LZZB6-12Q | 20–100 | 0.2(S) / 0.5(S) 0.2(S) / 10P 0.5(S) / 10P |
0.2(S): 10 0.5: 10 5P10 / 10P10: 15 |
150 × I1n | 375 × I1n |
| 150 | 0.2(S): 10 0.5: 10 پروٹیکشن: 15 |
22.5kA | 44kA | ||
| 200–300 | 0.2(S): 10 0.5: 10 پروٹیکشن: 15 |
24.5kA | 44kA | ||
| LZZJB6-12Q | 20–100 | 0.2(S) / 0.5(S) 0.2(S) / 10P 0.5(S) / 10P |
0.2(S): 10 0.5: 15 پروٹیکشن: 15 |
150 × I1n | 375 × I1n |
| 150 | 0.2(S): 10 0.5: 15 پروٹیکشن: 15 |
22.5kA | 44kA | ||
| 200–300 | 0.2(S): 10 0.5: 15 پروٹیکشن: 15 |
24.5kA | 44kA | ||
| 400–600 | 0.2(S): 10 0.5: 15 پروٹیکشن: 15 |
33kA | 59kA | ||
| 800–1500 | 0.2(S): 10 0.5: 15 پروٹیکشن: 15 |
44kA | 74kA | ||
| LZZBJ9-10X | 5–1000 | 0.2 / 0.2 0.2 / 0.5 0.2 / 10P 0.5 / 10P |
0.2: 10 0.5: 10 10P: 15 |
80 × I1n یا kA لیول کی اقدار | 200 × I1n یا kA لیول کی اقدار |
نوٹ: یہ ٹیبلل ابتدائی ماڈل کے انتخاب کے لیے ہے۔ حتمی کرنٹ تناسب، درستگی کلاس، درجہ بند آؤٹ پٹ، حرارتی کرنٹ، متحرک کرنٹ، ابعاد اور ٹرمینل کی ترتیب کو منظور شدہ ڈرائنگ اور نیم پلیٹ کے مطابق تصدیق کی جانی چاہیے۔
ویریئنٹ کا انتخاب
| ویریئنٹ | بہترین استعمال | ٹیکنیکل نوٹ |
|---|---|---|
| LZZB6-12Q | کم اور درمیانی پرائمری کرنٹ رینجز کے لیے کمپیکٹ 12kV انڈور CT | جب کمپیکٹ ریزن کاسٹ باڈی اور معیاری 12kV سوئچ گیئر انسولیشن لیول کی ضرورت ہو تو موزوں ہے۔ |
| LZZBJ6-12Q | انڈور 12kV ایپلی کیشنز کے لیے متعلقہ ساختی ورژن | اگر کسٹمر ڈرائنگز یا ٹینڈرز اس نامزدگی کا استعمال کرتے ہیں تو اسے کراس ریفرنس کے طور پر شامل کیا جا سکتا ہے۔ |
| LZZJB6-12Q | وسیع کرنٹ رینج اور زیادہ کرنٹ والے فیڈر ایپلی کیشنز | جب کرنٹ رینج 800A–1500A کی طرف بڑھتی ہو یا جب ڈرائنگ اس ساخت سے مماثل ہو تو سفارش کی جاتی ہے۔ |
| LZZBJ9-10X | پرانی 10kV/12kV کلاس کی تبدیلی یا متعلقہ کیٹلاگ حوالہ | اگر ساخت اور ایپلی کیشن اوورلیپ ہوتی ہے تو اسے الگ SEO صفحہ کے بجائے متعلقہ ماڈل کے طور پر ہینڈل کرنا بہتر ہے۔ |
ابعاد
| آئٹم | کیٹلاگ حوالہ | انجینئرنگ نوٹ |
|---|---|---|
| کل چوڑائی | تقریباً 290mm حوالہ | حتمی قدر ویریئنٹ اور ڈرائنگ پر منحصر ہے۔ |
| باڈی کی اونچائی | تقریباً 220mm حوالہ | کابینٹ کلیئرنس اور انسٹالیشن لے آؤٹ چیک کے لیے استعمال ہوتی ہے۔ |
| مونٹنگ پلیٹ | چار مونٹنگ ہولز کے ساتھ بیس پلیٹ | پینل ڈرلنگ سے پہلے ہول کی پوزیشن کی تصدیق کرنی چاہیے۔ |
| پرائمری ٹرمینلز | اوپری جانب P1 / P2 ٹرمینل کی ترتیب | بس بار کا سائز، بولٹ ہول اور فیز کلیئرنس کی تصدیق کریں۔ |
| سیکنڈری ٹرمینلز | سامنے کی نچلی ٹرمینل بلاک | وائرنگ تک رسائی اور سیلنگ کور کی ضرورت کی تصدیق کریں۔ |
ٹرمینلز
پرائمری ٹرمینلز عام طور پر P1 اور P2 کے نام سے نشان زد ہوتے ہیں۔ سیکنڈری ٹرمینلز وائنڈنگ کی تشکیل کے مطابق نشان زد ہوتے ہیں، جیسے 1S1 / 1S2، 2S1 / 2S2 اور دیگر ٹرمینل گروپس اگر متعدد سیکنڈری وائنڈنگز فراہم کی جاتی ہیں۔ میٹرنگ، پروٹیکشن اور مانیٹرنگ سرکٹس کو منظور شدہ ٹرمینل ڈائریم کے مطابق وائر کیا جانا چاہیے۔
| ٹرمینل | فنکشن | ایپلی کیشن نوٹ |
|---|---|---|
| P1 / P2 | پرائمری ٹرمینلز | پرائمری کرنٹ کی سمت اور پولیرٹی کے حوالے کے لیے استعمال ہوتے ہیں۔ |
| 1S1 / 1S2 | پہلی سیکنڈری وائنڈنگ | عام طور پر میٹرنگ یا پیمائش کے آؤٹ پٹ کے لیے استعمال ہوتی ہے۔ |
| 2S1 / 2S2 | دوسری سیکنڈری وائنڈنگ | عام طور پر پروٹیکشن رلے آؤٹ پٹ کے لیے استعمال ہوتی ہے۔ |
| گراؤنڈنگ پوائنٹ | حفاظتی گراؤنڈنگ | منصوبے کی عملیت کے مطابق سیکنڈری سرکٹ کا ایک پوائنٹ گراؤنڈ ہونا چاہیے۔ |
سروس کی شرائط
- انسٹالیشن کا مقام: انڈور میڈیم وولٹیج سوئچ گیئر
- درجہ بند وولٹیج: منصوبے کی تصدیق کے بعد 10kV، 11kV اور 12kV کلاس سسٹمز
- درجہ بند فریکوئنسی: 50Hz یا 60Hz
- محیط کا درجہ حرارت: 12Q کیٹلاگ حوالہ کے لیے -5°C سے +40°C؛ متعلقہ 10X حوالہ کے لیے -5°C سے +55°C
- انڈور ماحول میں موصل دھول، تیزابی گیس، دھماکہ خیز میڈیم اور غیر معمولی کنڈینسیشن سے پاک ہونا چاہیے۔
- زیادہ نمی، ساحلی، زیادہ بلندی یا شدید آلودگی والے منصوبوں کے لیے، آرڈر دینے سے پہلے کریپیج ڈسٹنس اور انسولیشن کوآرڈینیشن کی تصدیق کی جانی چاہیے۔
معیارات اور پابندی
LZZB(J)6-12Q / LZZJB6-12Q سیریز کو کرنٹ ٹرانسفارمرز کے لیے IEC 61869-2 اور GB20840.2-2014 کے مطابق متعین کیا جانا چاہیے۔ کچھ پرانے کیٹلاگ ڈیٹا میں GB1208-2006 اور IEC60044-1:2003 کا بھی حوالہ دیا گیا ہو سکتا ہے۔ نئے بین الاقوامی پروڈکٹ صفحات کے لیے IEC 61869-2 کے الفاظ کی سفارش کی جاتی ہے، جبکہ پرانے معیارات کو کسٹمر دستاویزات کی ضرورت کے مطابق پرانے حوالے کے طور پر درج کیا جا سکتا ہے۔
انسٹالیشن اور ابعاد
یہ پروڈکٹ انڈور سوئچ گیئر انسٹالیشن کے لیے ہے۔ کابینٹ کی پیداوار سے پہلے، مونٹنگ ہول کی پوزیشن، پرائمری بس بار کی ترتیب، سیکنڈری ٹرمینل کی سمت، فیز ٹو گراؤنڈ کلیئرنس، وائرنگ تک رسائی اور دیکھ بھال کی جگہ کو منظور شدہ آؤٹ لائن ڈرائنگ کے ساتھ تصدیق کی جانی چاہیے۔ چونکہ سیریز میں کئی متعلقہ ماڈل نام شامل ہیں، لہٰذا حتمی ڈرائنگ کو بالکل نیم پلیٹ ماڈل اور کرنٹ تناسب سے مماثل ہونا چاہیے۔
سلامتی کے نوٹس
- پیداوار سے پہلے وولٹیج کلاس، انسولیشن لیول، کرنٹ تناسب، سیکنڈری کرنٹ، درستگی کلاس اور درجہ بند آؤٹ پٹ کی تصدیق کریں۔
- سوئچ گیئر اسمبلی سے پہلے پرائمری ٹرمینل کی جگہ، بس بار کلیئرنس، مونٹنگ ہولز اور سیکنڈری وائرنگ تک رسائی کی جانچ کریں۔
- پولیرٹی کے نشانات اور منظور شدہ وائرنگ ڈائریم کے مطابق پرائمری اور سیکنڈری ٹرمینلز کو جوڑیں۔
- CT سیکنڈری سرکٹ کو پرائمری کرنٹ کے بہاؤ کے دوران کھلا سرکٹ نہیں ہونا چاہیے۔
- میٹرز یا رلیز کو ڈس کنیکٹ کرنے سے پہلے، سیکنڈری سرکٹ کو منظور شدہ شارٹنگ ڈیوائس کے ساتھ شارٹ سرکٹ کریں۔
- منصوبے کی بجلی کی حفاظتی ضروریات کے مطابق سیکنڈری سرکٹ کا ایک پوائنٹ گراؤنڈ ہونا چاہیے۔
- انسٹالیشن اور کمیشننگ کے اہل میڈیم وولٹیج الیکٹریکل عملے کے ذریعے کیا جانا چاہیے۔
آرڈرنگ کی معلومات
- پروڈکٹ ماڈل: LZZB(J)6-12Q / LZZJB6-12Q
- ضرورت ہو تو متعلقہ ماڈل حوالہ: LZZB6-12Q, LZZBJ6-12Q, LZZBJ9-10X
- وولٹیج کلاس: 10kV, 11kV یا 12kV کلاس
- درجہ بند پرائمری کرنٹ اور درجہ بند سیکنڈری کرنٹ: 5A یا 1A
- ہر سیکنڈری وائنڈنگ کے لیے درستگی کلاس اور درجہ بند آؤٹ پٹ
- پروٹیکشن کلاس کی ضرورت: 5P10, 5P15, 10P10, 10P15 یا منصوبہ مخصوص ضرورت
- درجہ بند مختصر وقت کا حرارتی کرنٹ اور درجہ بند متحرک کرنٹ
- مونٹنگ ڈرائنگ، ٹرمینل کی سمت اور سوئچ گیئر لے آؤٹ
- قابل اطلاق معیار، روزمرہ ٹیسٹ رپورٹ اور سرٹیفکیٹ کی ضروریات
- مقدار، لیبل کی زبان، پیکیجنگ اور منصوبے کی دستاویزات کی ضروریات
انتخابی گائیڈ
- ایک مرکزی صفحے کا نام استعمال کریں: ویب سائٹ ماڈل کے طور پر LZZB(J)6-12Q کا استعمال کریں اور LZZJB6-12Q کو متعلقہ ویریئنٹ کے طور پر شامل کریں۔
- وولٹیج کلاس کی تصدیق کریں: بین الاقوامی منصوبوں کے لیے 12kV کلاس کے الفاظ استعمال کریں، جبکہ 10kV اور 11kV کی مطابقت کو منصوبے کی تصدیق کے ساتھ بتایا جائے۔
- کرنٹ تناسب منتخب کریں: فیڈر لوڈ، میٹرنگ رینج اور پروٹیکشن سیٹنگز کے مطابق پرائمری کرنٹ منتخب کریں۔
- سیکنڈری کرنٹ منتخب کریں: روایتی سسٹمز کے لیے 5A استعمال کریں اور جہاں کم بوجھ یا لمبی وائرنگ کی ضرورت ہو وہاں 1A استعمال کریں۔
- کور فنکشن منتخب کریں: میٹرنگ کے لیے 0.2 / 0.2S / 0.5 / 0.5S استعمال کریں اور پروٹیکشن کے لیے 5P / 10P کلاسز استعمال کریں۔
- تحمل کی درجہ بندی کی تصدیق کریں: سوئچ گیئر فالٹ لیول کے خلاف مختصر وقت کے حرارتی کرنٹ اور متحرک کرنٹ کی جانچ کریں۔
- ڈرائنگز کی منظوری دیں: پیداوار سے پہلے آؤٹ لائن کے ابعاد، پرائمری ٹرمینل لے آؤٹ، سیکنڈری ٹرمینلز اور مونٹنگ ہولز کی تصدیق کریں۔
