JDZ1-1, JDZ2-1 kituo cha ndani cha kubadilisha umeme kilichofunikwa na resini

Ufupisho wa Bidhaa

JDZ1-1 / JDZ2-1 transformer ya ndani ya chini ya voltage (potential transformer) ni transformer ya voltage yenye insulation ya resini iliyotengenezwa kwa mfumo wa umeme wa ndani wenye frequency ya kawaida ya 50Hz au 60Hz na voltage ya kawaida hadi 1kV. Inatumika kubadilisha voltage ya msingi kuwa ishara ya voltage ya sekondari ya kawaida ya 100V kwa ajili ya kupima umeme, kufuatilia voltage, udhibiti wa voltage, na matumizi ya ulinzi wa relay.

Mfululizo wa JDZ1-1 na JDZ2-1 unafaa kwa vifaa vya swichi za chini ya voltage, ubao wa kupima, visanduku vya usambazaji, na mifumo ya kufuatilia umeme. Bidhaa hii inatumia muundo wa insulation wa resini pamoja na core ya karatasi ya chuma cha silikoni na windings za msingi na za sekondari, ikitoa muundo mdogo, utendaji mzuri wa isolation ya ndani, na pato thabiti kwa ajili ya mzunguko wa kupima na ulinzi.

Aina ya Bidhaa

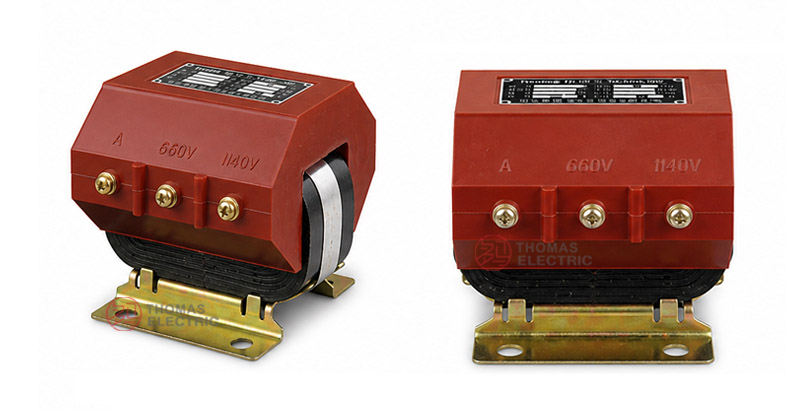

Onyesho la Bidhaa

Matumizi Makuu

• Mifumo ya umeme ya AC ya chini ya voltage ya ndani yenye voltage hadi 1kV
• Mzunguko wa kupima voltage katika mifumo ya usambazaji
• Vibao vya kupima umeme na kufuatilia umeme
• Mzunguko wa udhibiti wa voltage katika vifaa vya swichi vya chini ya voltage
• Mzunguko wa ulinzi wa relay unaohitaji ishara za voltage zilizotenganishwa
• Visanduku vya usambazaji, visanduku vya kupima, na vibao vya udhibiti wa viwanda

Sifa muhimu za kiufundi

• Insulation ya resini ya ndani: mwili wa transformer una insulation ya resini ili kusaidia nguvu ya dielectric na utegemezi wa kimkaniki.
• Muundo wa transformer ya voltage ya chini: Inafaa kwa kupima voltage, kupima, udhibiti wa voltage, na ulinzi wa relay katika mifumo hadi 1kV.
• Pato la sekondari la kawaida la 100V: Limeundwa kwa kuunganishwa na vipimo vya kawaida, vifaa, relay, na vifaa vya kufuatilia.
• Chaguzi nyingi za uwiano wa voltage: Uwiano wa kawaida unajumuisha 380,660/100V, 660,1140/100V, na 750,1500/100V.
• Uwekaji mdogo wa ndani: Muundo wa uwekaji uliosimamishwa kwa vifaa vya paneli na swichi za chini ya voltage.
• Ufuatiliaji wa viwango: Iliundwa kwa kurejelea mahitaji ya IEC 60044-2 na GB 1207 kwa matumizi ya transformer ya voltage.

Kanuni ya Kazi

Transformer ya voltage ya JDZ1-1 / JDZ2-1 inafanya kazi kulingana na usukuzi wa umeme. Winding ya msingi huunganishwa na mzunguko wa chini ya voltage unaopimwa, na winding ya sekondari hutoa ishara ya voltage inayolingana, kawaida 100V, kwa ajili ya vipimo, relay, na vifaa vya kupima. Hii inaruhusu voltage ya mzunguko wa msingi kupimwa kwa usalama wakati inadhulumisha kutenganisha umeme kati ya mzunguko wa msingi na wa sekondari.

Utambulisho wa Modeli

Namba ya modeli inaweza kueleweka kama ifuatavyo:

Takwimu za Kiufundi

Rejeleo la Insulation

Kumbuka: Uwiano maalum wa voltage, mahitaji ya mazingira, na vigezo vya uwekaji vinaweza kuthibitishwa kupitia makubaliano ya kiufundi kabla ya kuagiza.

Masharti ya Huduma

• Mahali pa uwekaji: ndani
• Voltage ya mfumo: 1kV na chini
• Frequency ya kawaida: 50Hz / 60Hz
• Inafaa kwa mifumo ya umeme ya ndani na vifaa vya usambazaji wa chini ya voltage
• Bidhaa inaweza kutumika katika maeneo yenye unyevu na tropiki wakati inahitajika na mahitaji ya mradi.
• Mazingira ya uwekaji yanapaswa kuwa yasiyo na mtetemo mkali, gesi ya kuchoma, vyenye sumu, vumbi vinavyoweza kusambaza umeme, na uchafuzi mkubwa.
• Kwa mahitaji maalum ya unyevu, joto, kimo, kiwango cha uchafuzi, au muundo wa sanduku, inashauriwa kuthibitisha kiufundi kabla ya kuagiza.

Viwango na Utii

Transformer ya voltage ya chini ya ndani ya JDZ1-1 / JDZ2-1 inaweza kutozwa kulingana na IEC 60044-2, GB 1207-2006, na mahitaji ya mradi husika. Katalogi pia inarejelea mahitaji ya transformer ya voltage ya GB 1207-75. Viwango vya mwisho, vitu vya jaribio la kawaida, data za ubao wa majina, na hati za kukubali yanapaswa kuthibitishwa katika makubaliano ya kiufundi.

Uwekaji na Vipimo

Mfululizo wa JDZ1-1 / JDZ2-1 unatumia muundo mdogo wa insulation wa resini kwa ajili ya uwekaji uliosimamishwa wa ndani. Vitokeo vya msingi na vya sekondari vimepangwa kwenye mwili wa transformer kwa urahisi wa kuunganisha. Vipimo vya muonekano na vya uwekaji vinapaswa kuthibitishwa kulingana na michoro iliyoidhinishwa kabla ya kubuni sanduku au kuagiza kwa wingi.

Rejeleo la Muonekano na Uwekaji

Kitengo: mm kwa michoro ya vipimo. Vipimo vya mwisho hutegemea michoro iliyothibitishwa na maalumio yaliyochaguliwa.

Maelekezo ya Kuunganisha na Wiriani

• Unganisha vitokeo vya msingi kulingana na alama zilizoandikwa A na X.
• Unganisha vitokeo vya sekondari kulingana na alama zilizoandikwa a na x.
• Hakikisha uwiano wa voltage, kiwango cha insulation, pato la kawaida, na daraja la ukweli kabla ya kuunganisha wiriani.
• Mzunguko wa sekondari unapaswa kuunganishwa na vipimo vya kutosha, relay, au vifaa vya kupima kulingana na michoro ya wiriani ya mradi.
• Wiriani wa sekondari, uwekaji wa ardhi, na ulinzi wa vitokeo unapaswa kufuata mahitaji ya mradi na kanuni za umeme za eneo husika.

Maelekezo ya Uwekaji na Usalama

• Hakikisha modeli ya bidhaa, uwiano wa voltage, kiwango cha insulation, pato la kawaida, na vipimo vya uwekaji kabla ya uwekaji.
• Wekea transformer ya voltage katika mahali ya ndani inayofaa kwa vifaa vya umeme vya chini ya voltage.
• Usitumie transformer ya voltage zaidi ya pato lake la kawaida au kiwango kilichoelezwa cha insulation.
• Angalia kufunga vitokeo, wiriani wa sekondari, na uwekaji wa ardhi kabla ya kumtumia umeme.
• Uwekaji na matengenezo yanapaswa kufanywa na wataalamu wa umeme walio na sifa.

Maelezo ya Kuagiza

Tafadhali toa taarifa zifuatazo wakati wa kuagiza au kuomba bei:

• Modeli ya bidhaa: JDZ1-1 au JDZ2-1
• Uwiano wa voltage wa kawaida, kama vile 380,660/100V, 660,1140/100V, au 750,1500/100V
• Kiwango cha insulation
• Pato la kawaida na daraja la ukweli lililotakiwa
• Frequency ya kawaida na mazingira ya utendaji
• Maalumio ya jaribio au viwango vinavyotumika
• Kiasi na matumizi, kama vile kupima, udhibiti wa voltage, au ulinzi wa relay
• Mahitaji maalum ya vitokeo, lebo, michoro, hati za ukaguzi, vyeti, au upakaji

Maelekezo ya Kuchagua

1. Hakikisha voltage ya mfumo: Chagua JDZ1-1 / JDZ2-1 kwa mifumo ya AC ya chini ya voltage ya ndani yenye voltage hadi 1kV.
2. Hakikisha uwiano wa voltage: Chagua uwiano wa voltage wa msingi na wa sekondari kulingana na mzunguko unaopimwa na mahitaji ya vifaa vilivyunganishwa.
3. Hakikisha kiwango cha insulation: Linganisha kiwango cha insulation na voltage ya mfumo na mahitaji ya usalama ya mradi.
4. Hakikisha pato la kawaida: Mzigo uliunganishwa wa vipimo, relay, vifaa, na wiriani usipite pato la kawaida.
5. Hakikisha matumizi: Tambua kama transformer itatumika kwa kupima, udhibiti wa voltage, au ulinzi wa relay.
6. Hakikisha nafasi ya uwekaji: Angalia michoro ya muonekano, nafasi ya vitokeo, na nafasi ya sanduku kabla ya uzalishaji au uwekaji wa wingi.
