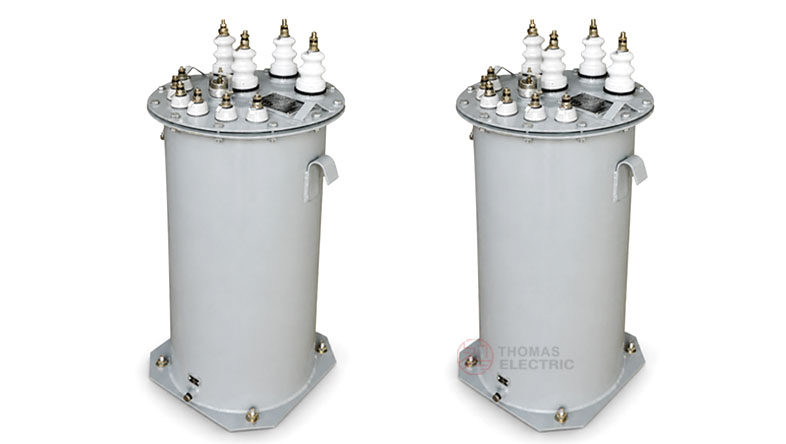

JSJW-3/6/10G Transformer ya Voltage ya Mafuta ya Ndani ya Njia Tatu ya Umeme

Ukumbusho wa Bidhaa

Vituo vya umeme vya ndani vya JSJW-3/6/10G vinavyotumia mafuta ya wima kama isolisheni ni vituo vya umeme vya tatu-vinavyotumiwa katika mfumo wa umeme wa wastani wenye volti za 3kV, 6kV na 10kV. Vinabadilisha volti ya mfumo wa msingi kuwa ishara ya kiwango cha chini cha volti 100V kwa ajili ya vifaa vya kupima, vifaa vya kufuatilia volti, mzunguko wa udhibiti na vifaa vya ulinzi wa relay.

Nafasi ya Matumizi

Mfululizo wa JSJW-3/6/10G huwekwa kawaida ndani ya vyumba vya usambazaji wa umeme wa wastani, ubao wa vipimo, mzunguko wa vipimo vinavyohusiana na vifaa vya kubadilisha umeme, na mfumo wa usaidizi wa vipimo katika kituo cha umeme. Muundo wake wa wima unaotumia mafuta kama isolisheni hutumiwa mahali ambapo inahitajika isolisheni yenye mafuta na tovuti ya ishara ya volti ya tatu-vinavyotumiwa.

Matumizi Makuu

• Mifumo ya usambazaji wa umeme wa wastani ya 3kV, 6kV na 10kV
• Mzunguko wa ndani wa kupima na kufuatilia volti
• Mzunguko wa ingizo la volti la ulinzi wa relay
• Ingizo la ishara ya udhibiti kwa mifumo ya umeme ya wastani
• Mifumo ya usaidizi ya kituo cha umeme ya kupima na kuonyesha
• Kupima volti ya tatu-vinavyotumiwa ambapo inahitajika tovuti ya chini ya volti 100V

Maagizo Muhimu

Ufanisi wa Matumizi

Inafaa Kwa

• Mifumo ya AC ya ndani ya umeme wa wastani ya 3kV, 6kV na 10kV
• Matumizi ya kupima na kufuatilia volti ya tatu-vinavyotumiwa
• Mifumo ya umeme inayohitaji ishara ya kawaida ya volti ya chini ya 100V
• Mzunguko wa ulinzi wa relay unao hitaji ingizo la kumbukumbu ya volti
• Miradi inayohitaji muundo wa wima wa vituo vya umeme vinavyotumia mafuta kama isolisheni

Haiinziwi Kwa

• Usanidi wa nje bila mpangilio wa kinga unaofaa
• Mifumo ya volti ya chini chini ya kiwango cha umeme wa wastani kinachoelekezwa
• Vifaa vya ndani vya kubadilisha umeme vinavyohitaji vituo vya umeme vya aina ya kavu au vya epoxy vinavyotolewa kama resin PTs
• Mifumo inayohitaji volti maalum ya chini, kiwango cha isolisheni, kimo au daraja la uchafuzi bila uthibitisho

Muundo wa Kiufundi

Utambulisho wa Modeli

Msimbo wa modeli wa JSJW-3/6/10G unaweza kuelezewa kama ifuatavyo:

Maelezo ya Kiufundi

• Urefu uliopewa: 50Hz au 60Hz
• Voliti ya chini iliyopewa: 100V
• Muundo wa isolisheni unaotumia mafuta
• Usanidi wa wima wa ndani
• Inatumika kwa ajili ya kupima, kufuatilia volti, ingizo la ishara ya udhibiti na ulinzi wa relay

Usanidi na Vipimo

Vipimo vifuatavyo vinatolewa kama marejeleo kwa ajili ya mpangilio, muundo wa msingi, mpangilio wa wiri na nafasi ya usanidi. Vipimo vya mwisho vinapaswa kuthibitishwa na michoro iliyoidhinishwa ya bidhaa kabla ya usanidi.

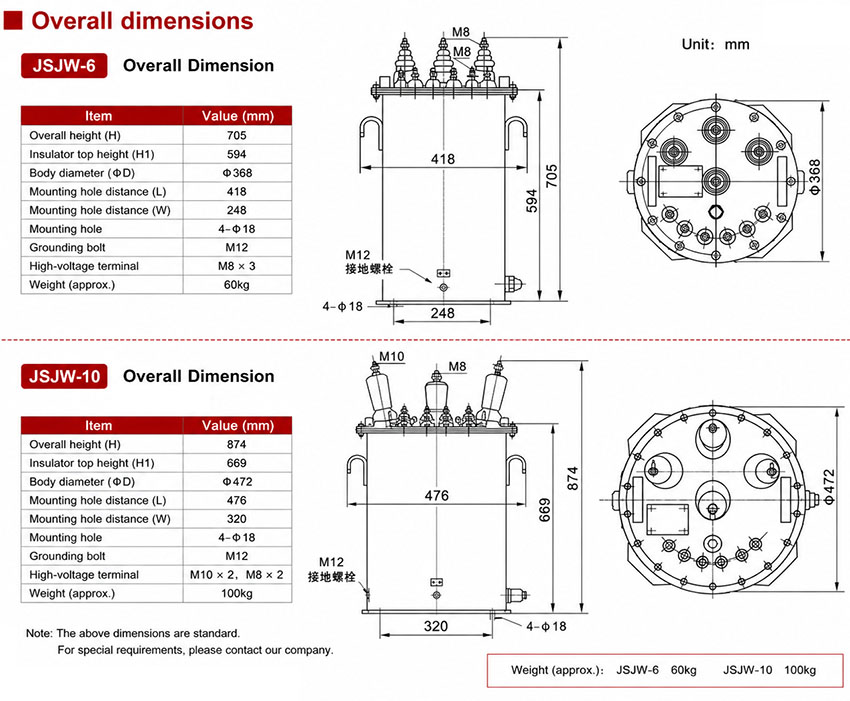

Vipimo vya Jumla

Kumbuka: Vipimo vya JSJW-3 vinapaswa kuthibitishwa kulingana na michoro iliyoidhinishwa ya mwisho.

Maelezo ya Vipengele na Wiriani

• Vipengele vya msingi vinapangwa juu ya tanki ya vituo vya umeme.
• Vipengele vya chini vinapaswa kuunganishwa kulingana na michoro iliyoidhinishwa ya wiriani.
• Unganisho na ardhi linapaswa kutekelezwa kupitia bolti ya kuunganisha na ardhi kwenye mwili wa tanki.

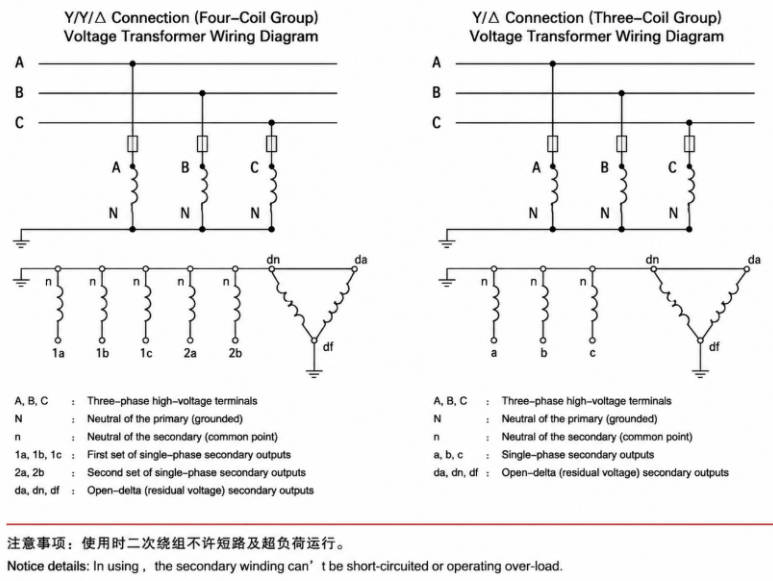

• Mchoro wa kawaida wa wiriani unaweza kujumuisha mpangilio wa muunganiko wa Y/Y/△ kulingana na mahitaji ya mradi.

Ufuatiliaji na Majaribio

Mfululizo wa JSJW-3/6/10G umefanywa kwa ajili ya matumizi ya vituo vya umeme ya volti ya wastani. Viwango vilivyo faa, mahitaji ya majaribio na viwango vya kukubali vinapaswa kuthibitishwa kulingana na maagizo ya mradi, mahitaji ya mitandao ya umeme ya eneo na mkataba wa kiufundi wa mwisho.

Majaribio ya Kawaida

• Uchunguzi wa macho na uthibitisho wa alama ya jina
• Uthibitisho wa uwiano
• Uchunguzi wa upande na alama za vipengele
• Majaribio ya ukweli kwenye mzigo uliotolewa
• Majaribio ya uvumilivu wa umeme wa nguvu ya marudio
• Majaribio ya upinzani wa isolisheni
• Uchunguzi wa kiwango cha mafuta na ufungaji

Maelezo ya Uhandisi

• Mzunguko wa chini usipaswi kuunganishwa fupi wakati wa utendaji wa kawaida.
• Wiriani wa chini unapaswa kuunganishwa kulingana na michoro iliyoidhinishwa ya wiriani na alama za vipengele.
• Nukta moja ya kuunganisha na ardhi inapaswa kutumika kulingana na kanuni za usalama wa umeme za mradi.
• Angalia kiwango cha mafuta, hali ya ufungaji, vipande vya porcelini na muunganiko wa kuunganisha na ardhi wakati wa uchunguzi.
• Usanidi na utendaji wa kuanzisha unapaswa kufanywa na wataalamu wa umeme walio na sifa.

Mwongozo wa Uchaguzi

Jinsi ya Kuchagua Uwiano wa Voliti Uliopewa

Chagua uwiano wa voliti uliopewa kulingana na volti ya mfumo wa msingi. Kwa mfumo wa 3kV, chagua uwiano wa 3000/100V. Kwa mfumo wa 6kV, chagua uwiano wa 6000/100V. Kwa mfumo wa 10kV, chagua uwiano wa 10000/100V. Uwiano wa vituo vya umeme uliochaguliwa unapaswa kulingana na kiwango cha volti cha ingizo cha vifaa vya kupima, relay na vifaa vya kufuatilia vinavyounganishwa.

Jinsi ya Kuchagua Daraja la Ukweli

Daraja la ukweli linapaswa kuchaguliwa kulingana na kazi ya mzunguko wa chini. Daraja zilizo juu zaidi za ukweli hutumiwa kwa ajili ya mzunguko wa kupima, wakati daraja za kawaida zinaweza kutumiwa kwa ajili ya kuonyesha au kufuatilia volti kwa ujumla. Wakati vituo vya umeme vinatumika kwa ajili ya malipo, kupima mapato au kupima kwa ajili ya huduma za umeme, daraja la ukweli linapaswa kufuata maagizo ya mradi ya kupima.

Jinsi ya Kuthibitisha Toa Uliopewa

Jumla ya mzigo wa chini uliounganishwa inapaswa kujumuisha vifaa vya kupima, relay, vifaa vya kufuatilia, hasara ya wiriani na vifaa vyote vya usaidizi vinavyounganishwa na mzunguko wa chini wa vituo vya umeme. Jumla ya mzigo usipaswi kupita toa lililotolewa linalolingana na daraja la ukweli lililotakiwa.

Jinsi ya Kuthibitisha Ukubwa wa Usanidi

Kabla ya kuagiza, thibitisha urefu wa jumla, kipenyo cha tanki, vinyo vya msingi vya kuunganisha, mpangilio wa vipengele, nafasi ya kuleta na nukta ya kuunganisha na ardhi. Nafasi ya mwisho ya usanidi inapaswa kuruhusu nafasi salama kwa ajili ya vipengele vya msingi, wiriani wa chini, uchunguzi na matengenezo.

Maelezo ya Kuagiza

Tafadhali toa habari zifuatazo wakati wa kuagiza au kuomba bei:

• Modeli ya bidhaa: JSJW-3, JSJW-6, JSJW-10 au JSJW-3/6/10G
• Voliti ya msingi iliyopewa na uwiano wa voliti ya chini
• Urefu uliopewa: 50Hz au 60Hz
• Daraja la ukweli lililotakiwa
• Toa / mahitaji ya mzigo uliopewa
• Kiwango cha isolisheni au daraja la volti ya mfumo
• Mchoro wa wiriani au mahitaji ya kikundi cha muunganiko
• Hali ya eneo la usanidi: ndani, kimo, kiwango cha uchafuzi, joto la mazingira
• Kiasi
• Mahitaji maalum ya michoro, ripoti za majaribio, cheti, lugha ya alama ya jina, pakiti au usafirishaji
