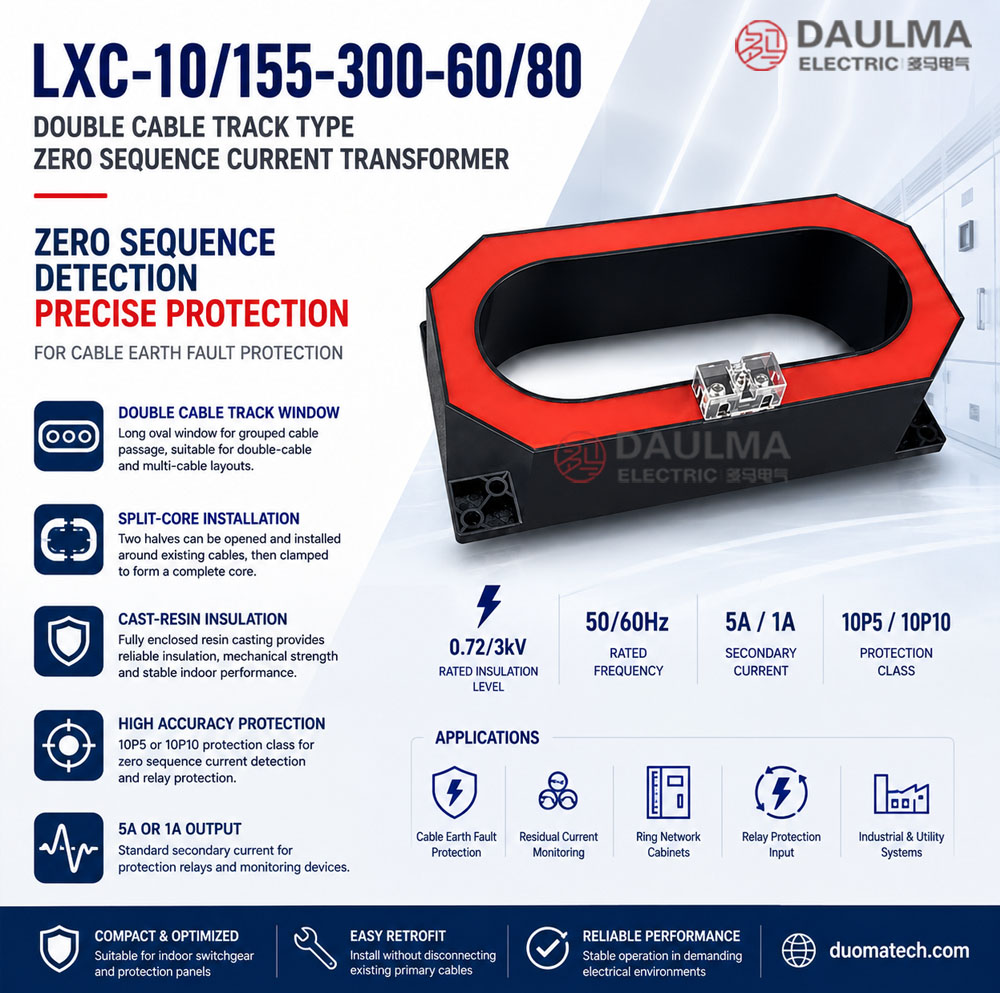

LXC-10/155-300-60/80 Kituo cha Sasa cha Mpangilio Sifuri cha Aina ya Kabeli Mbili

Ukakati wa Bidhaa

Vitambulisho vya sasa ya mpangilio wa kabeli mbili LXC-10/155-300-60 na LXC-10/155-300-80 ni vitambulisho vya sasa vya ndani vilivyotengenezwa kwa resini vinavyotumiwa kwa utambuzi wa sasa ya mpangilio, ulinzi dhidi ya makosa ya ardhi ya kabeli, na ufuatiliaji wa sasa iliyobaki. Bidhaa hii inatumia dirisha la umbo la ovali refu lenye muonekano wa njia ya kukimbia, ambalo ni kizuri kwa ajili ya mpangilio wa kabeli zilizokusanyika, mpangilio wa kabeli mbili, na miundo ya kabati ambapo waya wengi wa awamu wanahitaji kupita kwenye dirisha moja la pamoja la utambuzi wa mpangilio.

Mfululizo huu unafaa hasa kwa ajili ya vifaa vya swichi za ndani, kabati za mtandao wa mviringo, sehemu za kutoka kwa kabeli, na kabati za ulinzi. Ikilinganishwa na CT ya mviringo ya mpangilio, muundo wa kabeli mbili unaleta njia ya kabeli ya usawa mkubwa zaidi na unawezesha upatanaji wa kabeli unaofaa zaidi katika kabati zenye nafasi mdogo. Vitambulisho vinaweza kugawanyika katika nusu mbili wakati wa usanidi, kuwekwa kuzunguka kikundi cha kabeli kilichopo, kisha kufungwa na kushikamana ili kutoa mzunguko kamili wa uwanja wa magneti.

Mfululizo wa LXC-10/155-300 unatolewa katika kina mbili tofauti: LXC-10/155-300-60 na LXC-10/155-300-80. Aina ya 60 mm inafaa kwa nafasi nyembamba za kabati na matokeo ya kawaida ya ulinzi, wakati aina ya 80 mm inatoa pato la juu zaidi kwa uwiano maalum wa sasa na inafaa kwa matumizi yanayohitaji uwezo mkubwa wa mzigo wa sekondari.

Aina ya Bidhaa

Onyesho la Bidhaa

Matumizi Makuu

• Ulinzi dhidi ya makosa ya ardhi ya kabeli ya kuingia kwa ndani
• Utambuzi wa sasa ya mpangilio kwa ajili ya mpangilio wa kabeli zilizokusanyika au mpangilio wa kabeli mbili
• Ufuatiliaji wa sasa iliyobaki katika kabati za mtandao wa mviringo na vifaa vya swichi vya volti ya wastani
• Mzunguko wa taarifa na kupiga kura kwa mfumo wa uzembe wa sasa ndogo
• Ulinzi wa sehemu ya kutoka kwa kabeli ambapo waya wengi wanapaswa kupita kwenye dirisha moja
• Usimamizi wa ishara ya ulinzi wa relay kwa vifaa vinavyochukua ingizo la 5A au 1A
• Miradi ya ulinzi ya kuboresha ambapo CT inapaswa kusakinishwa kuzunguka kabeli zilizopo

Sifa Zuu za Kiufundi

• Dirisha la njia ya kabeli mbili: Ufungo wa ovali refu unaleta njia ya kabeli ya usawa mkubwa kuliko CT ya mviringo ya mpangilio, hivyo inafaa kwa ajili ya kupanga kabeli zilizokusanyika na miundo ya kutoka kwa kabeli ya kabati.
• Usanidi wa kikoa kinachoweza kugawanyika: Mwili wa kitambulisho unaweza kugawanyika katika nusu mbili, kusakinishwa kuzunguka kabeli zilizopo, kisha kuunganishwa na kushikamana ili kutoa kikoa kamili.
• Ukarabati wa resini: Kila nusu ya kikoa cha magneti kinatengenezwa kwa resini ili kutoa utendaji wa ukarabati, ulinzi wa kimakaniki, na huduma thabiti ya ndani.
• Kina mbili cha muundo: LXC-10/155-300-60 na LXC-10/155-300-80 zinatoa chaguzi tofauti za kina cha usanidi na pato lililopewa.
• Utambuzi wa sasa ya mpangilio: Inatambua sasa iliyobaki inayosababishwa na makosa ya uzembe wa awamu moja na kutoa ishara ya sekondari kwa relay ya ulinzi.
• Pato la sekondari la 5A au 1A: Inafaa kwa vifaa vya kawaida vya ulinzi wa relay, vitengo vya ufuatiliaji, na moduli za ingizo la sasa.
• Daraja za ulinzi za 10P: Chaguzi za 10P5 na 10P10 zinapatikana kulingana na uwiano wa sasa, pato lililopewa, mzigo wa relay, na uteuzi wa modeli.

Kanuni ya Kazi

Vitambulisho vya sasa ya mpangilio ya aina ya kabeli mbili LXC-10 vinapima jumla ya vekta ya sasa zote za awamu zinazopita kwenye dirisha lake la ovali refu. Katika hali za kawaida za uendeshaji, sasa za waya walio ulini ni sawa na jumla ya vekta ni karibu sifuri. Wakati makosa ya uzembe wa awamu moja, makosa ya ukarabati, au hali ya sasa ya kutoroka yanatokea, usawa wa sasa unavunjwa na sasa ya mpangilio inatengenezwa. Kitambulisho kinabadilisha sasa hii iliyobaki kuwa ishara ya sekondari kwa ajili ya ulinzi wa relay, taarifa, au ufuatiliaji.

Kwa ulinzi sahihi wa mpangilio, waya wote wa awamu wa mzunguko ulioulindwa wanapaswa kupita kwenye dirisha moja la kitambulisho kwa mwelekeo mmoja. Dirisha la ovali refu linaweza kutumika mahali ambapo kabeli nyingi zinahitaji kupita kwenye CT moja huku zikidumisha nafasi kati ya kabeli, radius ya kupinda, na nafasi ya usanidi wa kabati.

Utangulizi wa Muundo

Kitambulisho kimeundwa kama muundo wa kikoa kinachoweza kugawanyika. Kikoa cha magneti na mkusanyiko wa waya umegawanyika katika miili miwili na kutengenezwa kwa resini. Wakati wa usanidi, nusu mbili zinafunguliwa, zinawekwa kuzunguka kikundi cha kabeli, kisha zinaunganishwa kuunda kitambulisho kamili kwa kutumia kiungo na kiunganishi. Muundo huu unawezesha usanidi bila kutoa au kucheka waya za msingi, ambayo inafaa sana kwa miradi ya kuboresha kabati na mifumo ya ulinzi wa sehemu ya kutoka kwa kabeli.

Utambulisho wa Modeli

Nambari ya modeli inaweza kuelezewwa kama ifuatavyo:

Data za Kiufundi

Uwiano wa Sasa Iliyopewa na Marejeleo ya Pato

Kumbuka: Ikiwa vipengee vinavyohitajika vinazidi safu iliyoorodheshwa, uwiano wa sasa, daraja la ulinzi na pato lililopewa vinaweza kuthibitishwa kupitia mkataba wa kiufundi.

Masharti ya Huduma

• Mahali pa usanidi: ndani
• Kiwango cha kisicho cha ukarabati: 0.72/3kV
• Kiwango cha marudio: 50Hz / 60Hz
• Joto la mazingira: -25°C hadi +40°C
• Mazingira ya usanidi yanapaswa kuwa yasiyo na tetemeko kali, gesi ya kuvuja, vumbi vinavyoweza kusonga umeme, vifaa vya kuvuruga, unyevunyevu mkubwa na uchafuzi mkubwa.
• Waya wote wa awamu wa mzunguko ulioulindwa wanapaswa kupita kwenye dirisha moja la kitambulisho kwa mwelekeo mmoja.
• Kikundi cha kabeli kinapaswa kupita kwenye dirisha la ovali refu bila shinikizo la kimakaniki kwenye mwili wa kitambulisho.
• Sehemu ya kuunganishana ya kikoa kinachoweza kugawanyika inapaswa kuwa safi, iwe imara na kushikamana kwa nguvu baada ya usanidi.
• Kwa ajili ya mpangilio maalum wa kabeli, modeli ya relay, umbali wa waya, mzigo au mahitaji ya mipangilio ya ulinzi, inashauriwa kuthibitisha kiufundi kabla ya kuagiza.

Viwango na Utii

Mfululizo wa vitambulisho vya sasa ya mpangilio wa aina ya njia ya kukimbia LXC-10 umetengenezwa kulingana na GB 20840.1-2010 na GB 20840.2-2014, na unaweza kutozwa kulingana na mahitaji maalum ya mradi wa mteja. Uwiano wa sasa, daraja la ulinzi, pato lililopewa, vipengee vya majaribio ya kawaida, data ya ubao wa jina na mahitaji ya waya yanapaswa kuthibitishwa katika mkataba wa kiufundi.

Usanidi na Viwango

Marejeleo ya Viwango vya Jumla

Unit: mm. Viwango vya mwisho, mashimo ya usanidi, nafasi ya viwambo na nafasi ya usanidi yanategemea michoro iliyoidhinishwa.

Modeli za LXC-10/155-300-60 na LXC-10/155-300-80 zinasakinishwa kuzunguka kikundi cha kabeli kilicholindwa au kikundi cha waya. Ufungo wa aina ya njia ya kukimbia unawezesha waya wengi kupita kwenye dirisha moja la kitambulisho. Viwambo vya sekondari vinapaswa kuunganishwa kulingana na michoro ya relay ya ulinzi. Kitambulisho kinapaswa kushikamana kwenye msingi wa kabati au randa ya usanidi ili kuepuka kubadilika wakati wa uendeshaji.

Taratibu za Usanidi

1. Hakikisha mpangilio wa waya: Angalia kwamba kikundi kamili cha kabeli kilicholindwa kinaweza kupita kwenye dirisha la aina ya njia ya kukimbia kwa nafasi ya kutosha.
2. Fungua mwili wa kitambulisho: Tenganisha nusu mbili zilizotengenezwa kwa resini kwa uangalifu kulingana na muundo wa kimakaniki.
3. Weke kuzunguka kikundi cha kabeli: Weka waya wote walio ulini ndani ya dirisha moja na weka mwelekeo sawa.
4. Funga na shika mwili: Pangusa nusu mbili, funga mzunguko wa magneti na kishikio cha kushika kwa usawa.
5. Shika msingi wa usanidi: Shika kitambulisho kwenye randa ya kabati au ubao wa msingi kulingana na michoro.
6. Unganisha viwambo vya sekondari: Unganisha OS1 na OS2, au S1 na S2 pale palipoandikwa, kwa ingizo la relay ya ulinzi.
7. Anza mzunguko: Angalia upole, mipangilio ya relay, uendelezaji wa sekondari na kushikana kwa kimakaniki kabla ya kumiminika.

Marejeleo ya Waya

Maelezo ya Muunganiko na Waya

• Waya wote wa awamu wa mzunguko ulioulindwa wanapaswa kupita kwenye dirisha moja la aina ya njia ya kukimbia kwa mwelekeo mmoja.
• Usipite waya wa awamu moja tu kwenye dirisha wakati kitambulisho kinatumika kwa ulinzi wa mpangilio.
• Unganisha viwambo vya sekondari OS1 na OS2, au S1 na S2 pale palipoandikwa, kulingana na michoro ya waya ya relay.
• Angalia uendelezaji wa waya za sekondari, kushikana kwa viwambo na mipangilio ya relay kabla ya kumiminika.
• Mzunguko wa sekondari wa kitambulisho cha sasa haupaswi kuwa mzunguko wazi wakati mzunguko wa msingi umewaka.
• Ukarabati wa sekondari na ulinzi wa viwambo unapaswa kufuata mahitaji ya mradi na kanuni za umeme za eneo husika.

Maelezo ya Usanidi na Usalama

• Hakikisha modeli, ukubwa wa dirisha, kina cha mwili, uwiano wa sasa, sasa ya sekondari, daraja la ulinzi na pato lililopewa kabla ya usanidi.
• Chagua LXC-10/155-300-60 pale inahitajika muundo mdogo.
• Chagua LXC-10/155-300-80 pale inahitajika pato la juu zaidi au muundo wa kina zaidi.
• Angalia kwamba kikundi cha kabeli kinaweza kupita kwenye dirisha la aina ya njia ya kukimbia kwa nafasi ya kutosha na radius ya kupinda.
• Weka sehemu ya kuunganishana ya kikoa kinachoweza kugawanyika safi na epuka vumbi, vipande vya chuma au uharibifu wa kimakaniki.
• Usiendeshe kitambulisho ikiwa nusu mbili hazijashikana au hazijapanguswa vizuri.
• Usanidi, majaribio na matengenezo yanapaswa kufanywa na wataalamu wa umeme wenye uwezo.

Maelezo ya Kuagiza

Tafadhali toa habari zifuatazo wakati wa kuagiza au kuomba bei:

• Modeli ya bidhaa: LXC-10/155-300-60 au LXC-10/155-300-80
• Uwiano wa sasa iliyopewa, kama vile 100/5, 200/5, 300/5, 400/5, 50/1 au 100/1
• Sasa ya sekondari iliyopewa: 5A au 1A
• Daraja la ulinzi lililotakiwa: 10P5 au 10P10
• Pato lililopewa / mzigo katika VA
• mpangilio wa kikundi cha kabeli na kipimo cha nje cha juu zaidi
• Modeli ya relay, mpango wa ulinzi na mahitaji ya utambuzi wa makosa ya uzembe
• Mazingira ya usanidi, mpangilio wa kabati, idadi, michoro, alama, vyeti na mahitaji ya kifurushi

Mwongozo wa Uteuzi

1. Hakikisha mpangilio wa kabeli: Chagua mfululizo wa LXC-10 wa aina ya njia ya kukimbia wakati kabeli nyingi au kikundi kikubwa cha kabeli kinapaswa kupita kwenye CT moja ya mpangilio.
2. Hakikisha kina cha muundo: Chagua LXC-10/155-300-60 kwa nafasi ndogo ya usanidi au LXC-10/155-300-80 kwa uwezo wa pato la juu zaidi.
3. Hakikisha uwiano wa sasa: Chagua uwiano wa sasa kulingana na ingizo la relay na mahitaji ya mipangilio ya ulinzi.
4. Chagua sasa ya sekondari: Chagua 5A au 1A kulingana na relay iliyounganishwa au kifaa cha ufuatiliaji.
5. Chagua daraja la ulinzi: Chagua 10P5 au 10P10 kulingana na mahitaji ya mzunguko wa ulinzi.
6. Angalia mzigo uliopewa: Hakikisha kwamba ingizo la relay, waya za sekondari na mzigo wa viwambo hautozidi pato lililopewa.
7. Hakikisha nafasi ya usanidi: Angalia kina cha mwili, nafasi ya usanidi na nafasi ya kupinda kwa kabeli kabla ya kuagiza.
