Mahsulotga umumiy ko’rib chiqish
LZZBJ9-12/150b/4S tok transformatori, shuningdek, AS12/150b/4S nomi ostida ham yetkaziladi, bu o’rta kuchlanishli kommutatsion apparatlar uchun 12 kV ichki bir fazali epoksid smola quyishli tok transformatoridir. U 10 kV, 11 kV va 12 kV sinfli elektr taqsimlash tizimlarida tokni o’lchash, elektr energiyasini hisoblash, liniya nazorati, himoya relelari va yordamchi kuzatuv uchun mo’ljallangan.
Ushbu model ixcham 150b korpus eni platformasiga tegishli bo’lib, 150b/2S versiyasidan farqli o’laroq, 150b/4S konfiguratsiyasi cheklangan o’rnatish maydonida bir nechta ikkilamchi chiqishlarni talab qiluvchi loyihalar uchun mo’ljallangan. Bitta tok transformatori bir vaqtning o’zida turli zanjirlarga xizmat ko’rsatishi kerak bo’lganda mos keladi, masalan, daromad hisobi, panel ko’rsatkichi, rele himoyasi va zaxira himoyasi. Epoksid smola quyishli korpus birlamchi o’tkazgich, ikkilamchi o’ramlar va halqasimon yadrolarni o’z ichiga oladi va quruq turdagi, to’liq yopiq izolyatsiya tizimini shakllantiradi.
Mahsulot turi
| Band | Xususiyat |
|---|---|
| Mahsulot nomi | 12 kV Ichki Bir Fazali Epoksid Smola Quyishli Tok Transformatori |
| Model seriyasi | LZZBJ9-12/150b/4S / AS12/150b/4S |
| Tuzilma | Ichki, quruq turdagi, to’liq yopiq, tayanch turdagi epoksid quyishli tuzilma |
| Kuchlanish sinfi | 10 kV, 11 kV va 12 kV sinfli o’rta kuchlanishli tizimlar |
| Uskuna uchun eng yuqori kuchlanish | 12 kV sinfi |
| Nominal izolyatsiya darajasi | Ta’minlangan ma’lumotlarga ko’ra 12/28/75 kV; loyiha talabi bo’yicha 12/42/75 kV belgilanishi mumkin |
| Nominal chastota | 50 Hz / 60 Hz |
| Ikkilamchi tok | 5 A yoki 1 A |
| Ikkilamchi tuzilma | 4S ko’p ikkilamchi konfiguratsiyasi |
| O’rnatish joyi | Ichki kommutatsion apparatlar |
| Dasturlar | Tokni o’lchash, energiya hisobi, himoya relelari, zaxira himoyasi va kuzatuv |

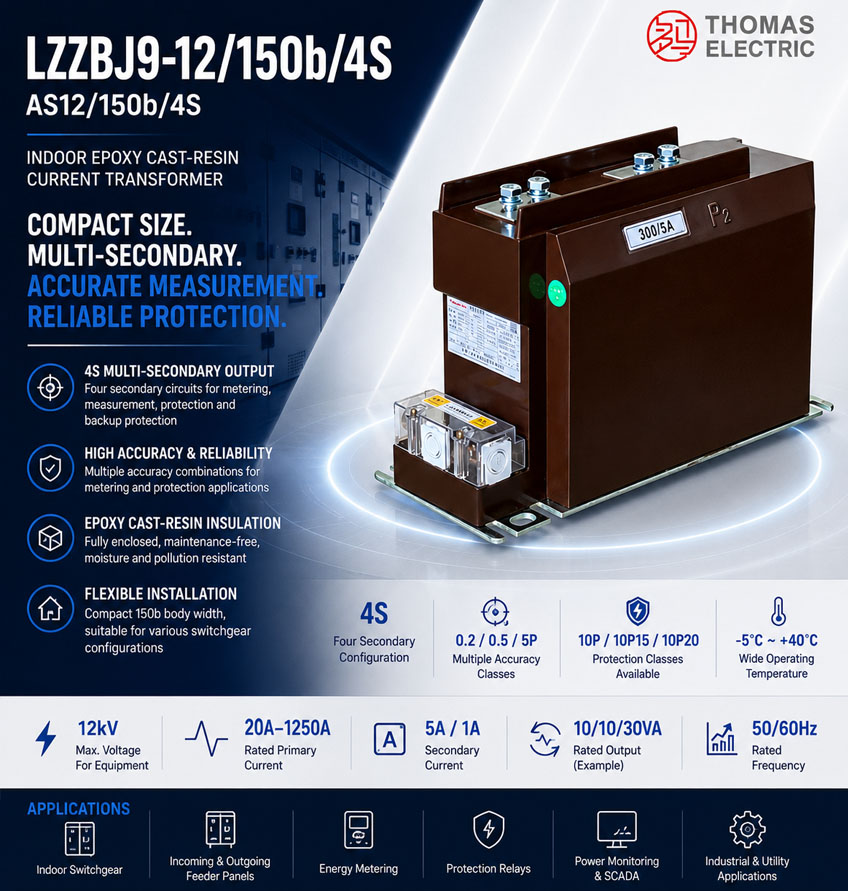

Mahsulot namoyishi
Mahsulot ifloslanishga chidamlilik, namlikka chidamlilik, ixcham o’rnatish va ishonchli ikkilamchi simlar muhim bo’lgan ichki xizmat sharoitlari uchun ishlab chiqilgan. U metall qoplamli kommutatsion apparatlarda, kirish panellari, liniya shkafchalari va hisoblash panellari uchun keng qo’llaniladi. Yakuniy tanlov tasdiqlangan chizma, tok nisbati, ikkilamchi tok, aniqlik kombinatsiyasi, nominal quvvat, qisqa muddatli issiqlik tok va nominal dinamik tok asosida amalga oshirilishi kerak.
Dasturlar
- 10 kV, 11 kV va 12 kV taqsimlash tarmoqlarida foydalaniladigan 12 kV sinfli ichki kommutatsion apparatlar
- Bitta korpusda bir nechta tok transformatori ikkilamchi chiqishlarini talab qiluvchi ixcham liniya panellari
- Maxsus aniqlik yadrosini talab qiluvchi daromad hisoblash zanjirlari
- 10P, 10P15 yoki 10P20 ishlashini talab qiluvchi himoya rele zanjirlari
- Quvvat kuzatuv, energiya boshqaruvi, SCADA va avtomatlashtirish tizimlari
- 150b korpus eni va 4S ikkilamchi sxemasini saqlash talab qilinadigan kommutatsion apparatni yangilash loyihalari
Xususiyatlar
- Ixcham 150b platformasi: 150b korpus eni cheklangan maydonga ega kommutatsion apparat dizaynlari uchun mos keladi, ammo hali ham ko’p ikkilamchi funksiyalarni qo’llab-quvvatlaydi.
- 4S ko’p ikkilamchi chiqish: To’rtta ikkilamchi zanjirni hisoblash, o’lchash, himoya va zaxira himoyasi kabi turli vazifalarga ajratish mumkin.
- Quruq turdagi epoksid izolyatsiyasi: Birlamchi va ikkilamchi o’ramlar hamda halqasimon yadro epoksid smolaga qamrab olinadi, bu barqaror ichki izolyatsiya ishlashini qo’llab-quvvatlaydi.
- IEC yo’nalishidagi dastur: Mahsulot IEC 60044-1 texnik yo’nalishiga amal qiladi va xalqaro loyihalar uchun IEC 61869-1 va IEC 61869-2 ga muvofiq belgilanishi mumkin.
- Moslashuvchan o’rnatish: To’liq yopiq tayanch tuzilmasi chizmada terminal yo’nalishi va o’rnatish teshiklari tasdiqlanganda amaliy kommutatsion apparat integratsiyasiga imkon beradi.
- Namlik va ifloslanishga chidamlilik: Smola korpus namlik, chang va sirt ifloslanishini hisobga olish kerak bo’lgan ichki muhitlar uchun mo’ljallangan.
Prinsip
LZZBJ9-12/150b/4S tok transformatori elektromagnit induksiya orqali birlamchi tokni standartlashtirilgan ikkilamchi tokka aylantiradi. Birlamchi tok halqasimon yadroda magnit oqimini hosil qiladi va ikkilamchi o’ramlar hisoblagichlar, relelar yoki kuzatuv uskunalariga proporsional chiqishlarni yetkazib beradi. Epoksid smola korpusi birlamchi o’rta kuchlanishli zanjir va ikkilamchi past kuchlanishli zanjirlar o’rtasida kerakli izolyatsiya to’sig’ini ta’minlaydi.
Bu 4S konfiguratsiyasi bo’lgani uchun, har bir ikkilamchi zanjir mustaqil funktsional zanjir sifatida tanlanib tekshirilishi kerak. Hisoblash yadrosi nominal yuklama doirasida nisbat va fazaviy aniqlikni saqlashi kerak, himoya yadrosi esa nosozlik tok sharoitlarida kerakli aniqlik chegarasi xatti-harakatlarini saqlashi kerak. Ishonchli muhandislik tanlovi uchun aniqlik sinfi, nominal quvvat, kabel yuklamasi, rele yuklamasi, issiqlik toki va dinamik tok birgalikda ko’rib chiqilishi kerak.
Model belgilash
Model kodi quyidagicha izohlanishi mumkin:
| Kod | Ma’nosi |
|---|---|
| L | Tok transformatori |
| Z | Ichki / ustun turdagi tuzilma |
| Z | Epoksid smola quyish izolyatsiyasi |
| B | Himoya darajasi mavjud |
| J | Kuchaytirilgan dizayn |
| 9 | Dizayn seriya raqami |
| 12 | 12 kV maksimal ishlash kuchlanish sinfi |
| 150b | Ixcham nominal eni / tuzilma o’lchov kodi |
| 4S | To’rt ikkilamchi sxema kodi |
| AS12 | Xuddi shu tok transformatori platformasi uchun ishlatiladigan muqobil 12 kV seriya belgilash |
Texnik ma’lumotlar
| Band | Xususiyat |
|---|---|
| Nominal kuchlanish sinfi | 10 kV, 11 kV va 12 kV sinfli ichki tizimlar |
| Uskuna uchun eng yuqori kuchlanish | 12 kV sinfi |
| Nominal izolyatsiya darajasi | 12/28/75 kV; ixtiyoriy izolyatsiya muvofiqligi loyiha spetsifikatsiyasiga amal qilishi kerak |
| Nominal chastota | 50 Hz / 60 Hz |
| Nominal birlamchi tok | Namuna ma’lumotlariga ko’ra 20 A dan 1250 A gacha; maxsus nisbatlar texnik kelishuv asosida |
| Nominal ikkilamchi tok | 5 A yoki 1 A |
| Aniqlik kombinatsiyasi | 0.2/0.2/5P10, 0.2/0.5/5P15, 0.2/0.5/5P20, 0.2/5P10/10P15, 0.5/5P10/10P20 va loyiha uchun maxsus kombinatsiyalar |
| Nominal quvvat | 10/10/30, 10/15/20, 10/20/20, 15/15/15, 15/20/20 yoki loyiha uchun maxsus VA konfiguratsiyasi |
| Atrof-muhit harorati | -5°C dan +40°C gacha |
| Izolyatsiya vositasi | Epoksid smola |
| O’rnatish turi | Ichki tayanch turdagi / magistral turdagi kommutatsion apparat o’rnatish |
| Qo’llaniladigan standartlar | IEC 60044-1; xalqaro loyihalar uchun IEC 61869-1 va IEC 61869-2 qo’llanilishi mumkin |
Terminallar
4S sxemasi ixcham 150b korpusda ko’p ikkilamchi tartibni ko’rsatadi. Odatiy terminal belgilari birlamchi zanjir uchun P1 / P2 va ikkilamchi zanjirlar uchun 1S1 / 1S2, 2S1 / 2S2, 3S1 / 3S2 va 4S1 / 4S2 ni o’z ichiga oladi. Yakuniy terminal sxemasi nom plakati, simlar sxemasi va tasdiqlangan tashqi chizma asosida amalga oshirilishi kerak.
| Terminal Belgilash |
Funksiya | Dastur Eslatma |
|---|---|---|
| P1 / P2 | Birlamchi terminallar | Birlamchi tok yo’nalishi va magistral ulanishi loyiha simlar sxemasiga amal qilishi kerak. |
| 1S1 / 1S2 | Birinchi ikkilamchi yadro | Ko’pincha hisoblash yoki aniq o’lchashga ajratiladi. |
| 2S1 / 2S2 | Ikkinchi ikkilamchi yadro | Panel ko’rsatkichi, kuzatuv yoki yordamchi o’lchash uchun ishlatilishi mumkin. |
| 3S1 / 3S2 | Uchinchi ikkilamchi yadro | Odatda rele himoyasiga ajratiladi. |
| 4S1 / 4S2 | To’rtinchi ikkilamchi yadro | Zaxira himoyasi yoki loyiha uchun maxsus ikkilamchi funksiya uchun ishlatiladi. |
Tanlov jadvali
Quyidagi tanlov jadvali odatiy 150b/4S nisbat diapazonlari va ikkilamchi konfiguratsiyalarni xulosa qiladi. Uzoq aniqlik va quvvat qiymatlari responsiv veb-sayt sxemalarida jadvalni o’qish qulay bo’lishi uchun bir nechta qatorlarga o’ralgan.
| Nominal
Birlamchi Tok (A) |
Aniqlik
Sinf Kombinatsiyasi |
Nominal
Quvvat (VA) |
Qisqa Muddatli
Issiqlik Toki |
Nominal
Dinamik Tok (kA) |
|---|---|---|---|---|
| 20, 30, 40 50, 75, 100 |
0.2 / 0.2 / 5P10 0.2 / 0.5 / 5P15 0.2 / 0.5 / 5P20 0.2 / 5P10 / 10P15 0.5 / 5P10 / 10P20 |
10 / 10 / 30 10 / 15 / 20 10 / 20 / 20 |
150 × I1n | 375 × I1n |
| 150, 200 | 31.5kA | 80 | ||
| 300, 400 | 10 / 10 / 40 10 / 15 / 20 15 / 15 / 15 |
45kA | 112.5 | |
| 500 | 63kA | 130 | ||
| 600, 800 | 63kA | 130 | ||
| 1000, 1200, 1250 | 0.2 / 0.2 / 5P10 0.2 / 0.5 / 5P20 0.5 / 5P10 / 10P20 |
15 / 20 / 20 15 / 15 / 20 20 / 15 / 15 |
80kA | 160 |
Eslatma: Yuqoridagi ma’lumotlar dastlabki tanlov uchun. Yakuniy tok nisbati, ikkilamchi tok, nominal quvvat, aniqlik sinfi, issiqlik toki, dinamik tok va terminal tartibi nom plakati, tasdiqlangan chizma va zavod sinov hisoboti asosida tasdiqlanishi kerak.
Tuzilma havolasi
| Tuzilma | Muhandislik Maqsad |
Tanlov Eslatma |
|---|---|---|
| 150b | Ixcham enli tayanch korpusi | Kommutatsion apparat eni cheklangan, lekin hali ham bir nechta ikkilamchi zanjirlar talab qilinadigan joylarda ishlatiladi. |
| 4S | To’rtta ikkilamchi funksiya | Hisoblash, ko’rsatish, himoya va zaxira himoyasini ajratish uchun mos keladi. |
| AS12 | IEC uslubidagi model belgilash | 12 kV sinfli nomlanish va hujjatlarni talab qiluvchi eksport loyihalari uchun foydalidir. |
Xizmat ko’rsatish sharoitlari
- O’rnatish joyi: ichki o’rta kuchlanishli kommutatsion apparatlar
- Tizim kuchlanishi: 10 kV, 11 kV va 12 kV sinfli tarmoqlar
- Nominal chastota: 50 Hz / 60 Hz
- Atrof-muhit harorati: -5°C dan +40°C gacha
- O’rnatish muhiti kuchli tebranishlardan, o’tkazuvchi changdan, korroziyaga sababchi gazdan, portlovchi muhitdan, og’ir ifloslanishdan va noaniq kondensatsiyadan xoli bo’lishi kerak.
- Balandlikda, sohil yaqinida, nam yoki yuqori ifloslanish dasturlari uchun izolyatsiya talabi va suzilish masofasi texnik jihatdan tasdiqlanishi kerak.
Standartlar va moslik
LZZBJ9-12/150b/4S tok transformatori IEC yo’nalishidagi o’rta kuchlanishli tok transformatori dasturlari uchun ishlab chiqilgan va IEC 60044-1 ga muvofiq yetkazilishi mumkin. Yangi xalqaro loyiha spetsifikatsiyalari uchun IEC 61869-1 va IEC 61869-2 ham havola standartlari sifatida ishlatilishi mumkin. Odatiy sinov bandlari odatda nisbat sinovi, polarlik tekshiruvi, aniqlik sinovi, dielektrik bardosh sinovi, izolyatsiya tekshiruvi va tashqi ko’rinish tekshiruvini o’z ichiga oladi.
O’rnatish va o’lchamlar
Mahsulot yuqori birlamchi terminallar va pastki ikkilamchi terminal tartibi bilan ixcham 150b tayanch turdagi tuzilmaga ega. 4S versiyasi 2S versiyasiga qaraganda ko’proq ikkilamchi zanjirlarni o’z ichiga olgani uchun ikkilamchi terminal qutisi atrofida yetarli simlar maydoni ajratilishi kerak. Kommutatsion apparat ishlab chiqaruvchisi ishlab chiqarishdan oldin magistral oralig’i, birlamchi terminal yo’nalishi, o’rnatish teshiklari joylashuvi va ikkilamchi kabel yo’nalishini tasdiqlashi kerak.
O’lchamlar
| Band | O’lcham / Eslatma |
|---|---|
| Tuzilma kodi | 150b ixcham tayanch turdagi dizayn |
| Ikkilamchi sxema | 4S ko’p ikkilamchi tartib |
| Birlamchi terminal tartibi | Nisbat va tasdiqlangan chizmaga ko’ra tasdiqlanadi |
| Ikkilamchi terminal sxemasi | 4S sxemasiga muvofiq ko’p ikkilamchi terminallar tartibga solingan |
| Taxminiy og’irligi | Ta’minlangan namuna chizmasiga ko’ra taxminan 34 kg |
| Chizmani tasdiqlash | Kommutatsion apparat ishlab chiqarish yoki almashtirishdan oldin talab qilinadi |
Xavfsizlik eslatmalari
- O’rnatishdan oldin 150b va 4S ni o’z ichiga olgan to’liq model nomini tasdiqlang.
- Kommutatsion apparat o’rnatish maydoni, birlamchi terminal zaxirasi va ikkilamchi terminal simlar hududini tekshiring.
- Simlarni ulashdan oldin har bir ikkilamchi yadroni aniqlang, hisoblash va himoya zanjirlarini aralashtirmang.
- P1/P2 va barcha ikkilamchi terminallarni polarlik belgilari va simlar sxemasi asosida ulang.
- Tok transformatorining ikkilamchi zanjiri birlamchi zanjir kuchlanish ostida bo’lganda ochiq zanjir bo’lishi mumkin emas.
- Asboblar yoki relelarni uzishdan oldin mos keluvchi ikkilamchi zanjirni mos qisqaruvchi blok orqali qisqa tutib qo’ying.
- O’rnatish va texnik xizmat ko’rsatish malakali o’rta kuchlanishli elektr mutaxassislari tomonidan amalga oshirilishi kerak.
Buyurtma ma’lumotlari
- Mahsulot modeli: LZZBJ9-12/150b/4S yoki AS12/150b/4S
- Nominal birlamchi tok va nominal ikkilamchi tok
- Har bir ikkilamchi yadro uchun aniqlik sinfi kombinatsiyasi
- Har bir ikkilamchi zanjir uchun nominal quvvat / yuklama
- Nominal izolyatsiya darajasi va qo’llaniladigan IEC standarti
- Talab qilingan qisqa muddatli issiqlik toki va nominal dinamik tok
- Ikkilamchi terminal belgilash va 4S sxema talabi
- Kommutatsion apparat sxemasi, o’rnatish o’lchamlari va birlamchi terminal yo’nalishi
- Miqdori, sertifikatlar, odatiy sinov hisobotlari, yorliqlash va qadoqlash talablari
Tanlov qo’llanmasi
- Kuchlanish sinfini tasdiqlang: 10 kV, 11 kV va 12 kV sinfli ichki kommutatsion apparatlar uchun ushbu modelni tanlang.
- Maydon chegarasini tasdiqlang: Shkaf eni cheklangan, lekin hali ham bir nechta ikkilamchi chiqishlar talab qilinadigan paytlarda 150b tuzilmasidan foydalaning.
- To’rtta funksiyani aniqlang: Taklifdan oldin har bir ikkilamchi yadroni hisoblash, o’lchash, rele himoyasi yoki zaxira himoyasiga ajrating.
- Nisbat va quvvatni tanlang: Tok nisbati va nominal quvvatni ulangan hisoblagichlar, relelar va ikkilamchi kabel yuklamasiga moslashtiring.
- Himoya darajasini tekshiring: Rele sozlamasi va nosozlik toki talabiga ko’ra 5P, 10P yoki boshqa himoya sinflarini tasdiqlang.
- Terminal sxemasini tekshiring: Kommutatsion apparat dizaynida barcha 4S ikkilamchi terminallari uchun yetarli simlar maydoni mavjudligiga ishonch hosil qiling.
- Chizmalarni tasdiqlang: Ishlab chiqarishdan oldin tashqi o’lchamlar, o’rnatish teshiklari, polarlik belgilari va terminal yorliqlarini tasdiqlang.
