Produk Oorsig
Die LFC-10 / LFC(D)-10 binnenshuise stroomtransformator is ’n muur-deur-tipe, porselein-geïsoleerde stroomtransformator wat ontwerp is vir binnenshuise middelspanningskisskakelaars en paneel-deur-installasie. Dit word gebruik vir stroommeting, elektriese energiemeting, relaaisbeskerming en differensiële beskerming in 10kV, 11kV en 12kV klasse wisselstroom kragstelsels.
In teenstelling met ’n konvensionele pos-tipe of gegote hars-ingeslote stroomtransformator, gebruik die LFC-10 reeks ’n veelwikkel primêre deur-muur struktuur. Die porselein-geïsoleerde primêre geleier gaan deur die skakelaarpaneel se muur of afskeiding, terwyl die stroomtransformatorliggaam op die monteerplaat vasgemaak word. Hierdie struktuur is veral geskik vir kabinetlay-oute waar die primêre stroombaan deur ’n muur, plaat of geïsoleerde afskeiding moet loop terwyl elektriese vryheid en stabiele sekondêre uitset gehandhaaf word.
Die LFC(D)-10 weergawe is gekonfigureer vir differensiële beskerming toepassings. Volgens die verskafte tegniese data ondersteun die reeks twee nominale primêre stroomgroepe: 30–150A en 200–400A. Beide groepe gebruik ’n 5A sekondêre stroom en deel dieselfde korttyd termiese stroom verwysing van 75 × I1n, terwyl die 10% veelvoud verskil volgens stroomreeks.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Muur-deur Tipe Stroomtransformator |
| Modelreeks | LFC-10 / LFC(D)-10 |
| Produkstruktuur | Binnenshuise veelwikkel muur-deur tipe stroomtransformator |
| Isolasiestruktuur | Porselein-geïsoleerde primêre deur-muur struktuur |
| Spanningsklas | 10kV, 11kV en 12kV middelspanningsisteme |
| Nominale isolasievlak | 12/42/75kV verwysing vir IEC 12kV-klas toepassings; 10/42/75kV kan gebruik word indien gespesifiseer deur projekdata |
| Nominale frekwensie | 50Hz standaard; 60Hz beskikbaar volgens projekvereiste |
| Nominale sekondêre stroom | 5A |
| Nominale primêre stroom | 30A, 50A, 75A, 100A, 150A, 200A, 300A, 400A |
| Toepassingstipe | Stroommeting, elektriese energiemeting, relaaisbeskerming en differensiële beskerming |
| Toepaslike standaard | IEC 61869-1 / IEC 61869-2; IEC 60044-1 kan geraadpleeg word vir erfgoodprojekte |

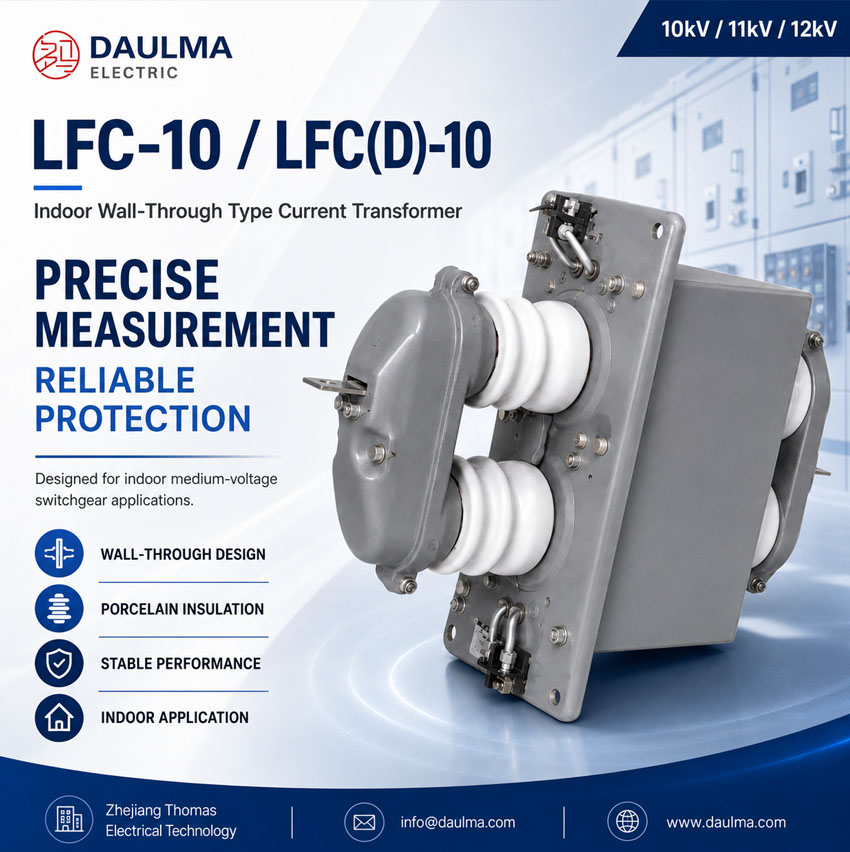

Produk Vertoning
Toepassings
- 10kV, 11kV en 12kV binnenshuise middelspanningsverdelingstelsels
- Skakelaarpaneel muur-deur of afskeiding-deur stroommeting punte
- Stroommeting en elektriese energiemeting stroombane
- Relaaisbeskerming en differensiële beskerming stroombane
- Inkomende en uitgaande voedingskabinette wat geïsoleerde primêre deur-muur struktuur benodig
- Middelspanningskisskakelaars waar laag-tot-medium stroomverhoudings ’n veelwikkel primêre ST ontwerp vereis
Tegniese Eienskappe
- Veelwikkel muur-deur ontwerp: In vergelyking met enkelwikkel deur-tipe ST’s, is die veelwikkel struktuur geskik vir laer primêre stroomverhoudings soos 30A tot 400A.
- Porselein-geïsoleerde primêre struktuur: Die porseleinisolering ondersteun binnenshuise middelspanningsisolasiestemming en help om vryheid te handhaaf in kabinet muur-deur toepassings.
- Twee stroomreeks groepe: Die produkdata skei 30–150A en 200–400A groepe, met verskillende 10% veelvoud waardes vir beskerming-verwante prestasie keuse.
- Metings- en beskermingsuitsette: Die ST verskaf klas 0.5 metingsuitset en klas B beskermingsverwante uitset volgens die verskafte tegniese data.
- Differensiële beskerming opsie: LFC(D)-10 word gebruik wanneer die beskermingstelsel differensiële stroom inset benodig.
- Paneelgemonteerde struktuur: Die monteerplaat ontwerp ondersteun direkte installasie op skakelaarpaneel muurplate of afskeidingsstrukture.
Werkingsbeginsel
Die LFC-10 / LFC(D)-10 stroomtransformator werk volgens elektromagnetiese induksie. Die primêre geleier is gerangskik as ’n veelwikkel deur-muur struktuur. Wanneer stroom deur die primêre wikkeling vloei, word magnetiese fluks in die kern gegenereer, en die sekondêre wikkeling lewer ’n proporsionele 5A sein vir meetinstrumente, meters, beskermingsrelaisse of differensiële beskermingstoestelle.
Vir metingsstroombane moet die ST stabiele verhoudingsakkuraatheid handhaaf onder die aangeslote las. Vir beskermings- en differensiële beskermingsstroombane moet die uitset betroubaar bly onder fout-stroom toestande en koördineer met die relaisinstelling, nominale uitset, 10% veelvoud, termiese weerstaan stroom en dinamiese weerstaan stroom.
Model Aanduiding
Die model aanduiding identifiseer die stroomtransformator tipe, isolasie metode, muur-deur struktuur, differensiële beskerming opsie en spanningsklas.
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| F | Veelwikkel tipe |
| C | Porselein-geïsoleerde tipe |
| (D) | Differensiële beskerming konfigurasie |
| 10 | Spanningsklas identifikasie; geskik vir 10kV stelsels en IEC 12kV-klas isolasiestemming vir 10kV, 11kV en 12kV projekte |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklas | 10kV / 11kV / 12kV middelspanningsisteme |
| Nominale isolasievlak | 12/42/75kV verwysing; 10/42/75kV kan gebruik word volgens oorspronklike projekspesifikasie |
| Nominale frekwensie | 50Hz standaard; 60Hz beskikbaar volgens projekvereiste |
| Nominale primêre stroom | 30A, 50A, 75A, 100A, 150A, 200A, 300A, 400A |
| Nominale sekondêre stroom | 5A |
| Nominale uitset | 10VA vir akkuraatheidsklas 0.5; 15VA vir klas B / beskerming verwysing |
| Akkuraatheidsklas | 0.5 vir meting; klas B / beskerming konfigurasie volgens projekvereiste |
| Nominale korttyd termiese stroom | 75 × I1n verwysing |
| Nominale dinamiese stroom | 2.5 × Ith verwysing |
| 10% veelvoud | 10 vir 30–150A groep; 15 vir 200–400A groep |
| Installasiemetode | Binnenshuise muur-deur / paneel-deur installasie |
| Toepaslike standaard | IEC 61869-1 / IEC 61869-2; IEC 60044-1 kan geraadpleeg word vir erfgoodspesifikasie |
Keuringstabel
| Nominale
Primêre Stroom (A) |
Nominale
Sekondêre Stroom (A) |
Nominale
Uitset: 0.5 (VA) |
Nominale
Uitset: B (VA) |
Nominale
Isolasie Vlak (kV) |
Kort-Tyd
Termiese Stroom |
Nominale
Dinamiese Stroom |
10%
Veelvoud |
|---|---|---|---|---|---|---|---|
| 30, 50, 75, 100, 150 | 5 | 10 | 15 | 12/42/75 verwysing | 75 × I1n | 2.5 × Ith | 10 |
| 200, 300, 400 | 5 | 10 | 15 | 12/42/75 verwysing | 75 × I1n | 2.5 × Ith | 15 |
Nota: Die keuringstabel is gebaseer op die verskafte produkdata en herorganiseer vir internasionale tegniese gebruik. Finale stroomverhouding, akkuraatheidsklas, nominale uitset, isolasievlak, differensiële beskerming konfigurasie, termiese stroom, dinamiese stroom en toetsvereistes moet bevestig word volgens die goedgekeurde tekening, naamplaat en fabriektoetsverslag.
Ingenieursnotas
Die hoof tegniese verskil tussen LFC-10 / LFC(D)-10 en enkelwikkel muur-deur stroomtransformators is die veelwikkel primêre struktuur. Dit maak die reeks meer geskik vir laer stroomverhoudings. Vir projekte waar die nominale primêre stroom 600A of hoër is, mag ’n enkelwikkel muur-deur ST meer geskik wees. Vir laer primêre strome tussen 30A en 400A bied die veelwikkel LFC struktuur ’n praktiese oplossing vir muur-deur skakelaarpaneel toepassings.
Die 10% veelvoud waarde word ook geskei volgens stroomreeks. Die 30–150A groep gebruik ’n verwysingsveelvoud van 10, terwyl die 200–400A groep ’n verwysingsveelvoud van 15 gebruik. Dit moet oorweeg word wanneer ST’s gekies word vir relaaisbeskerming of differensiële beskerming stroombane.
Diensvoorwaardes
- Installasie plek: binnenshuise middelspanningskisskakelaars of muur-deur kabinetstruktuur
- Stelselspanning: 10kV, 11kV of 12kV klasse
- Nominale frekwensie: 50Hz / 60Hz volgens projekvereiste
- Nominale isolasievlak: 12/42/75kV verwysing vir IEC-styl toepassings
- Installasievorm: muur-deur / afskeiding-deur monteer
- Die installasie-omgewing moet vry wees van ernstige besoedeling, korrosiewe gas, ontplofbare medium, swaar geleidende stof en abnormale kondensasie.
- Voor hoë hoogte, hoë humiditeit, kusgebiede, hoë besoedeling of spesiale skakelaarpaneel toepassings word tegniese bevestiging aanbeveel voor bestelling.
Standaarde en Nakoming
Die LFC-10 / LFC(D)-10 stroomtransformator kan verskaf word volgens IEC 61869-1 en IEC 61869-2. IEC 60044-1 mag geraadpleeg word vir erfgoodprojekspesifikasies. Routynetoetse, diëlektriese toetse, polariteitsverifikasie, verhoudingstoets, akkuraatheidstoets, isolasieweerstand en gedeeltelike ontlading vereistes moet bevestig word volgens die finale tegniese ooreenkoms.
Installasie en Afmetings
Die LFC-10 / LFC(D)-10 reeks is ontwerp vir binnenshuise muur-deur installasie. Die monteerplaat, porselein-geïsoleerde primêre deur struktuur, sekondêre terminaal area, installasiegate en muur-opening posisie moet bevestig word volgens die goedgekeurde buitelyn tekening voor skakelaarpaneel ontwerp of produksie.
Buitelyn Data
| Item | Verwysingsafmeting / Nota |
|---|---|
| Algehele vertikale verwysing | Ong. 700mm volgens verskafde tekening |
| Monteerplaat verwysing | Ong. 488mm × 212mm algehele plaat verwysing |
| Hoof monteerwydte verwysing | Ong. 445 ± 0.5mm |
| Sentrale opening verwysing | Ong. 242mm / 291mm verwysingslay-out volgens tekening |
| Monteergate | 4 × φ15 verwysing, met M8 hulpvasstellingsposisie getoon in tekening |
| Tekening bevestiging | Finale buitelyn, muur opening, monteerplaat grootte, terminaal posisie en vryheid moet bevestig word voor produksie |
Veiligheidsnotas
- Bevestig die model, spanningsklas, stroomverhouding, sekondêre stroom, akkuraatheidsklas, las, isolasievlak en differensiële beskerming vereiste voor installasie.
- Kontroleer muur opening, monteerplaat afmetings, porselein isolasie vryheid, sekondêre terminaal toegang en aarding rangskikking teen die goedgekeurde tekening.
- Koppel primêre en sekondêre stroombane volgens die projek bedrading diagram.
- Die sekondêre stroombaan van ’n stroomtransformator mag nie oopgelaat word wanneer die primêre stroombaan onder spanning is nie.
- Gedurende meter of relais onderhoud, kortsluit die ST sekondêre stroombaan voor enige sekondêre bedrading losgemaak word.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer ’n kwotasie aangevra word:
- Produkmodel: LFC-10 of LFC(D)-10
- Stelselspanning: 10kV, 11kV of 12kV
- Toepassingsvereiste: meting, meting, relaaisbeskerming of differensiële beskerming
- Nominale primêre stroom: 30A, 50A, 75A, 100A, 150A, 200A, 300A, 400A of projek-spesifieke waarde
- Nominale sekondêre stroom: 5A
- Akkuraatheidsklas en nominale uitset vereiste
- Muur-deur lay-out, monteerplaat vereiste en muur opening afmetings
- Primêre geleier rigting, terminaal lay-out en vereiste buitelyn tekening
- Hoeveelheid, etikettering, sertifikate, routynetoetsverslae en verpakkingsvereistes
Keuriengwenke
- Bevestig installasietipe: Kies hierdie model wanneer die primêre geleier deur ’n skakelaarpaneel muur of kabinet afskeiding moet loop.
- Bevestig stroomreeks: LFC-10 is geskik vir laer stroomverhoudings soos 30A tot 400A weens sy veelwikkel primêre struktuur.
- Kies die korrekte weergawe: Gebruik LFC-10 vir meting of standaard beskerming stroombane, en LFC(D)-10 waar differensiële beskerming benodig word.
- Kontroleer spanningsvlak: Vir internasionale projekte, bevestig 12kV-klas isolasiestemming vir 10kV, 11kV of 12kV toepassings.
- Kontroleer muur-opening afmetings: Verifieer monteerplaat grootte, gate spasie, primêre geleier lengte en sekondêre terminaal posisie voor kabinet produksie.
- Bevestig beskermingsparameters: Vir relaaisbeskerming, bevestig 10% veelvoud, nominale uitset en aangeslote las voor finale keuring.
