نظرة عامة على المنتج

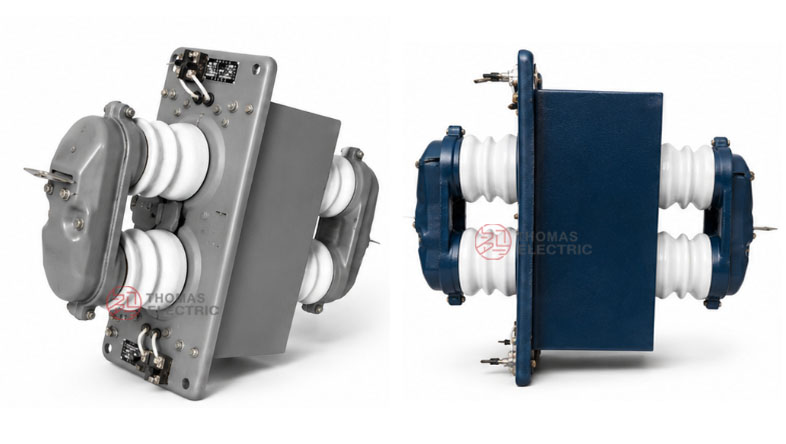

محول التيار الداخلي LFC-10 / LFC(D)-10 هو محول تيار من نوع العبور الجداري، معزول بالخزف، ومصمم لمعدات التوزيع الداخلية ذات الجهد المتوسط ولتركيبه عبر الألواح أو الجدران. ويُستخدم لقياس التيار، وقياس الطاقة الكهربائية، والحماية بواسطة المرحلات (الريلايات)، والحماية التفاضلية في أنظمة التيار المتردد بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت.
على عكس محولات التيار التقليدية ذات العمود أو تلك المحاطة بالراتنج المصبوب، فإن سلسلة LFC-10 تعتمد هيكلًا أساسيًا متعدد اللفات للعبور الجداري. يمر الموصل الأساسي المعزول بالخزف عبر جدار معدات التوزيع أو الحاجز، بينما يتم تثبيت جسم محول التيار على لوحة التركيب. هذا الهيكل مناسب بشكل خاص لتخطيط الخزانات التي يجب أن يمر فيها الدائرة الأساسية عبر جدار أو لوحة أو حاجز معزول مع الحفاظ على المسافة الكهربائية الآمنة والإخراج الثانوي المستقر.
يأتي إصدار LFC(D)-10 مهيأً لتطبيقات الحماية التفاضلية. ووفقًا للبيانات الفنية المقدمة، تدعم السلسلة مجموعتين من التيار الأولي المقنّن: 30–150 أمبير و200–400 أمبير. وتستخدم كلتا المجموعتين تيارًا ثانويًا مقداره 5 أمبير، وتشتركان في نفس قيمة التيار الحراري القصير الزمني المرجعي 75 × I1n، بينما يختلف مضاعف الـ10% حسب مدى التيار.
نوع المنتج
| البند | المواصفات |
|---|---|
| اسم المنتج | محول تيار داخلي من نوع العبور الجداري |
| سلسلة الموديل | LFC-10 / LFC(D)-10 |
| هيكل المنتج | محول تيار داخلي من نوع العبور الجداري متعدد اللفات |
| هيكل العزل | هيكل عبور جداري أولي معزول بالخزف |
| فئة الجهد | أنظمة جهد متوسط 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت |
| مستوى العزل المقنّن | مرجع 12/42/75 كيلوفولت لتطبيقات فئة الجهد 12 كيلوفولت وفق معيار IEC؛ يمكن استخدام 10/42/75 كيلوفولت عند تحديدها في بيانات المشروع |
| التردد المقنّن | 50 هرتز قياسي؛ يتوفر 60 هرتز حسب متطلبات المشروع |
| التيار الثانوي المقنّن | 5 أمبير |
| التيار الأولي المقنّن | 30 أمبير، 50 أمبير، 75 أمبير، 100 أمبير، 150 أمبير، 200 أمبير، 300 أمبير، 400 أمبير |
| نوع التطبيق | قياس التيار، وقياس الطاقة الكهربائية، والحماية بواسطة المرحلات، والحماية التفاضلية |
| المعيار المطبق | IEC 61869-1 / IEC 61869-2؛ يمكن الرجوع إلى IEC 60044-1 للمشاريع القديمة |

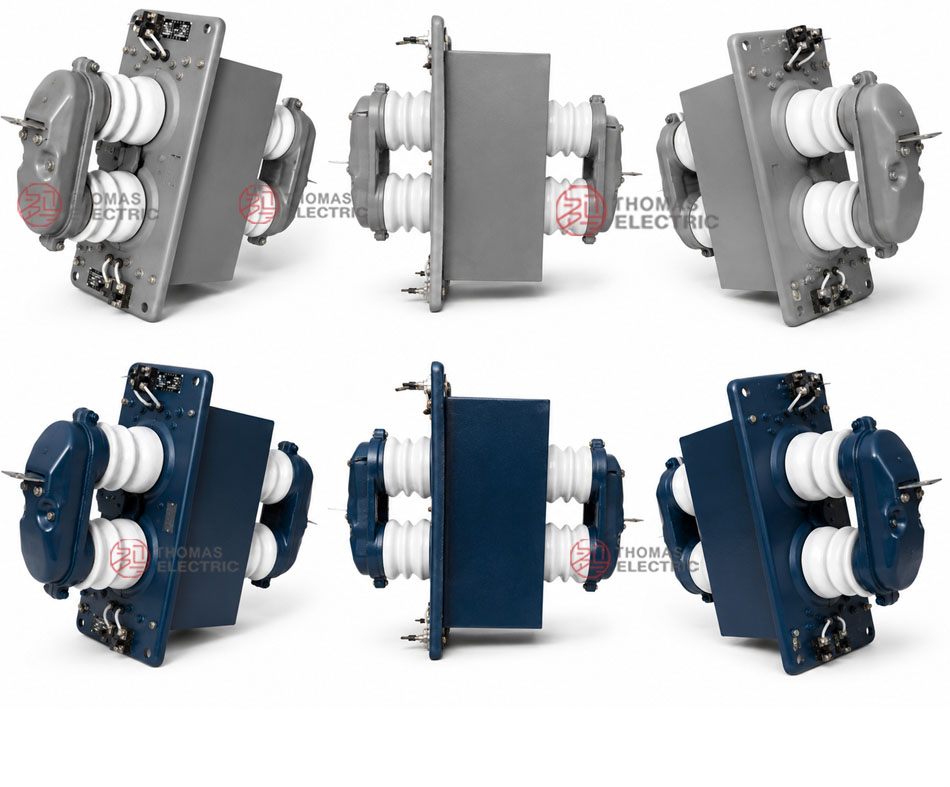

عرض المنتج

التطبيقات
- أنظمة التوزيع الداخلية ذات الجهد المتوسط 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- نقاط قياس التيار التي تعبر جدران أو حواجز معدات التوزيع
- دوائر قياس التيار وقياس الطاقة الكهربائية
- دوائر الحماية بواسطة المرحلات والحماية التفاضلية
- خزانات التغذية الداخلة والخارجة التي تتطلب هيكلًا أوليًا معزولًا للعبور الجداري
- معدات التوزيع ذات الجهد المتوسط التي تتطلب تصميم محول تيار أولي متعدد اللفات لنسب تيار منخفضة إلى متوسطة
الميزات الفنية
- تصميم العبور الجداري متعدد اللفات: مقارنةً بمحولات التيار ذات اللفة الواحدة، فإن الهيكل متعدد اللفات مناسب لنسب تيار أولي أقل مثل 30 أمبير إلى 400 أمبير.
- هيكل أولي معزول بالخزف: يدعم العزل بالخزف تنسيق العزل لأنظمة الجهد المتوسط الداخلية ويساعد في الحفاظ على المسافات الآمنة في تطبيقات العبور الجداري داخل الخزانات.
- مجموعتان لمدى التيار: تفصل البيانات الفنية بين مجموعتي 30–150 أمبير و200–400 أمبير، مع قيم مختلفة لمضاعف الـ10% لاختيار الأداء المناسب للحماية.
- مخرجات القياس والحماية: يوفر محول التيار مخرج قياس بدقة فئة 0.5 ومخرج حماية بدقة فئة B وفق البيانات الفنية المقدمة.
- خيار الحماية التفاضلية: يُستخدم LFC(D)-10 عندما يتطلب نظام الحماية إدخال تيار تفاضلي.
- هيكل مثبت على اللوحة: يدعم تصميم لوحة التركيب التركيب المباشر على ألواح جدران معدات التوزيع أو هياكل الحواجز.
مبدأ التشغيل
يعمل محول التيار LFC-10 / LFC(D)-10 وفقًا لمبدأ الحث الكهرومغناطيسي. يُرتّب الموصل الأولي كهيكل عبور جداري متعدد اللفات. وعند مرور التيار عبر اللفة الأولية، يتولد تدفق مغناطيسي في القلب، وتُخرِج اللفة الثانوية إشارة متناسبة مقدارها 5 أمبير لأجهزة القياس، أو العدادات، أو مرحلات الحماية، أو أجهزة الحماية التفاضلية.
بالنسبة لدوائر القياس، يجب أن يحافظ محول التيار على دقة ثابتة للنسبة تحت الحمل المتصل. أما بالنسبة لدوائر الحماية والحماية التفاضلية، فيجب أن يظل الإخراج موثوقًا تحت ظروف تيار العطل وأن يتناسق مع إعدادات المرحلات، والإخراج المقنّن، ومضاعف الـ10%، والتيار الحراري القابل للاحتمال، والتيار الديناميكي القابل للاحتمال.

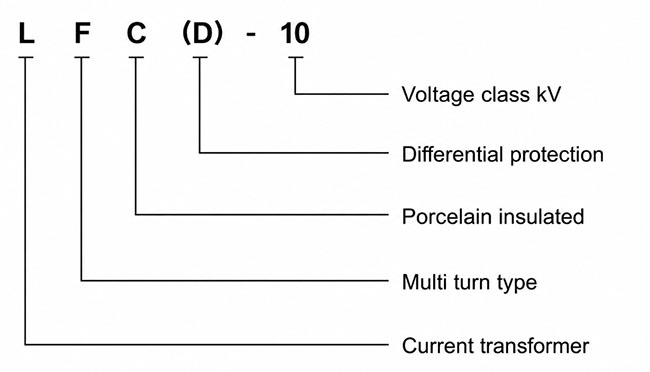

ترميز الموديل

يحدد ترميز الموديل نوع محول التيار، وطريقة العزل، وهيكل العبور الجداري، وخيار الحماية التفاضلية، وفئة الجهد.
| الرمز | المعنى |
|---|---|
| L | محول تيار |
| F | نوع متعدد اللفات |
| C | نوع معزول بالخزف |
| (D) | تهيئة للحماية التفاضلية |
| 10 | تحديد فئة الجهد؛ مناسب لأنظمة 10 كيلوفولت وتنسيق عزل فئة 12 كيلوفولت وفق معيار IEC لمشاريع 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت |
البيانات الفنية
| البند | المواصفات |
|---|---|
| فئة الجهد المقنّنة | أنظمة جهد متوسط 10 كيلوفولت / 11 كيلوفولت / 12 كيلوفولت |
| مستوى العزل المقنّن | مرجع 12/42/75 كيلوفولت؛ يمكن استخدام 10/42/75 كيلوفولت وفق مواصفات المشروع الأصلية |
| التردد المقنّن | 50 هرتز قياسي؛ يتوفر 60 هرتز حسب متطلبات المشروع |
| التيار الأولي المقنّن | 30 أمبير، 50 أمبير، 75 أمبير، 100 أمبير، 150 أمبير، 200 أمبير، 300 أمبير، 400 أمبير |
| التيار الثانوي المقنّن | 5 أمبير |
| الإخراج المقنّن | 10 فولت أمبير لفئة الدقة 0.5؛ 15 فولت أمبير لفئة B / مرجع الحماية |
| فئة الدقة | 0.5 للقياس؛ فئة B / تهيئة الحماية وفق متطلبات المشروع |
| التيار الحراري القصير الزمني المقنّن | مرجع 75 × I1n |
| التيار الديناميكي المقنّن | مرجع 2.5 × Ith |
| مضاعف الـ10% | 10 لمجموعة 30–150 أمبير؛ 15 لمجموعة 200–400 أمبير |
| طريقة التركيب | تركيب داخلي للعبور الجداري / عبر الألواح |
| المعيار المطبق | IEC 61869-1 / IEC 61869-2؛ يمكن الرجوع إلى IEC 60044-1 للمواصفات القديمة |
جدول الاختيار
| التيار الأولي المقنّن (أمبير) |
التيار الثانوي المقنّن (أمبير) |
الإخراج المقنّن: 0.5 (فولت أمبير) |
الإخراج المقنّن: B (فولت أمبير) |
مستوى العزل المقنّن (كيلوفولت) |
التيار الحراري القصير الزمني |
التيار الديناميكي المقنّن |
مضاعف الـ10% |
|---|---|---|---|---|---|---|---|
| 30, 50, 75, 100, 150 | 5 | 10 | 15 | مرجع 12/42/75 | 75 × I1n | 2.5 × Ith | 10 |
| 200, 300, 400 | 5 | 10 | 15 | مرجع 12/42/75 | 75 × I1n | 2.5 × Ith | 15 |
ملاحظة: يستند جدول الاختيار إلى بيانات المنتج المقدمة وأُعيد تنظيمه للاستخدام الفني الدولي. يجب تأكيد نسبة التيار النهائية، وفئة الدقة، والإخراج المقنّن، ومستوى العزل، وتهيئة الحماية التفاضلية، والتيار الحراري، والتيار الديناميكي، ومتطلبات الاختبار وفق الرسم المعتمد، واللوحة التعريفية، وتقرير اختبار المصنع.
ملاحظات هندسية
الاختلاف الفني الرئيسي بين LFC-10 / LFC(D)-10 ومحولات التيار ذات اللفة الواحدة للعبور الجداري هو الهيكل الأولي متعدد اللفات. مما يجعل هذه السلسلة أكثر ملاءمة لنسب التيار المنخفضة. للمشاريع التي يكون فيها التيار الأولي المقنّن 600 أمبير أو أعلى، قد يكون محول التيار ذي اللفة الواحدة للعبور الجداري أكثر ملاءمة. أما التيارات الأولية المنخفضة بين 30 أمبير و400 أمبير، فيقدم هيكل LFC متعدد اللفات حلاً عمليًا لتطبيقات معدات التوزيع ذات العبور الجداري.
كما أن قيمة مضاعف الـ10% مقسّمة أيضًا حسب مدى التيار. تستخدم مجموعة 30–150 أمبير مضاعفًا مرجعيًا قدره 10، بينما تستخدم مجموعة 200–400 أمبير مضاعفًا مرجعيًا قدره 15. ويجب أخذ ذلك في الاعتبار عند اختيار محولات التيار لدوائر الحماية بواسطة المرحلات أو الحماية التفاضلية.
ظروف التشغيل
- مكان التركيب: معدات التوزيع الداخلية ذات الجهد المتوسط أو هيكل الخزانات ذات العبور الجداري
- جهد النظام: فئة 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت
- التردد المقنّن: 50 هرتز / 60 هرتز وفق متطلبات المشروع
- مستوى العزل المقنّن: مرجع 12/42/75 كيلوفولت للتطبيقات وفق نمط IEC
- شكل التركيب: تركيب للعبور الجداري / عبر الحواجز
- يجب أن تكون بيئة التركيب خالية من التلوث الشديد، والغازات المسببة للتآكل، والمواد القابلة للانفجار، والغبار الموصل بكثافة عالية، والتكثف غير الطبيعي.
- للمشاريع ذات الارتفاعات العالية، أو الرطوبة العالية، أو المناطق الساحلية، أو التلوث العالي، أو التطبيقات الخاصة لمعدات التوزيع، يُوصى بالتأكيد الفني قبل الطلب.
المعايير والامتثال
يمكن توريد محول التيار LFC-10 / LFC(D)-10 وفقًا لمعيارَيْ IEC 61869-1 وIEC 61869-2. ويمكن الرجوع إلى IEC 60044-1 للمواصفات الخاصة بالمشاريع القديمة. يجب تأكيد اختبارات الروتين، واختبارات العزل الكهربائي، والتحقق من القطبية، واختبار النسبة، واختبار الدقة، ومقاومة العزل، ومتطلبات التفريغ الجزئي وفق الاتفاقية الفنية النهائية.
التركيب والأبعاد

تم تصميم سلسلة LFC-10 / LFC(D)-10 للتركيب الداخلي للعبور الجداري. يجب تأكيد لوحة التركيب، وهيكل العبور الجداري الأولي المعزول بالخزف، ومنطقة الأطراف الثانوية، وفتحات التركيب، وموضع فتحة الجدار وفق الرسم العام المعتمد قبل تصميم أو تصنيع معدات التوزيع.
البيانات العامة
| البند | البعد المرجعي / الملاحظة |
|---|---|
| المرجع الرأسي الكلي | حوالي 700 مم وفق الرسم المقدم |
| مرجع لوحة التركيب | مرجع لوحة كلي حوالي 488 مم × 212 مم |
| مرجع عرض التركيب الرئيسي | حوالي 445 ± 0.5 مم |
| مرجع الفتحة المركزية | تخطيط مرجعي حوالي 242 مم / 291 مم وفق الرسم |
| فتحات التركيب | 4 × φ15 مرجعي، مع موقع تثبيت مساعد M8 موضح في الرسم |
| تأكيد الرسم | يجب تأكيد المخطط العام، وفتحة الجدار، وحجم لوحة التركيب، وموضع الأطراف، والمسافة الآمنة قبل الإنتاج |
ملاحظات السلامة
- تأكد من الموديل، وفئة الجهد، ونسبة التيار، والتيار الثانوي، وفئة الدقة، والحمل، ومستوى العزل، ومتطلبات الحماية التفاضلية قبل التركيب.
- تحقق من فتحة الجدار، وأبعاد لوحة التركيب، والمسافة الآمنة للعزل الخزفي، وإمكانية الوصول إلى الأطراف الثانوية، وترتيب التأريض مقابل الرسم المعتمد.
- وصّل الدوائر الأولية والثانوية وفق مخطط توصيل المشروع.
- لا يجب ترك دائرة محول التيار الثانوية مفتوحة أثناء تغذية الدائرة الأولية بالطاقة.
- أثناء صيانة العداد أو المرحلات، قصّر دائرة محول التيار الثانوية قبل فصل أي توصيلات ثانوية.
- يجب أن يتم التركيب والصيانة بواسطة فنيين مؤهلين في مجال الكهرباء ذات الجهد المتوسط.
معلومات الطلب
يرجى تقديم المعلومات التالية عند طلب عرض سعر:
- موديل المنتج: LFC-10 أو LFC(D)-10
- جهد النظام: 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت
- متطلبات التطبيق: القياس، أو القياس الكهربائي، أو الحماية بواسطة المرحلات، أو الحماية التفاضلية
- التيار الأولي المقنّن: 30 أمبير، 50 أمبير، 75 أمبير، 100 أمبير، 150 أمبير، 200 أمبير، 300 أمبير، 400 أمبير، أو قيمة محددة حسب المشروع
- التيار الثانوي المقنّن: 5 أمبير
- فئة الدقة ومتطلبات الإخراج المقنّن
- تخطيط العبور الجداري، ومتطلبات لوحة التركيب، وأبعاد فتحة الجدار
- اتجاه الموصل الأولي، وتخطيط الأطراف، والرسم العام المطلوب
- الكمية، والملصقات، والشهادات، وتقارير اختبارات الروتين، ومتطلبات التغليف
نصائح الاختيار
- تأكيد نوع التركيب: اختر هذا الموديل عندما يجب أن يمر الموصل الأولي عبر جدار معدات التوزيع أو حاجز الخزانة.
- تأكيد مدى التيار: LFC-10 مناسب لنسب تيار منخفضة مثل 30 أمبير إلى 400 أمبير بسبب هيكله الأولي متعدد اللفات.
- اختيار الإصدار الصحيح: استخدم LFC-10 للدوائر القياسية أو دوائر الحماية، واستخدم LFC(D)-10 عندما تكون الحماية التفاضلية مطلوبة.
- التحقق من مستوى الجهد: للمشاريع الدولية، تأكد من تنسيق عزل فئة 12 كيلوفولت لتطبيقات 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت.
- التحقق من أبعاد فتحة الجدار: تحقق من حجم لوحة التركيب، والمسافة بين الثقوب، وطول الموصل الأولي، وموضع الأطراف الثانوية قبل تصنيع الخزانة.
- تأكيد معايير الحماية: للحماية بواسطة المرحلات، تأكد من مضاعف الـ10%، والإخراج المقنّن، والحمل المتصل قبل الاختيار النهائي.
