Produk Oorsig
Die LXKW-120/75 en LXKW-120/57 binnenshuise gegote hars oop nulvolgorde stroomtransformators is ontwerp vir nulvolgorde stroom opsporing, residiële stroom monitering en aardfout beskerming in binnenshuise kragverspreidingstelsels. Die reeks gebruik ’n binnenshuise gegote hars geïsoleerde oop struktuur en is geskik vir 50Hz of 60Hz wisselstroomstelsels wat relaisbeskermingsignale benodig.
Beide modelle gebruik ’n groot sirkelvormige venster met ’n φ120 mm binnendeursnee. Die hoofverskil is die liggaamdikte en uitsetvermoë: LXKW-120/75 het ’n dikker struktuur en hoër nominale uitset, terwyl LXKW-120/57 ’n slanker liggaam bied vir toepassings met beperkte installasiediepte. Die produkte is geskik vir driefase kabelgroepe, kabeluitlaatbeskerming, skakelaarbeskermingskaste en residiële stroommoniteringstelsels.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Gegote Hars Oop Nulvolgorde Stroomtransformator |
| Modelreeks | LXKW-120/75, LXKW-120/57 |
| Produkstruktuur | Binnenshuise gegote hars oop-tipe nulvolgorde stroomtransformator |
| Venstergrootte | φ120 mm binnevenster |
| Liggaamdikte opsies | 75 mm en 57 mm struktuur variante |
| Nominale isolasievlak | 0.72/3kV |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Beskermingsklas | 10P5 / 10P10 |
| Installasielokasie | Binnenshuis |
| Tipes toepassings | Nulvolgorde stroom opsporing, aardfout beskerming, residiële stroom monitering, kabelvoeder beskerming |

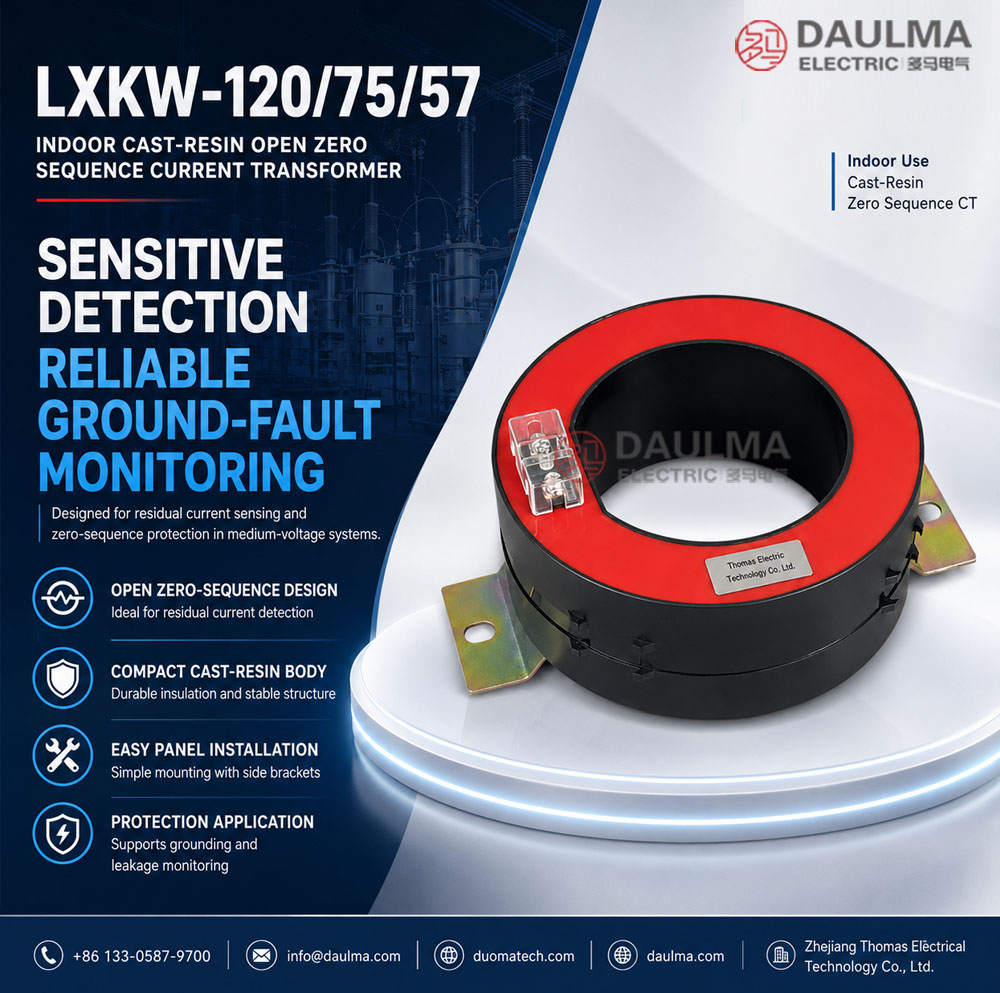

Produk Vertoning
Hoof Toepassings
- Binnenshuise kabelvoeder aardfout beskerming
- Nulvolgorde stroom opsporing in driefase kabelstelsels
- Residiële stroom monitering vir skakelaars en beskermingskaste
- Klein-stroom aardingstelsel beskerming
- Enkelfase aardfout alarm en afskakelkringe
- Ringnetwerk kabinet, verspreidingskabinet en medium-voltage kabeluitlaat beskerming
- Relaisbeskerming inset vir 5A of 1A sekondêre stroomkringe
Sleutel Tegniese Eienskappe
- Twee struktuur variante: LXKW-120/75 en LXKW-120/57 gebruik dieselfde φ120 mm venster maar verskillende liggaamdiktes en nominale uitsetreekse.
- Oop-tipe struktuur: Die oop stroomtransformatorliggaam ondersteun gerieflike installasie rondom kabelgroepe of kabinet geleiers.
- Gegote hars isolasie: Die binnenshuise gegote hars liggaam ondersteun isolasieprestasie, meganiese stabiliteit en langtermyn kabinetsdiens.
- Nulvolgorde stroom opsporing: Bespeur residiële stroom wat deur aardfoute gegenereer word en lewer ’n sein aan relaisbeskermingsapparate.
- 5A of 1A sekondêre uitset: Versoenbaar met algemene relais-, beskermings- en monitering insetvereistes.
- 10P beskermingsklasse: 10P5 en 10P10 uitsetopsies is beskikbaar volgens stroomverhouding, modeldikte en nominale las.
Werkingsbeginsel
Die LXKW-120 reeks nulvolgorde stroomtransformator meet die vektorsom van die strome wat deur sy venster gaan. Tydens normale driefase bedryf is die vektorsom van die fase strome naby nul en die transformator se sekondêre uitset is baie klein. Wanneer ’n enkelfase aardfout of isolasiefout plaasvind, word die stelselstroom ongebalanseerd en verskyn nulvolgorde stroom. Die transformator omskep die residiële stroom in ’n sekondêre stroomsein vir die gekoppelde relais of moniteringstoestel.
Vir korrekte nulvolgorde beskerming moet alle fase geleiers van die beskermde stroombaan deur dieselfde transformatorvenster in dieselfde rigting gaan. Die sekondêre terminale is gemerk as S1 en S2 volgens die bedradingdiagram en moet volgens die relaisbeskermingskema aangesluit word.
Model Aanduiding
Die modelkode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| X | Nulvolgorde stroomtransformator tipe |
| K | Oop-tipe / opening struktuur |
| W | Ontwerpstruktuur kode vir hierdie produkreeks |
| 120 | φ120 mm binnevenster deursnee |
| 75 / 57 | Liggaamdikte struktuur kode |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Model | LXKW-120/75, LXKW-120/57 |
| Produktipe | Binnenshuise gegote hars oop nulvolgorde stroomtransformator |
| Nominale isolasievlak | 0.72/3kV |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Beskermingsklas | 10P5 / 10P10 |
| Omgewingstemperatuur | -25°C tot +40°C |
| Isolasiestruktuur | Binnenshuise gegote hars isolasie |
| Toepaslike standaarde | GB 20840.1-2010, GB 20840.2-2014; kliënt-spesifieke vereistes kan deur ooreenkoms bevestig word |
Nominale Stroomverhouding en Uitset Verwysing
| Model | Nominale
Stroom Verhouding |
Nominale
Sekondêre Stroom |
Nominale
Uitset vir 10P5 (VA) |
Nominale
Uitset vir 10P10 (VA) |
|---|---|---|---|---|
| LXKW-120/75 | 50/5 | 5A | 1.5 | – |
| 75/5 | 5A | 2.5 | 0.5 | |
| 100/5 | 5A | 3.75 | 1 | |
| 150/5 | 5A | 5 | 2.5 | |
| 200/5 | 5A | 7.5 | 3.75 | |
| 300–400/5 | 5A | 10 | 5 | |
| 50/1 | 1A | 1.5 | – | |
| 75/1 | 1A | 2.5 | 0.5 | |
| 100/1 | 1A | 3.75 | 1 | |
| 150/1 | 1A | 5 | 2.5 | |
| LXKW-120/57 | 50/5 | 5A | 0.5 | – |
| 75/5 | 5A | 1 | – | |
| 100/5 | 5A | 1.5 | 0.5 | |
| 150/5 | 5A | 2 | 1 | |
| 200/5 | 5A | 3.75 | 1.5 | |
| 300–400/5 | 5A | 5 | 2 | |
| 50/1 | 1A | 1 | – | |
| 75/1 | 1A | 1.5 | – | |
| 100/1 | 1A | 2 | 0.5 | |
| 150/1 | 1A | 2.5 | 1 |
Nota: Indien vereiste parameters die gelysde katalogusreeks oorskry, kan stroomverhouding, beskermingsklas en nominale uitset deur tegniese ooreenkoms bevestig word.
Diensvoorwaardes
- Installasielokasie: binnenshuis
- Nominale isolasievlak: 0.72/3kV
- Nominale frekwensie: 50Hz / 60Hz
- Omgewingstemperatuur: -25°C tot +40°C
- Die installasie-omgewing moet vry wees van ernstige vibrasie, korrosiewe gas, geleidende stof, ontplofbare medium, swaar vogtigheid en ernstige besoedeling.
- Alle fase geleiers van die beskermde stroombaan moet deur dieselfde transformatorvenster in dieselfde rigting gaan.
- Die kabel of geleiergroep moet deur die venster gaan sonder meganiese spanning op die transformatorliggaam.
- Vir spesiale kabeldeursnee, relaismodel, bedradingsafstand, las of beskermingsinstellingsvereistes word tegniese bevestiging aanbeveel voor bestelling.
Standaarde en Nakoming
Die LXKW-120 oop nulvolgorde stroomtransformatorreeks is ontwerp volgens GB 20840.1-2010 en GB 20840.2-2014, en kan verskaf word volgens kliënt-spesifieke projekvereistes. Finale stroomverhouding, beskermingsklas, nominale uitset, routinetestoepassings, naamplaatdata en bedradingsvereistes moet in die tegniese ooreenkoms bevestig word.
Installasie en Afmetings
Algemene Afmetings Verwysing
| Teken
Nr. |
Model | Binne
Venster Deursnee |
Buite
Deursnee Verwysing |
Algemene
Hoogte |
H1
(mm) |
H2
(mm) |
H3
(mm) |
|---|---|---|---|---|---|---|---|
| OTC.300.1133.1 | LXKW-120/57 | φ120 mm | φ187 mm | 250 mm | 57 | 71 | 88 |
| OTC.300.1133.2 | LXKW-120/75 | φ120 mm | φ187 mm | 250 mm | 75 | 89 | 106 |
Eenheid: mm. Finale afmetings, monteeringsgatposisies, terminaalboshok posisie en installasievryheid is onderworpe aan die goedgekeurde buitelyn tekening.
Die LXKW-120/75 en LXKW-120/57 modelle word om die beskermde geleiergroep geïnstalleer. Die φ120 mm venster laat toe dat die driefase kabelgroep deur die transformator gaan. Sekondêre terminale moet volgens die beskermingsrelaistiagram bedraad word. Die produk moet op die kabinetbasis of monteeringsbeugel vasgemaak word om beweging en vibrasie tydens bedryf te voorkom.
Bedradingsverwysing
| Terminaal | Funksie | Bedradingsnota |
|---|---|---|
| S1 | Sekondêre uitsetterminaal | Koppel aan relais of monitering inset volgens polariteitsvereiste |
| S2 | Sekondêre uitsetterminaal | Koppel aan relais of monitering terugkeerterminaal |
| Aarde / afskerm terminaal | Aardingsverwysing waar voorsien | Koppel volgens projekaarding en beskermingskema |
Konstruksie en Bedradingsnotas
- Alle fase geleiers van die beskermde stroombaan moet deur dieselfde venster in dieselfde rigting gaan.
- Moenie net een fase geleier deur die venster laat gaan wanneer die transformator vir nulvolgorde beskerming gebruik word nie.
- Koppel sekondêre terminale S1 en S2 volgens die relaisbedradingsdiagram en polariteitsvereistes.
- Kontroleer sekondêre bedradingskontinuïteit, terminaalvasdraai en relaisinstelling voor inskakeling.
- Die sekondêre kring van ’n stroomtransformator mag nie oopgemaak word wanneer die primêre kring onder spanning is nie.
- Sekondêre aarding en terminaalbeskerming moet voldoen aan projekspesifikasies en plaaslike elektriese regulasies.
Installasie en Veiligheidsnotas
- Bevestig die model, vensterdeursnee, liggaamdikte, stroomverhouding, sekondêre stroom, beskermingsklas en nominale uitset voor installasie.
- Kontroleer dat die kabel of geleiergroep deur die φ120 mm venster kan gaan met voldoende vryheid.
- Kies LXKW-120/57 wanneer kabinetdiepte beperk is en laer nominale uitset aanvaarbaar is.
- Kies LXKW-120/75 wanneer hoër nominale uitset benodig word of wanneer die standaard dikker struktuur verkies word.
- Installeer die transformator in ’n binnenshuise kabinet of kabelkompartement volgens die goedgekeurde tekening.
- Hou die geleiergroep so ver as moontlik sentraal in die venster om stabiele residiële stroom opsporing te ondersteun.
- Kontroleer monteeringsboutjies, terminaalmarkering, sekondêre bedrading en relaisverbinding voor inbedryfstelling.
- Installasie, toetsing en onderhoud moet deur gekwalifiseerde elektriese personeel uitgevoer word.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer u bestel of ’n kwotasie aanvra:
- Produkmodel: LXKW-120/75 of LXKW-120/57
- Nominale stroomverhouding, soos 100/5, 200/5, 300/5, 400/5, 50/1 of 100/1
- Nominale sekondêre stroom: 5A of 1A
- Vereiste beskermingsklas: 10P5 of 10P10
- Nominale uitset / las in VA
- Maksimum buiteafmeting van die driefase kabel of geleiergroep
- Relaismodel, beskermingskema en aardfout opsporingsvereiste
- Installasie-omgewing, kabinetlay-out, hoeveelheid, tekene, etikette, sertifikate en verpakkingsvereistes
Keuse Riglyne
- Bevestig toepassing: Kies LXKW-120 reeks vir nulvolgorde stroom opsporing en aardfout beskerming in binnenshuise kabel of geleierstelsels.
- Bevestig kabelgrootte: Verseker dat die volledige beskermde geleiergroep deur die φ120 mm venster kan gaan.
- Kies dikte variant: Kies LXKW-120/57 vir verminderde installasiediepte of LXKW-120/75 vir hoër uitsetvermoë.
- Bevestig stroomverhouding: Kies die stroomverhouding volgens relais inset en beskermingsinstellingsvereistes.
- Kies sekondêre stroom: Kies 5A of 1A volgens die gekoppelde relais of moniteringstoestel.
- Kies beskermingsklas: Kies 10P5 of 10P10 volgens beskermingskringvereistes.
- Kontroleer nominale las: Verseker dat die relais inset, sekondêre bedrading en terminaallas nie die nominale uitset oorskry nie.
- Bevestig installasie ruimte: Kontroleer H1, H2, H3 afmetings, monteeringsposisie en kabelbuigruimte voor bestelling.
