LZZBJ9-12C1, C2 ኤፖክሲ ሪዚን የተሰራ የአሁን ትራንስፎርመር፣ 10kV–12kV

የምርት እይታ

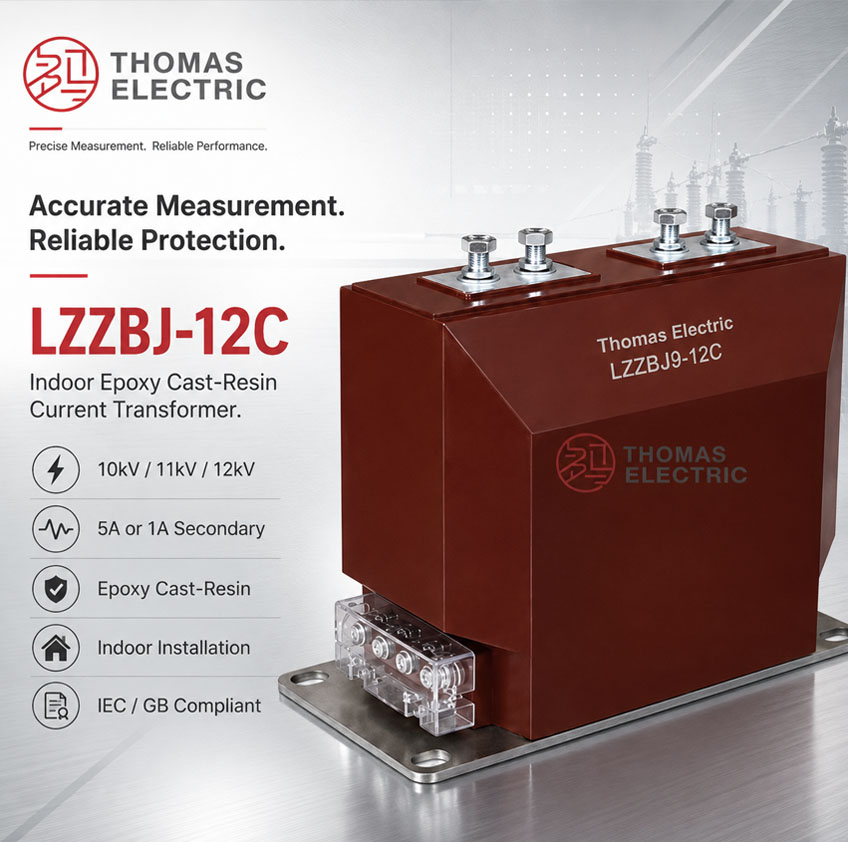

LZZBJ9-10C1 / LZZBJ9-10C2 እና LZZBJ9-12C1 / LZZBJ9-12C2 የአሁን ማጣሪያ ውስጥ ያለ ፣ አንድ ዙር ያለው ፣ ኤፖክሲ ሪዚን ተላልፎ የተሰራ ፣ ሙሉ በሙሉ የተዘጋ የፖስት አይነት የአሁን ማጣሪያ ሲሆን ለመካከለኛ ቮልቴጅ የኃይል ስርዓቶች ዲዛይን የተደረገ ነው። ለ10kV፣ 11kV እና 12kV ስዊችግር መተግበሪያዎች የሚስማማ ሲሆን ለ50Hz ወይም 60Hz የተሰጠ ድግግሞሽ ያለው የAC የኤሌክትሪክ ስርዓቶች ውስጥ ለአሁን መለኪያ፣ የኃይል መለኪያ፣ ፏድ ማንቂያ እና ሪሌ ጥበቃ ይጠቅማል።

የምርቱ ዋና ወንድ፣ ሁለተኛ ወንድ እና አንናላር ማግኔቲክ ኮር ውስጥ በኤፖክሲ ሪዚን የተላለፈ አካል ውስጥ ይዘጋል። ይህ አወቃቀር የኢንሱሌሽን ጥንካሬ፣ ሜካኒካል ድጋፍ፣ የውሃ ተቃውሞ እና ለውስጥ ስዊችግር የኮምፓክት ማጫወቻ ተግባር ይሰጣል። C1 እና C2 እትም ዓይነቶች የLZZBJ9 ፕላትፎርም ላይ የሜካኒካል እና የመተግበሪያ ልዩነቶች ሲሆኑ በስዊችግር ማቀፊያ፣ ቮልቴጅ ክፍል፣ የአሁን ሬሾ ማቀፊያ፣ ሁለተኛ ኮር ዲዛይን እና ተርሚናል አቅጣጫ መሰረት ይመረጣሉ።

የምርት አይነት

የምርት ማሳያ

ዋና ዋና መተግበሪያዎች

• 10kV፣ 11kV እና 12kV ውስጥ ያሉ የመካከለኛ ቮልቴጅ የኃይል ስርዓቶች
• የመካከለኛ ቮልቴጅ ስዊችግር፣ ፏድ ፓነሎች እና የሰርኪት ብሬከር ካቢኔቶች
• የአሁን መለኪያ እና የኢንዱስትሪ የኃይል መለኪያ ሰርኪቶች
• ለፏዶች፣ ትራንስፎርመሮች፣ ሞተሮች እና የتوزيع መስመሮች የሪሌ ጥበቃ ስርዓቶች
• የኤሌክትሪክ ማንቂያ፣ SCADA እና የኃይል ምስጠራ ስርዓቶች
• ኮምፓክት የፖስት አይነት CT ማጫወቻ እና የተረጋጋ ሁለተኛ ምልክት ውፅዓት የሚፈልጉ ስዊችግር ስብስቦች

ዋና የቴክኒክ ባህሪዎች

• 10kV–12kV ቮልቴጅ ክፍል ምዕራፍ: ተመሳሳይ የምርት ፕላትፎርም ለ10kV፣ 11kV ወይም 12kV ውስጥ ያሉ ስዊችግር ፕሮጀክቶች በኢንሱሌሽን ኮኦርዲኔሽን እና በፕሮጀክት ፍላጎቶች መሰረት ሊገለጽ ይችላል።
• ሙሉ በሙሉ የተዘጋ ኤፖክሲ ሪዚን ትላልፍ: ዋና ወንድ፣ ሁለተኛ ወንድ እና አንናላር ኮር በኤፖክሲ ሪዚን ውስጥ ይዘጋሉ ፣ ይህም የኢንሱሌሽን ደረጃ፣ የውሃ ተቃውሞ እና ሜካኒካል ጥንካሬ ይጨምራል።
• የፖስት አይነት ድጋፍ አወቃቀር: ይህ ምርት ውስጥ ያለ የመካከለኛ ቮልቴጅ ስዊችግር ውስጥ የአሁን ማጣሪያ እና የሜካኒካል ድጋፍ ተግባሮችን ይሰጣል።
• C1 እና C2 የሜካኒካል ልዩነቶች: C1 እና C2 ለተለያዩ ስዊችግር ማቀፊያዎች እና ሬሾ ዲዛይኖች የተለያዩ ማጫወቻ እና አወቃቀር ማቀፊያዎች ይሰጣሉ።
• አንድ ሬሾ እና ሁለት ሬሾ ምርጫዎች: ይህ ስብስብ አንድ ሬሾ እና ሁለት ሬሾ ምርጫ ይደግፋል፣ ይህም ለተለያዩ ፏድ የአሁን ክልሎች እና የመለኪያ/ጥበቃ ፍላጎቶች ሊስማማ ያስችላል።
• የመለኪያ እና ጥበቃ ኮሮች: በፕሮጀክት ዲዛይን መሰረት የመለኪያ ክፍሎች እንደ 0.2S / 0.5 እና የጥበቃ ክፍሎች እንደ 10P ያሉ ትክክለኛነት ጥምረቶች ይገኛሉ።
• የጊዜ አቋራጭ የመቋቋም ችሎታ: የጊዜ አቋራጭ የሙቀት አሁን እና የዳይናሚክ አሁን ደረጃዎች በተሰጠ የአሁን ሬሾ እና በስዊችግር የጉድለት-አሁን ደረጃ መሰረት ይመረጣሉ።

የሥራ መርህ

LZZBJ9-10C1 / LZZBJ9-10C2 / LZZBJ9-12C1 / LZZBJ9-12C2 የአሁን ማጣሪያ በኤሌክትሮማግኔቲክ ኢንዱክሽን መሰረት ይሰራል። ዋና አሁን በአንናላር ኮር ውስጥ ማግኔቲክ ፍሰት ያመነጫል፣ እና ሁለተኛ ወንድ ወደ የተገናኘ መለኪያ፣ ሪሌ ወይም የማንቂያ መሳሪያ ተመጣጣኝ የአሁን ምልክት ውፅዓት ይሰጣል። የኤፖክሲ ሪዚን የተላለፈ ኢንሱሌሽን የመካከለኛ ቮልቴጅ ዋና ሰርኪት ከዝቅተኛ ቮልቴጅ ሁለተኛ ሰርኪት ይለያል እና በተሰጠ የሥራ ሁኔታዎች ላይ የተረጋጋ ሥራ ይደግፋል።

ለመለኪያ ሰርኪቶች፣ CT በተሰጠ ብርድ ላይ የተገለጸ ሬሾ ትክክለኛነት እና የደረጃ ልዩነት ማቆየት አለበት። ለጥበቃ ሰርኪቶች፣ የጥበቃ ኮር በጉድለት-አሁን ሁኔታዎች ላይ የተረጋጋ የአሁን ምልክት ማቅረብ አለበት እና ከሪሌ ስቴቲንግ እና ትክክለኛነት ገደብ ፋክተር ጋር ሊስማማ አለበት።

የሞዴል ምልክት

የሞዴል ኮድ እንደሚከተለው ሊተረጎም ይችላል፡-

የቴክኒክ ዳታ

ወንዶች እና ተርሚናል ምልክቶች

LZZBJ9 C1 / C2 የአሁን ማጣሪያ አንድ ኮር ወይም ብዙ ኮር ሁለተኛ ወንድ ዲዛይኖች ጋር ሊሰጥ ይችላል። ሁለተኛ ወንድ ማቀፊያ በመለኪያ፣ መለኪያ እና ጥበቃ ፍላጎቶች መሰረት ይመረጣል።

ተርሚናል ምልክቶች የስታንዳርድ CT ፖላሪቲ ስምምነቶችን ይከተላሉ። የመለኪያ ትክክለኛነት፣ የሪሌ አቅጣጫ ግምት እና የጥበቃ ተግባር ለማረጋገጥ ትክክለኛ ተርሚናል ማንነት መከተል አለበት። ዋና ሰርኪት በኃይል ሲሆን ሁለተኛ ሰርኪት አይክፈትም።

LZZBJ9-10C1 / 12C1 አንድ ሬሾ ምርጫ ማጣሪያ

LZZBJ9-10C1 / 12C1 ሁለት ሬሾ ምርጫ ማጣሪያ

LZZBJ9-10C2 / 12C2 አንድ ሬሾ ምርጫ ማጣሪያ

ማስታወሻ: የምርጫ ሰንጠረዦች ለመጀመሪያ የቴክኒክ ማጣሪያ ናቸው። የመጨረሻ የሞዴል ኮድ፣ የቮልቴጅ ክፍል፣ ማጣሪያ ሬሾ፣ ሁለተኛ አሁን፣ የትክክለኛነት ክፍል ጥምረት፣ የተሰጠ ውፅዓት፣ FS፣ ALF፣ Ith፣ Idyn፣ የኢንሱሌሽን ደረጃ እና የሙከራ ፍላጎቶች በስም ገልብ ዳታ፣ በተፈቀደ ስዕሎች እና በፋብሪካ የሙከራ ሪፖርቶች መሰረት ሊረጋገጡ ይገባል።

የሥራ ሁኔታዎች

• የማጫወቻ ቦታ: ውስጥ ያለ የመካከለኛ ቮልቴጅ ስዊችግር
• የስርዓት ቮልቴጅ: 10kV፣ 11kV ወይም 12kV ክፍል
• የተሰጠ ድግግሞሽ: 50Hz / 60Hz
• የአካባቢ ሙቀት: -5°C እስከ +40°C
• ከፍታ: ≤1000m በስታንዳርድ የሥራ ሁኔታዎች ላይ
• የማጫወቻ አካባቢ ከባድ ማንቀልቀል፣ የሚያስተላልፍ ድስት፣ የሚበላሽ ጋዝ፣ የሚፈስስ ማህደር፣ ከባድ ቀ污፣ እና የማይመለስ ኮንዴንሴሽን ነፃ መሆን አለበት።
• ለከፍተኛ ከፍታ፣ ከፍተኛ ማвлажн፣ የባሕር ጎዳና፣ ከባድ ድስት ወይም ልዩ ስዊችግር ሁኔታዎች፣ ትዕዛዝ በመስጠት በፊት የቴክኒክ ማረጋገጫ ያስፈልጋል።

ስታንዳርዶች እና ተስማሚነት

LZZBJ9-10C1 / LZZBJ9-10C2 / LZZBJ9-12C1 / LZZBJ9-12C2 የአሁን ማጣሪያ ለውስጥ ያሉ የመካከለኛ ቮልቴጅ የአሁን ማጣሪያ መተግበሪያዎች ዲዛይን የተደረገ ነው። በIEC 60044-1 መሰረት ሊሰጥ ይችላል፣ እና IEC 61869-1 / IEC 61869-2 ፍላጎቶች በፕሮጀክት የተገለጹ ከሆነ ሊተገበሩ ይችላሉ። የመደበኛ ሙከራዎች፣ የዲኤሌክትሪክ ሙከራዎች፣ የፖላሪቲ ማረጋገጫ፣ ሬሾ ሙከራ፣ ትክክለኛነት ሙከራ እና የፊደላዊ ዲስቻርጅ ፍላጎቶች በመጨረሻ የቴክኒክ ውል መሰረት ሊረጋገጡ ይገባል።

ማጫወቻ እና ልኬቶች

LZZBJ9 C1 / C2 ስብስብ ለውስጥ ያለ ስዊችግር ማጫወቻ ዲዛይን የተደረገ ነው። የመጨረሻ አወቃቀር በስዊችግር የቮልቴጅ ክፍል፣ የማጫወቻ ቦታ፣ ዋና ተርሚናል ጂኦሜትሪ፣ ሁለተኛ ተርሚናል አቅጣጫ፣ የደረጃ-ወደ-መሬት ክልል እና የጥገና መዳረሻ መሰረት ይመረጣል። የውጭ ልኬቶች እና የማጫወቻ ቀዳዳዎች በካቢኔት ዲዛይን ወይም በጅምላ ምርት በፊት በተፈቀደ ስዕሎች መረጋገጥ አለባቸው።

የሚገኙ አወቃቀር እና አጠቃላይ ልኬቶች

የማጫወቻ እና የደህንነት ማስታወሻዎች

• የሞዴል፣ የቮልቴጅ ክፍል፣ የአሁን ሬሾ፣ ሁለተኛ አሁን፣ የትክክለኛነት ክፍል፣ ብርድ፣ FS/ALF እና የጊዜ አቋራጭ የመቋቋም ፍላጎት ማረጋገጥ አለበት።
• የስዊችግር የማጫወቻ ቦታ፣ የቡስባር ግንኙነት፣ የደረጃ ክልል እና የመሬት ማቀፊያ በተፈቀደ ስዕል ላይ ማረጋገጥ አለበት።
• ዋና እና ሁለተኛ ተርሚናሎች በተርሚናል ምልክቶች እና በፕሮጀክት የወይር ስዕል መሰረት ሊገናኙ አለባቸው።
• ዋና ሰርኪት በኃይል ሲሆን የአሁን ማጣሪያ ሁለተኛ ሰርኪት አይክፈትም።
• መለኪያ ወይም ሪሌ ጥገና በሚደረግ ጊዜ፣ ማንኛውም ሁለተኛ የወይር ግንኙነት ሲቋረጥ በፊት የCT ሁለተኛ ሰርኪት ማጭበር አለበት።
• ሁለተኛ ሰርኪት ነጥብ በፕሮጀክት ስፔሲፊኬሽን እና በአካባቢ የኤሌክትሪክ የደህንነት ፍላጎቶች መሰረት መሬት ማድረግ አለበት።
• ማጫወቻ እና ጥገና በተጠናቀቁ የመካከለኛ ቮልቴጅ የኤሌክትሪክ ሰራተኞች ሊደረግ አለበት።

የትዕዛዝ መረጃ

ትዕዛዝ ሲሰጡ ወይም ዋጋ ጥያቄ ሲጠይቁ የሚከተሉትን መረጃ ያቅርቡ፡-

• የምርት ሞዴል: LZZBJ9-10C1፣ LZZBJ9-10C2፣ LZZBJ9-12C1 ወይም LZZBJ9-12C2
• የስርዓት ቮልቴጅ: 10kV፣ 11kV ወይም 12kV
• ሬሾ አይነት: አንድ ሬሾ ወይም ሁለት ሬሾ
• የተሰጠ ዋና አሁን / የአሁን ማጣሪያ ሬሾ
• የተሰጠ ሁለተኛ አሁን: 1A ወይም 5A
• ለመለኪያ እና ጥበቃ ኮሮች የትክክለኛነት ክፍል ጥምረት
• የተሰጠ ውፅዓት / ብርድ ለእያንዳንዱ ሁለተኛ ኮር
• FS እና ALF ፍላጎቶች ከተገለጹ ከሆነ
• የጊዜ አቋራጭ የመቋቋም ፍላጎት: Ith እና Idyn
• የተሰጠ የኢንሱሌሽን ደረጃ: 12/28/75kV ወይም 12/42/75kV
• ተፈላጊ IEC ስታንዳርድ እና የሚፈለጉ የመደበኛ / የአይነት ሙከራ ሰነዶች
• የስዊችግር አይነት፣ የማጫወቻ ማቀፊያ፣ ተርሚናል አቅጣጫ እና የሚፈለገው የውጭ ስዕል
• ብዛት፣ ምልክቶች፣ ሰርቲፊኬቶች፣ የሙከራ ሰነዶች እና የማሸግ ፍላጎቶች

የምርጫ መመሪያዎች

1. የስርዓት ቮልቴጅ ማረጋገጥ: በ10kV፣ 11kV ወይም 12kV ስርዓት ፍላጎቶች መሰረት ተገቢውን 10C1 / 10C2 / 12C1 / 12C2 ሞዴል ይምረጡ።
2. የሞዴል ልዩነት ማረጋገጥ: በስዊችግር ማቀፊያ፣ የማጫወቻ ቦታ እና ሬሾ ዲዛይን መሰረት C1 ወይም C2 ይምረጡ።
3. የሬሾ አይነት ማረጋገጥ: ለየት ያለ ፏድ የአሁን መተግበሪያዎች አንድ ሬሾ ይጠቀሙ እና ለፕሮጀክት የአሁን ክልል ልዩነት የሚፈልግ ጊዜ ሁለት ሬሾ ይጠቀሙ።
4. የአሁን ሬሾ ማረጋገጥ: በፏድ ጫና፣ የተከታታይ የሥራ አሁን እና የጥበቃ ስቴቲንግ ክልል መሰረት የተሰጠ ዋና አሁን ይምረጡ።
5. ሁለተኛ አሁን ማወቅ: በተገናኘ መሳሪያዎች፣ ሁለተኛ የወይር ርቀት እና ብርድ ስሌት መሰረት 5A ወይም 1A ይምረጡ።
6. ትክክለኛነት ጥምረት ማወቅ: ለእያንዳንዱ ሁለተኛ ወንድ የመለኪያ ትክክለኛነት፣ የጥበቃ ክፍል፣ የተሰጠ ውፅዓት፣ FS እና ALF ያወቁ።
7. የጊዜ አቋራጭ የመቋቋም ማረጋገጥ: Ith እና Idyn የስዊችግር የጊዜ አቋራጭ ደረጃ ወይም ከላይ ይደርሳል ወይ ያረጋግጡ።
8. ስዕሎች ማረጋገጥ: ምርት በመጀመር በፊት የውጭ ልኬቶች፣ ተርሚናል አቅጣጫ፣ የማጫወቻ ቀዳዳዎች እና የማጫወቻ ክልሎች ያረጋግጡ።
