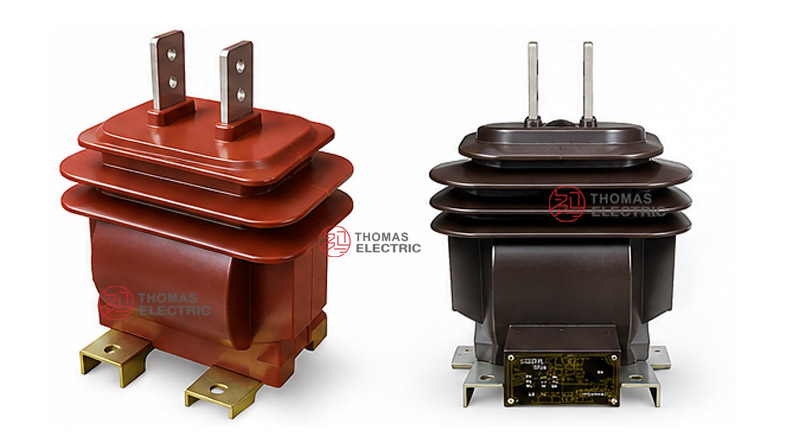

LZZW6-10، LZZW-10/12 محول تيار عازل مصبوب خارجي من النوع العمودي

LZZW6-10، LZZW-10/12 محول تيار عازل مصبوب خارجي من النوع العمودي

محول تيار عمودي خارجي مقاوم للتلوث لأنظمة 10 كيلو فولت و11 كيلو فولت و12 كيلو فولت

  • منصة محول تيار LZZW6-10 / LZZW-10/12 خارجية ذات عزل مصبوب
  • هيكل عمودي مغلق بالكامل، مصمم للتركيب الخارجي المكشوف
  • مصمم لأنظمة الطاقة ذات الفئات 10 كيلو فولت و11 كيلو فولت و12 كيلو فولت
  • تيار ثانوي 5 أمبير أو 1 أمبير مع خيارات للقياس والحماية
  • درجة مقاومة التلوث من الفئة الثانية، بمستوى عزل 12/42/75 كيلو فولت

نظرة عامة على المنتج

محول التيار الخارجي LZZW6-10 / LZZW-10/12 هو محول تيار من النوع العمودي، معزول بالصب الكامل، مخصص لأنظمة التوزيع الخارجية ذات الجهد المتوسط. ويُستخدم لقياس التيار، وقياس الطاقة الكهربائية، وحماية المرحلات في أنظمة التيار المتردد ذات جهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت والتردد المقنّن 50 هرتز أو 60 هرتز.

يجب تصنيف هذا المنتج باعتباره محول تيار خارجي عمودي مقاوم للتلوث، وليس كمحول تيار داخلي عادي معزول بالراتنج يُركَّب داخل الخزائن. تكمن قيمته في موثوقية العزل الخارجي: حيث صُمِّمت الهيكلة المغلقة المصبوبة بالراتنج، والهيكل الداعم من النوع العمودي، والتصميم المقاوم للأوساخ، وضبط التفريغ الجزئي خصيصًا للعمل في الظروف المكشوفة مثل الرطوبة، والغبار، والمطر، والتلوث السطحي، وتركيب معدات التوزيع الخارجية.

نوع المنتج

البند المواصفات
اسم المنتج محول تيار خارجي معزول بالصب، من النوع العمودي، مغلق تمامًا
سلسلة الموديل LZZW6-10 / LZZW-10/12
حالة التركيب خارجي
الهيكل من النوع العمودي، مغلق تمامًا، معزول بالصب الصلب
جهد النظام المطبق أنظمة جهد متوسط من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
مستوى العزل المقنّن 12/42/75 كيلوفولت
التردد المقنّن 50 هرتز / 60 هرتز
تيار الثانوي المقنّن 5 أمبير / 1 أمبير؛ يمكن توفير 2 أمبير حسب متطلبات المشروع
عامل قدرة الحمل cosφ = 0.8 متأخر
فئة مقاومة التلوث مرجع الفئة الثانية

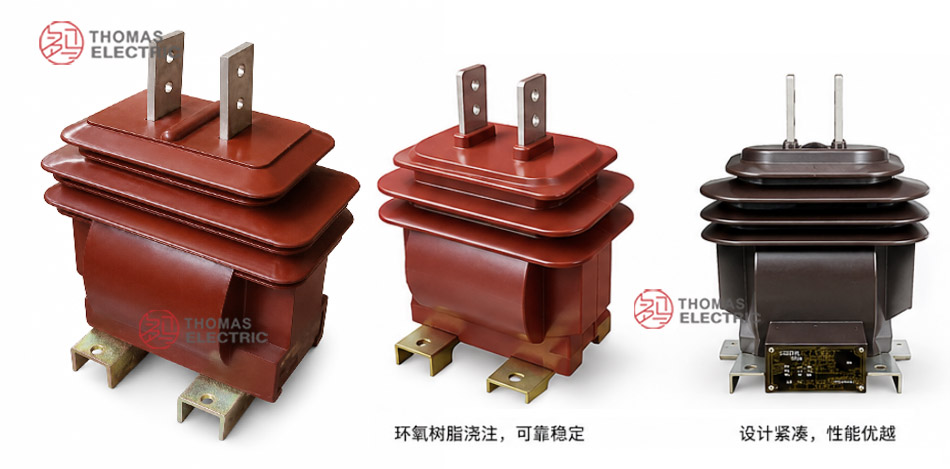

عرض المنتج

LZZW6-10, LZZW-10/12 Pillar Type Outdoor Cast Insulation Current Transformer Product Display

التطبيقات

  • دوائر التوزيع الخارجية من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
  • المحطات الفرعية الخارجية، والمعدات المثبتة على الأعمدة، ونقاط القياس المكشوفة
  • دوائر قياس التيار وقياس الطاقة الكهربائية
  • دوائر حماية المرحلات لمعدات التوزيع والتبديل الخارجية وخطوط التوزيع
  • وحدات القياس الخارجية وصناديق القياس عالية الجهد
  • المشاريع التي تتطلب بناءً خارجيًا لمحول تيار مقاوم للتلوث، ومقاوم للرطوبة، ومغلق تمامًا

الميزات

  • تصنيف مقاوم للتلوث في البيئة الخارجية: تم تصميم سلسلة LZZW للخدمة الخارجية المكشوفة حيث يجب أخذ الغبار، والرطوبة، والمطر، والتلوث السطحي بعين الاعتبار.
  • هيكل داعم من النوع العمودي: يوفر جسم المحول من النوع العمودي دعمًا عازلًا واستقرارًا ميكانيكيًا لتركيب الجهد المتوسط في البيئة الخارجية.
  • عزل مصبوب مغلق تمامًا: يتم إغلاق الموصل الأساسي، ولفة الثانوي، والنواة المغناطيسية داخل الراتنج لتحسين مقاومة الرطوبة والاستقرار العازل.
  • اختيار للقياس والحماية: تشمل التركيبات النموذجية 0.2S/0.2/10P، 0.2/10P، 0.5/10P و0.5S/0.5/10P.
  • تنسيق عزل 12/42/75 كيلوفولت: مناسب لأنظمة شائعة من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت.
  • قابلية النسبة المتغيرة: يمكن تصنيع هياكل متعددة النسب وفقًا لمتطلبات المشروع والمواصفات المدونة على لوحة الاسم.

المبدأ

يقوم محول التيار LZZW6-10 / LZZW-10/12 بتحويل تيار الجهد المتوسط الأساسي إلى تيار ثانوي قياسي عبر الحث الكهرومغناطيسي. يولد التيار الأساسي تدفقًا مغناطيسيًا في النواة، وتُخرِج لفة الثانوي إشارة متناسبة بقيمة 5 أمبير أو 1 أمبير لأجهزة القياس أو المرحلات أو أجهزة المراقبة.

في اختيار محولات التيار الخارجية، لا يقتصر التركيز الهندسي على نسبة التيار ودرجة الدقة فقط. بل يجب مراجعة مستوى العزل الخارجي، وفئة التلوث، ومتطلبات المسافة الزاحفة، وحالة التفريغ الجزئي، والتيار الحراري القصير الأمد، والتيار الديناميكي، وترتيب التركيب، وحماية طرفيات الثانوي معًا.

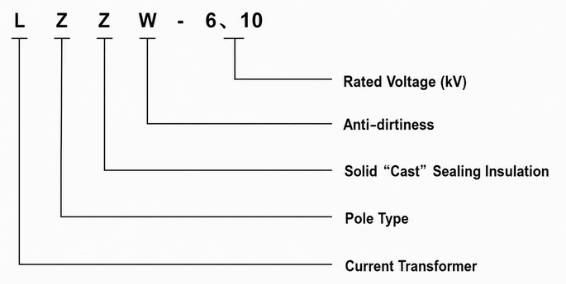

ترميز الموديل

LZZW6-10, LZZW-10/12 Pillar Type Outdoor Cast Insulation Current Transformer Product Type

الرمز المعنى
L محول تيار
Z من النوع العمودي / هيكل داعم عمودي
Z عزل مصبوب مغلق صلب
W تصميم مقاوم للأوساخ / مقاوم للتلوث الخارجي
6 / 10 رمز فئة الجهد المقنّن
10/12 فئة كتالوج 10 كيلوفولت مع تنسيق عزل 12 كيلوفولت لأنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت

البيانات الفنية

البند المواصفات
الموديل LZZW6-10 / LZZW-10/12
حالة التركيب خارجي
فئة الجهد المقنّن أنظمة من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
مستوى العزل المقنّن 12/42/75 كيلوفولت
التردد المقنّن 50 هرتز / 60 هرتز
تيار الثانوي المقنّن 5 أمبير، 2 أمبير أو 1 أمبير وفقًا لمتطلبات المشروع
عامل قدرة الحمل cosφ = 0.8 متأخر
تركيبات درجات الدقة 0.2S/0.2/10P، 0.2/10P، 0.5/10P، 0.5S/0.5/10P وتركيبات مخصصة للمشروع
الخرج المقنّن 0.2: 10 فولت أمبير؛ 0.2S: 10 فولت أمبير؛ 0.5S: 10 فولت أمبير؛ 0.5: 15 فولت أمبير؛ 10P: 15 فولت أمبير (مرجعي)
فئة مقاومة التلوث مرجع الفئة الثانية
حالة التفريغ الجزئي متوافقة مع متطلبات محول التيار GB1208-2006
المعايير المطبقة IEC 60044-1، GB1208-2006 والمتطلبات الخاصة بالعميل

جدول الاختيار

تم ترتيب الجدول التالي استنادًا إلى البيانات الفنية المقدمة للاختيار الأولي على الموقع الإلكتروني. تم فصل قيم الدقة والخرج الطويلة إلى أسطر متعددة للحفاظ على قابلية قراءة الجدول في التخطيطات التفاعلية.

التيار الأساسي
المقنّن (أمبير)		 تركيب درجة
الدقة		 الخرج المقنّن
(فولت أمبير)		 التيار الحراري القصير الأمد
المقنّن		 التيار الديناميكي
المقنّن
20–40 / 40 0.2S / 0.2 / 10P
0.2 / 10P
أو
0.5 / 10P
0.5S / 0.5 / 10P		 0.2: 10
0.2S: 10
0.5S: 10
0.5: 15
10P: 15		 6.3 كيلو أمبير 15 كيلو أمبير
30–60 / 60 9 كيلو أمبير 22.5 كيلو أمبير
40–75 / 75 15 كيلو أمبير 37.5 كيلو أمبير
50–100 / 100 18 كيلو أمبير 45 كيلو أمبير
75–150 / 150 25 كيلو أمبير 55 كيلو أمبير
100–200 / 200 50 كيلو أمبير 110 كيلو أمبير
150–300 / 300 60 كيلو أمبير 130 كيلو أمبير
200–400 / 400
300–600 / 600
400–800 / 800
500–1000 / 1000
1200–1500 80 كيلو أمبير 100 كيلو أمبير
2000–3000 80 كيلو أمبير 100 كيلو أمبير

ملاحظة: إذا تجاوزت المعلمات المطلوبة نطاق الجدول المذكور، فيجب تأكيد القيم النهائية من خلال اتفاق فني بين الصانع والمشتري. تسود بيانات لوحة الاسم وتقارير اختبار المصنع.

العزل الخارجي

الفرق الرئيسي بين محولات التيار الخارجية LZZW ومحولات التيار الداخلية المعزولة بالراتنج هو متطلبات العزل الخارجي. يجب أن يأخذ جسم المحول بعين الاعتبار التعرض للتلوث، والبلل السطحي، والمطر، والغبار، وتأثير الأشعة فوق البنفسجية على المدى الطويل. بالنسبة للمشاريع الخارجية، يجب تأكيد المسافة الزاحفة، وفئة مقاومة التلوث، وارتفاع التركيب قبل الاختيار النهائي.

عامل خارجي التركيز الهندسي ملاحظة الاختيار
التعرض للتلوث الغبار، الضباب الملحي، التلوث الصناعي، والتلوث السطحي تأكيد فئة مقاومة التلوث والمسافة الزاحفة.
الرطوبة والمطر الرطوبة الخارجية، السطح الرطب، والتكثف استخدام عزل مصبوب مغلق تمامًا واتجاه تركيب مناسب.
تنسيق العزل تحمل الجهد المنخفض الترددي وتحمل الصدمات البرقية تأكيد مستوى العزل 12/42/75 كيلوفولت أو المستوى المحدد للمشروع.
التفريغ الجزئي جودة العزل تحت جهد التشغيل تأكيد متطلبات التفريغ الجزئي وفقًا لـ GB1208-2006.

الطرفيات

تُرتَّب الطرفيات الأولية على جسم محول التيار الخارجي من النوع العمودي وفقًا للرسم التخطيطي المعتمد. يجب حماية الطرفيات الثانوية من الرطوبة وتوصيلها وفقًا لمخطط الأسلاك. يعد وضع علامات القطبية بشكل صحيح أمرًا ضروريًا لأداء القياس، والقياس، وحماية المرحلات.

منطقة الطرفية الوظيفة ملاحظة هندسية
P1 / P2 طرفيات التيار الأساسي الاتصال وفقًا لرسم التركيب الخارجي واتجاه تيار النظام.
S1 / S2 إخراج تيار الثانوي الاتصال بأجهزة القياس أو المرحلات أو أجهزة المراقبة وفقًا للقطبية.
نقطة التأريض التأريض الآمن يجب أن يتوافق التأريض مع متطلبات المحطة الفرعية والمعدات الخارجية.
جهاز قصر الثانوي سلامة الصيانة قصِر دائرة الثانوي قبل فصل الأجهزة أو المرحلات.

ظروف التشغيل

  • موقع التركيب: نظام توزيع جهد متوسط خارجي
  • جهد النظام: شبكات من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
  • التردد المقنّن: 50 هرتز / 60 هرتز
  • تيار الثانوي المقنّن: 5 أمبير / 1 أمبير، مع توفر 2 أمبير وفقًا لمتطلبات المشروع
  • متطلبات مقاومة التلوث الخارجي: مرجع الفئة الثانية
  • يجب فحص بيئة التركيب من حيث شدة التلوث، والارتفاع، والرطوبة، ودرجة الحرارة، وحمل الرياح، واستقرار التركيب.
  • بالنسبة للتطبيقات الساحلية، أو ذات الرطوبة العالية، أو التلوث الشديد، أو الارتفاعات العالية، يجب التأكيد الفني على المسافة الزاحفة وتنسيق العزل.

المعايير والامتثال

يمكن تصنيع محول التيار الخارجي LZZW6-10 / LZZW-10/12 وفقًا لمعايير IEC 60044-1 وGB1208-2006 والمتطلبات الخاصة بالمشروع. تتبع ظروف اختبار التفريغ الجزئي متطلبات محول التيار GB1208-2006. بالنسبة للمشاريع الحديثة وفقًا لمعيار IEC، يمكن أيضًا التحقق من المعلمات مقابل إطار عمل محولات التيار IEC 61869 المعمول به أثناء الاتفاق الفني.

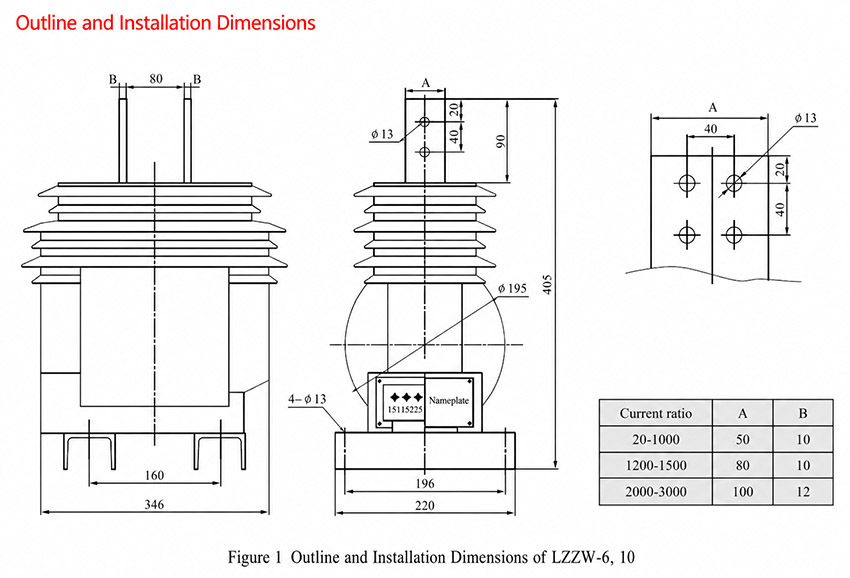

التركيب والأبعاد

LZZW6-10, LZZW-10/12 Pillar Type Outdoor Cast Insulation Current Transformer Installation and Dimensions

يعتمد المنتج هيكلًا خارجيًا من النوع العمودي. أثناء التركيب، يجب تأكيد قاعدة التركيب، واتجاه الطرفية الأولية، والمسافة بين الأطوار، وحماية الطرفية الثانوية، ونقطة التأريض، والمسافة الزاحفة. يجب أن يتجنب التركيب الخارجي إجهادًا ميكانيكيًا على الطرفيات ويحافظ على حماية أسلاك الثانوي من دخول المياه.

الأبعاد

البند البعد / الملاحظة
نوع الهيكل محول تيار خارجي معزول بالصب، من النوع العمودي، مغلق تمامًا
تخطيط الطرفية الأولية وفقًا للرسم التخطيطي المعتمد
صندوق الطرفية الثانوية منطقة أسلاك ثانوية محمية وفقًا لتصميم المشروع
قاعدة التركيب قاعدة تركيب خارجية أو دعامة دعم وفقًا للرسم
المسافة الزاحفة يتم تأكيدها وفقًا لمستوى التلوث ومتطلبات المشروع
تأكيد الرسم مطلوب قبل التركيب الخارجي أو الاستبدال

ملاحظات السلامة

  • تأكيد الموديل الكامل، وفئة الجهد، ومستوى العزل، ومتطلبات مقاومة التلوث الخارجي قبل الطلب.
  • فحص قاعدة التركيب، والمسافة بين الأطوار، واتجاه الطرفية الأولية قبل التركيب.
  • تأكيد إغلاق الطرفية الثانوية وحماية مخرج الكابل للخدمة الخارجية.
  • توصيل P1/P2 وS1/S2 وفقًا لعلامات القطبية ومخطط أسلاك المشروع.
  • لا يجوز ترك دائرة الثانوي لمحول التيار مفتوحة أثناء تشغيل الدائرة الأولية.
  • قبل فصل أجهزة القياس أو المرحلات، قصِر دائرة الثانوي المقابلة عبر جهاز قصر مناسب.
  • يجب أن يتم التركيب والصيانة بواسطة موظفين مؤهلين في مجال الكهرباء ذات الجهد المتوسط.

معلومات الطلب

  • موديل المنتج: LZZW6-10 أو LZZW-10/12
  • جهد النظام: 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت
  • التيار الأساسي المقنّن والتيار الثانوي المقنّن
  • تركيب درجة الدقة والخرج المقنّن
  • مستوى العزل المقنّن ومتطلبات فئة التلوث الخارجي
  • التيار الحراري القصير الأمد المقنّن والتيار الديناميكي المقنّن
  • التفريغ الجزئي، والمسافة الزاحفة، ومتطلبات المعيار
  • رسم التركيب الخارجي، واتجاه الطرفية، وتفاصيل قاعدة التركيب
  • الكمية، والشهادات، وتقارير الاختبار الروتيني، ومتطلبات وضع الملصقات والتغليف

دليل الاختيار

  1. تأكيد التركيب الخارجي: اختر هذا الموديل عندما يعمل محول التيار في بيئة خارجية معرضة للرطوبة والتلوث والعوامل الجوية.
  2. تأكيد فئة الجهد: استخدمه لأنظمة من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت مع تنسيق عزل 12/42/75 كيلوفولت.
  3. اختيار نسبة التيار: اختر التيار الأساسي المقنّن وفقًا لحمل الدائرة، ونطاق القياس، وإعداد حماية المرحلات.
  4. تحديد تركيب الدقة: اختر تركيبات 0.2S، 0.2، 0.5، 0.5S أو 10P وفقًا لمتطلبات القياس والحماية.
  5. التحقق من العزل الخارجي: تأكيد فئة مقاومة التلوث، والمسافة الزاحفة، ومتطلبات التفريغ الجزئي، وبيئة التشغيل.
  6. التحقق من تيار التحمل: مطابقة التيار الحراري والديناميكي المقنّنين مع مستوى القصر في النظام.
  7. اعتماد الرسم النهائي: تأكيد تخطيط الطرفية، وقاعدة التركيب، ونقطة التأريض، وحماية الطرفية الثانوية قبل الإنتاج.

الأسئلة الشائعة

إنه محول تيار خارجي من النوع العمودي، معزول بالصب الكامل، مخصص للقياس، والقياس، وحماية المرحلات في أنظمة من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت.

تُختار محولات التيار الداخلية LZZBJ9 أساسًا وفقًا لتخطيط الخزانة، وعرض الجسم، والتكوين الثانوي. بينما يجب أن تأخذ محولات التيار الخارجية LZZW بعين الاعتبار أيضًا العزل الخارجي، وفئة مقاومة التلوث، والمطر، والرطوبة، والمسافة الزاحفة، وظروف التركيب المكشوفة.

إنه مناسب لأنظمة من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت عند تأكيد مستوى العزل، وفئة التلوث، ومتطلبات معايير المشروع.

تشير إلى أن المنتج مخصص للخدمة الخارجية مع متطلبات معينة لتحمل التلوث. بالنسبة للبيئات شديدة التلوث أو الساحلية أو الصناعية، يجب تأكيد المسافة الزاحفة ومستوى العزل بشكل منفصل.

تشمل التركيبات النموذجية 0.2S/0.2/10P، 0.2/10P، 0.5/10P و0.5S/0.5/10P. يعتمد الاختيار النهائي لدرجة الدقة على متطلبات القياس والحماية.

قد يولّد الدائرة الثانوية المفتوحة جهدًا خطيرًا عندما تكون الدائرة الأولية مشغّلة. قبل فصل أجهزة القياس أو المرحلات، يجب قصر دائرة الثانوي بأمان.

يرجى تقديم الموديل، وجهد النظام، ونسبة التيار الأساسي، والتيار الثانوي، ودرجة الدقة، والخرج المقنّن، وفئة التلوث، ومستوى العزل، ومتطلبات Ith/Idyn، ورسم التركيب، وشهادات الاختبار المطلوبة.
