Mahsulotga umumiy ko’rib chiqish
LZZW6-10 / LZZW-10/12 tashqi tok transformatori — tashqi o’rta kuchlanishli taqsimlash tizimlari uchun ustun turidagi, to’liq yopiq quyilgan izolyatsiyali tok transformatoridir. U 50 Hz yoki 60 Hz nominal chastotali 10 kV, 11 kV va 12 kV sinfli o’zgaruvchan tok tizimlarida tokni o’lchash, elektr energiyasini hisoblash va releli himoya qilish uchun ishlatiladi.
Ushbu mahsulot oddiy ichki kvartsli kommutatsiya apparatlari uchun mo’ljallangan tok transformatoridan farqli o’laroq, tashqi ifloslanishga chidamli ustun turidagi TT (tok transformatori) sifatida pozitsiyalash kerak. Uning asosiy afzalligi tashqi muhitda ishlashdagi izolyatsiya ishonchliligida: namlik, chang, yomg’ir, sirt ifloslanishi va tashqi taqsimlash jihozlari o’rnatiladigan ochiq joylarda foydalanish sharoitiga mos ravishda kvarts bilan to’liq berkitilgan korpus, ustun turidagi tayanch konstruksiyasi, ifloslanishga qarshi dizayn hamda qisman razryadni boshqarish nazarda tutilgan.
Mahsulot turi
| Element | Xususiyat |
|---|---|
| Mahsulot nomi | Ustun turidagi to’liq yopiq tashqi quyilgan izolyatsiyali tok transformatori |
| Model seriyasi | LZZW6-10 / LZZW-10/12 |
| O’rnatish sharti | Tashqi |
| Konstruksiya | Ustun turidagi, to’liq yopiq, qattiq quyilgan izolyatsiya |
| Tizim kuchlanish sohasi | 10 kV, 11 kV va 12 kV sinfli o’rta kuchlanishli tizimlar |
| Nominal izolyatsiya darajasi | 12/42/75 kV |
| Nominal chastota | 50 Hz / 60 Hz |
| Nominal ikkilamchi tok | 5 A / 1 A; loyiha talabiga ko’ra 2 A ham yetkazib berilishi mumkin |
| Yuklama quvvat koeffitsienti | cosφ = 0.8 orqaga siljish |
| Ifloslanishga chidamlilik sinfi | Sinf II standarti |

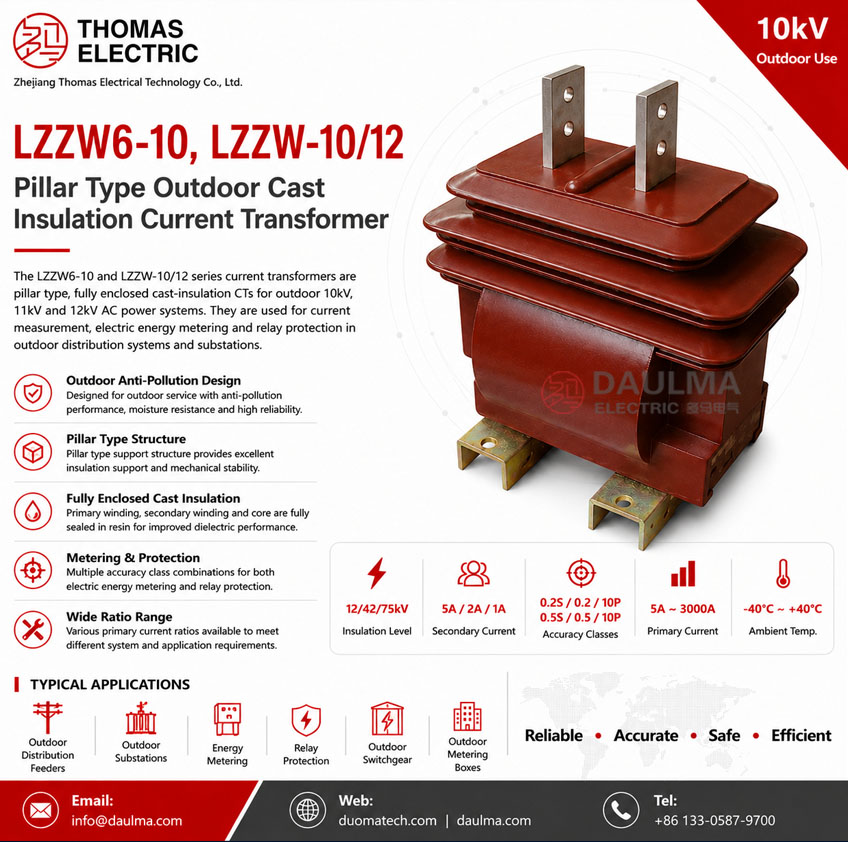

Mahsulot namoyishi
Qo’llash sohalari
- Tashqi 10 kV, 11 kV va 12 kV sinfli taqsimlash liniyalari
- Tashqi past kuchlanishli transformator stansiyalari, ustunlarga o’rnatilgan jihozlar va ochiq havo ostidagi hisoblash nuqtalari
- Tokni o’lchash va elektr energiyasini hisoblash zanjirlari
- Tashqi kommutatsiya apparatlari va taqsimlash liniyalari uchun releli himoya zanjirlari
- Tashqi hisoblash qurilmalari va yuqori kuchlanishli hisoblash qutilari
- Ifloslanishga chidamli, namlikka chidamli va to’liq yopiq tashqi TT konstruksiyasini talab qiluvchi loyihalar
Xususiyatlari
- Tashqi ifloslanishga chidamli mo’ljallangan: LZZW seriyasi chang, namlik, yomg’ir va sirt ifloslanishini hisobga olgan holda ochiq tashqi sharoitda foydalanish uchun mo’ljallangan.
- Ustun turidagi tayanch konstruksiya: Ustun turidagi korpus tashqi o’rta kuchlanishli o’rnatish uchun izolyatsiya tayanchi va mexanik barqarorlikni ta’minlaydi.
- To’liq yopiq quyilgan izolyatsiya: Birlamchi o’tkazgich, ikkilamchi o’ram va magnit yadro kvarts bilan berkitilgan bo’lib, namlikka chidamlilik va dielektrik barqarorlikni yaxshilaydi.
- O’lchash va himoya uchun tanlov: Odatiy kombinatsiyalar: 0.2S/0.2/10P, 0.2/10P, 0.5/10P va 0.5S/0.5/10P.
- 12/42/75 kV izolyatsiya mosligi: Umumiy 10 kV, 11 kV va 12 kV sinfli tizimlar uchun mos keladi.
- O’zgaruvchan nisbat imkoniyati: Ko’p nisbatli konstruksiyalar loyiha talablari va pasport ma’lumotlariga ko’ra ishlab chiqarilishi mumkin.
Prinsipi
LZZW6-10 / LZZW-10/12 tok transformatori elektromagnit induksiya orqali o’rta kuchlanishli birlamchi tokni standartlashtirilgan ikkilamchi tokka aylantiradi. Birlamchi tok yadroda magnit oqimini hosil qiladi va ikkilamchi o’ram hisoblagichlar, releylar yoki monitoring qurilmalari uchun proporsional 5 A yoki 1 A signali beradi.
Tashqi TT tanlashda muhim muhandislik e’tibori faqat tok nisbati va aniqlik sinfigagina emas. Tashqi izolyatsiya darajasi, ifloslanish sinfi, yuzma masofa talabi, qisman razryad sharoiti, qisqa muddatli issiqlik tok, dinamik tok, o’rnatish tartibi hamda ikkilamchi terminalni himoya qilish birgalikda ko’rib chiqilishi kerak.
Model belgilash
| Kod | Ma’nosi |
|---|---|
| L | Tok transformatori |
| Z | Ustun turidagi / ustun turidagi tayanch konstruksiya |
| Z | Qattiq quyilgan izolyatsiya |
| W | Ifloslanishga qarshi / tashqi ifloslanishga chidamli dizayn |
| 6 / 10 | Nominal kuchlanish sinfi kodi |
| 10/12 | 10 kV katalog sinfi, 10 kV, 11 kV va 12 kV tizimlari uchun 12 kV izolyatsiya mosligi |
Texnik ma’lumotlar
| Element | Xususiyat |
|---|---|
| Model | LZZW6-10 / LZZW-10/12 |
| O’rnatish sharti | Tashqi |
| Nominal kuchlanish sinfi | 10 kV, 11 kV va 12 kV sinfli tizimlar |
| Nominal izolyatsiya darajasi | 12/42/75 kV |
| Nominal chastota | 50 Hz / 60 Hz |
| Nominal ikkilamchi tok | Loyiha talabiga ko’ra 5 A, 2 A yoki 1 A |
| Yuklama quvvat koeffitsienti | cosφ = 0.8 orqaga siljish |
| Aniqlik sinfi kombinatsiyalari | 0.2S/0.2/10P, 0.2/10P, 0.5/10P, 0.5S/0.5/10P va loyihaga xos kombinatsiyalar |
| Nominal chiqim | 0.2: 10 VA; 0.2S: 10 VA; 0.5S: 10 VA; 0.5: 15 VA; 10P: 15 VA standarti |
| Ifloslanishga chidamlilik sinfi | Sinf II standarti |
| Qisman razryad sharoiti | GB1208-2006 tok transformatori talablari bo’yicha |
| Qo’llaniladigan standartlar | IEC 60044-1, GB1208-2006 va mijozning maxsus talablari |
Tanlash jadvali
Quyidagi jadval veb-sayt uchun dastlabki tanlov qilish maqsadida taqdim etilgan texnik ma’lumotlardan tuzilgan. Aniqlik va chiqim qiymatlari jadvalni responsiv tartibda o’qish qulay bo’lishi uchun bir necha qatorlarga ajratilgan.
| Nominal birlamchi Tok (A) |
Aniqlik sinfi Kombinatsiyasi |
Nominal chiqim (VA) |
Nominal qisqa muddatli Issiqlik toki |
Nominal dinamik Tok |
|---|---|---|---|---|
| 20–40 / 40 | 0.2S / 0.2 / 10P 0.2 / 10P yoki 0.5 / 10P 0.5S / 0.5 / 10P |
0.2: 10 0.2S: 10 0.5S: 10 0.5: 15 10P: 15 |
6.3 kA | 15 kA |
| 30–60 / 60 | 9 kA | 22.5 kA | ||
| 40–75 / 75 | 15 kA | 37.5 kA | ||
| 50–100 / 100 | 18 kA | 45 kA | ||
| 75–150 / 150 | 25 kA | 55 kA | ||
| 100–200 / 200 | 50 kA | 110 kA | ||
| 150–300 / 300 | 60 kA | 130 kA | ||
| 200–400 / 400 | ||||
| 300–600 / 600 | ||||
| 400–800 / 800 | ||||
| 500–1000 / 1000 | ||||
| 1200–1500 | 80 kA | 100 kA | ||
| 2000–3000 | 80 kA | 100 kA |
Eslatma: Agar talab qilingan parametrlar jadvaldagi diapazondan tashqari bo’lsa, yakuniy qiymatlar ishlab chiqaruvchi va xaridor o’rtasidagi texnik kelishuv asosida tasdiqlanadi. Pasport ma’lumotlari va zavod test xulosalari asos qilinadi.
Tashqi izolyatsiya
LZZW tashqi TT va ichki kvartsli TT orasidagi asosiy farq tashqi izolyatsiya talabidir. TT korpusi ifloslanish ta’siri, sirt namligi, yomg’ir, chang hamda uzoq muddatli ultrabinafsha nurlanishni hisobga olishi kerak. Tashqi loyihalar uchun yakuniy tanlovdan oldin yuzma masofa, ifloslanishga chidamlilik sinfi va o’rnatish balandligini tasdiqlang.
| Tashqi omil | Muhandislik e’tibori | Tanlov eslatmasi |
|---|---|---|
| Ifloslanish ta’siri | Chang, tuzli tuman, sanoat ifloslanishi va sirt ifloslanishi | Ifloslanishga chidamlilik sinfini va yuzma masofani tasdiqlang. |
| Namlik va yomg’ir | Tashqi namlik, hoynahoy sirt namligi va kondensatsiya | To’liq yopiq quyilgan izolyatsiyadan foydalaning va to’g’ri o’rnatish yo’nalishini tanlang. |
| Izolyatsiya mosligi | Chastotali kuchlanishga chidamlilik va yorug’lik impulsi chidamliligi | 12/42/75 kV yoki loyihaga xos izolyatsiya darajasini tasdiqlang. |
| Qisman razryad | Ish kuchlanishidagi izolyatsiya sifati | GB1208-2006 qisman razryad talablari bo’yicha tekshiring. |
Terminallar
Birlamchi terminallar tasdiqlangan tashqi chizmaga muvofiq tashqi ustun turidagi TT korpusiga o’rnatilgan. Ikkilamchi terminallar namlikdan himoyalangan bo’lishi va ulash sxemasiga muvofiq ulanishi kerak. Hisoblash, o’lchash va releli himoya samaradorligi uchun to’g’ri polarlik belgilash juda muhimdir.
| Terminal maydoni | Funksiyasi | Muhandislik eslatmasi |
|---|---|---|
| P1 / P2 | Birlamchi tok terminallari | Tashqi o’rnatish chizmasi va tizim tok yo’nalishiga muvofiq ulang. |
| S1 / S2 | Ikkilamchi tok chiqishi | Polarlikka muvofiq hisoblagichlar, releylar yoki monitoring qurilmalariga ulang. |
| Yerga ulash nuqtasi | Xavfsizlik uchun yerga ulash | Yerga ulash transformator stansiyasi va tashqi jihozlar talablari bo’yicha amalga oshirilishi kerak. |
| Ikkilamchi qisqa tutash qurilmasi | Texnik xizmat ko’rsatish xavfsizligi | Asboblar yoki releylarni uzishdan oldin ikkilamchi zanjirni qisqa tutashingiz kerak. |
Xizmat ko’rsatish sharoitlari
- O’rnatish joyi: tashqi o’rta kuchlanishli taqsimlash tizimi
- Tizim kuchlanishi: 10 kV, 11 kV va 12 kV sinfli tarmoqlar
- Nominal chastota: 50 Hz / 60 Hz
- Nominal ikkilamchi tok: 5 A / 1 A, loyiha talabiga ko’ra 2 A ham mavjud
- Tashqi ifloslanishga chidamlilik talabi: sinf II standarti
- O’rnatish muhiti ifloslanish darajasi, balandlik, namlik, harorat, shamol yuklamasi va o’rnatish barqarorligi jihatidan tekshirilishi kerak.
- Qirg’oqbo’yi, yuqori namlik, kuchli ifloslanish yoki yuqori balandlikdagi ilovalar uchun yuzma masofa va izolyatsiya mosligi texnik jihatdan tasdiqlanishi kerak.
Standartlar va moslik
LZZW6-10 / LZZW-10/12 tashqi tok transformatori IEC 60044-1, GB1208-2006 hamda maxsus loyiha talablari asosida ishlab chiqarilishi mumkin. Qisman razryad test sharoitlari GB1208-2006 tok transformatori talablari bo’yicha amalga oshiriladi. Zamonaviy IEC loyihalari uchun parametrlar texnik kelishuv paytida tegishli IEC 61869 tok transformatori doirasiga ham tekshirilishi mumkin.
O’rnatish va o’lchamlar
Mahsulot tashqi ustun turidagi konstruksiyaga ega. O’rnatish paytida o’rnatish poydevori, birlamchi terminal yo’nalishi, fazalar orasidagi masofa, ikkilamchi terminal himoyasi, yerga ulash nuqtasi va yuzma masofani tasdiqlang. Tashqi o’rnatishda terminallarga mexanik kuchlanish ta’sir qilmasligi va ikkilamchi simlar suv kirishidan himoyalangan bo’lishi kerak.
O’lchamlar
| Element | O’lcham / Eslatma |
|---|---|
| Konstruksiya turi | Tashqi ustun turidagi to’liq yopiq quyilgan izolyatsiyali TT |
| Birlamchi terminal tartibi | Tasdiqlangan tashqi chizmaga muvofiq |
| Ikkilamchi terminal qutisi | Loyiha dizayniga muvofiq himoyalangan ikkilamchi simlar maydoni |
| O’rnatish poydevori | Chizmaga muvofiq tashqi o’rnatish poydevori yoki tayanch kronshteyn |
| Yuzma masofa | Ifloslanish darajasi va loyiha talabiga ko’ra tasdiqlanadi |
| Chizmani tasdiqlash | Tashqi o’rnatish yoki almashtirishdan oldin zarur |
Xavfsizlik eslatmalari
- Buyurtma berishdan oldin to’liq model, kuchlanish sinfi, izolyatsiya darajasi va tashqi ifloslanishga chidamlilik talabini tasdiqlang.
- O’rnatishdan oldin o’rnatish poydevori, fazalar orasidagi masofa va birlamchi terminal yo’nalishini tekshiring.
- Tashqi xizmat ko’rsatish uchun ikkilamchi terminalni berkitish va kabel chiqishini himoya qilishni tasdiqlang.
- P1/P2 va S1/S2 ni polarlik belgilari va loyiha ulash sxemasiga muvofiq ulang.
- Tok transformatorining ikkilamchi zanjiri birlamchi zanjir kuchlanishda bo’lganda ochiq zanjir bo’lishi mumkin emas.
- Hisoblagichlar yoki releylarni uzishdan oldin tegishli ikkilamchi zanjirni mos qisqa tutash qurilmasi orqali qisqa tutashingiz kerak.
- O’rnatish va texnik xizmat ko’rsatish malakali o’rta kuchlanishli elektr mutaxassislari tomonidan amalga oshirilishi kerak.
Buyurtma ma’lumotlari
- Mahsulot modeli: LZZW6-10 yoki LZZW-10/12
- Tizim kuchlanishi: 10 kV, 11 kV yoki 12 kV
- Nominal birlamchi tok va nominal ikkilamchi tok
- Aniqlik sinfi kombinatsiyasi va nominal chiqim
- Nominal izolyatsiya darajasi va tashqi ifloslanish sinfi talabi
- Nominal qisqa muddatli issiqlik toki va nominal dinamik tok
- Qisman razryad, yuzma masofa va standart talabi
- Tashqi o’rnatish chizmasi, terminal yo’nalishi va o’rnatish poydevori tafsilotlari
- Miqdori, sertifikatlar, rutin test xulosalari, yorliqlash va qadoqlash talablari
Tanlov bo’yicha yo’riqnoma
- Tashqi o’rnatishni tasdiqlang: TT namlik, ifloslanish va ob-havo ta’sirida tashqi sharoitda ishlash kerak bo’lganda ushbu modelni tanlang.
- Kuchlanish sinfini tasdiqlang: 12/42/75 kV izolyatsiya mosligi bilan 10 kV, 11 kV va 12 kV sinfli tizimlar uchun foydalaning.
- Tok nisbatini tanlang: Taqsimlash liniyasi yuklamasiga, hisoblash diapazoniga va releli himoya sozlamalariga qarab nominal birlamchi tokni tanlang.
- Aniqlik kombinatsiyasini belgilang: Hisoblash va himoya talablari asosida 0.2S, 0.2, 0.5, 0.5S yoki 10P kombinatsiyalarini tanlang.
- Tashqi izolyatsiyani tekshiring: Ifloslanishga chidamlilik sinfini, yuzma masofani, qisman razryad talabini va xizmat ko’rsatish muhitini tasdiqlang.
- Chidamlilik tokini tekshiring: Nominal issiqlik va dinamik tokni tizim qisqa tutash darajasiga moslang.
- Yakuniy chizmani tasdiqlang: Ishlab chiqarishdan oldin terminal tartibini, o’rnatish poydevorini, yerga ulash nuqtasini va ikkilamchi terminal himoyasini tasdiqlang.
