LZZBJ9-12/175b/2S, AS12 ইনডোর এপক্সি কাস্ট-রেজিন কারেন্ট ট্রান্সফরমার

পণ্য সংক্ষিপ্ত বিবরণ

LZZBJ9-12/175b/2S কারেন্ট ট্রান্সফরমার, যা AS12/175b/2S নামেও উল্লেখ করা হয়, এটি একটি ইনডোর এপক্সি রেজিন কাস্ট, সম্পূর্ণ এনক্লোজড, পোস্ট-টাইপ কারেন্ট ট্রান্সফরমার যা মিডিয়াম-ভোল্টেজ সুইচগিয়ার অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি 10kV, 11kV এবং 12kV ক্লাস পাওয়ার সিস্টেমে কারেন্ট মাপার জন্য, বৈদ্যুতিক শক্তি মিটারিং, ফিডার মনিটরিং এবং রিলে প্রোটেকশনে ব্যবহৃত হয়।

175b ভার্সনটি একটি মিডিয়াম-উইথ সাপোর্ট CT হিসাবে অবস্থান করে যা সুইচগিয়ার লেআউটের জন্য প্রয়োজন যেখানে কমপ্যাক্ট বডি ডিজাইনের তুলনায় আরও বেশি টার্মিনাল ক্লিয়ারেন্স এবং শক্তিশালী প্রাইমারি-কানেকশন স্পেস প্রয়োজন। এর এপক্সি রেজিন কাস্টিং ইনসুলেশন, মেকানিক্যাল সাপোর্ট এবং পরিবেশগত সুরক্ষাকে এক বডিতে একীভূত করে, যা আর্দ্রতা, ধুলো বা দীর্ঘমেয়াদী থার্মাল সাইক্লিংয়ের সংস্পর্শে থাকা ইনডোর ক্যাবিনেটে CT-এর স্থিতিশীল কর্মক্ষমতা বজায় রাখতে সাহায্য করে।

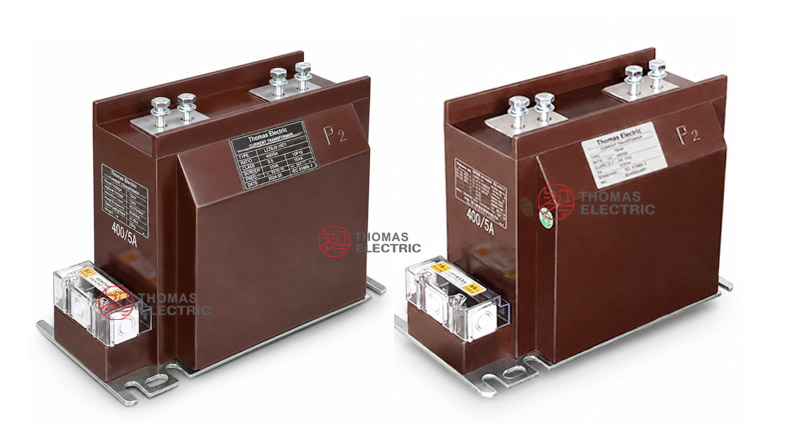

পণ্যের ধরন

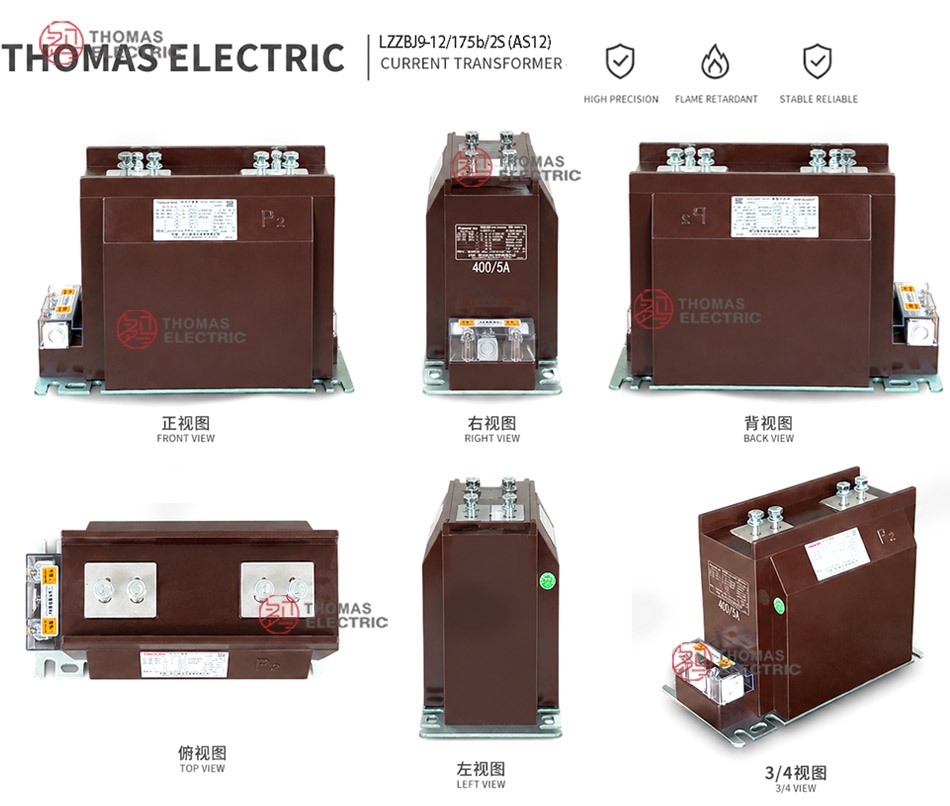

পণ্য প্রদর্শন

অ্যাপ্লিকেশন

• 10kV, 11kV এবং 12kV ডিস্ট্রিবিউশন নেটওয়ার্কে ব্যবহৃত ইনডোর 12kV-ক্লাস সুইচগিয়ার
• সেন্টার-মাউন্টেড বা উইথড্রয়েবল সুইচগিয়ার যেখানে পোস্ট-টাইপ CT ইনস্টলেশন প্রয়োজন
• মিটারিং ক্যাবিনেট যেখানে একটি সেকেন্ডারি সার্কিট মাপার বা এনার্জি মিটারিংয়ের জন্য ব্যবহৃত হয়
• প্রোটেকশন প্যানেল যেখানে দ্বিতীয় সেকেন্ডারি সার্কিট ফিডার বা ট্রান্সফরমার প্রোটেকশন রিলের সাথে সংযুক্ত থাকে
• রিট্রোফিট প্রকল্প যেখানে 175b বডি সাইজ প্রয়োজন এবং মাউন্টিং ও টার্মিনাল লেআউট নিশ্চিত করা হয়েছে
• সুইচগিয়ার ডিজাইন যেখানে ঐচ্ছিক লাইভ ডিসপ্লে ডিভাইস সমন্বয় প্রয়োজন

বৈশিষ্ট্য

• 175b মিডিয়াম-উইথ বডি: কমপ্যাক্ট-উইথ ভ্যারিয়েন্টের তুলনায় প্রাইমারি টার্মিনাল ব্যবস্থা এবং বাসবার কানেকশনের জন্য আরও বেশি ব্যবহারযোগ্য স্থান প্রদান করে।
• এপক্সি রেজিন কাস্ট ইনসুলেশন: সম্পূর্ণ এনক্লোজড ইনসুলেশন বডি সুইচগিয়ারের ভিতরে আর্দ্রতা প্রতিরোধ, পৃষ্ঠ ইনসুলেশন স্থিতিশীলতা এবং মেকানিক্যাল সুরক্ষা উন্নত করে।
• টু-সেকেন্ডারি ডিজাইন: 2S ব্যবস্থা মিটারিং এবং প্রোটেকশন সার্কিটের সমন্বয়ের জন্য উপযুক্ত যেখানে বৃহত্তর মাল্টি-কোর CT বডির প্রয়োজন হয় না।
• নির্ভরযোগ্য প্রাইমারি ফাস্টেনিং: ইনস্টলেশনের সময় প্রাইমারি কন্ডাক্টর বোল্ট দ্বারা টানা হয়, যা স্থিতিশীল কন্টাক্ট রেজিস্ট্যান্স সমর্থন করে এবং কানেকশন হিটিংয়ের ঝুঁকি কমায়।
• ঐচ্ছিক লাইভ ডিসপ্লে ইন্টারফেস: প্রকল্পে দুটির বেশি সেকেন্ডারি উইন্ডিং না থাকলে, ক্যাবিনেট স্কিম অনুযায়ী লাইভ ডিসপ্লে ডিভাইস একীভূত করা যেতে পারে।
• IEC-স্টাইল 12kV অ্যাপ্লিকেশন: 12/42/75kV ইনসুলেশন সমন্বয় ব্যবহার করে আন্তর্জাতিক 10kV, 11kV এবং 12kV ক্লাস নেটওয়ার্কের জন্য উপযুক্ত।

নীতি

অপারেশনের সময়, প্রাইমারি কারেন্ট প্রাইমারি কন্ডাক্টর পথ দিয়ে প্রবাহিত হয় এবং CT কোরে চৌম্বকীয় ফ্লাক্স স্থাপন করে। সেকেন্ডারি উইন্ডিং এই চৌম্বকীয় ফ্লাক্সকে মিটার, রিলে বা মনিটরিং ডিভাইসের জন্য একটি স্ট্যান্ডার্ডাইজড লো-কারেন্ট সিগন্যালে রূপান্তর করে। কাস্ট-রেজিন বডি মিডিয়াম-ভোল্টেজ প্রাইমারি পাশ এবং লো-ভোল্টেজ সেকেন্ডারি পাশের মধ্যে প্রয়োজনীয় ইনসুলেশন দূরত্ব প্রদান করে।

175b/2S কনফিগারেশনের জন্য, দুটি সেকেন্ডারি সার্কিট বিভিন্ন ফাংশনে বরাদ্দ করা যেতে পারে। একটি কোর সঠিক মাপার বা এনার্জি মিটারিংয়ের জন্য ব্যবহার করা যেতে পারে, অন্যদিকে অন্যটি প্রোটেকশন ডিউটির জন্য নির্বাচন করা যেতে পারে। রেটেড বার্ডেন, অ্যাকুরেসি ক্লাস এবং শর্ট-সার্কিট উইথস্ট্যান্ড মানগুলি একসাথে পরীক্ষা করতে হবে যাতে অ্যাকুরেসি ক্ষতি বা প্রোটেকশন মিসঅপারেশন এড়ানো যায়।

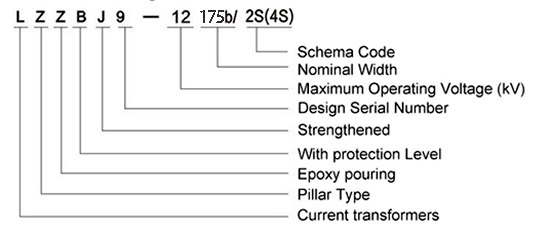

মডেল ডিজিগনেশন

মডেল কোডটি নিম্নরূপ ব্যাখ্যা করা যেতে পারে:

টেকনিক্যাল ডেটা

টার্মিনাল

2S স্কিম্যাটিক গঠন একটি টু-সেকেন্ডারি ব্যবস্থা নির্দেশ করে। পণ্যটি মিটারিং এবং প্রোটেকশনের জন্য পৃথক সেকেন্ডারি সার্কিট সহ সরবরাহ করা যেতে পারে। সাধারণ টার্মিনাল মার্কিংয়ের মধ্যে রয়েছে প্রাইমারি পাশের জন্য P1 / P2 এবং সেকেন্ডারি কোরের জন্য 1S1 / 1S2, 2S1 / 2S2। চূড়ান্ত টার্মিনাল ব্যবস্থা অনুমোদিত ড্রয়িং এবং নেমপ্লেট অনুযায়ী নিশ্চিত করতে হবে।

নির্বাচন টেবিল

নিম্নলিখিত টেবিলটি রেটেড প্রাইমারি কারেন্ট রেঞ্জ এবং সাধারণ মিটারিং/প্রোটেকশন কনফিগারেশন অনুযায়ী সাজানো হয়েছে। ওয়েবসাইট পৃষ্ঠা এবং মোবাইল লেআউটে পাঠযোগ্যতা উন্নত করার জন্য দীর্ঘ অ্যাকুরেসি এবং আউটপুট ডেটা একাধিক লাইনে মোড়ানো হয়েছে।

নোট: উপরের মানগুলি টেকনিক্যাল নির্বাচন রেফারেন্সের জন্য। যদি প্রকল্পের প্রয়োজনীয়তা তালিকাভুক্ত রেঞ্জের বাইরে হয়, তবে চূড়ান্ত পরামিতিগুলি প্রস্তুতকারক এবং ক্রেতার মধ্যে চুক্তি দ্বারা নিশ্চিত করতে হবে। নেমপ্লেট ডেটা, অনুমোদিত ড্রয়িং এবং ফ্যাক্টরি টেস্ট রিপোর্ট প্রাধান্য পাবে।

গঠন রেফারেন্স

সার্ভিস শর্তাবলী

• ইনস্টলেশন অবস্থান: ইনডোর মিডিয়াম-ভোল্টেজ সুইচগিয়ার
• সিস্টেম ভোল্টেজ: 10kV, 11kV এবং 12kV ক্লাস নেটওয়ার্ক
• রেটেড ফ্রিকোয়েন্সি: 50Hz / 60Hz
• পরিবেশগত তাপমাত্রা: -5°C থেকে +40°C
• ইনস্টলেশন পরিবেশটি তীব্র কম্পন, পরিবাহী ধুলো, ক্ষয়কারক গ্যাস, বিস্ফোরক মাধ্যম, ভারী দূষণ এবং অস্বাভাবিক ঘনীভবন থেকে মুক্ত হওয়া উচিত।
• উচ্চ উচ্চতা, আর্দ্র, উপকূলীয়, উচ্চ-দূষণ বা বিশেষ সুইচগিয়ার অবস্থার জন্য, অর্ডার করার আগে টেকনিক্যাল নিশ্চিতকরণ প্রয়োজন।

স্ট্যান্ডার্ড এবং অনুসরণ

LZZBJ9-12/175b/2S কারেন্ট ট্রান্সফরমার GB 20840.1-2010, GB 20840.2-2014, IEC 61869-2:2012 এবং বিশেষ প্রকল্প প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে। রুটিন টেস্টগুলি সাধারণত অনুপাত টেস্ট, পোলারিটি যাচাইকরণ, অ্যাকুরেসি টেস্ট, ডাইইলেকট্রিক উইথস্ট্যান্ড টেস্ট, ইনসুলেশন পরীক্ষা এবং চেহারা পরীক্ষা অন্তর্ভুক্ত করে। অতিরিক্ত প্রকল্প-নির্দিষ্ট টেস্ট ডকুমেন্টগুলি টেকনিক্যাল চুক্তি অনুযায়ী নিশ্চিত করা যেতে পারে।

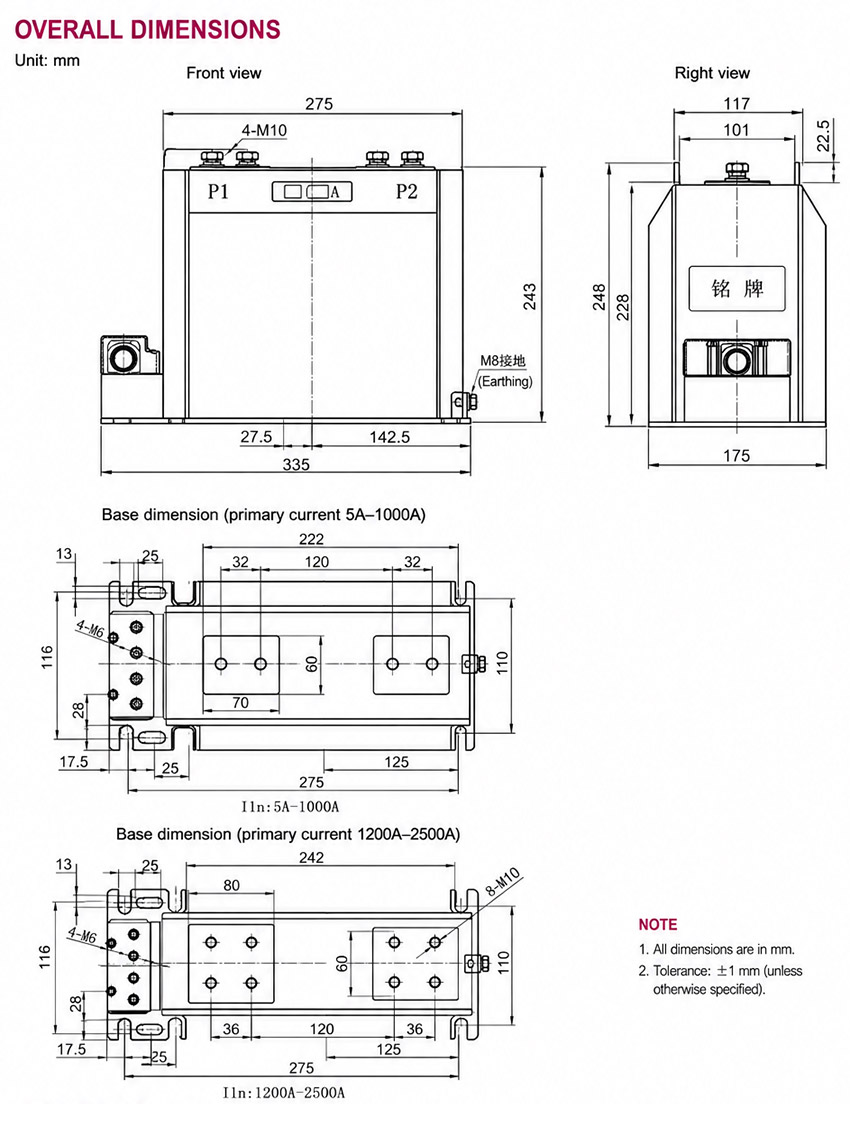

ইনস্টলেশন এবং মাত্রা

পণ্যটি শীর্ষ প্রাইমারি টার্মিনাল এবং নিম্ন সেকেন্ডারি টার্মিনাল ব্যবস্থা সহ একটি ইনডোর সাপোর্ট-টাইপ গঠন গ্রহণ করে। 175b গঠন সুইচগিয়ার মাউন্টিং স্পেস, টার্মিনাল দিক, বাসবার ক্লিয়ারেন্স এবং সেকেন্ডারি টার্মিনাল অ্যাক্সেস অনুযায়ী নির্বাচন করতে হবে। সুইচগিয়ার উৎপাদন বা প্রতিস্থাপনের আগে অনুমোদিত ড্রয়িং ব্যবহার করতে হবে।

মাত্রা

নিরাপত্তা নোট

• ইনস্টলেশনের আগে মডেল, কারেন্ট অনুপাত, সেকেন্ডারি কারেন্ট, অ্যাকুরেসি কম্বিনেশন, রেটেড আউটপুট এবং ইনসুলেশন লেভেল নিশ্চিত করুন।
• অ্যাসেম্বলির আগে মাউন্টিং স্পেস, বাসবার কানেকশন, প্রাইমারি টার্মিনাল অবস্থান, সেকেন্ডারি টার্মিনাল লেআউট এবং ফেজ ক্লিয়ারেন্স পরীক্ষা করুন।
• ইনস্টলেশনের সময় প্রাইমারি বোল্টগুলি সঠিকভাবে টানুন যাতে নির্ভরযোগ্য বৈদ্যুতিক যোগাযোগ নিশ্চিত হয়।
• নির্বাচিত 175b/2S গঠন এবং টার্মিনাল ব্যবস্থার জন্য অনুমোদিত ড্রয়িং ব্যবহার করুন।
• P1/P2 এবং সেকেন্ডারি টার্মিনালগুলি পোলারিটি মার্কিং এবং প্রকল্প ওয়্যারিং ডায়াগ্রাম অনুযায়ী সংযুক্ত করুন।
• প্রাইমারি সার্কিট চালু থাকাকালীন কারেন্ট ট্রান্সফরমারের সেকেন্ডারি সার্কিট খোলা থাকা উচিত নয়।
• মিটার বা রিলে বিচ্ছিন্ন করার আগে, অনুমোদিত শর্টিং টার্মিনাল ব্লকের মাধ্যমে সেকেন্ডারি সার্কিট শর্ট-সার্কিট করুন।

অর্ডারিং তথ্য

• পণ্য মডেল: LZZBJ9-12/175b/2S বা AS12/175b/2S
• রেটেড প্রাইমারি কারেন্ট এবং রেটেড সেকেন্ডারি কারেন্ট
• প্রতিটি সেকেন্ডারি কোরের জন্য অ্যাকুরেসি ক্লাস কম্বিনেশন এবং রেটেড আউটপুট
• রেটেড ইনসুলেশন লেভেল এবং প্রযোজ্য স্ট্যান্ডার্ড
• প্রয়োজনীয় শর্ট-টাইম থার্মাল কারেন্ট এবং ডাইনামিক কারেন্ট
• সেকেন্ডারি কোর পরিমাণ, স্কিম্যাটিক কোড এবং টার্মিনাল মার্কিং প্রয়োজনীয়তা
• প্রয়োজন হলে লাইভ ডিসপ্লে ডিভাইস প্রয়োজনীয়তা
• সুইচগিয়ার লেআউট, মাউন্টিং মাত্রা এবং প্রাইমারি টার্মিনাল দিক
• পরিমাণ, সার্টিফিকেট, রুটিন টেস্ট রিপোর্ট, লেবেলিং এবং প্যাকেজিং প্রয়োজনীয়তা

নির্বাচন গাইড

1. নামকরণ নিশ্চিত করুন: প্রকল্প ডকুমেন্ট, ড্রয়িং এবং নেমপ্লেট প্রয়োজনীয়তা অনুযায়ী LZZBJ9-12/175b/2S বা AS12/175b/2S ব্যবহার করুন।
2. ক্যাবিনেট ফিট পরীক্ষা করুন: যাচাই করুন যে 175b বডি সাইজ সুইচগিয়ার গভীরতা, বাসবার অবস্থান এবং সেকেন্ডারি টার্মিনাল অ্যাক্সেসের সাথে মেলে কিনা।
3. দুটি সেকেন্ডারি সার্কিট সংজ্ঞায়িত করুন: প্রতিটি সেকেন্ডারি কোর স্পষ্টভাবে বরাদ্দ করুন, যেমন মাপার + প্রোটেকশন বা মিটারিং + প্রোটেকশন।
4. অনুপাত এবং বার্ডেন নির্বাচন করুন: প্রাইমারি কারেন্ট, সেকেন্ডারি কারেন্ট এবং রেটেড বার্ডেন সংযুক্ত যন্ত্র, রিলে এবং কেবল দৈর্ঘ্যের সাথে মেলান।
5. প্রোটেকশন ডিউটি নিশ্চিত করুন: রিলে সেটিং এবং সুইচগিয়ার ফল্ট কারেন্টের বিরুদ্ধে প্রোটেকশন অ্যাকুরেসি ক্লাস এবং শর্ট-সার্কিট উইথস্ট্যান্ড লেভেল পরীক্ষা করুন।
6. লাইভ ডিসপ্লে প্রয়োজনীয়তা পর্যালোচনা করুন: নিশ্চিত করুন যে ঐচ্ছিক লাইভ ডিসপ্লে ডিভাইস প্রয়োজন কিনা এবং এটি নির্বাচিত টু-সেকেন্ডারি ব্যবস্থার সাথে সামঞ্জস্যপূর্ণ কিনা।
7. প্রথমে ড্রয়িং অনুমোদন করুন: উৎপাদনের আগে প্রাইমারি টার্মিনাল স্পেসিং, মাউন্টিং হোল, টার্মিনাল বক্স অবস্থান এবং পোলারিটি মার্কিং নিশ্চিত করুন।
