Mahsulotga umumiy ko’rib chiqish
LZZBJ9-12/175b/2S tok transformatori, shuningdek, AS12/175b/2S sifatida ham qayd etilgan, o’rta kuchlanishli kommutatsion apparatlar uchun mo’ljallangan ichki epoksid smola quyishli, to’liq yopiq, ustun turidagi tok transformatoridir. U 10kV, 11kV va 12kV sinfli elektr tarmoqlarida tokni o’lchash, elektr energiyasini hisoblash, liniya nazorati va releli himoya uchun ishlatiladi.
175b versiyasi kompakt korpusli konstruksiyalarga qaraganda birlamchi terminal uchun ko’proq joy va mustahkamroq birlamchi ulanish maydonini talab qiluvchi kommutatsion apparat sxemalari uchun o’rta kenglikdagi qo’llab-quvvatlovchi tok transformatori sifatida mo’ljallangan. Epoksid smola quyish izolyatsiya, mexanik qo’llab-quvvatlash va atrof-muhitdan himoyani bitta korpusda birlashtiradi, bu esa namlik, chang yoki uzoq muddatli issiqlik sikliga duch keladigan ichki shkafchalarda tok transformatorining barqaror ishlashini ta’minlaydi.
Mahsulot turi
| Element | Xususiyatlari |
|---|---|
| Mahsulot nomi | Ichki epoksid smola quyishli tok transformatori |
| Model seriyasi | LZZBJ9-12/175b/2S / AS12/175b/2S |
| Konstruksiya | Ichki, to’liq yopiq, ustun turidagi, epoksid quyishli izolyatsiyali tuzilma |
| Kuchlanish sinfi | 10kV, 11kV va 12kV sinfli o’rta kuchlanishli tizimlar |
| Nominal izolyatsiya darajasi | 12/42/75kV |
| Nominal chastota | 50Hz / 60Hz |
| Ikkilamchi tok | 5A yoki 1A |
| Ikkilamchi tuzilma | 2S ikkilamchi konfiguratsiya |
| O’rnatish | Ichki kommutatsion apparat / markaziy o’rnatilgan kommutatsion apparat o’rnatish |
| Qo’llanilishi | Tokni o’lchash, energiya hisobi, releli himoya va liniya nazorati |

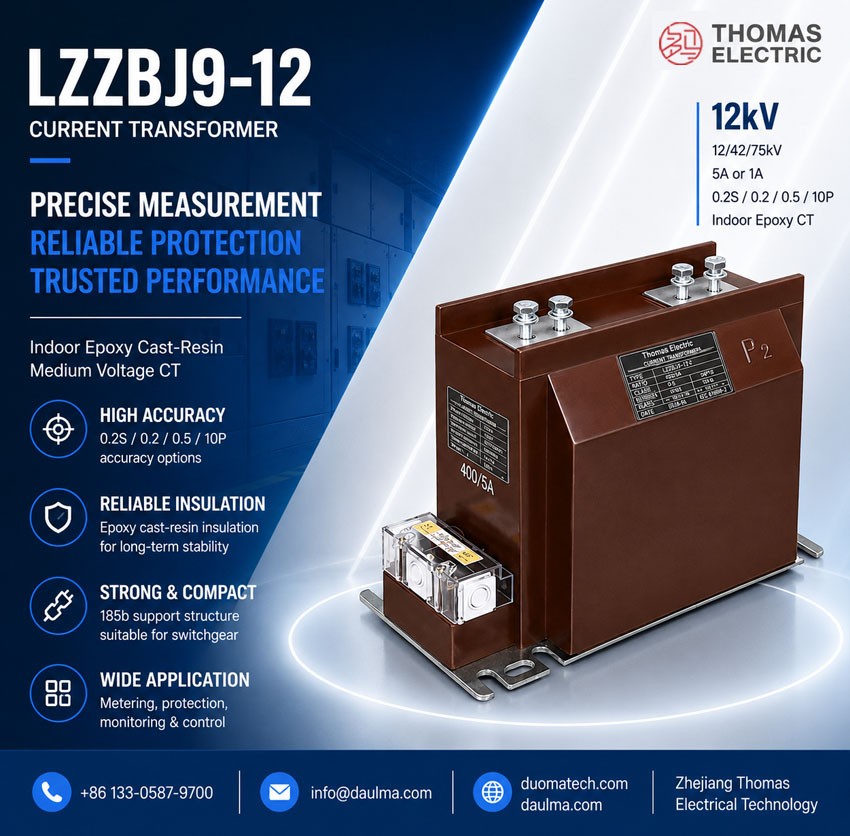

Mahsulot namoyishi
Qo’llanilish sohalari
- 10kV, 11kV va 12kV taqsimlash tarmoqlarida foydalaniladigan ichki 12kV sinfli kommutatsion apparatlar
- Ustun turidagi tok transformatorini o’rnatishni talab qiluvchi markaziy yoki chiqariladigan kommutatsion apparatlar
- Bitta ikkilamchi zanjir o’lchash yoki energiya hisobi uchun ishlatiladigan hisob-kitob shkafchalari
- Ikkilamchi ikkinchi zanjir liniya yoki transformator himoya relelariga ulangan himoya panellari
- O’rnatish va terminal sxemasini tasdiqlagan holda 175b korpus hajmini talab qiluvchi modernizatsiya loyihalari
- Ixtiyoriy jonli displey qurilmasi mosligini talab qiluvchi kommutatsion apparat dizaynlari
Xususiyatlari
- 175b o’rta kenglikdagi korpus: Kompakt kenglikdagi variantlarga qaraganda birlamchi terminalni joylashtirish va magistral ulanish uchun ko’proq amaliy joy beradi.
- Epoksid smola quyishli izolyatsiya: To’liq yopiq izolyatsiya korpusi namga chidamlilikni, sirt izolyatsiyasining barqarorligini va kommutatsion apparat ichida mexanik himoyani yaxshilaydi.
- Ikkita ikkilamchi zanjirli dizayn: Kattaroq ko’p yadroli tok transformatori korpusini talab qilmaydigan o’lchash va himoya zanjirlarini birlashtirish uchun 2S sxemasi mos keladi.
- Ishonchli birlamchi mahkamlash: Birlamchi o’tkazgich o’rnatish paytida boltlar bilan mahkamlanadi, bu barqaror kontakt qarshiligini ta’minlab, ulanishda qizish xavfini kamaytiradi.
- Ixtiyoriy jonli displey interfeysi: Ikkita yoki undan kam ikkilamchi o’ramga ega bo’lgan loyihalar uchun kabinet sxemasiga muvofiq jonli displey qurilmasini integratsiya qilish mumkin.
- IEC uslubidagi 12kV qo’llanilishi: 12/42/75kV izolyatsiya mosligidan foydalangan holda xalqaro 10kV, 11kV va 12kV sinfli tarmoqlar uchun mos keladi.
Prinsipi
Ishtirok etish paytida birlamchi tok birlamchi o’tkazgich yo’lagidan o’tib, tok transformatori yadrosida magnit oqimini hosil qiladi. Ikkilamchi o’ram bu magnit oqimini hisoblagichlar, relelar yoki nazorat qilish qurilmalari uchun standartlashtirilgan past tokli signalga aylantiradi. Quyishli smola korpusi o’rta kuchlanishli birlamchi tomon va past kuchlanishli ikkilamchi tomon o’rtasida kerakli izolyatsiya masofasini ta’minlaydi.
175b/2S konfiguratsiyasi uchun ikkita ikkilamchi zanjir turli vazifalarga ajratilishi mumkin. Bir yadro aniq o’lchash yoki energiya hisobi uchun ishlatilishi mumkin, boshqasi esa himoya vazifasi uchun tanlanishi mumkin. Nominal yuklama, aniqlik sinfi va qisqa tutashuvga chidamlilik qiymatlari aniqlikning yo’qolishini yoki himoyaning noto’g’ri ishlashini oldini olish uchun birgalikda tekshirilishi kerak.
Model belgilash
Model kodi quyidagicha izohlanadi:
| Kod | Ma’nosi |
|---|---|
| L | Tok transformatori |
| Z | Ichki tur / ustun turidagi tuzilma |
| Z | Epoksid smola quyishli izolyatsiya / to’liq yopiq tuzilma |
| B | Himoya darajasi bilan |
| J | Mustahkamlangan dizayn |
| 9 | Dizayn seriya raqami |
| 12 | Maksimal ish kuchlanishi / 12kV sinfi |
| 175b | Nominal kenglik / tuzilma o’lchov kodi |
| 2S | Ikkilamchi sxema kodi / ikkita ikkilamchi konfiguratsiya |
| AS12 | Xuddi shu ichki epoksid quyishli tok transformatori platformasi uchun ixtiyoriy 12kV seriya belgilashi |
Texnik ma’lumotlar
| Element | Xususiyatlari |
|---|---|
| Nominal kuchlanish sinfi | 10kV, 11kV va 12kV sinfli ichki tizimlar |
| Nominal izolyatsiya darajasi | 12/42/75kV |
| Nominal chastota | 50Hz / 60Hz |
| Nominal birlamchi tok | Namuna ma’lumotlariga ko’ra 1A dan 1200A gacha; boshqa nisbatlar kelishuvga bog’liq |
| Nominal ikkilamchi tok | 5A yoki 1A |
| Aniqlik kombinatsiyasi | 0.2S/10P, 0.2/10P, 0.5/10P, 0.2S/0.5, 0.5/0.5 yoki loyiha uchun maxsus o’lchash/himoya kombinatsiyalari |
| Nominal chiqish | Joriy nisbat, aniqlik sinfi va yadro konfiguratsiyasiga qarab 10VA / 20VA / 30VA |
| Atrof-muhit harorati | -5°C dan +40°C gacha |
| Izolyatsiya vositasi | Epoksid smola |
| O’rnatish turi | Ichki qo’llab-quvvatlovchi tur / kommutatsion apparat o’rnatish |
| Qo’llaniladigan standartlar | GB 20840.1-2010, GB 20840.2-2014, IEC 61869-2:2012 va maxsus loyiha talablari |
Terminallar
2S sxema tuzilmasi ikkita ikkilamchi zanjirni ko’rsatadi. Mahsulot o’lchash va himoya uchun alohida ikkilamchi zanjirlar bilan yetkazib berilishi mumkin. Odatiy terminal belgilari birlamchi tomon uchun P1 / P2 va ikkilamchi yadrolar uchun 1S1 / 1S2, 2S1 / 2S2 ni o’z ichiga oladi. Yakuniy terminal sxemasi tasdiqlangan chizma va nom plakati asosida tasdiqlanishi kerak.
| Terminal Belgilash |
Funksiyasi | Qo’llash Eslatma |
|---|---|---|
| P1 / P2 | Birlamchi terminallar | Birlamchi tok yo’nalishi va magistral ulanishi loyiha simli diagrammasiga rioya qilinishi kerak. |
| 1S1 / 1S2 | Birinchi ikkilamchi yadro | Odatda o’lchash, o’lchov yoki birinchi ko’rsatilgan ikkilamchi zanjir uchun ishlatiladi. |
| 2S1 / 2S2 | Ikkinchi ikkilamchi yadro | Odatda releli himoya yoki qo’shimcha nazorat zanjiri uchun ishlatiladi. |
| Jonli displey terminali | Ixtiyoriy kuchlanish ko’rsatkichi qurilmasi | Ikkilamchi o’ram miqdori ikkitadan ortiq bo’lmasa va loyiha jonli displey ko’rsatkichini talab qilsa mavjud. |
Tanlov jadvali
Quyidagi jadval nominal birlamchi tok diapazoni va keng tarqalgan o’lchash/himoya konfiguratsiyalari bo’yicha tartiblangan. Uzoq aniqlik va chiqish ma’lumotlari veb-sayt sahifalari va mobil sxemalarda o’qish qulayligini yaxshilash uchun bir nechta satrlarga o’ralgan.
| Nominal
Birlamchi Tok (A) |
Aniqlik
Sinfi Kombinatsiyasi |
Nominal
Chiqish(VA) |
Qisqa Vaqt
Issiqlik Toki |
Nominal
Dinamik Tok (kA) |
|---|---|---|---|---|
| 1 | 0.2S / 10P 0.2 / 10P 0.5 / 10P 0.2S / 0.5 0.5 / 0.5 |
10 / 20 10 / 30 20 / 20 |
1.0kA | 2.5 |
| 10 | 5kA | 12.5 | ||
| 20 | 10kA | 25 | ||
| 30 | 12kA | 30 | ||
| 40 | 16kA | 40 | ||
| 50 | 10 / 20 10 / 30 20 / 20 20 / 30 |
18kA | 45 | |
| 60 | 20kA | 50 | ||
| 75 | 31.5kA | 80 | ||
| 100 | 45kA | 112.5 | ||
| 150–300 | 45kA | 112.5 | ||
| 400–600 | 63kA | 150 | ||
| 800–1200 | 80kA | 180 |
Eslatma: Yuqoridagi qiymatlar texnik tanlov uchun havola sifatida keltirilgan. Agar loyiha talablari ko’rsatilgan diapazondan tashqari bo’lsa, yakuniy parametrlar ishlab chiqaruvchi va xaridor o’rtasidagi kelishuv asosida tasdiqlanishi kerak. Nom plakati ma’lumotlari, tasdiqlangan chizmalar va zavod sinov hisobotlari ustunlik qiladi.
Tuzilma havolasi
| Tuzilma | Qo’llash Havolasi |
Tanlov Eslatma |
|---|---|---|
| 175b | O’rta kenglikdagi qo’llab-quvvatlovchi tuzilma | Kompakt 150b dizaynlariga qaraganda mustahkamroq korpus qo’llab-quvvatlash va kattaroq ichki ochiq maydonni talab qiluvchi kommutatsion apparat sxemalari uchun mos keladi. |
| 2S | Ikkita ikkilamchi sxema tuzilmasi | O’lchash/himoya yoki ikkita ikkilamchi talablari uchun ishlatiladi. |
| Jonli displey opsiyasi | Ixtiyoriy qurilma integratsiyasi | Ikkilamchi o’ram miqdori ikkitadan ortiq bo’lmasa va loyiha kuchlanish ko’rsatkichini talab qilsa qo’shish mumkin. |
Xizmat ko’rsatish shartlari
- O’rnatish joyi: ichki o’rta kuchlanishli kommutatsion apparat
- Tizim kuchlanishi: 10kV, 11kV va 12kV sinfli tarmoqlar
- Nominal chastota: 50Hz / 60Hz
- Atrof-muhit harorati: -5°C dan +40°C gacha
- O’rnatish muhiti kuchli titrovchanlik, o’tkazuvchan chang, korroziyaga sababchi gaz, portlovchi muhit, og’ir ifloslanish va noaniq kondensatsiyadan xoli bo’lishi kerak.
- Yuqori balandlik, namlik, sohil, yuqori ifloslanish yoki maxsus kommutatsion apparat sharoitlari uchun buyurtma berishdan oldin texnik tasdiqlash talab qilinadi.
Standartlar va moslik
LZZBJ9-12/175b/2S tok transformatori GB 20840.1-2010, GB 20840.2-2014, IEC 61869-2:2012 va maxsus loyiha talablari asosida yetkazib berilishi mumkin. Doimiy sinovlar odatda nisbat sinovi, polarlik tekshiruvi, aniqlik sinovi, dielektrik bardosh sinovi, izolyatsiya tekshiruvi va tashqi ko’rinish tekshiruvini o’z ichiga oladi. Qo’shimcha loyiha uchun maxsus sinov hujjatlari texnik kelishuvga muvofiq tasdiqlanishi mumkin.
O’rnatish va o’lchamlar
Mahsulot yuqori birlamchi terminal va pastki ikkilamchi terminal sxemasiga ega ichki qo’llab-quvvatlovchi tuzilmadan foydalanadi. 175b tuzilmasi kommutatsion apparat o’rnatish joyi, terminal yo’nalishi, magistral ochig’i va ikkilamchi terminalga kirishga qarab tanlanishi kerak. Kommutatsion apparat ishlab chiqarish yoki almashtirishdan oldin tasdiqlangan chizmadan foydalanish kerak.
O’lchamlar
| Element | O’lcham / Eslatma |
|---|---|
| Tuzilma kodi | 175b qo’llab-quvvatlovchi tur dizayni |
| Ikkilamchi sxema | 2S ikkita ikkilamchi tuzilma |
| Birlamchi terminal sxemasi | Joriy nisbat va tasdiqlangan chizmaga muvofiq tasdiqlangan |
| Ikkilamchi terminal sxemasi | Chizmaga muvofiq terminal qutisi / pastki terminal bloki |
| O’rnatish teshiklari | Umumiy chizmaga muvofiq tasdiqlangan |
| Chizmani tasdiqlash | Kommutatsion apparat ishlab chiqarish yoki almashtirishdan oldin talab qilinadi |
Xavfsizlik eslatmalari
- O’rnatishdan oldin model, tok nisbati, ikkilamchi tok, aniqlik kombinatsiyasi, nominal chiqish va izolyatsiya darajasini tasdiqlang.
- Yig’ishdan oldin o’rnatish joyi, magistral ulanishi, birlamchi terminal joylashuvi, ikkilamchi terminal sxemasi va fazalar orasidagi ochiq maydonni tekshiring.
- O’rnatish paytida birlamchi boltlarni ishonchli elektr aloqasini ta’minlash uchun to’g’ri mahkamlang.
- Tanlangan 175b/2S tuzilmasi va terminal sxemasi uchun tasdiqlangan chizmadan foydalaning.
- P1/P2 va ikkilamchi terminallarni polarlik belgilari va loyiha simli diagrammasiga muvofiq ulang.
- Tok transformatorining ikkilamchi zanjiri birlamchi zanjir kuchlanish ostida bo’lganda uzilmasligi kerak.
- Hisoblagichlar yoki relelarni uzishdan oldin ikkilamchi zanjirni tasdiqlangan qisqa tarmoq terminal bloki orqali qisqa tarmoqqa ulang.
Buyurtma ma’lumotlari
- Mahsulot modeli: LZZBJ9-12/175b/2S yoki AS12/175b/2S
- Nominal birlamchi tok va nominal ikkilamchi tok
- Har bir ikkilamchi yadro uchun aniqlik sinfi kombinatsiyasi va nominal chiqish
- Nominal izolyatsiya darajasi va qo’llaniladigan standart
- Talab qilingan qisqa vaqtli issiqlik toki va dinamik tok
- Ikkilamchi yadro miqdori, sxema kodi va terminal belgilash talabi
- Kerak bo’lsa, jonli displey qurilmasi talabi
- Kommutatsion apparat sxemasi, o’rnatish o’lchamlari va birlamchi terminal yo’nalishi
- Miqdori, sertifikatlar, doimiy sinov hisobotlari, yorliqlash va qadoqlash talablari
Tanlov qo’llanmasi
- Namingni tasdiqlang: Loyiha hujjati, chizma va nom plakati talabiga muvofiq LZZBJ9-12/175b/2S yoki AS12/175b/2S dan foydalaning.
- Kabinet mosligini tekshiring: 175b korpus hajmi kommutatsion apparat chuqurligi, magistral joylashuvi va ikkilamchi terminalga kirishga mos kelishini tekshiring.
- Ikkita ikkilamchi zanjirni aniqlang: Har bir ikkilamchi yadroni aniq belgilang, masalan, o’lchash + himoya yoki hisob-kitob + himoya.
- Nisbat va yuklamani tanlang: Birlamchi tok, ikkilamchi tok va nominal yuklamani ulangan asboblar, relelar va kabel uzunligiga moslang.
- Himoya vazifasini tasdiqlang: Himoya aniqlik sinfi va qisqa tutashuvga chidamlilik darajasini rele sozlamasi va kommutatsion apparat nosozlik toki bilan tekshiring.
- Jonli displey ehtiyojini ko’rib chiqing: Ixtiyoriy jonli displey qurilmasi kerakligini va tanlangan ikkita ikkilamchi sxema bilan mos kelishini tasdiqlang.
- Avval chizmani tasdiqlang: Ishlab chiqarishdan oldin birlamchi terminal orasidagi masofa, o’rnatish teshiklari, terminal qutisi joylashuvi va polarlik belgilarni tasdiqlang.
