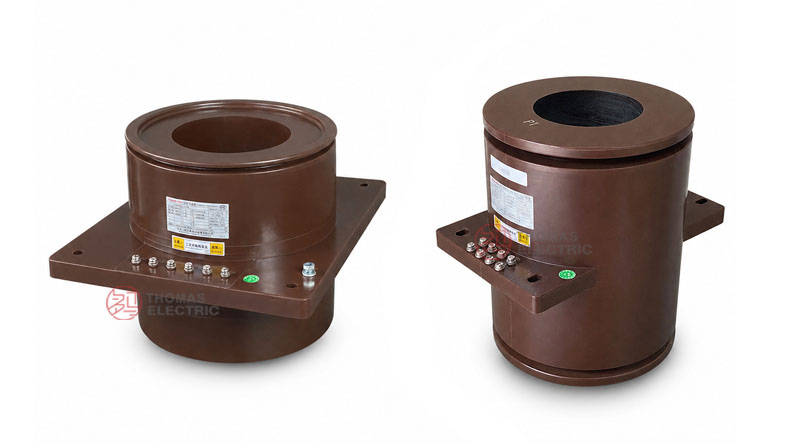

Trasformatore di corrente passante per cavo/barra conduttrice in resina epossidica LMZBJ17-12L(Q)/170

Panoramica del prodotto

Il trasformatore di corrente LMZBJ17-12 / LMZBJ17-12Q / 170 è un trasformatore monofase per interni, con corpo in resina epossidica colata, a passaggio cavo/barra, destinato agli apparecchi di manovra in media tensione. È progettato per la misura della corrente, la misurazione dell’energia elettrica, il monitoraggio delle derivazioni e la protezione tramite relè nei sistemi elettrici in corrente alternata con frequenza nominale di 50 Hz o 60 Hz. Per la documentazione di progetti internazionali, questo prodotto può essere impiegato in applicazioni per quadri elettrici per interni delle classi 10 kV, 11 kV e 12 kV, previa verifica finale del coordinamento dell’isolamento, della progettazione del sistema e dei requisiti specifici del progetto.

Questa pagina unificata combina le informazioni tecniche relative ai modelli LMZBJ17-12Q / 170 e LMZBJ17-12Q/L in un unico prodotto. Entrambi appartengono alla stessa piattaforma di trasformatori di corrente per interni con corpo in resina epossidica colata, dotati di un’ampia apertura centrale per l’installazione a passaggio di cavo, barra in rame o sbarra. La differenza principale riguarda le dimensioni di installazione, la disposizione dell’apertura e il riferimento dimensionale L / struttura di montaggio, mentre la logica di selezione elettrica rimane simile: uscita secondaria da 1 A o 5 A, livello di isolamento 12/42/75 kV e combinazioni di precisione per misura/protezione secondo i requisiti del progetto.

Il corpo del trasformatore è completamente incapsulato in resina epossidica. Il conduttore primario attraversa l’apertura centrale, mentre il nucleo magnetico e gli avvolgimenti secondari sono inglobati all’interno del corpo in resina. Questa struttura è adatta per circuiti derivati ad alta corrente, quadri di ingresso, misura su sbarre e circuiti di protezione dove sono richiesti isolamento affidabile, uscita secondaria stabile e installazione compatta per interni.

Tipo di prodotto

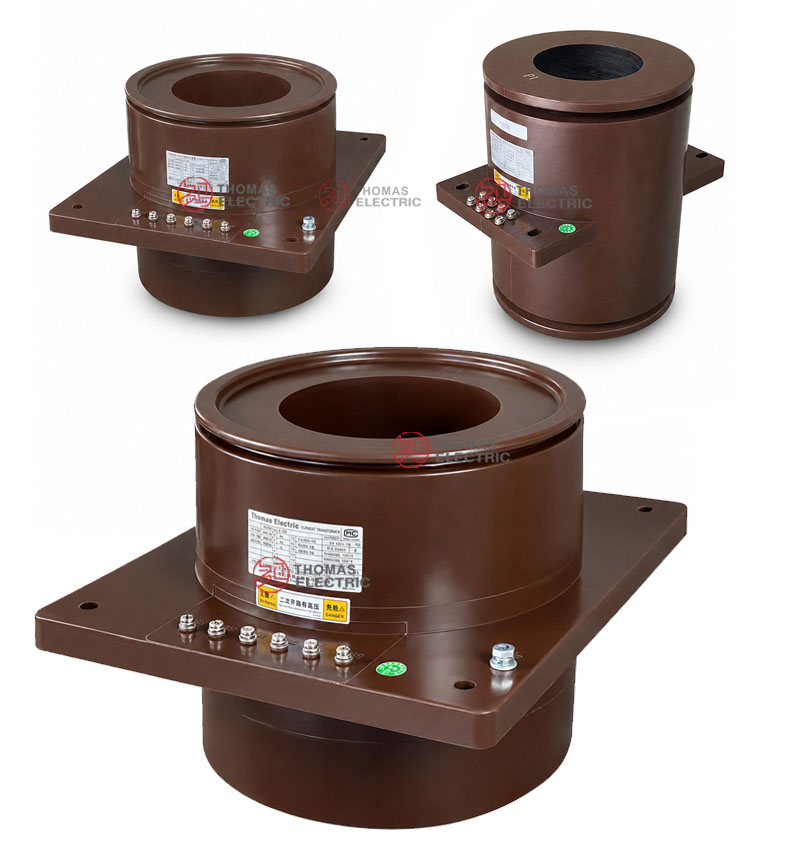

Presentazione del prodotto

La serie LMZBJ17-12 presenta un corpo cilindrico in resina colata, una base quadrata per il montaggio, un’ampia apertura centrale e morsettiere secondarie posizionate sul lato frontale. Il cavo primario o la sbarra attraversano l’apertura centrale, mentre i morsetti secondari si collegano a contatori, relè di protezione, dispositivi di monitoraggio o sistemi di automazione.

Applicazioni

• Quadri elettrici in media tensione per interni delle classi 10 kV, 11 kV e 12 kV
• Quadri derivati ad alta corrente, quadri di ingresso, pannelli di uscita e quadri di misura
• Circuiti per misura della corrente e misurazione dell’energia elettrica
• Circuiti di protezione che richiedono prestazioni di protezione 5P10, 5P15, 5P20, 5P25 o 5P30
• Rilevamento di corrente a passaggio cavo o sbarra nei sistemi di distribuzione per interni
• Sottostazioni industriali, locali di distribuzione commerciali, impianti utility e assemblaggi OEM di quadri elettrici

Caratteristiche

• Piattaforma unificata tipo 170: i modelli LMZBJ17-12Q / 170 e LMZBJ17-12Q/L sono trattati come un’unica famiglia di prodotti per contenuti web e selezione.
• Ampia apertura centrale: la struttura a passaggio consente l’installazione di cavi, barre in rame o sbarre per circuiti ad alta corrente.
• Corpo completamente incapsulato in resina epossidica: il corpo colato garantisce resistenza dielettrica, stabilità meccanica e funzionamento affidabile per interni.
• Opzioni secondarie da 5 A e 1 A: il prodotto supporta circuiti secondari convenzionali da 5 A e sistemi da 1 A per carichi inferiori o cablaggi secondari più lunghi.
• Ampia gamma di correnti elevate: le opzioni di corrente primaria nominale vanno da 1500 A a 5000 A, ideali per applicazioni su derivazioni e sbarre di grandi dimensioni.
• Combinazioni per misura e protezione: il prodotto supporta nuclei per misura classe 0.2S / 0.5 e combinazioni di nuclei per protezione da 5P10 a 5P30.
• Varianti dimensionali: le versioni Q/170 e Q/L offrono diversi riferimenti esterni e opzioni dimensionali L per adattarsi al layout dei quadri elettrici.

Principio di funzionamento

Il trasformatore di corrente LMZBJ17-12 opera secondo il principio di induzione elettromagnetica. Il cavo primario, la barra in rame o la sbarra attraversano l’apertura centrale trasportando la corrente primaria. Tale corrente genera un flusso magnetico nel nucleo interno, e l’avvolgimento secondario induce un segnale proporzionale da 5 A o 1 A per i contatori, relè di protezione o dispositivi di monitoraggio collegati.

Per applicazioni di misura, il trasformatore deve mantenere precisione di rapporto e di fase sotto il carico selezionato. Per la protezione, il nucleo di classe 5P deve fornire un segnale di corrente affidabile in condizioni di guasto. È essenziale effettuare una corretta selezione della corrente secondaria, della combinazione di precisione, della potenza nominale e del carico per garantire misure accurate e un funzionamento affidabile della protezione.

Designazione del modello

Dati tecnici

Tabella di selezione

I dati di selezione seguenti combinano le configurazioni con corrente secondaria da 5 A e 1 A riportate nel catalogo. Le celle relative a precisione e potenza sono suddivise su più righe per migliorare la leggibilità sul sito web.

Nota: Se i requisiti del progetto superano l’intervallo indicato, i parametri finali possono essere definiti mediante accordo tecnico tra produttore e acquirente.

Dimensioni delle varianti

Condizioni di servizio

• Luogo di installazione: quadri elettrici in media tensione per interni
• Tensione nominale: sistemi delle classi 10 kV, 11 kV e 12 kV previa conferma progettuale
• Frequenza nominale: 50 Hz / 60 Hz
• Temperatura ambiente: -25 °C a +40 °C
• L’ambiente di installazione deve essere privo di vibrazioni intense, gas corrosivi, sostanze esplosive, polveri conduttive, inquinamento elevato e condensa anomala.
• Per condizioni di servizio ad alta quota, costiere, umide o con inquinamento elevato, si raccomanda una conferma tecnica prima dell’ordine.

Norme e conformità

Il trasformatore di corrente serie LMZBJ17-12 è progettato secondo le norme GB20840.1-2010, GB20840.2-2014, IEC61869-2:2003 e i requisiti specifici del cliente. La documentazione standard del progetto può includere prove di rapporto, verifica della polarità, prova di precisione, prova di isolamento e prova di tenuta a frequenza industriale secondo la norma concordata.

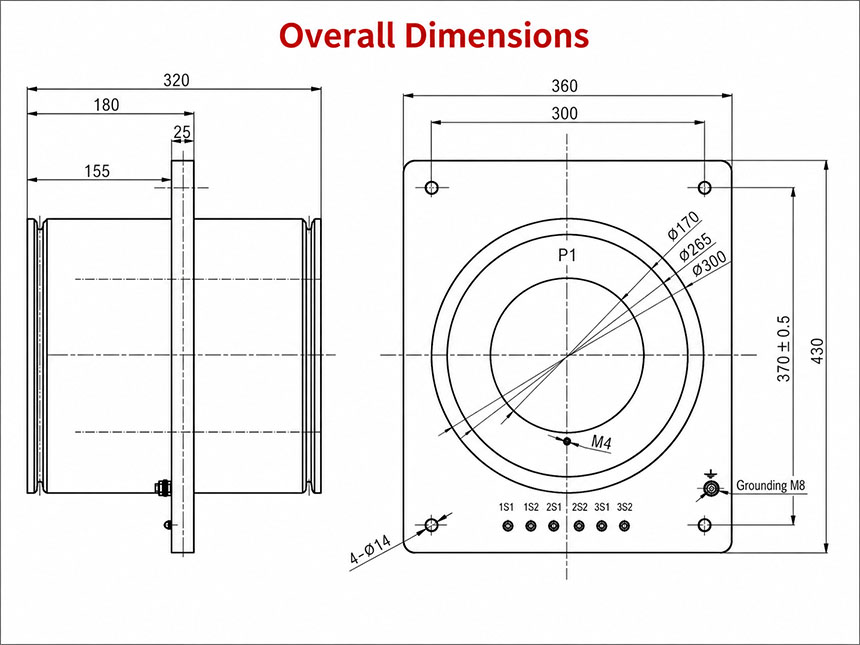

Installazione e dimensioni

Questo prodotto viene installato in quadri elettrici per interni con il cavo o la sbarra che attraversa l’apertura centrale. Prima della produzione del quadro, è necessario verificare con il disegno approvato le dimensioni dell’apertura, quelle della piastra di montaggio, il percorso del conduttore, le distanze di fase, le distanze di dispersione, l’orientamento dei morsetti e l’accesso al cablaggio secondario. Nella scelta tra le versioni Q/170 e Q/L, occorre controllare contemporaneamente la profondità meccanica di installazione, la disposizione dei conduttori e le specifiche elettriche.

Note di sicurezza

• Confermare rapporto, corrente secondaria, combinazione di precisione, potenza nominale e dimensione dell’apertura prima della produzione.
• Verificare che il cavo, la barra in rame o la sbarra possano attraversare l’apertura con spazio sufficiente.
• Controllare la posizione dei fori di montaggio, lo spazio di installazione, l’orientamento dei morsetti e lo spazio per il cablaggio secondario.
• Il circuito secondario del trasformatore non deve mai essere lasciato aperto durante il passaggio di corrente primaria.
• Prima di scollegare contatori o relè, cortocircuitare il circuito secondario con un dispositivo di cortocircuito approvato.
• Un punto del circuito secondario deve essere messo a terra secondo le pratiche di sicurezza elettrica del progetto.
• L’installazione e la messa in servizio devono essere eseguite da personale elettrico qualificato per media tensione.

Informazioni per l’ordine

• Modello del prodotto: LMZBJ17-12 / LMZBJ17-12Q / 170
• Richiesta variante: Q/170 o Q/L
• Corrente primaria nominale e corrente secondaria nominale: 5 A o 1 A
• Combinazione di classe di precisione e potenza nominale per ogni nucleo secondario
• Classe di protezione richiesta: 5P10, 5P15, 5P20, 5P25, 5P30 o requisito specifico del progetto
• Dimensioni del cavo o della sbarra e requisiti per l’apertura
• Disegno di montaggio, orientamento dei morsetti e layout del quadro elettrico
• Norma applicabile, rapporto di prova di routine e requisiti per certificati
• Quantità, lingua delle etichette, imballaggio e requisiti per la documentazione di progetto

Guida alla selezione

1. Confermare la classe di tensione: utilizzare questo prodotto per quadri elettrici per interni delle classi 10 kV, 11 kV e 12 kV dopo aver verificato il coordinamento dell’isolamento.
2. Selezionare il rapporto di corrente: scegliere tra 1500 A e 5000 A in base alla corrente della derivazione, alla capacità della sbarra e alle impostazioni di protezione.
3. Selezionare la corrente secondaria: utilizzare 5 A per circuiti secondari convenzionali o 1 A quando è richiesto un carico inferiore o una maggiore distanza di cablaggio.
4. Verificare apertura e profondità: accertarsi che il cavo, la barra in rame o la sbarra possano attraversare l’apertura e che le dimensioni Q/170 o Q/L siano compatibili con il layout del quadro.
5. Definire i nuclei: utilizzare 0.2S / 0.5 per la misura e le classi 5P per la protezione in base allo schema dei relè.
6. Verificare la potenza nominale: assicurarsi che i carichi dei contatori, relè e cavi collegati non superino la potenza nominale selezionata.
7. Approvare i disegni: confermare apertura, fori di montaggio, disposizione dei morsetti e dimensioni della base prima della produzione del quadro.
