LMZBJ17-12L(Q)/170 Kibadilishaji cha Sasa cha Kabeli/Msimbo wa Barabara cha Epoxy Cast-Resin

Ukaguzi wa Bidhaa

Kubadilisha sasa ya LMZBJ17-12 / LMZBJ17-12Q / 170 ni kifaa cha ndani cha moja kwa moja kilichotengenezwa kwa resini ya epoxy, kinachopita kwenye waya au barabara ya umeme, kwa ajili ya vifaa vya kusimamia umeme wa voltage ya wastani. Imetengenezwa kwa ajili ya kupima sasa, kupima umeme, kufuatilia mafuriko, na ulinzi wa relay katika mfumo wa umeme wa AC wenye kipimo cha marudio cha 50Hz au 60Hz. Kwa ajili ya hati za miradi ya kimataifa, bidhaa hii inaweza kutumika kwa ajili ya matumizi ya vifaa vya ndani vya daraja la 10kV, 11kV na 12kV, ikiwa imeidhinishwa kwa usambazaji wa insulesheni, ubunifu wa mfumo, na mahitaji ya mradi.

Ukurasa huu unaunganisha taarifa za kisasa za LMZBJ17-12Q / 170 na LMZBJ17-12Q/L katika bidhaa moja. Zote mbili ziko chini ya jukwaa moja la kubadilisha sasa ya ndani yenye resini ya epoxy, yenye tundu kubwa la kati kwa ajili ya waya, barabara ya shaba, au barabara ya umeme kupita. Tofauti kuu ni katika kipimo cha usanidi, mpangilio wa tundu, na kipimo cha L / marejeleo ya muundo wa usanidi, wakati sheria ya kuchagua umeme inafanana: pato la sekondari la 1A au 5A, kiwango cha insulesheni cha 12/42/75kV, na mchanganyiko wa usahihi wa kupima/ulinzi kulingana na mahitaji ya mradi.

Mwili wa kubadilisha sasa unafunikwa kabisa kwa resini ya epoxy. Msimbo wa msingi upita kwenye tundu la kati, wakati kiini cha magneti na waya za sekondari zimefungwa ndani ya mwili wa resini. Muundo huu unafaa kwa ajili ya mafuriko ya sasa kubwa, vifungo vya kuingia, kupima barabara ya umeme, na mzunguko wa ulinzi ambapo insulesheni imara, pato la sekondari lililo thabiti, na usanidi mdogo wa ndani unahitajika.

Aina ya Bidhaa

Onyesho la Bidhaa

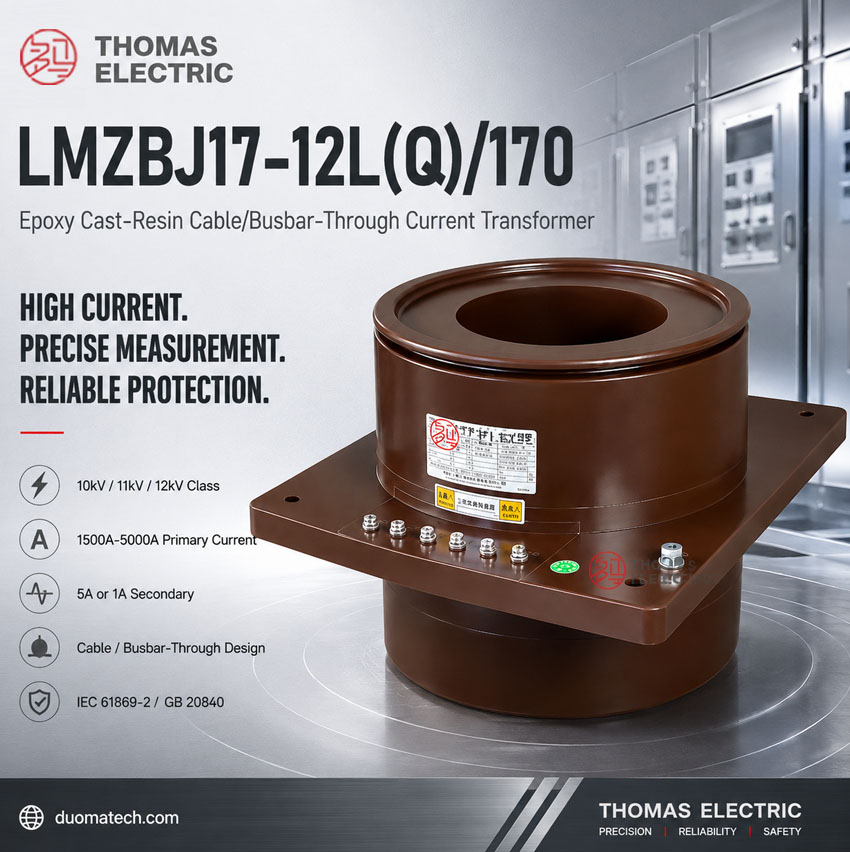

Mfululizo wa LMZBJ17-12 una mwili wa silinda uliojengwa kwa resini, msingi wa mraba wa usanidi, tundu kubwa la kati, na vituo vya sekondari vilivyopangwa upande mbele. Waya ya msingi au barabara ya umeme inapita kwenye tundu, wakati vituo vya sekondari vinapungana na mita, relay za ulinzi, vifaa vya kufuatilia, au mfumo wa utaratibu.

Matumizi

• Vifaa vya ndani vya voltage ya wastani ya daraja la 10kV, 11kV na 12kV
• Vifungo vya mafuriko ya sasa kubwa, vifungo vya kuingia, vifungo vya kutoka, na vifungo vya kupima
• Mzunguko wa kupima sasa na kupima umeme
• Mzunguko wa ulinzi wa relay unao hitaji utendaji wa ulinzi wa 5P10, 5P15, 5P20, 5P25, au 5P30
• Kupima sasa kupitia waya au barabara ya umeme katika mfumo wa usambazaji wa ndani
• Stesheni za umeme za viwanda, vyumba vya usambazaji vya biashara, miradi ya umma, na vifaa vya OEM vya kusimamia umeme

Vipengele

• Jukwaa la aina 170: LMZBJ17-12Q / 170 na LMZBJ17-12Q/L hutibiwa kama familia moja ya bidhaa kwa ajili ya maudhui ya tovuti na kuchagua bidhaa.
• Tundu kubwa la kati: Ubunifu wa tundu linaruhusu usanidi wa waya, barabara ya shaba, au barabara ya umeme kwa ajili ya mzunguko wa sasa kubwa.
• Resini ya epoxy iliyojaa kabisa: Mwili uliojengwa kwa resini unasaidia nguvu ya insulesheni, utulivu wa kimakanika, na huduma imara ya ndani.
• Chaguzi za sekondari za 5A na 1A: Bidhaa hii inasaidia mzunguko wa sekondari wa kawaida wa 5A na mfumo wa 1A kwa ajili ya mzigo mdogo au waya za sekondari zilizo ndefu.
• Skeli ya sasa kubwa: Chaguzi za sasa ya msingi iliyopimwa zinafunika 1500A hadi 5000A kwa ajili ya matumizi makubwa ya mafuriko na barabara ya umeme.
• Mchanganyiko wa kupima na ulinzi: Bidhaa hii inasaidia viini vya kupima vya 0.2S / 0.5 na mchanganyiko wa viini vya ulinzi vya 5P10 hadi 5P30.
• Tope za vipimo: Tope za Q/170 na Q/L zinatoa marejeleo tofauti ya muonekano na chaguzi za kipimo cha L kwa ajili ya kurekebisha mpangilio wa vifaa vya kusimamia umeme.

Kanuni

Kubadilisha sasa ya LMZBJ17-12 inafanya kazi kulingana na usukuzi wa umeme. Waya ya msingi, barabara ya shaba, au barabara ya umeme inapita kwenye tundu la kati na kubeba sasa ya msingi. Sasa huleta mtiririko wa umeme katika kiini cha ndani, na waya ya sekondari inatengeneza ishara ya 5A au 1A kwa ajili ya mita iliyopungana, relay za ulinzi, au vifaa vya kufuatilia.

Kwa ajili ya kupima, CT lazima iwe na uwiano na usahihi wa awamu chini ya mzigo uliochaguliwa. Kwa ajili ya ulinzi, kiini cha ulinzi cha daraja la 5P lazima kutoa ishara ya sasa inayotegemewa chini ya hali za tatizo. Uchaguzi sahihi wa sasa ya sekondari, mchanganyiko wa usahihi, pato lililopimwa, na mzigo ni muhimu kwa ajili ya kupima kwa usahihi na utendaji imara wa ulinzi.

Utambulisho wa Modeli

Taarifa za Kisasa

Jedwali la Uchaguzi

Taarifa zifuatazo za uchaguzi zinaunganisha usanidi wa sasa ya sekondari za 5A na 1A zilizoonyeshwa katika katalogi. Sehemu za usahihi na pato zimegawanyika katika mistari mingi kwa ajili ya usomaji bora zaidi katika tovuti.

Kumbuka: Ikiwa mahitaji ya mradi yanazidi skeli iliyoorodheshwa, vigezo vya mwisho vinaweza kuamuliwa kwa mkataba wa kisasa kati ya mtengenezaji na mnunuzi.

Vipimo vya Tope

Hali za Huduma

• Mahali pa usanidi: vifaa vya ndani vya voltage ya wastani
• Voliti iliyopimwa: mifumo ya daraja la 10kV, 11kV na 12kV kwa idhini ya mradi
• Marudio yaliyopimwa: 50Hz / 60Hz
• Joto la mazingira: -25°C hadi +40°C
• Mazingira ya usanidi yanapaswa kuwa huru kutokana na tetemeko kali, gesi ya kuvuja, vifaa vya kuvuruga, mavumbi yanayoweza kusambaza umeme, uchafuzi mkubwa, na unyunyuzi isiyo ya kawaida.
• Kwa ajili ya hali za juu ya upepo, pwani, unyevu, au uchafuzi mkubwa, inashauriwa kuthibitisha kwa kisasa kabla ya kuagiza.

Vigezo na Utii

Kubadilisha sasa ya mfululizo wa LMZBJ17-12 imeundwa kulingana na GB20840.1-2010, GB20840.2-2014, IEC61869-2:2003, na mahitaji maalum ya mteja. Hati za kawaida za mradi zinaweza kujumuisha jaribio la uwiano, uthibitisho wa polariti, jaribio la usahihi, jaribio la insulesheni, na jaribio la uvumilivu wa umeme kulingana na vigezo vilivyokubaliana.

Usanidi na Vipimo

Bidhaa hii inaundwa katika vifaa vya ndani vya kusimamia umeme na waya au barabara ya umeme inapita kwenye tundu la kati. Kabla ya uzalishaji wa kabati, ukubwa wa ufunguzi, vipimo vya sahani ya usanidi, njia ya msimbo, uhakika wa awamu, umbali wa kusambaza umeme, mwelekeo wa vituo, na ufikiaji wa waya za sekondari lazima yatolewe kwa michoro iliyoidhinishwa. Wakati wa kuchagua kati ya tope za Q/170 na Q/L, kina cha kimakanika cha usanidi na mpangilio wa msimbo lazima yathibitishwe pamoja na vigezo vya umeme.

Vidokezo vya Usalama

• Thibitisha uwiano, sasa ya sekondari, mchanganyiko wa usahihi, pato lililopimwa, na ukubwa wa tundu kabla ya uzalishaji.
• Hakikisha kwamba waya, barabara ya shaba, au barabara ya umeme inaweza kupita kwenye tundu na uhakika wa kutosha.
• Thibitisha nafasi za mashimo ya usanidi, uhakika wa usanidi, mwelekeo wa vituo, na nafasi ya waya za sekondari.
• Mzunguko wa sekondari wa CT usiofungwa wakati sasa ya msingi inapita.
• Kabla ya kutenganisha mita au relay, funga mzunguko wa sekondari kwa kifaa kilichoidhinishwa cha kufunga.
• Nukta moja ya mzunguko wa sekondari inapaswa kuwekwa chini ya ardhi kulingana na mbinu ya usalama wa umeme ya mradi.
• Usanidi na utaratibu lazima ufanywe na wataalamu wa umeme wa voltage ya wastani walio na uwezo.

Taarifa za Kuagiza

• Modeli ya bidhaa: LMZBJ17-12 / LMZBJ17-12Q / 170
• Mahitaji ya tope: Q/170 au Q/L
• Sasa ya msingi iliyopimwa na sasa ya sekondari iliyopimwa: 5A au 1A
• Mchanganyiko wa daraja ya usahihi na pato lililopimwa kwa kila kiini cha sekondari
• Daraja ya ulinzi inayohitajika: 5P10, 5P15, 5P20, 5P25, 5P30, au mahitaji maalum ya mradi
• Ukubwa wa waya au barabara ya umeme na mahitaji ya tundu
• Michoro ya usanidi, mwelekeo wa vituo, na mpangilio wa vifaa vya kusimamia umeme
• Vigezo vilivyoendeshwa, ripoti ya jaribio la kawaida, na mahitaji ya cheti
• Kiasi, lugha ya lebo, mabandiko, na mahitaji ya hati za mradi

Mwongozo wa Uchaguzi

1. Thibitisha daraja la volti: Tumia bidhaa hii kwa ajili ya vifaa vya ndani vya daraja la 10kV, 11kV na 12kV baada ya usambazaji wa insulesheni kuamuliwa.
2. Chagua uwiano wa sasa: Chagua 1500A hadi 5000A kulingana na sasa ya mafuriko, uwezo wa barabara ya umeme, na mipangilio ya ulinzi.
3. Chagua sasa ya sekondari: Tumia 5A kwa ajili ya mzunguko wa sekondari wa kawaida au 1A pale ambapo mzigo mdogo au umbali mkubwa wa waya unahitajika.
4. Angalia tundu na kina: Hakikisha kwamba waya, barabara ya shaba, au barabara ya umeme inaweza kupita kwenye tundu na kwamba vipimo vya Q/170 au Q/L vinalingana na mpangilio wa vifaa vya kusimamia umeme.
5. Fafanua viini: Tumia 0.2S / 0.5 kwa ajili ya kupima na daraja za 5P kwa ajili ya ulinzi kulingana na mpango wa relay.
6. Thibitisha pato lililopimwa: Hakikisha kwamba mzigo wa mita, relay, na waya zilizopungana hazizidi pato lililochaguliwa.
7. Idhinisha michoro: Hakikisha tundu, mashimo ya usanidi, mpangilio wa vituo, na vipimo vya msingi kabla ya uzalishaji wa kabati.
