제품 개요
LJZ-φ65 / φ75 / φ110 / φ150 영상 전류 변성기 시리즈는 케이블 지락 고장 감지 및 접지 보호를 위해 설계된 실내용 주물 수지 절연 전류 변성기 시리즈입니다. 이 제품은 정격 주파수 50Hz 또는 60Hz, 정격 전압 최대 35kV의 소전류 접지 시스템에 사용됩니다. 모델 간 주요 차이점은 케이블 창 구멍 직경이며, 이는 3상 케이블 그룹의 외경에 따라 선택됩니다.
이 시리즈는 환형 철심과 주물 수지 절연 구조를 채택합니다. 작동 중 3상 케이블이 변성기 중앙 창을 통과합니다. 정상 상태에서는 3상 전류의 벡터 합이 거의 제로에 가깝습니다. 단상 지락 고장이 발생하면 영상 전류가 나타나고 변성기는 신호를 매칭되는 지락 계전기로 출력합니다. 카탈로그 기준 매칭 계전기는 DD-11/60입니다.
제품 형식
| 항목 | 사양 |
|---|---|
| 제품명 | 주물 수지 절연 영상 전류 변성기 |
| 모델 시리즈 | LJZ-φ65 / LJZ-φ75 / LJZ-φ110 / LJZ-φ150 |
| 제품 구조 | 실내용 환형 철심, 주물 수지 절연 영상 전류 변성기 |
| 창 구멍 직경 옵션 | φ65 mm, φ75 mm, φ110 mm, φ150 mm |
| 정격 전압 적용 범위 | 최대 35kV 실내 케이블 접지 보호 시스템 |
| 정격 주파수 | 50Hz / 60Hz |
| 계전기 매칭 기준 | DD-11/60 지락 계전기 |
| 설치 위치 | 실내 |
| 주요 용도 | 지락 고장 감지, 접지 보호, 잔류 전류 모니터링, 모터 피더 보호, 케이블 선로 보호 |

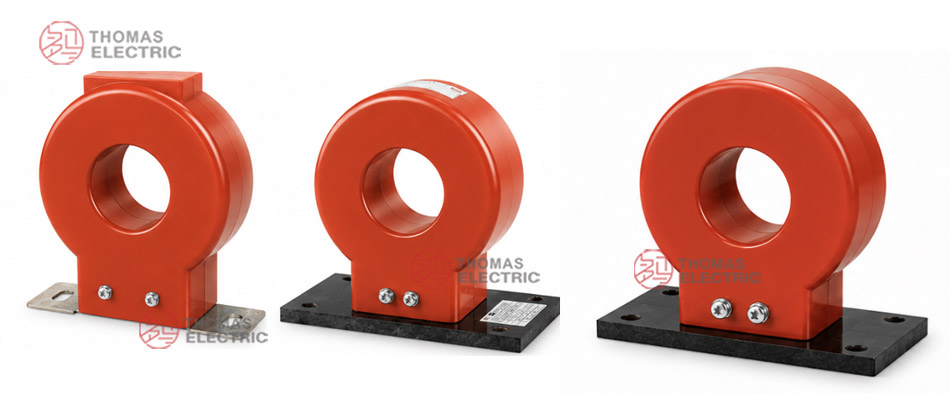

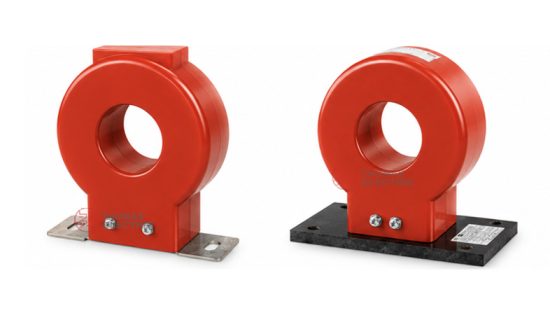

제품 외관
주요 적용 분야
- 실내 케이블 피더 지락 보호
- 최대 35kV 소전류 접지 시스템
- 비유효 접지 중성점 시스템
- 모터 피더 및 발전기 피더 접지 보호
- 단상 지락 고장 감지 및 경보 회로
- 3상 케이블 잔류 전류 모니터링
- 중압 개폐장치, 보호 캐비닛 및 케이블 배전 시스템
주요 기술 특징
- 다양한 구멍 크기를 갖춘 하나의 제품 시리즈: φ65, φ75, φ110, φ150 모델은 케이블 외경에 따라 선택됩니다.
- 주물 수지 절연 구조: 환형 철심이 주물 수지로 밀봉되어 절연 성능, 기계적 강도 및 실내 사용 신뢰성을 확보합니다.
- 영상 전류 감지: 케이블 지락 고장 시 위상 전류 불균형으로 발생하는 잔류 전류를 감지합니다.
- 계전기 보호 출력: 지락 계전기 입력용으로 설계되었으며, DD-11/60 계전기와 매칭됩니다.
- 보상 콘덴서 연결 옵션: 일부 사양은 보호 감도 요구사항에 따라 보상 콘덴서 유무에 관계없이 연결할 수 있습니다.
- 실내 고정 설치: 개폐장치, 케이블룸 또는 보호 패널 내부 설치를 위한 콤팩트한 베이스 장착 구조입니다.
작동 원리
LJZ 영상 전류 변성기는 3상 케이블 전류의 벡터 합을 측정합니다. 3상 시스템이 정상적으로 작동할 때 위상 전류의 합은 거의 제로에 가까우며, 2차 출력은 매우 작습니다. 절연 고장 또는 단상 지락 고장이 발생하면 케이블 시스템을 통해 영상 전류가 흐르고 변성기 2차 권선이 지락 계전기로 신호를 출력합니다.
1차 절연은 케이블 자체가 제공합니다. 변성기는 주로 2차 권선의 절연 성능을 검사합니다. 카탈로그 설명에 따르면, 2차 권선은 지락 대 3kV 공주파 시험 전압을 견딜 수 있습니다.

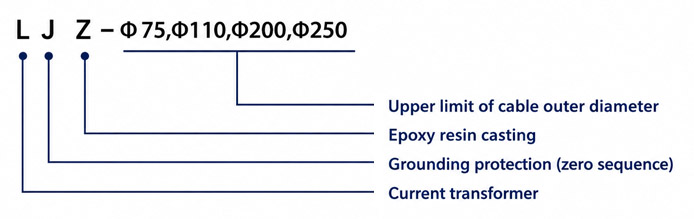

모델 명칭 규칙
모델 코드는 다음과 같이 해석됩니다:
| 코드 | 의미 |
|---|---|
| L | 전류 변성기 |
| J | 지락 보호 / 접지 보호용 |
| Z | 주물 수지 절연 구조 |
| φ65 / φ75 / φ110 / φ150 | 명칭 내부 구멍 직경 / 최대 케이블 통과 크기 |
기술 데이터
| 항목 | 사양 |
|---|---|
| 모델 시리즈 | LJZ-φ65, LJZ-φ75, LJZ-φ110, LJZ-φ150 |
| 적용 전압 | 최대 35kV 실내 케이블 시스템 |
| 정격 주파수 | 50Hz / 60Hz |
| 절연 구조 | 주물 수지 절연 환형 철심 |
| 2차 권선 내전압 | 지락 대 3kV 공주파 시험 전압 |
| 계전기 매칭 기준 | DD-11/60 지락 계전기 |
| 설치 위치 | 실내 |
| 용도 | 케이블 지락 고장 감지 및 접지 보호 |
모델 구멍 크기 및 적용 참고 자료
| 모델 | 명칭
창 구멍 직경 |
일반적인 케이블
선택 목적 |
구조
설명 |
설치
참고 사항 |
|---|---|---|---|---|
| LJZ-φ65 | φ65 mm | 소형 케이블 피더 또는 모터 피더 접지 보호 | 콤팩트한 주물 수지 환형 구조 | 3상 케이블 그룹이 65mm 창을 통과할 수 있을 때 선택 |
| LJZ-φ75 | φ75 mm | 중형 케이블 피더 접지 보호 | 콤팩트한 베이스를 갖춘 주물 수지 환형 구조 | 케이블 그룹 직경이 75mm 창을 필요로 할 때 선택 |
| LJZ-φ110 | φ110 mm | 대형 케이블 피더 접지 보호 | 더 큰 케이블 통로를 갖춘 주물 수지 환형 구조 | 케이블 그룹 직경이 110mm 창을 필요로 할 때 선택 |
| LJZ-φ150 | φ150 mm | 대형 케이블 피더 또는 더 큰 단면적 케이블 적용 | 대구경 주물 수지 환형 구조 | 케이블 그룹 직경이 150mm 창을 필요로 할 때 선택 |
계전기 매칭 및 감도 참고 자료
| 모델 | 계전기
형식 |
계전기 코일
연결 방식 |
계전기 눈금
설정 |
1차
영상 전류 |
정격
전류 비 |
|---|---|---|---|---|---|
| LJZ-φ65 | DD-11/60 | 직렬 / 병렬, 단자 연결에 따라 보상 콘덴서 유무 선택 | 배선 방식에 따라 15×1, 30×1, 15×2, 30×2 | 배선 방식에 따라 1–3A, 2–4A 또는 3–6A | 계전기 및 배선 구성에 따라 다름 |
| LJZ-φ75 | DD-11/60 | 직렬 / 병렬 | 15×1 / 15×2 | 2–5A | 50/1A |
| LJZ-φ110 | DD-11/60 | 직렬 / 병렬 | 30×1 / 15×2 | 1–3A | 20/1A |
| LJZ-φ150 | DD-11/60 | 직렬 / 병렬, 프로젝트 보호 방식에 따라 결정 | 계전기 설정 및 보호 방식에 따라 확인 | 기술 협의에 따라 확인 | 기술 협의에 따라 확인 |
참고: 보호 감도는 계전기 형식, 코일 연결 방식, 보상 콘덴서 연결 여부, 배선 저항 및 시운전 설정에 따라 달라집니다. 최종 값은 계전기 매뉴얼 및 프로젝트 보호 방식에 따라 확인해야 합니다.

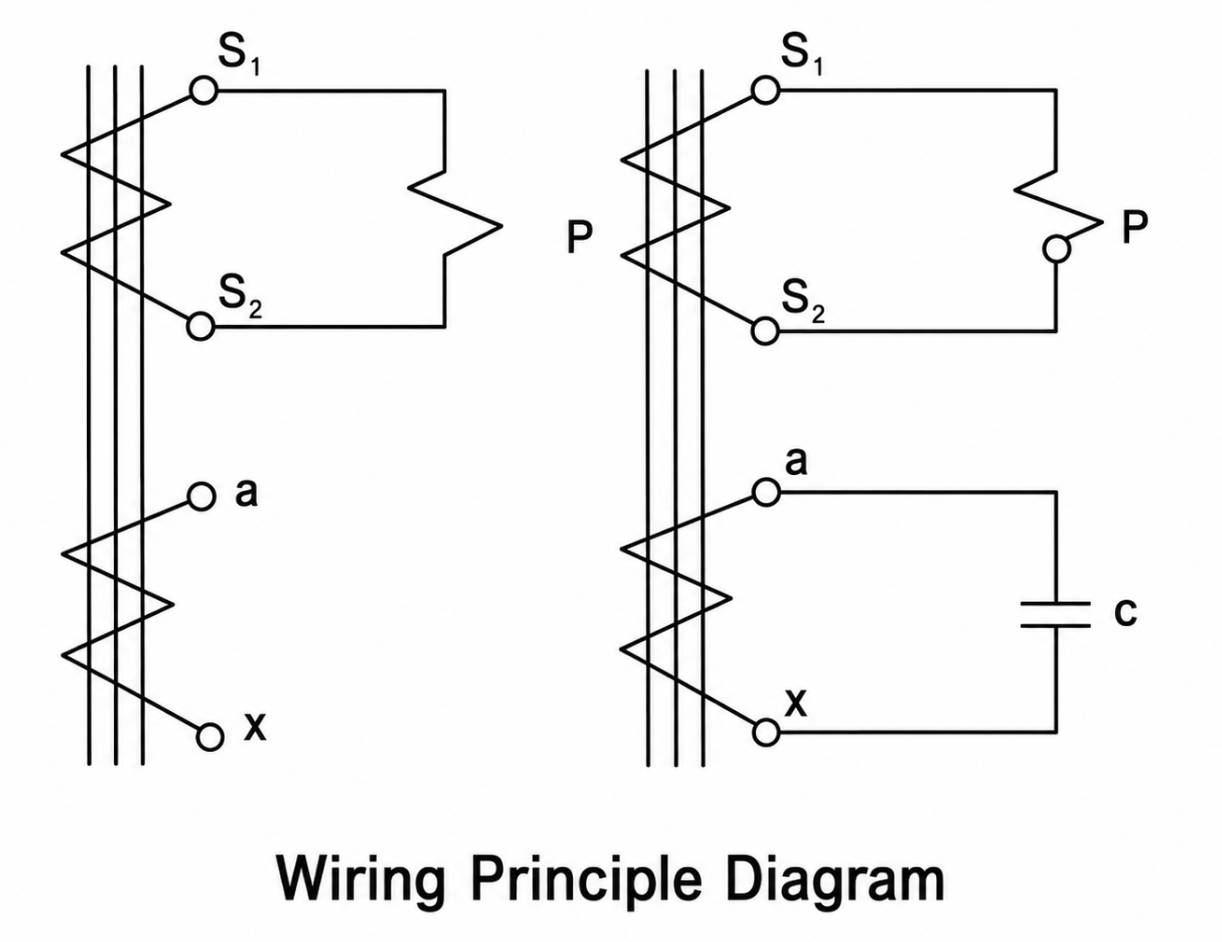

보상 콘덴서 및 배선 참고 자료
| 연결 방식 | 단자
참고 |
일반적인
용도 |
비고 |
|---|---|---|---|
| 보상 콘덴서 없음 | S1 / S2 또는 a / x (모델 단자 표시에 따라) | 표준 지락 계전기 연결 | 보호 방식에서 보상 콘덴서가 필요하지 않은 경우 사용 |
| 보상 콘덴서 있음 | S1 / S3 또는 a / x (모델 단자 표시에 따라) | 감도 향상 보호 회로 | 계전기 및 보호 방식에서 보상 콘덴서 연결이 필요한 경우 사용 |
사용 조건
- 설치 위치: 실내
- 적용 시스템: 최대 35kV 소전류 접지 시스템
- 정격 주파수: 50Hz / 60Hz
- 3상 케이블 그룹은 함께 변성기 창을 통과해야 합니다.
- 케이블 쉴드, 접지 도체 및 보상 콘덴서는 선택된 보호 방식에 따라 연결해야 합니다.
- 설치 환경은 심한 진동, 부식성 가스, 고습, 도전성 먼지 및 심각한 오염이 없어야 합니다.
- 특수 케이블 직경, 계전기 설정, 보상 콘덴서 연결 또는 보호 감도 요구사항이 있는 경우, 주문 전 기술 확인을 권장합니다.
표준 및 적합성
LJZ 영상 전류 변성기 시리즈는 실내 지락 보호 및 잔류 전류 감지 용도로 설계되었습니다. 1차 절연은 케이블이 제공하며, 제품 설명에 따르면 2차 권선 절연은 지락 대 3kV 공주파 시험 전압을 견딜 수 있습니다. 최종 시험 요건, 계전기 매칭, 보호 감도 및 배선 방법은 프로젝트 보호 방식 및 해당 전기 설치 규정에 따라 확인해야 합니다.

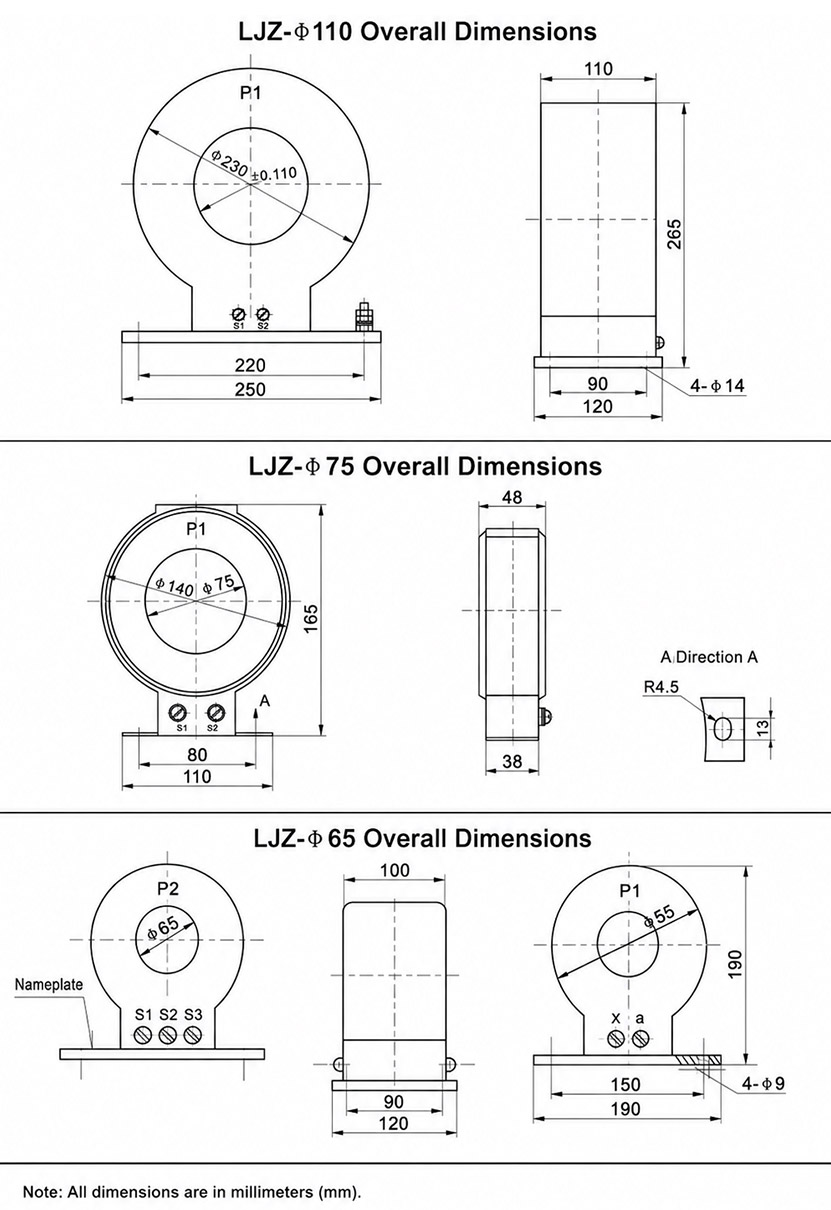

설치 및 치수
LJZ 시리즈는 주물 수지 환형 철심과 고정 베이스 구조를 사용합니다. 케이블은 변성기 중앙 개구부를 통과합니다. 설치 시 모든 3상 도체는 동일한 방향으로 동일한 창을 통과해야 합니다. 선택된 구멍 크기는 케이블 그룹이 과도하게 굽히거나 무리하게 끼워지지 않도록 충분한 여유 공간을 제공해야 합니다.
전체 치수 참고 자료
| 모델 | 창 구멍 직경 | 전체 / 장착 참고 | 장착 홀 | 비고 |
|---|---|---|---|---|
| LJZ-φ65 | φ65 mm | 콤팩트한 주물 수지 본체; 베이스 장착 치수는 도면에 따름 | 도면에 따른 4개 장착 홀 | 캐비닛 배치 전 최종 외형 도면 확인 |
| LJZ-φ75 | φ75 mm | 카탈로그 기준 약 165mm 높이, 110mm 베이스 폭, 48mm 본체 깊이 | 도면에 따른 장착 슬롯 / 홀 | 최종 치수는 승인된 도면에 따름 |
| LJZ-φ110 | φ110 mm | 카탈로그 기준 약 265mm 높이, 250mm 베이스 길이, 120mm 베이스 폭 | 도면에 따른 4-φ14 | 최종 치수는 승인된 도면에 따름 |
| LJZ-φ150 | φ150 mm | 대구경 구조; 치수는 선택된 도면에 따름 | 최종 도면에 따름 | 생산 또는 캐비닛 설계 전 확인 |
단위: mm. 최종 치수, 장착 홀, 단자 위치 및 본체 깊이는 승인된 외형 도면에 따릅니다.
접속 및 배선 주의사항
- 모든 3상 도체는 동일한 방향으로 변성기 창을 함께 통과해야 합니다.
- 배선 전 보호 방식에서 보상 콘덴서 연결을 사용하는지 확인하십시오.
- 계전기 배선도 및 변성기 단자 표시에 따라 계전기 코일 단자를 연결하십시오.
- 전원 투입 전 계전기 눈금 설정, 배선 저항, 1차 영상 전류 설정 및 감도를 점검하십시오.
- 보호 작동 중 단자 접촉이 느슨해지지 않도록 2차 배선을 신뢰성 있게 유지하십시오.
- 시운전에는 절연 점검, 배선 점검 및 보호 기능 검증이 포함되어야 합니다.
설치 및 안전 주의사항
- 설치 전 모델, 구멍 크기, 케이블 외경, 계전기 형식, 배선 방식 및 보호 감도를 확인하십시오.
- 케이블 그룹이 기계적 응력 없이 창을 통과할 수 있도록 구멍 크기를 선택하십시오.
- 장착 홀을 사용하여 베이스 또는 패널에 변성기를 확실히 고정하십시오.
- 가능한 한 케이블을 환형 창 중심에 위치시키십시오.
- 시운전 전 2차 단자, 계전기 배선, 보상 콘덴서 연결 및 접지를 점검하십시오.
- 설치 및 유지보수는 자격을 갖춘 전기 기술자가 수행해야 합니다.
주문 정보
주문 또는 견적 요청 시 다음 정보를 제공하십시오:
- 제품 모델: LJZ-φ65, LJZ-φ75, LJZ-φ110 또는 LJZ-φ150
- 3상 케이블 그룹의 최대 외경
- 정격 시스템 전압 및 정격 주파수
- 계전기 형식(예: DD-11/60) 또는 계전기 입력 사양
- 요구되는 1차 영상 전류 값 및 보호 감도
- 배선 방식: 보상 콘덴서 유무
- 설치 수량 및 개폐장치 / 케이블 피더 적용 분야
- 단자 표시, 도면, 검사 문서, 인증서 또는 포장에 대한 특별 요구사항
선정 가이드라인
- 케이블 외경 확인: 3상 케이블 그룹의 최대 외경에 따라 φ65, φ75, φ110 또는 φ150을 선택합니다.
- 접지 시스템 확인: 지락 고장 감지가 필요한 소전류 접지 시스템에 LJZ 시리즈를 사용합니다.
- 계전기 매칭 확인: DD-11/60 계전기 또는 지정된 계전기에 따라 계전기 코일 연결 및 눈금 설정을 선택합니다.
- 보상 요구사항 확인: 보호 방식에 따라 보상 콘덴서 연결 유무를 선택합니다.
- 감도 확인: 1차 영상 전류 설정이 요구되는 보호 감도를 충족하는지 확인합니다.
- 설치 공간 확인: 캐비닛 배치 전 구멍 크기, 본체 치수, 장착 홀 및 케이블 굽힘 반경을 확인합니다.
