Ukaguzi wa Bidhaa

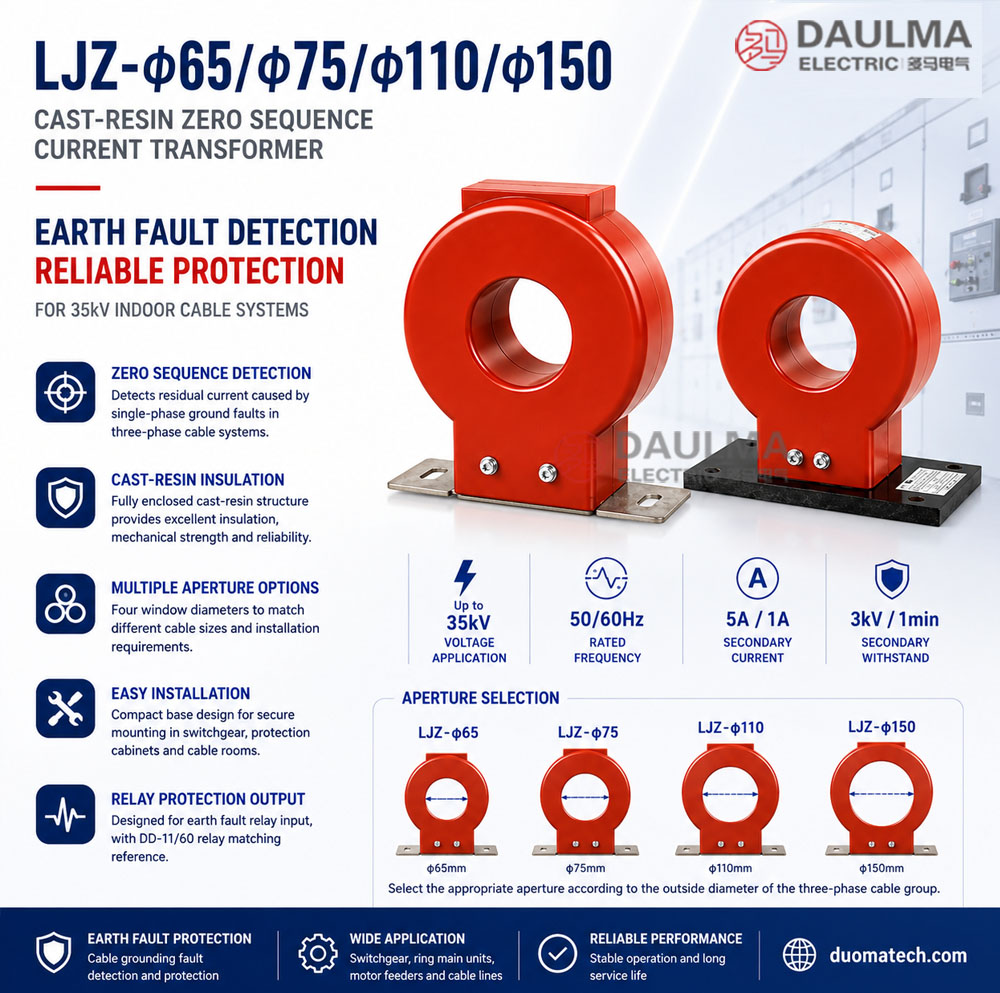

Mfululizo wa kubadilisha sasa ya mpangilio wa sifuri LJZ-φ65 / φ75 / φ110 / φ150 ni mfululizo wa kubadilisha sasa wa ndani wenye ubora wa resini uliojengwa kwa ajili ya kugundua hitilafu za ardhi za kabeli na ulinzi wa kuunganisha kwenye ardhi. Bidhaa hizi hutumika katika mfumo wa kuunganishwa kwenye ardhi unaotumia sasa ndogo wenye kipimo cha marudio kilichopimwa cha 50Hz au 60Hz na kipimo cha juu cha volti hadi 35kV. Tofauti kuu kati ya modeli ni kipenyo cha dirisha la kabeli, ambacho huchaguliwa kulingana na kipenyo cha nje cha kikundi cha kabeli za mitatu.
Mfululizo huu hutumia kiini chenye umbo la mviringo na ubora wa resini. Wakati wa utendaji, kabeli za mitatu zinapita kupitia dirisha la kati la kubadilisha. Katika hali ya kawaida, jumla ya vekta ya sasa za mitatu inakaribia sifuri. Wakati hitilafu ya ardhi ya faza moja inatokea, sasa ya mpangilio wa sifuri inatokea na kubadilisha kinatoa ishara kwenye relay ya hitilafu ya ardhi inayolingana. Relay ya katalogi inayorejelewa ni DD-11/60.
Aina ya Bidhaa
| Kipengee | Ufafanuzi |
|---|---|
| Jina la bidhaa | Kubadilisha Sasa ya Mpangilio wa Sifuri yenye Ubora wa Resini |
| Mfululizo wa modeli | LJZ-φ65 / LJZ-φ75 / LJZ-φ110 / LJZ-φ150 |
| Muundo wa bidhaa | Kubadilisha sasa ya mpangilio wa sifuri ya ndani yenye kiini chenye umbo la mviringo na ubora wa resini |
| Chaguzi za kipenyo cha dirisha | φ65 mm, φ75 mm, φ110 mm, φ150 mm |
| Matumizi ya volti iliyopimwa | Mifumo ya ndani ya ulinzi wa kuunganisha kwenye ardhi ya kabeli hadi 35kV |
| Kipimo cha marudio kilichopimwa | 50Hz / 60Hz |
| Rejeleo ya ulinganishi wa relay | Relay ya hitilafu ya ardhi DD-11/60 |
| Mahali pa usanidi | Ndani |
| Matumizi ya kawaida | Kugundua hitilafu za ardhi, ulinzi wa kuunganisha kwenye ardhi, kufuatilia sasa ya makazi, ulinzi wa mlisho wa motori, ulinzi wa mstari wa kabeli |
Onyesho la Bidhaa
Matumizi Makuu
- Ulinzi wa hitilafu ya ardhi wa mlisho wa kabeli ya ndani
- Mifumo ya kuunganishwa kwenye ardhi inayotumia sasa ndogo hadi 35kV
- Mifumo isiyo na neutral yenye ulinzi bora
- Ulinzi wa kuunganishwa kwenye ardhi wa mlisho wa motori na mlisho wa kizalishaji
- Kugundua na kutoa taarifa za hitilafu ya ardhi ya faza moja
- Kufuatilia sasa ya makazi kwa kabeli za mitatu
- Vifaa vya kusogeza umeme wa shinikizo la wastani, visanduku vya ulinzi, na mifumo ya usambazaji wa kabeli
Sifa muhimu za kiufundi
- Mfululizo mmoja wa bidhaa wenye mapengo mengi: Modeli za φ65, φ75, φ110, na φ150 huchaguliwa kulingana na kipenyo cha nje cha kabeli.
- Muundo wenye ubora wa resini: Kiini chenye umbo la mviringo kimefungwa kwa resini ili kusaidia ubora, nguvu ya kimwili, na uaminifu wa huduma za ndani.
- Kugundua sasa ya mpangilio wa sifuri: Inagundua sasa ya makazi inayozalishwa na kutokuwa sawa kwa sasa za faza wakati wa hitilafu za kuunganishwa kwenye ardhi ya kabeli.
- Pato la ulinzi wa relay: Imetengenezwa kwa ajili ya pembejeo la relay ya hitilafu ya ardhi, na rejeleo ya ulinganishi wa relay DD-11/60.
- Unganisho la hiari la kapa sita ya kushindilia: Baadhi ya sifa zinatumia au hazitumi kapa sita ya kushindilia kulingana na mahitaji ya hisia ya ulinzi.
- Usanidi wa kudumu wa ndani: Muundo mdogo wa msingi wa kusanidi ndani ya vifaa vya kusogeza umeme, vyumba vya kabeli, au vikanda vya ulinzi.
Kanuni ya Ufanya kazi
Kubadilisha sasa ya mpangilio wa sifuri LJZ hupima jumla ya vekta ya sasa za kabeli za mitatu. Wakati mfumo wa mitatu unafanya kazi kwa kawaida, jumla ya sasa za faza inakaribia sifuri na pato la sekondari ni kidogo sana. Wakati kuna uharibifu wa ubora au hitilafu ya ardhi ya faza moja inatokea, sasa ya mpangilio wa sifuri inapita kupitia mfumo wa kabeli na uzio wa sekondari wa kubadilisha hutoa ishara kwenye relay ya hitilafu ya ardhi.
Ubora wa msingi unatolewa na kabeli yenyewe. Kubadilisha hasa huchunguza utendaji wa ubora wa uzio wa sekondari. Kulingana na maelezo ya katalogi, uzio wa sekondari unaweza kuvumilia volti ya jaribio ya umeme wa marudio ya 3kV kwenye ardhi.
Utambulisho wa Modeli
Namba ya modeli inaweza kueleweka kama ifuatavyo:
| Namba | Maana |
|---|---|
| L | Kubadilisha sasa |
| J | Kwa ajili ya ulinzi wa ardhi / ulinzi wa kuunganisha kwenye ardhi |
| Z | Muundo wenye ubora wa resini |
| φ65 / φ75 / φ110 / φ150 | Kipenyo cha ndani kilichopimwa / ukubwa wa juu wa ufunguo wa kabeli |
Takwimu za Kiufundi
| Kipengee | Ufafanuzi |
|---|---|
| Mfululizo wa modeli | LJZ-φ65, LJZ-φ75, LJZ-φ110, LJZ-φ150 |
| Voliti ya matumizi | Mifumo ya kabeli ya ndani hadi 35kV |
| Kipimo cha marudio kilichopimwa | 50Hz / 60Hz |
| Muundo wa ubora | Kiini chenye umbo la mviringo chenye ubora wa resini |
| Voliti ya kuvumilia ya uzio wa sekondari | Voliti ya jaribio ya umeme wa marudio ya 3kV kwenye ardhi |
| Rejeleo ya ulinganishi wa relay | Relay ya hitilafu ya ardhi DD-11/60 |
| Mahali pa usanidi | Ndani |
| Matumizi | Kugundua hitilafu za ardhi za kabeli na ulinzi wa kuunganisha kwenye ardhi |
Mapengo ya Modeli na Rejeleo ya Matumizi
| Modeli | Kipenyo
cha Dirisha Kilichopimwa |
Lengo la
Uchaguzi wa Kabeli la Kawaida |
Maelezo ya
Muundo |
Kumbuka
ya Usanidi |
|---|---|---|---|---|
| LJZ-φ65 | φ65 mm | Ulinzi wa kuunganishwa kwenye ardhi wa mlisho mdogo wa kabeli au mlisho wa motori | Muundo mdogo wa resini wenye umbo la mviringo | Chagua wakati kikundi cha kabeli za mitatu kinaweza kupita kupitia dirisha la 65 mm |
| LJZ-φ75 | φ75 mm | Ulinzi wa kuunganishwa kwenye ardhi wa mlisho wa kabeli wa wastani | Muundo wa resini wenye umbo la mviringo na msingi mdogo | Chagua wakati kipenyo cha kikundi cha kabeli kinahitaji dirisha la 75 mm |
| LJZ-φ110 | φ110 mm | Ulinzi wa kuunganishwa kwenye ardhi wa mlisho mkubwa wa kabeli | Muundo wa resini wenye umbo la mviringo na ufunguo mkubwa wa kabeli | Chagua wakati kipenyo cha kikundi cha kabeli kinahitaji dirisha la 110 mm |
| LJZ-φ150 | φ150 mm | Matumizi ya mlisho mkubwa wa kabeli au kabeli yenye sehemu ya msalaba mkubwa zaidi | Muundo mkubwa wa resini wenye umbo la mviringo na ufunguo mkubwa | Chagua wakati kipenyo cha kikundi cha kabeli kinahitaji dirisha la 150 mm |
Ulinganishi wa Relay na Rejeleo la Hisia
| Modeli | Aina ya
Relay |
Unganisho wa
Coil ya Relay |
Mipangilio ya
Skeli ya Relay |
Sasa ya Msingi
ya Mpangilio wa Sifuri |
Uwiano wa
Sasa Ilivyopimwa |
|---|---|---|---|---|---|
| LJZ-φ65 | DD-11/60 | Mfululizo / Sambamba, na au bila kapa sita ya kushindilia kulingana na unganisho la vitokeo | 15×1, 30×1, 15×2, 30×2 kulingana na njia ya wiri | 1–3A, 2–4A, au 3–6A kulingana na njia ya wiri | Inategemea relay na usanidi wa wiri |
| LJZ-φ75 | DD-11/60 | Mfululizo / Sambamba | 15×1 / 15×2 | 2–5A | 50/1A |
| LJZ-φ110 | DD-11/60 | Mfululizo / Sambamba | 30×1 / 15×2 | 1–3A | 20/1A |
| LJZ-φ150 | DD-11/60 | Mfululizo / Sambamba, kulingana na mpango wa ulinzi wa mradi | Imethibitishwa kwa mipangilio ya relay na mpango wa ulinzi | Imethibitishwa kwa makubaliano ya kiufundi | Imethibitishwa kwa makubaliano ya kiufundi |
Kumbuka: Hisia ya ulinzi inategemea aina ya relay, njia ya unganisho wa coil, unganisho la kapa sita ya kushindilia, upinzani wa wiri, na mipangilio ya kuanzisha. Thamani za mwisho zinapaswa kuthibitishwa kulingana na mwongozo wa relay na mpango wa ulinzi wa mradi.
Kapa sita ya Kushindilia na Rejeleo la Wirisho
| Njia ya Unganisho | Rejeleo la
Vitokeo |
Matumizi ya
Kawaida |
Maelezo |
|---|---|---|---|
| Bila kapa sita ya kushindilia | S1 / S2 au a / x kulingana na alama ya vitokeo ya modeli | Unganisho la kawaida la relay ya hitilafu ya ardhi | Inatumika mahali ambapo mpango wa ulinzi hautahitaji kapa sita ya kushindilia |
| Na kapa sita ya kushindilia | S1 / S3 au a / x kulingana na alama ya vitokeo ya modeli | Mzunguko wa ulinzi wenye hisia zaidi | Inatumika wakati relay na mpango wa ulinzi wanahitaji unganisho la kapa sita ya kushindilia |
Masharti ya Huduma
- Mahali pa usanidi: ndani
- Mfumo unaotumika: mfumo wa kuunganishwa kwenye ardhi unaotumia sasa ndogo hadi 35kV
- Kipimo cha marudio kilichopimwa: 50Hz / 60Hz
- Kikundi cha kabeli za mitatu kinapaswa kupita kupitia dirisha la kubadilisha pamoja.
- Kingo la kabeli, waya ya kuunganisha kwenye ardhi, na kapa sita ya kushindilia yanapaswa kuunganishwa kulingana na mpango wa ulinzi uliochaguliwa.
- Mazingira ya usanidi yanapaswa kuwa yasiyo na mtetemo mkali, gesi ya kuchoma, unyevunyevu mkubwa, vumbi vinavyoweza kusonga umeme, na uchafuzi mkubwa.
- Kwa kipenyo maalum cha kabeli, mipangilio ya relay, unganisho la kapa sita ya kushindilia, au mahitaji ya hisia ya ulinzi, inashauriwa kuthibitisha kiufundi kabla ya kuagiza.
Viwango na Utii
Mfululizo wa kubadilisha sasa ya mpangilio wa sifuri LJZ umetengenezwa kwa ajili ya matumizi ya ulinzi wa hitilafu ya ardhi ya ndani na kugundua sasa ya makazi. Ubora wa msingi unatolewa na kabeli, na ubora wa uzio wa sekondari unaweza kuvumilia volti ya jaribio ya umeme wa marudio ya 3kV kwenye ardhi kulingana na maelezo ya bidhaa. Mahitaji ya jaribio ya mwisho, ulinganishi wa relay, hisia ya ulinzi, na njia ya wiri yanapaswa kuthibitishwa kulingana na mpango wa ulinzi wa mradi na kanuni zinazotumika za usanidi wa umeme.
Usanidi na Vipimo
Mfululizo wa LJZ hutumia kiini chenye umbo la mviringo cha resini na muundo wa msingi wa kudumu. Kabeli inapita kupitia ufunguo wa kati wa kubadilisha. Wakati wa usanidi, waya wote wa mitatu wa faza wanapaswa kupita kupitia dirisha moja kwa mwelekeo mmoja. Ufunguo uliochaguliwa unapaswa kutoa nafasi ya kutosha kwa kikundi cha kabeli bila kuvuta au kuzunguka kabeli kwa nguvu.
Rejeleo la Vipimo vya Jumla
| Modeli | Kipenyo cha Dirisha | Rejeleo la Jumla / Usanidi | Tundu la Usanidi | Maelezo |
|---|---|---|---|---|
| LJZ-φ65 | φ65 mm | Mwili mdogo wa resini; vipimo vya msingi vya usanidi vinategemea michoro | Vitundu 4 vya usanidi kulingana na michoro | Thibitisha michoro ya mwisho ya muonekano kabla ya mpango wa visanduku |
| LJZ-φ75 | φ75 mm | Kimo cha takriban 165 mm, upana wa msingi wa 110 mm, kina cha mwili wa 48 mm kulingana na rejeleo la katalogi | Nafasi / tundu la usanidi kulingana na michoro | Vipimo vya mwisho vinategemea michoro iliyoidhinishwa |
| LJZ-φ110 | φ110 mm | Kimo cha takriban 265 mm, urefu wa msingi wa 250 mm, upana wa msingi wa 120 mm kulingana na rejeleo la katalogi | 4-φ14 kulingana na michoro | Vipimo vya mwisho vinategemea michoro iliyoidhinishwa |
| LJZ-φ150 | φ150 mm | Muundo wenye ufunguo mkubwa; vipimo vinategemea michoro iliyochaguliwa | Kulingana na michoro ya mwisho | Thibitisha kabla ya utengenezaji au mpango wa visanduku |
Kitengo: mm. Vipimo vya mwisho, vitundu vya usanidi, nafasi za vitokeo, na kina cha mwili vinategemea michoro ya mwisho ya muonekano iliyoidhinishwa.
Vitokeo na Maelezo ya Wirisho
- Waya wote wa mitatu wa faza wanapaswa kupita kupitia dirisha la kubadilisha pamoja kwa mwelekeo mmoja.
- Thibitisha iwapo mpango wa ulinzi hutumia unganisho la kapa sita ya kushindilia kabla ya kuunganisha wiri.
- Unganisha vitokeo vya coil ya relay kulingana na michoro ya wiri ya relay na alama za vitokeo vya kubadilisha.
- Angalia mipangilio ya skeli ya relay, upinzani wa wiri, mipangilio ya sasa ya msingi ya mpangilio wa sifuri, na hisia kabla ya kutoa umeme.
- Weka wiri wa sekondari kwa usalama na epuka kuwa vitokeo havijafunga vizuri wakati wa utendaji wa ulinzi.
- Kuanzisha kazi inapaswa kujumuisha ukaguzi wa ubora, ukaguzi wa wiri, na uthibitisho wa utendaji wa ulinzi.
Maelezo ya Usanidi na Usalama
- Thibitisha modeli, ukubwa wa ufunguo, kipenyo cha nje cha kabeli, aina ya relay, njia ya wiri, na hisia ya ulinzi kabla ya usanidi.
- Chagua ufunguo unaoruhusu kikundi cha kabeli kupita kupitia dirisha bila mgongano wa kimwili.
- Thibitisha kubadilisha kwa usalama kwenye msingi au kikanda kwa kutumia vitundu vya usanidi.
- Weka kabeli katikati kadiri inavyoweza kwenye dirisha lenye umbo la mviringo.
- Angalia vitokeo vya sekondari, wiri ya relay, unganisho la kapa sita ya kushindilia, na kuunganishwa kwenye ardhi kabla ya kuanzisha kazi.
- Usanidi na matengenezo yanapaswa kufanywa na wataalamu wa umeme wenye uwezo.
Maelezo ya Kuagiza
Tafadhali toa habari zifuatazo unapokuagiza au kuomba bei:
- Modeli ya bidhaa: LJZ-φ65, LJZ-φ75, LJZ-φ110, au LJZ-φ150
- Kipenyo cha juu cha nje cha kikundi cha kabeli za mitatu
- Voliti ya mfumo iliyopimwa na kipimo cha marudio kilichopimwa
- Aina ya relay, kama vile DD-11/60, au sifa ya pembejeo la relay
- Thamani ya sasa ya msingi ya mpangilio wa sifuri inayohitajika na hisia ya ulinzi
- Njia ya wiri: na au bila kapa sita ya kushindilia
- Kiasi cha usanidi na matumizi ya vifaa vya kusogeza umeme / mlisho wa kabeli
- Mahitaji maalum ya alama za vitokeo, michoro, hati za ukaguzi, vyeti, au upakishaji
Mwongozo wa Uchaguzi
- Thibitisha kipenyo cha nje cha kabeli: Chagua φ65, φ75, φ110, au φ150 kulingana na kipenyo cha juu cha nje cha kikundi cha kabeli za mitatu.
- Thibitisha mfumo wa kuunganishwa kwenye ardhi: Tumia mfululizo wa LJZ kwa ajili ya mifumo ya kuunganishwa kwenye ardhi inayotumia sasa ndogo inayohitaji kugundua hitilafu za ardhi.
- Thibitisha ulinganishi wa relay: Chagua unganisho wa coil ya relay na mipangilio ya skeli kulingana na relay DD-11/60 au relay iliyoelezwa.
- Thibitisha mahitaji ya kushindilia: Chagua na au bila unganisho la kapa sita ya kushindilia kulingana na mpango wa ulinzi.
- Thibitisha hisia: Angalia kwamba mipangilio ya sasa ya msingi ya mpangilio wa sifuri inakutana na hisia inayohitajika ya ulinzi.
- Thibitisha nafasi ya usanidi: Angalia ukubwa wa ufunguo, vipimo vya mwili, vitundu vya usanidi, na kipenyo cha kuzunguka cha kabeli kabla ya mpango wa visanduku.
