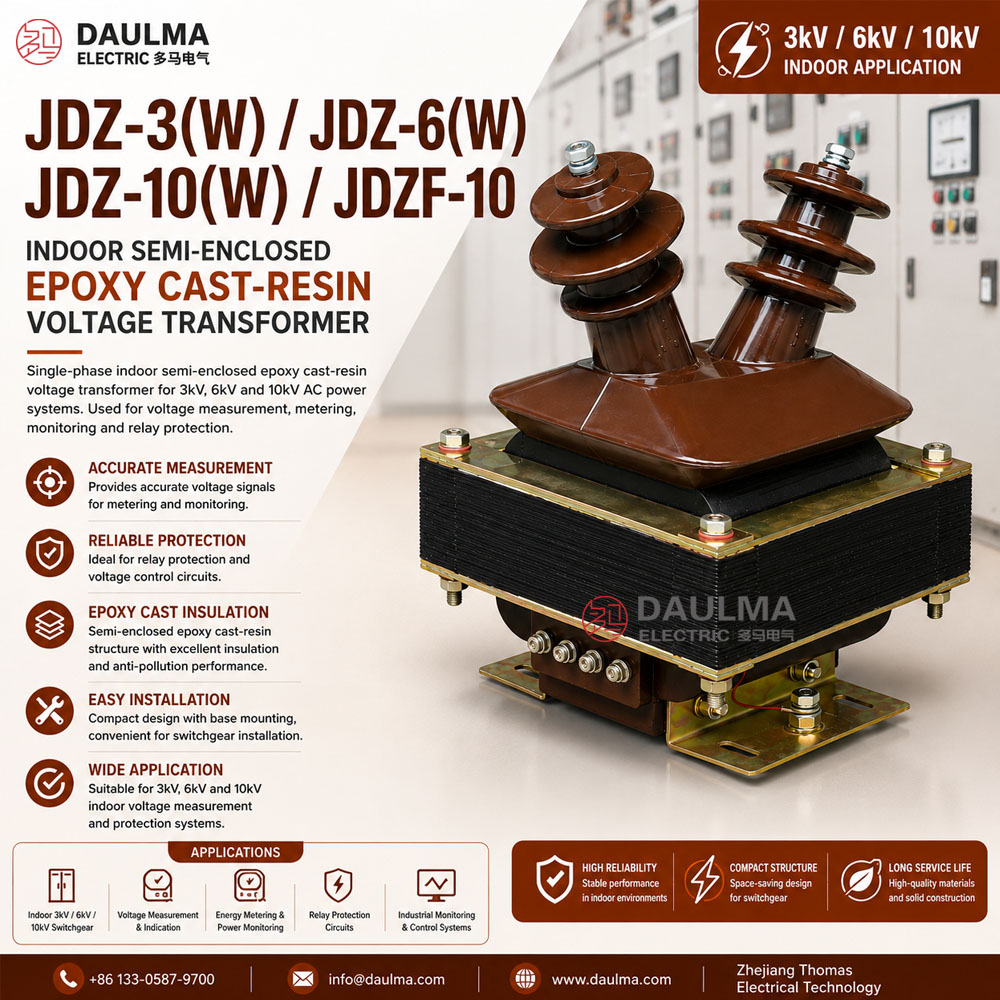

JDZ-3/6/10(W) / JDZF-10 Kituo cha ndani cha Voltage cha Semi-Enclosed Epoxy Cast-Resin

Ukaguzi wa Bidhaa

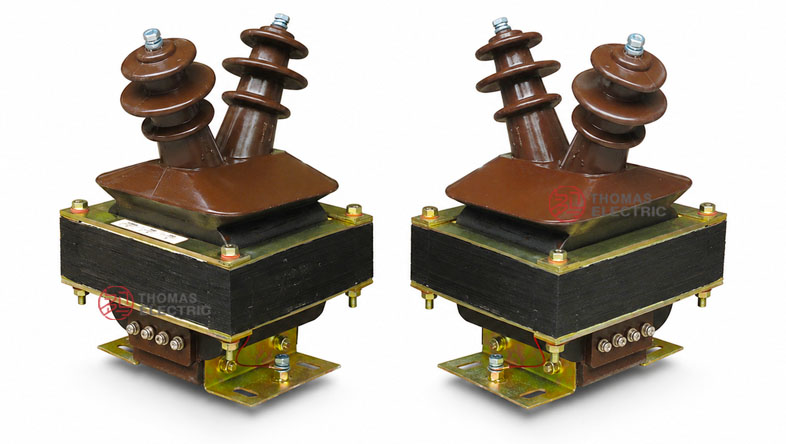

Vitambulisho vya volti za ndani za JDZ-3/6/10(W) na JDZF-10 zenye muundo nusu-funikwa zenye resini ya epoxy ni vitambulisho vya volti vya moja kwa moja vya shinikizo la wastani vilivyoundwa kwa ajili ya mfumo wa umeme wa AC wa 3kV, 6kV na 10kV ndani ya majengo. Vinabadilisha volti ya msingi kuwa ishara za volti ya sekondari zilizostandaridhiwa kwa ajili ya kupima volti, kufuatilia volti, kupima umeme na ulinzi wa relay.

Mfululizo huu unatumia muundo nusu-funikwa wenye resini ya epoxy. Kipande cha kitambulisho na mapaka yamefungwa kwa resini ya epoxy, wakati vitokeo vya msingi, vitokeo vya sekondari na msingi wa uwekaji vimepangwa kwa ajili ya uwekaji katika vifaa vya kubadilisha umeme vya ndani. Mifano ya JDZ inatumika kwa matumizi ya kawaida ya vitambulisho vya volti, wakati mifano ya JDZF inatumika wakati mtiririko maalum au wa sekondari mbili wa volti unahitajika.

Nafasi ya Matumizi

Vitambulisho vya volti vya JDZ / JDZF huwekwa kwa kawaida ndani ya vifaa vya kubadilisha umeme vya shinikizo la wastani vya ndani, visanduku vya kupima, vyumba vya vitambulisho vya volti au vyumba vya usambazaji. Vinatoa ishara ya volti ya sekondari kwa vipima volti, mitambo ya kupima nishati, vifaa vya kufuatilia umeme, relay za ulinzi na vifaa vya udhibiti.

Matumizi Makuu

• Vifaa vya kubadilisha umeme vya ndani vya shinikizo la wastani vya 3kV, 6kV na 10kV
• Mzunguko wa kupima volti na kuonyesha volti
• Mifumo ya kupima nishati na kufuatilia umeme
• Mzunguko wa ingizo la volti la ulinzi wa relay
• Uwekaji wa kitambulisho cha volti cha moja kwa moja katika mifumo ya usambazaji
• Vipaneli vya shinikizo la wastani vinavyohitaji fungo la nusu-funikwa lenye resini ya epoxy

Maelezo Muhimu

Ufanisi wa Matumizi

Inafaa Kwa

• Vifaa vya kubadilisha umeme vya ndani na vipaneli vya usambazaji vilivyopimwa kwa 3kV, 6kV au 10kV
• Mzunguko wa kupima volti unaohitaji pato la sekondari la 100V
• Mzunguko wa kufuatilia umeme na kuonyesha volti
• Mifumo ya ulinzi wa relay inayohitaji ishara ya kumbukumbu ya volti
• Miradi inayohitaji fungo la nusu-funikwa lenye resini ya epoxy badala ya ujenzi wa kuvunjika kwa mafuta

Haiyo shauri kwa

• Uwekaji wa nje bila sanduku linalofaa
• Mifumo juu ya kiwango cha upungufu cha modeli iliyochaguliwa
• Matumizi yanayohitaji vitambulisho vya volti vya resini ya epoxy vya kufunikwa kabisa au vya kuvunjika kwa mafuta
• Viwiano visivyo ya kawaida vya volti, pato la sekondari mbili au daraja maalum za ukwazi bila uthibitisho wa kiufundi

Kulinganisha Modeli

Muundo wa Kiufundi

Utambulisho wa Modeli

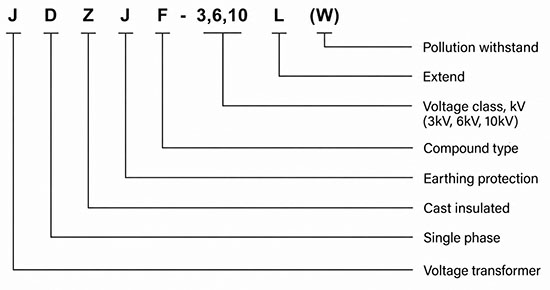

Msimbo wa modeli wa JDZ / JDZF unaweza kutafsiriwa kama ifuatavyo:

Takwimu za Kiufundi

Takwimu zifuatazo za kiufundi zimepangwa kwa ajili ya usoma rahisi na kuchagua kwa ujuzi wa kiufundi. Takwimu za mwisho zinapaswa kuthibitishwa kwa mchoro ulioidhinishwa, makubaliano ya kiufundi na lebo ya bidhaa.

Takwimu za Kiufundi za JDZ-3, 6, 10(W)

Takwimu za Kiufundi za JDZF-10(W)

Maelezo ya kiufundi:

• Bidhaa imeundwa kwa ajili ya mfumo wa umeme wa shinikizo la wastani wa 50Hz wa ndani.
• Uwiano wa volti uliopewa unapaswa kulingana na volti ya mfumo na kiwango cha ingizo cha vifaa.
• Pato lililopewa linapaswa kuchaguliwa kulingana na mzigo wa jumla wa sekondari.
• Miundo ya sekondari mbili inapaswa kuthibitishwa kabla ya kuagiza.
• Daraja ya mwisho ya ukwazi, pato lililopewa na kiwango cha upungufu kinapaswa kufuata lebo na makubaliano ya kiufundi.

Masharti ya Huduma

• Kimo: si zaidi ya mita 1000
• Joto la mazingira: juu zaidi +40°C, chini zaidi -5°C
• Unyevunyevu wa hewa: chini ya 85% kwa joto la 20°C
• Bidhaa imeshindwa jaribio la tetemeko moja kwa moja kwa nguvu ya 0.4g ya mawimbi tatu ya sine kulingana na taarifa ya sampuli ya bidhaa.
• Bidhaa inaweza kutumika chini ya hali za uchafuzi kulingana na maelezo ya sampuli.
• Mazingira ya uwekaji yanapaswa kuwa ya ndani na yanayofaa kwa vifaa vya resini ya shinikizo la wastani.

Uwekaji na Viwango

Mfululizo wa JDZ / JDZF unapaswa kuwekwa kulingana na mchoro ulioidhinishwa, mchoro wa wiri na mpangilio wa vifaa vya kubadilisha umeme. Kabla ya uwekaji, thibitisha msingi wa uwekaji, mwelekeo wa vitokeo, nafasi ya fungo, nafasi ya vitokeo vya sekondari na nafasi inayohitajika ya matengenezo.

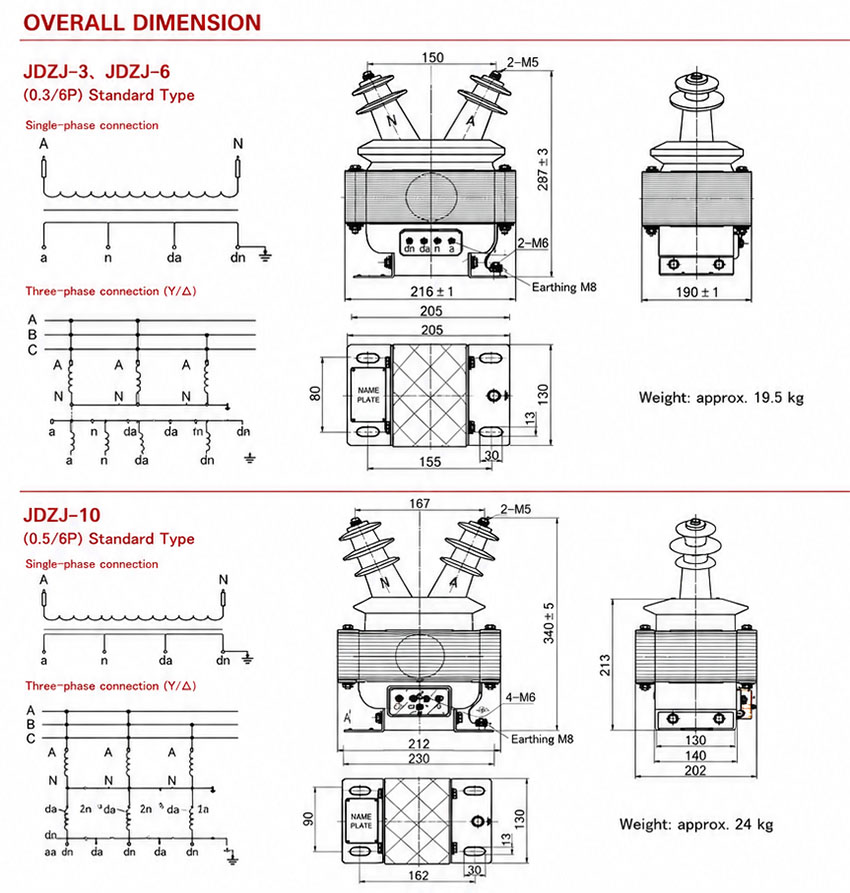

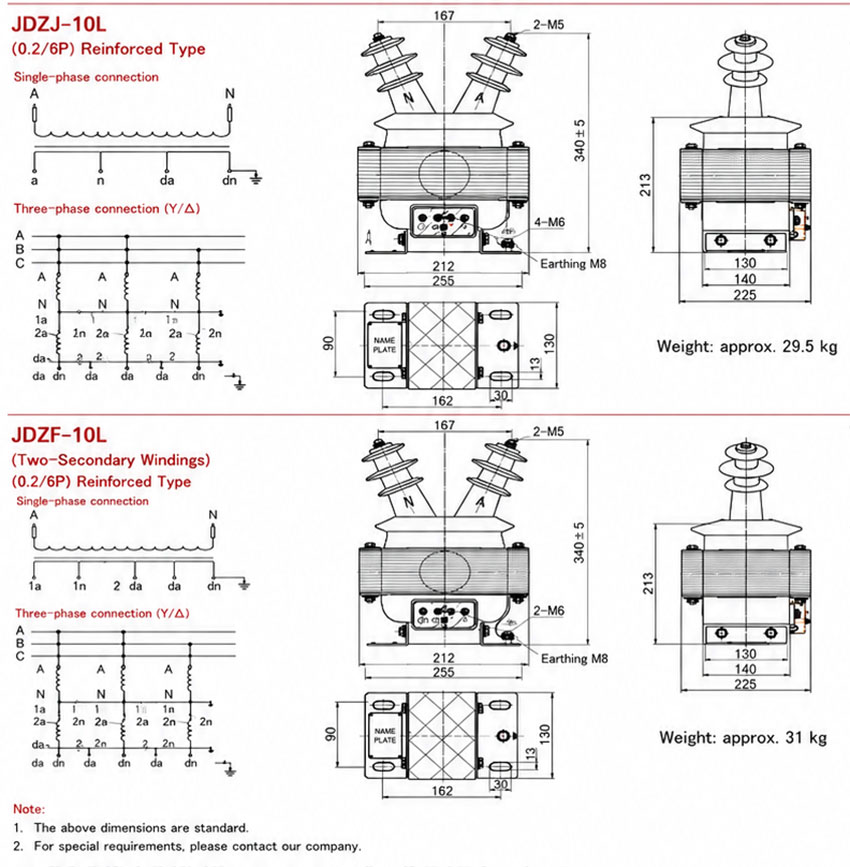

Viwango na Uzito

Maelezo ya Vitokeo na Wiriani

• Wiriani la msingi na la sekondari linapaswa kufuata mchoro ulioidhinishwa wa wiriani.
• Chaguo la muunganiko wa moja kwa moja na muunganiko wa tatu kwa tatu linapaswa kuchaguliwa kulingana na muundo wa mradi.
• Alama za vitokeo vya sekondari zinapaswa kuchunguzwa kabla ya kuanzisha.
• Kitambulisho kinapaswa kufungwa kwa nguvu kwenye msingi wa sanduku au ubao wa uwekaji.
• Nafasi ya umeme na umbali wa kuvutia unapaswa kufuata kiwango cha upungufu kilichopewa na muundo wa vifaa vya kubadilisha umeme.

Ufuatiliaji na Majaribio

Mfululizo wa vitambulisho vya volti vya nusu-funikwa vya resini ya epoxy wa JDZ / JDZF umefanywa kwa ajili ya matumizi ya shinikizo la wastani ya ndani. Viwango vilivyo faa, vitu vya ukaguzi na viwango vya kukubali vinapaswa kuthibitishwa kulingana na maelezo ya mradi, mahitaji ya wateja na makubaliano ya mwisho ya kiufundi.

Majaribio ya Kawaida

• Ukaguzi wa macho na uthibitisho wa lebo
• Uthibitisho wa uwiano
• Ukaguzi wa polariti na alama za vitokeo
• Jaribio la ukwazi kwenye mzigo uliopewa
• Jaribio la uvumilivu wa volti ya marudio ya nguvu
• Jaribio la upungufu wa umeme
• Uthibitisho wa paka la sekondari

Maelezo ya Kiufundi

• Chagua modeli kulingana na volti ya mfumo: JDZ-3, JDZ-6 au JDZ-10.
• Chagua JDZF-10 pale ambapo muundo maalum wa sekondari mbili au muundo wa kupima ukwazi zaidi unahitajika.
• Usizidi pato lililopewa linalolingana na daraja ya ukwazi iliyochaguliwa.
• Thibitisha kama mzunguko unatumia muunganiko wa moja kwa moja au wa tatu kwa tatu kabla ya kuunganisha wiri.
• Thibitisha alama za vitokeo, mpangilio wa ukeni na nafasi ya upungufu kabla ya kuanzisha.
• Kwa uwiano maalum, uwezo maalum au hali maalum za mazingira, uthibitisho wa kiufundi unahitajika kabla ya kuagiza.

Mwongozo wa Uchaguzi

Jinsi ya kuchagua modeli sahihi ya JDZ au JDZF

Chagua JDZ-3(W) kwa mfumo wa 3kV, JDZ-6(W) kwa mfumo wa 6kV na JDZ-10(W) kwa mfumo wa 10kV. Chagua JDZF-10(W) wakati mradi unahitaji muundo wa sekondari mbili wa 10kV au muundo maalum wa kupima.

Jinsi ya kuchagua daraja ya ukwazi na pato lililopewa

Tumia daraja 0.5 au 0.2 kwa mzunguko wa kupima ukwazi zaidi, daraja 1 kwa kupima kwa ujumla na daraja 3 kwa mzunguko wa kuonyesha au wa usaidizi wa ukwazi duni. Pato lililopewa linapaswa kuwa zaidi ya mzigo wa jumla wa vifaa, relay na wiriani.

Jinsi ya kuthibitisha uwiano wa volti

Uwiano wa volti ya msingi unapaswa kulingana na volti ya mfumo, kama vile 1000/100V, 2000/100V, 3000/100V, 6000/100V au 10000/100V. Voliti ya sekondari inapaswa kulingana na kiwango cha ingizo cha vifaa au relay vilivyunganishwa.

Jinsi ya kuthibitisha nafasi ya uwekaji

Angalia mchoro wa nje, mashimo ya uwekaji wa msingi, mwelekeo wa vitokeo, nafasi ya fungo na uzito kabla ya uwekaji katika sanduku. Modeli zenye uwezo mkubwa zaidi au za sekondari mbili zinaweza kuhitaji nafasi tofauti ya uwekaji.

Maelezo ya Kuagiza

Tafadhali toa habari zifuatazo wakati wa kuagiza au kuomba bei:

• Modeli ya bidhaa: JDZ-3(W), JDZ-6(W), JDZ-10(W), JDZF-10(W), JDZ-10L au JDZF-10L
• Uwiano wa volti uliopewa na mahitaji ya volti ya sekondari
• Marudio iliyopewa: kwa kawaida 50Hz
• Daraja ya ukwazi inayohitajika na pato lililopewa
• Muundo wa sekondari moja au mbili
• Kiwango cha upungufu kilichopewa
• Viwango vya uwekaji au mahitaji ya mpangilio wa vifaa vya kubadilisha umeme
• Viwango vilivyo faa au maelezo ya mradi
• Kiasi
• Mahitaji maalum ya michoro, ripoti za majaribio, sertifikati, lugha ya lebo, pakiti au usafirishaji
