Ukaguzi wa Bidhaa
Kubadilisha sasa ya LFZ2-10 ni kifaa cha ndani, nusu-funikwa, aina ya kupita mara nyingi kilichotengenezwa kwa resini ya epoxy kwa mfumo wa AC wa voliti ya kati. Kimeundwa kwa ajili ya kupima sasa, kupima umeme na ulinzi wa relay katika mfumo wa umeme wenye kioo cha 50Hz na daraja ya voliti iliyopewa ya 10kV. Kwa miradi ya kimataifa ya voliti ya kati, bidhaa inaweza kutumika kwa matumizi ya daraja za 10kV, 11kV na 12kV ya vifaa vya ndani vya kubadilisha umeme, kulingana na kiwango cha upole, muundo wa mfumo na uthibitisho wa mahitaji ya mradi.
Mfululizo wa LFZ2-10 unatumia muundo wa waya ya msingi wa kupita mara nyingi pamoja na upole wa resini ya epoxy. Waya ya msingi na waya ya sekondari zinapakuliwa juu ya kipanga, na mkusanyiko wa waya ya sekondari unapakuliwa ndani ya mwili wa resini kwa ajili ya upole na ulinzi wa mitambo. Mwili wa bidhaa unajumuisha ubao wa kuweka, ubao wa alama, ubao wa onyo, bolti ya kuweka ardhi na mashimo ya kuweka, inaruhusu usanidi wima au mlalo katika vifaa vya ndani vya kubadilisha umeme na miundo ya kabati.
Aina ya Bidhaa
| Kipengee | Maelezo |
|---|---|
| Jina la bidhaa | Kubadilisha sasa ya resini ya epoxy ya ndani yenye waya ya msingi ya kupita mara nyingi |
| Mfululizo wa modeli | LFZ2-10 |
| Muundo wa bidhaa | Nusu-funikwa, aina ya kupita mara nyingi, upole wa resini ya epoxy |
| Daraja ya voliti | Mifumo ya ndani ya voliti ya kati ya daraja za 10kV, 11kV na 12kV |
| Kioo kilichopewa | 50Hz |
| Usanidi | Vifaa vya ndani vya kubadilisha umeme; usanidi wima au mlalo |
| Matumizi ya kawaida | Kupima sasa, kupima umeme, ulinzi wa relay, vifaa vya kupima katika vifaa vya kubadilisha umeme |

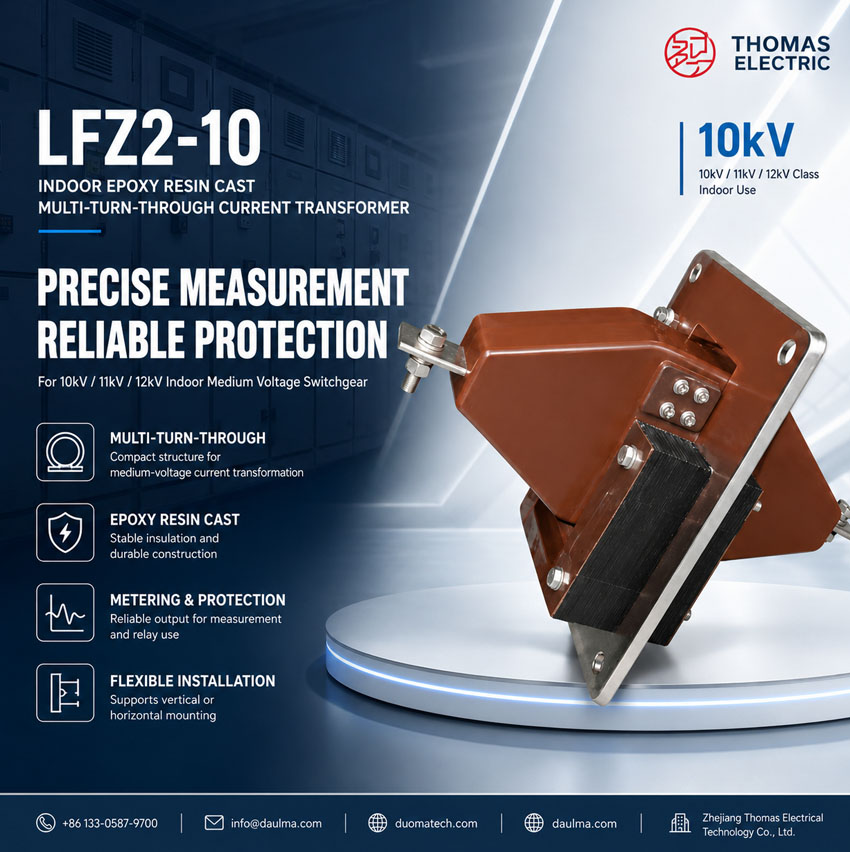

Onyesho la Bidhaa
Matumizi
- Mifumo ya usambazaji wa ndani ya voliti ya kati ya daraja za 10kV, 11kV na 12kV
- Vifaa vya kubadilisha umeme vya voliti ya kati, kabati za kupima na vifungo vya mlisho
- Mzunguko wa kupima sasa na kupima umeme
- Mzunguko wa ulinzi wa relay unaohitaji ishara ya sasa ya sekondari inayotegemeka
- Matumizi ya CT ya kupita ukuta wa ndani au ya kufunga kwenye ubao
- Stesheni za umeme za viwanda, vyumba vya usambazaji na vifaa vyote vya umeme
Sifa
- Muundo wa kupita mara nyingi: Waya ya msingi inatumia muundo uliojengwa wa kupita mara nyingi, inafaa kwa ubadilishaji wa sasa wa voliti ya kati ambapo CT ya ndani na yenye ukubwa mdogo inahitajika.
- Upole wa resini ya epoxy: Waya ya sekondari na mkusanyiko wa kipanga yanapakuliwa kwa resini ya epoxy kwa ajili ya utulivu wa upole, ulinzi wa mitambo na ukinzani dhidi ya mazingira ya ndani.
- Ujenzi wa nusu-funikwa: Muundo hutoa upole na ulinzi unaofaa wakati huo huo unavyofanya bidhaa iweze kufaa kwa usanidi wa vifaa vya kubadilisha umeme na ufikiaji wa usanidi.
- Usanidi wima au mlalo: Ubao wa kuweka na mashimo ya kuweka yanaruhusu usanidi wa kuvutia kulingana na mpangilio wa kabati.
- Alama wazi ya vitokeo: Vitokeo vya msingi vinavyoonekana P1 / P2, na vitokeo vya sekondari vinavyoonekana kulingana na usanidi wa waya ya kupima au ulinzi.
- Matumizi ya kupima na ulinzi: Bidhaa inafaa kwa kupima sasa, kupima umeme na ulinzi wa relay katika mifumo ya ndani ya voliti ya kati.
Kanuni
Kubadilisha sasa ya LFZ2-10 inafanya kazi kulingana na usukuzi wa umeme. Sasa ya msingi inayopita kwenye waya ya msingi ya kupita mara nyingi inazalisha mtiririko wa uwanja wa magneti katika kipanga. Waya ya sekondari kisha inatoa ishara ya sasa inayolingana kwa vifaa vya kupima, relay au vifaa vya kufuatilia. Upole wa resini ya epoxy unatenganisha mzunguko wa msingi wa voliti ya kati na mzunguko wa sekondari wa kupima wa voliti ya chini.
Kwa matumizi ya kupima, uwiano uliochaguliwa na daraja ya usahihi lazima iolingane na mzigo wa kipima kilichounganishwa na safu ya kupima inayohitajika. Kwa matumizi ya ulinzi wa relay, waya ya ulinzi na mzigo lazima yaweze kufanana na mipangilio ya relay na hali za sasa ya hitilafu inayotarajiwa.
Utambulisho wa Modeli
Nambari ya modeli inaweza kueleweka kama ifuatavyo:
| Nambari | Maana |
|---|---|
| L | Kubadilisha sasa |
| F | Aina ya kupita mara nyingi iliyojengwa |
| Z | Upole wa resini ya epoxy |
| 2 | Nambari ya mpangilio wa muundo |
| 10 | Daraja ya voliti iliyopewa: daraja ya 10kV |
Takwimu za Kiufundi
| Kipengee | Maelezo |
|---|---|
| Daraja ya voliti iliyopewa | Daraja ya 10kV; inatumika kwa mifumo ya ndani ya daraja za 10kV, 11kV na 12kV kwa uthibitisho wa mradi |
| Kioo kilichopewa | 50Hz |
| Aina ya upole | Upole wa resini ya epoxy |
| Muundo wa bidhaa | Aina ya nusu-funikwa ya kupita mara nyingi |
| Alama ya vitokeo vya msingi | P1 / P2 |
| Alama ya vitokeo vya sekondari | S1 / S2 kwa waya ya kupima; alama ya waya ya ulinzi kulingana na usanidi wa oda |
| Njia ya usanidi | Usanidi wima au mlalo na ubao wa kuweka na mashimo ya kusema |
| Urefu wa huduma | Hasi zaidi ya 1000m chini ya hali za kawaida za huduma |
| Joto la mazingira | -5°C hadi +40°C |
| Unyevunyevu wa hewa | Chini ya 85% kwenye hali ya kumbukumbu ya 20°C |
| Mazingira ya huduma | Hakuna hewa ya kuchomoza, mtetemo mkali, mvuke unaosababisha uharibifu au mazingira yanayoharibu upole |
Vitokeo
Alama za vitokeo vya LFZ2-10 zinakfuata kanuni za kawaida za polariti ya kubadilisha sasa. Vitokeo vya msingi vinavyoonekana kama P1 / P2. Kwa waya moja tu ya sekondari ya kupima, vitokeo vya sekondari kawaida vinavyoonekana kama S1 / S2. Ikiwa bidhaa inajumuisha waya ya ziada ya sekondari ya ulinzi, mzunguko wa pili wa sekondari unaweza kuonyeshwa tofauti kulingana na mahitaji ya mradi.
| Alama ya Vitokeo |
Kazi | Ilani ya Matumizi |
|---|---|---|
| P1 / P2 | Vitokeo vya msingi | Wakati sasa ya msingi inapita kutoka P1 hadi P2, sasa ya sekondari inapita kutoka S1 hadi mzunguko wa nje. |
| S1 / S2 | Waya ya sekondari ya kupima | Inatumika kwa mzunguko wa kupima sasa au kupima umeme. |
| Waya ya sekondari ya ulinzi | Waya ya ulinzi wa relay | Alama ya vitokeo inategemea usanidi uliochaguliwa wa waya ya ulinzi. |
| Bolti ya kuweka ardhi | Nukta ya kuweka ardhi | Inatumika kwa ajili ya kuweka bidhaa kwenye ardhi kulingana na wiri ya mradi na mahitaji ya usalama. |
Jedwali la Uchaguzi
Uwiano wa sasa, daraja ya usahihi, pato lililotolewa na usanidi wa ulinzi lazima yachaguliwe kulingana na kipima kilichounganishwa, relay, mzigo wa wiri ya sekondari na kiwango cha hitilafu cha vifaa vya kubadilisha umeme. Vichwa virefu vya jedwali vinavunjwa kuwa mistari mingi kwa ajili ya onyesho la wavuti inayofaa kwa vifaa vyote.
| Uchaguzi
Kipengee |
Mahitaji ya Kawaida |
Ilani ya Uhandisi |
|---|---|---|
| Voliti iliyopewa | Daraja ya 10kV | Kwa mifumo ya ndani ya daraja za 10kV, 11kV na 12kV, thibitisha kiwango cha upole na kiwango kinachotumika. |
| Kioo kilichopewa | 50Hz | Matumizi ya 60Hz yanapaswa kuthibitishwa tofauti kabla ya kuagiza. |
| Uwiano wa sasa | Ulinganifu wa mradi | Chagua kulingana na sasa ya mzigo, safu ya kupima na mipangilio ya ulinzi wa relay. |
| Sasa ya sekondari | 5A au 1A kwa oda | 5A ni ya kawaida kwa wiri fupi za sekondari; 1A inaweza kupunguza mzigo kwa mzunguko wa wiri ndefu. |
| Daraja ya usahihi | Daraja ya kupima au ulinzi | Toa kila waya ya sekondari tofauti wakati kupima na ulinzi wanahitajika. |
| Mzigo uliotolewa | VA ya mradi | Jumla ya kipima, relay na mzigo wa kabeli haipaswi kuzidi pato lililotolewa la kila kipanga cha sekondari. |
Kumbuka: Vigezo vya kiufundi vya mwisho vinapaswa kuthibitishwa kulingana na ubao wa jina, michoro iliyoidhinishwa, makubaliano ya kiufundi na ripoti ya majaribio ya kiwanda.
Hali za Huduma
- Mahali pa usanidi: vifaa vya ndani vya kubadilisha umeme vya voliti ya kati
- Urefu: hasi zaidi ya 1000m chini ya hali za kawaida za huduma
- Joto la mazingira: -5°C hadi +40°C
- Unyevunyevu wa hewa: chini ya 85% kwenye hali ya kumbukumbu ya 20°C
- Mazingira ya usanidi yanapaswa kuwa huru kutokana na hewa ya kuchomoza, mtetemo mkali, mvuke unaosababisha uharibifu na hali zinazoharibu upole.
- Kwa urefu mkubwa, unyevunyevu mkubwa, uchafuzi mkubwa au hali maalum ya vifaa vya kubadilisha umeme, uthibitisho wa kiufundi unapendekezwa kabla ya kuagiza.
Viwango na Utii
Kubadilisha sasa ya LFZ2-10 imeundwa kwa matumizi ya kubadilisha sasa ya ndani ya voliti ya kati. Mahitaji ya mradi yanaweza kubainisha viwango vya kubadilisha sasa vya IEC au GB kulingana na makubaliano ya kiufundi ya mwisho. Ukaguzi wa kawaida kawaida unajumuisha ukaguzi wa mwonekano, jaribio la uwiano, uthibitisho la polariti, jaribio la usahihi, jaribio la upinzani wa upole na jaribio la uvumilivu wa nguvu ya kioo pale ambapo linahitajika.
Usanidi na Viwango
Kubadilisha sasa ya LFZ2-10 inaweza kusanywa wima au mlalo kulingana na mpangilio wa vifaa vya kubadilisha umeme. Mwili wa bidhaa unajumuisha ubao wa kuweka, ubao wa alama, ubao wa onyo, bolti ya kuweka ardhi na mashimo manne ya kuweka. Kabla ya uzalishaji wa kabati, nafasi ya kuweka, njia ya waya ya msingi, mwelekeo wa vitokeo vya sekondari na nafasi ya upole yanapaswa kuthibitishwa na michoro iliyoidhinishwa.
Viwango
| Kipengee | Viwango / Ilani |
|---|---|
| Mwelekeo wa usanidi | Usanidi wima au mlalo |
| Muundo wa kuweka | Ubao wa kuweka una mashimo manne ya kusema |
| Unganisho la msingi | Vitokeo vya msingi P1 / P2 kulingana na michoro ya bidhaa |
| Unganisho la sekondari | Kipande cha vitokeo vya sekondari kulingana na usanidi wa kupima/ulinzi |
| Uthibitisho wa michoro | Viwango vya mwisho na viwango vya mashimo vinapaswa kuthibitishwa kabla ya uzalishaji wa kabati |
Ilani za Usalama
- Thibitisha modeli, daraja ya voliti, uwiano wa sasa, sasa ya sekondari, daraja ya usahihi na mzigo uliotolewa kabla ya usanidi.
- Angalia nafasi ya ubao wa kuweka, nafasi ya waya, ufikiaji wa vitokeo vya sekondari na mpangilio wa kuweka ardhi kabla ya kusanya.
- Sanidi kubadilisha sasa wima au mlalo kulingana na mpangilio wa vifaa vya kubadilisha umeme ulioidhinishwa.
- Unganisha vitokeo vya msingi na sekondari kulingana na alama za vitokeo na michoro ya wiri ya mradi.
- Mzunguko wa sekondari wa kubadilisha sasa HAUPASWI kuwa mzunguko wazi wakati mzunguko wa msingi una umeme.
- Kabla ya kutenganisha vifaa vya kupima au relay, fungua mzunguko wa sekondari wa CT kwa kutumia kipande cha kufunga kilicho idhinishwa.
- Usanidi na matengenezo yanapaswa kufanywa na wataalamu wa umeme wa voliti ya kati walio na uwezo.
Maelezo ya Kuagiza
Tafadhali toa taarifa zifuatazo wakati wa kuagiza au kuomba bei:
- Modeli ya bidhaa: LFZ2-10
- Voliti iliyopewa na daraja ya voliti ya mfumo
- Sasa ya msingi iliyopewa na sasa ya sekondari iliyopewa
- Daraja ya usahihi na mzigo uliotolewa kwa kila waya ya sekondari
- Mahitaji ya matumizi ya kupima au ulinzi wa relay
- Mwelekeo wa usanidi: wima au mlalo
- Michoro ya usanidi, mahitaji ya mashimo ya kuweka na mwelekeo wa vitokeo
- Hali za huduma ikiwa urefu, unyevunyevu, kiwango cha uchafuzi au mahitaji ya mtetemo ni maalum
- Kiasi, vyeti, ripoti za majaribio, mahitaji ya alama na kifungo
Mwongozo wa Uchaguzi
- Thibitisha daraja ya voliti: Chagua LFZ2-10 kwa mifumo ya ndani ya voliti ya kati karibu na daraja ya 10kV, ikiwemo matumizi ya kimataifa ya daraja za 10kV, 11kV na 12kV baada ya uthibitisho wa upole.
- Thibitisha muundo: Tumia modeli hii wakati kubadilisha sasa ya resini ya epoxy ya kupita mara nyingi inahitajika kwa vifaa vya ndani vya kubadilisha umeme.
- Chagua uwiano wa sasa: Chagua uwiano wa sasa kulingana na mzigo wa mlisho, safu ya kupima na mipangilio ya ulinzi.
- Bainisha kazi ya kipanga: Fafanua kama waya ya sekondari inatumika kwa kupima, kupima umeme au ulinzi wa relay.
- Angalia mzigo: Jumla ya mzigo wa vifaa vya kupima, relay na wiri za sekondari haipaswi kuzidi pato lililotolewa la CT.
- Thibitisha michoro: Angalia ubao wa kuweka, nafasi za mashimo, njia ya waya, mwelekeo wa vitokeo na ufikiaji wa matengenezo kabla ya uzalishaji.
