ทรานส์ฟอร์เมอร์กระแสไฟฟ้าแบบพันหลายรอบ หล่อเรซินอีพ็อกซี่ รุ่น LFZ2-10

ภาพรวมผลิตภัณฑ์

หม้อแปลงกระแส LFZ2-10 เป็นหม้อแปลงกระแสชนิดติดตั้งภายในอาคาร โครงสร้างกึ่งปิด แบบมีขดลวดปฐมภูมิหลายรอบ (multi-turn-through) ฉาบด้วยเรซินอีพ็อกซี่ สำหรับระบบไฟฟ้ากระแสสลับแรงดันปานกลาง ออกแบบมาเพื่อใช้ในการวัดกระแสไฟฟ้า วัดพลังงานไฟฟ้า และการป้องกันด้วยรีเลย์ ในระบบไฟฟ้าที่มีความถี่กำหนด 50Hz และแรงดันกำหนดระดับ 10kV สำหรับโครงการแรงดันปานกลางระดับสากล ผลิตภัณฑ์นี้สามารถใช้งานได้กับแอปพลิเคชันสวิตช์เกียร์ในอาคารระดับ 10kV, 11kV และ 12kV โดยขึ้นอยู่กับการยืนยันระดับฉนวน แบบระบบ และข้อกำหนดของโครงการ

ซีรีส์ LFZ2-10 ใช้โครงสร้างขดลวดปฐมภูมิแบบหลายรอบ พร้อมฉนวนเรซินอีพ็อกซี่ ขดลวดปฐมภูมิและทุติยภูมิพันอยู่บนแกนแม่เหล็ก และชุดขดลวดทุติยภูมิจะถูกหล่อลงในตัวเรซินเพื่อให้ได้ทั้งฉนวนและป้องกันเชิงกล ตัวผลิตภัณฑ์ประกอบด้วยแผ่นยึด ป้ายแสดงค่ากำหนด ป้ายคำเตือน น็อตกราวด์ และรูสำหรับยึด ทำให้สามารถติดตั้งได้ทั้งแนวตั้งและแนวนอนในโครงสวิตช์เกียร์และตู้ภายในอาคาร

ประเภทผลิตภัณฑ์

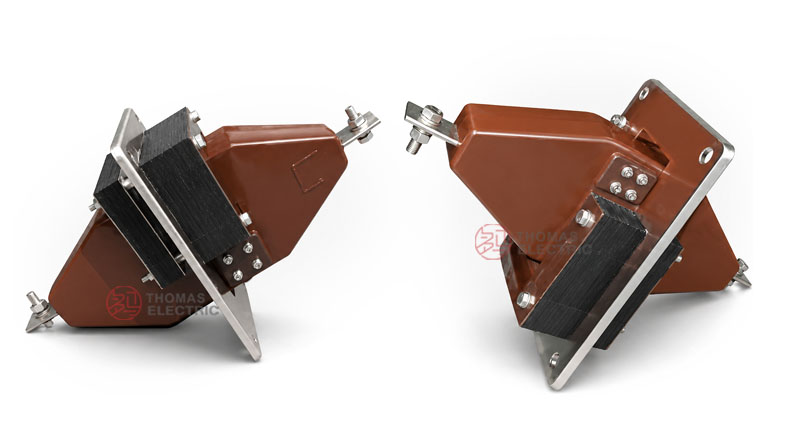

ภาพแสดงผลิตภัณฑ์

การใช้งาน

• ระบบจ่ายไฟแรงดันปานกลางภายในอาคารระดับ 10kV, 11kV และ 12kV
• สวิตช์เกียร์แรงดันปานกลาง ตู้วัดค่า และแผงจ่ายโหลด
• วงจรการวัดกระแสไฟฟ้าและวัดพลังงานไฟฟ้า
• วงจรการป้องกันด้วยรีเลย์ที่ต้องการสัญญาณกระแสทุติยภูมิที่เชื่อถือได้
• การใช้งานหม้อแปลงกระแสแบบฝังผ่านผนังหรือติดตั้งบนแผงภายในอาคาร
• สถานีไฟฟ้าย่อยอุตสาหกรรม ห้องจ่ายไฟ และอุปกรณ์ไฟฟ้าครบชุด

คุณสมบัติเด่น

• โครงสร้างแบบมีขดลวดปฐมภูมิหลายรอบ: ขดลวดปฐมภูมิใช้การออกแบบแบบมีหลายรอบ เหมาะสำหรับการแปลงกระแสในระบบแรงดันปานกลางที่ต้องการหม้อแปลงกระแสขนาดกะทัดรัดสำหรับติดตั้งภายในอาคาร
• ฉนวนแบบหล่อเรซินอีพ็อกซี่: ขดลวดทุติยภูมิและแกนแม่เหล็กถูกหล่อด้วยเรซินอีพ็อกซี่ เพื่อความเสถียรของฉนวน การป้องกันเชิงกล และทนต่อสภาพแวดล้อมภายในอาคาร
• โครงสร้างกึ่งปิด: โครงสร้างนี้ให้ทั้งฉนวนและการป้องกันอย่างเหมาะสม ขณะเดียวกันก็ยังเหมาะสำหรับการติดตั้งในสวิตช์เกียร์และเข้าถึงได้ง่าย
• ติดตั้งได้ทั้งแนวตั้งและแนวนอน: แผ่นยึดและรูสำหรับยึดช่วยให้สามารถติดตั้งได้อย่างยืดหยุ่นตามรูปแบบตู้
• สัญลักษณ์ขั้วชัดเจน: ขั้วปฐมภูมิกำกับเป็น P1 / P2 และขั้วทุติยภูมิกำกับตามการกำหนดค่าขดลวดสำหรับวัดค่าหรือป้องกัน
• ใช้งานได้ทั้งวัดค่าและป้องกัน: ผลิตภัณฑ์นี้เหมาะสำหรับการวัดกระแสไฟฟ้า วัดพลังงานไฟฟ้า และการป้องกันด้วยรีเลย์ในระบบแรงดันปานกลางภายในอาคาร

หลักการทำงาน

หม้อแปลงกระแส LFZ2-10 ทำงานตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า กระแสปฐมภูมิที่ไหลผ่านขดลวดปฐมภูมิแบบหลายรอบจะสร้างฟลักซ์แม่เหล็กในแกนแม่เหล็ก จากนั้นขดลวดทุติยภูมิจะส่งสัญญาณกระแสที่เป็นสัดส่วนออกไปยังมิเตอร์ รีเลย์ หรืออุปกรณ์ตรวจสอบที่เชื่อมต่ออยู่ ฉนวนเรซินอีพ็อกซี่แยกวงจรแรงดันปานกลางปฐมภูมิออกจากวงจรวัดค่าแรงดันต่ำทุติยภูมิ

สำหรับการใช้งานด้านการวัดค่า อัตราส่วน (ratio) และชั้นความแม่นยำที่เลือกควรตรงกับภาระของมิเตอร์ที่เชื่อมต่อและช่วงการวัดที่ต้องการ ส่วนการใช้งานด้านการป้องกัน ขดลวดป้องกันและภาระต้องสอดคล้องกับการตั้งค่ารีเลย์และสภาวะกระแสลัดวงจรที่คาดการณ์ไว้

รหัสรุ่น

รหัสรุ่นสามารถตีความได้ดังนี้:

ข้อมูลทางเทคนิค

ขั้วต่อ

สัญลักษณ์ขั้วของ LFZ2-10 เป็นไปตามข้อตกลงมาตรฐานด้านโพลาไรตี้ของหม้อแปลงกระแส ขั้วปฐมภูมิกำกับเป็น P1 / P2 สำหรับขดลวดทุติยภูมิวัดค่าเดี่ยว ขั้วทุติยภูมิมักกำกับเป็น S1 / S2 หากผลิตภัณฑ์มีขดลวดทุติยภูมิป้องกันเพิ่มเติม วงจรทุติยภูมิที่สองสามารถกำกับแยกต่างหากตามความต้องการของโครงการ

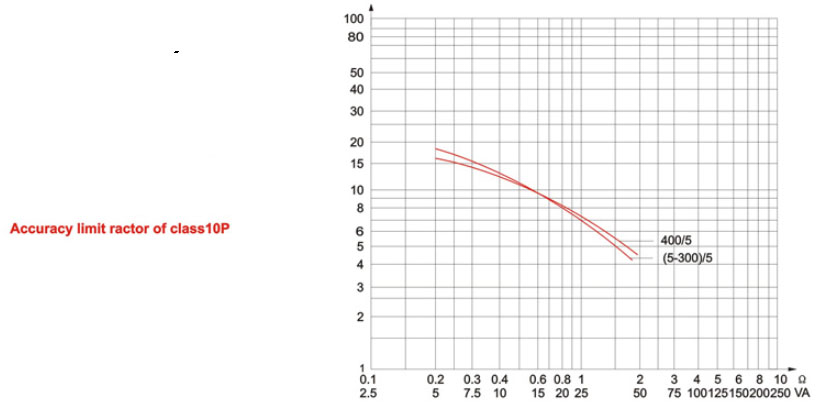

ตารางการเลือกใช้งาน

อัตราส่วนกระแส ชั้นความแม่นยำ กำลังเอาต์พุตกำหนด และการกำหนดค่าป้องกันสุดท้าย ควรเลือกตามมิเตอร์ รีเลย์ ภาระของสายทุติยภูมิ และระดับกระแสลัดวงจรของสวิตช์เกียร์ที่เชื่อมต่อ หัวตารางยาวถูกจัดให้แสดงเป็นหลายบรรทัดเพื่อรองรับการแสดงผลบนเว็บไซต์แบบตอบสนอง

หมายเหตุ: พารามิเตอร์ทางเทคนิคสุดท้ายควรยืนยันตามป้ายชื่อ แบบรับรอง ข้อตกลงทางเทคนิค และรายงานทดสอบจากโรงงาน

เงื่อนไขการใช้งาน

• ตำแหน่งติดตั้ง: สวิตช์เกียร์แรงดันปานกลางภายในอาคาร
• ระดับความสูง: ไม่เกิน 1000 เมตรภายใต้เงื่อนไขการใช้งานมาตรฐาน
• อุณหภูมิแวดล้อม: -5°C ถึง +40°C
• ความชื้นสัมพัทธ์: น้อยกว่า 85% ที่อุณหภูมิอ้างอิง 20°C
• สภาพแวดล้อมการติดตั้งต้องปราศจากบรรยากาศระเบิด การสั่นสะเทือนรุนแรง ไอระเหยกัดกร่อน และสภาพที่ทำลายฉนวน
• สำหรับพื้นที่ระดับความสูงมาก ความชื้นสูง มลภาวะหนัก หรือเงื่อนไขสวิตช์เกียร์พิเศษ ขอแนะนำให้ยืนยันทางเทคนิคก่อนสั่งซื้อ

มาตรฐานและการปฏิบัติตาม

หม้อแปลงกระแส LFZ2-10 ออกแบบมาสำหรับการใช้งานหม้อแปลงกระแสแรงดันปานกลางภายในอาคาร ข้อกำหนดของโครงการอาจกำหนดให้ใช้มาตรฐานหม้อแปลงกระแส IEC หรือ GB ตามข้อตกลงทางเทคนิคสุดท้าย การตรวจสอบประจำปกติรวมถึงการตรวจสอบลักษณะภายนอก ทดสอบอัตราส่วน ตรวจสอบโพลาไรตี้ ทดสอบความแม่นยำ ทดสอบความต้านทานฉนวน และทดสอบทนแรงดันความถี่กำลัง ตามที่จำเป็น

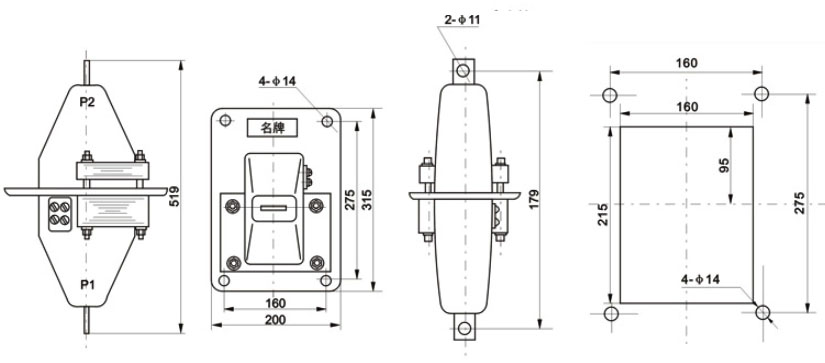

การติดตั้งและขนาด

หม้อแปลงกระแส LFZ2-10 สามารถติดตั้งได้ทั้งแนวตั้งและแนวนอนตามรูปแบบสวิตช์เกียร์ ตัวผลิตภัณฑ์ประกอบด้วยแผ่นยึด ป้ายแสดงค่ากำหนด ป้ายคำเตือน น็อตกราวด์ และรูยึดสี่รู ก่อนผลิตตู้ ควรยืนยันตำแหน่งยึด ทิศทางสายนำกระแสปฐมภูมิ ทิศทางขั้วทุติยภูมิ และระยะห่างฉนวนตามแบบร่างรับรอง

ขนาด

ข้อควรระวังด้านความปลอดภัย

• ยืนยันรุ่น ระดับแรงดัน อัตราส่วนกระแส กระแสทุติยภูมิ ชั้นความแม่นยำ และภาระกำหนดก่อนติดตั้ง
• ตรวจสอบตำแหน่งแผ่นยึด ระยะห่างสายนำ ทางเข้าถึงขั้วทุติยภูมิ และการจัดวางกราวด์ก่อนประกอบ
• ติดตั้งหม้อแปลงตามแนวตั้งหรือแนวนอนตามรูปแบบสวิตช์เกียร์ที่ได้รับการรับรอง
• ต่อขั้วปฐมภูมิและทุติยภูมิตามสัญลักษณ์ขั้วและแผนผังเดินสายของโครงการ
• ห้ามเปิดวงจรทุติยภูมิของหม้อแปลงกระแสขณะที่วงจรปฐมภูมิมีไฟฟ้า
• ก่อนถอดมิเตอร์หรือรีเลย์ ให้ลัดวงจรทุติยภูมิของหม้อแปลงกระแสโดยใช้บล็อกลัดวงจรที่ได้รับการรับรอง
• การติดตั้งและบำรุงรักษาต้องดำเนินการโดยช่างไฟฟ้าแรงดันปานกลางที่มีคุณสมบัติเหมาะสม

ข้อมูลการสั่งซื้อ

โปรดแจ้งข้อมูลต่อไปนี้เมื่อสั่งซื้อหรือขอใบเสนอราคา:

• รุ่นผลิตภัณฑ์: LFZ2-10
• แรงดันกำหนดและระดับแรงดันระบบ
• กระแสปฐมภูมิกำหนดและกระแสทุติยภูมิกำหนด
• ชั้นความแม่นยำและภาระกำหนดสำหรับแต่ละขดลวดทุติยภูมิ
• ความต้องการการใช้งาน: วัดค่าหรือป้องกันด้วยรีเลย์
• ทิศทางการติดตั้ง: แนวตั้งหรือแนวนอน
• แบบติดตั้ง ข้อกำหนดรูยึด และทิศทางขั้ว
• เงื่อนไขการใช้งาน หากมีข้อกำหนดพิเศษด้านระดับความสูง ความชื้น ระดับมลภาวะ หรือการสั่นสะเทือน
• จำนวน สัญญาณรับรอง รายงานทดสอบ ข้อกำหนดการติดฉลาก และบรรจุภัณฑ์

คู่มือการเลือกใช้งาน

1. ยืนยันระดับแรงดัน: เลือก LFZ2-10 สำหรับระบบแรงดันปานกลางภายในอาคารระดับประมาณ 10kV รวมถึงการใช้งานระดับสากล 10kV, 11kV และ 12kV หลังจากยืนยันระดับฉนวนแล้ว
2. ยืนยันโครงสร้าง: ใช้รุ่นนี้เมื่อต้องการหม้อแปลงกระแสแบบมีขดลวดปฐมภูมิหลายรอบ ฉาบเรซินอีพ็อกซี่ สำหรับสวิตช์เกียร์ภายในอาคาร
3. เลือกอัตราส่วนกระแส: เลือกอัตราส่วนกระแสตามโหลดของสายจ่าย ช่วงการวัดค่า และการตั้งค่าการป้องกัน
4. กำหนดหน้าที่แกน: ระบุว่าขดลวดทุติยภูมิใช้สำหรับการวัด วัดพลังงานไฟฟ้า หรือการป้องกันด้วยรีเลย์
5. ตรวจสอบภาระ: ภาระรวมของมิเตอร์ รีเลย์ และสายทุติยภูมิต้องไม่เกินกำลังเอาต์พุตกำหนดของหม้อแปลงกระแส
6. ยืนยันแบบ: ตรวจสอบแผ่นยึด ตำแหน่งรู ทิศทางสายนำ ทิศทางขั้ว และทางเข้าถึงเพื่อบำรุงรักษาก่อนผลิต
