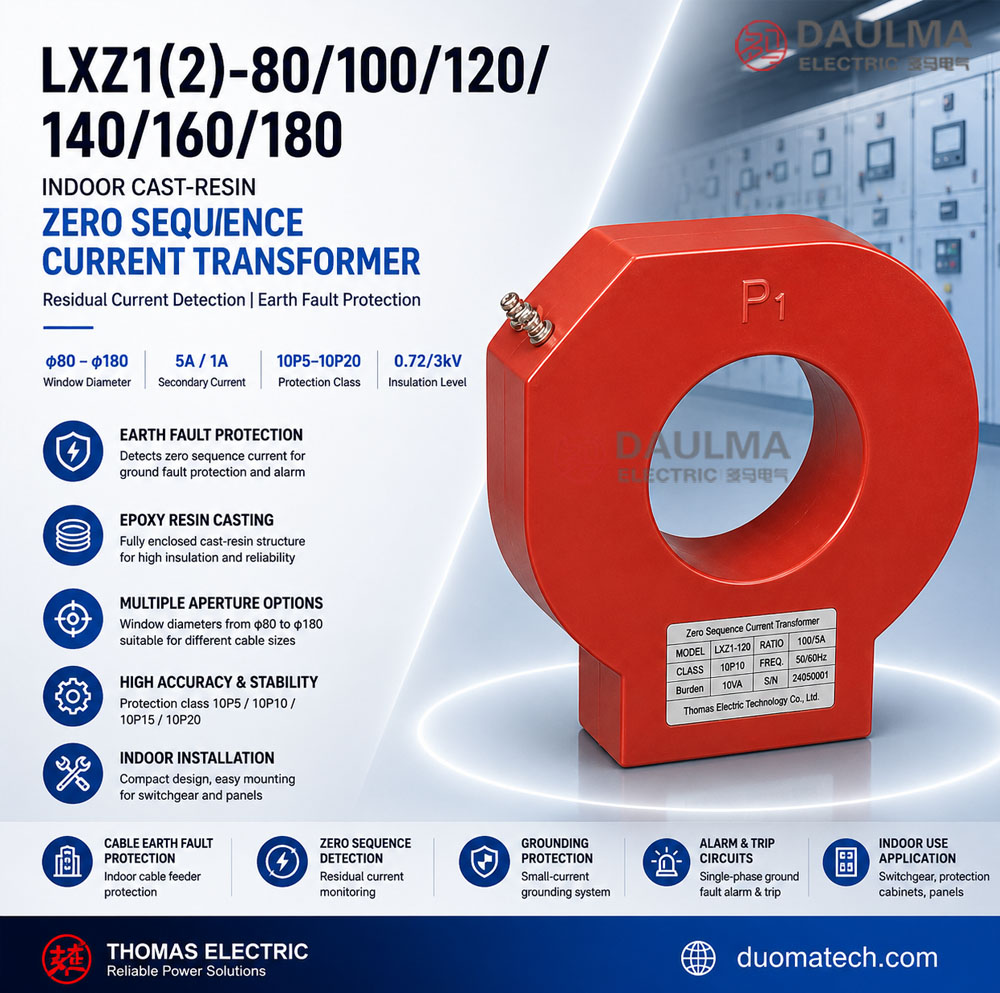

LXZ1(2)-80/100/120/140/160/180 Kituo cha Ndani cha Mzunguko wa Sasa ya Utaratibu Sifuri cha Cast-Resin

Ukumbusho wa Bidhaa

LXZ1(2)-80/100/120/140/160/180 ndani ya kubadilisha sifuri ya mzunguko wa sasa wa resini imeundwa kwa ajili ya kugundua hitilafu za ardhi za kabeli, kufuatilia sasa ya makazi, na ulinzi wa uwekaji chini katika mfumo wa umeme wa AC. Inafaa kwa matumizi ya ndani yenye kipimo cha mara 50Hz au 60Hz na kiwango cha juu cha uvimbo wa 0.72/3kV. Bidhaa hutoa sasa ya sekondari ya 5A au 1A kwa ajili ya vifaa vya ulinzi, vifaa vya kufuatilia, na mfumo wa kugundua hitilafu za uwekaji chini.

Mfululizo huu ni kati ya shimo, moja kipindi, kipimo cha sasa cha sifuri ya mzunguko wa kati ya kipimo cha resini ya epoxy. Wakati wa usanidi, kikundi cha kabeli cha vipindi vitatu kinapita kupitia dirisha la kati la kubadilisha. Chini ya hali za kawaida za utendaji, jumla ya vector ya sasa za vipindi vitatu ni karibu sifuri. Wakati hitilafu ya ardhi ya kipindi kimoja au hitilafu ya uvimbo inatokea, sasa ya sifuri inatengenezwa, na kubadilisha hutoa ishara ya sekondari inayolingana kwa ajili ya ulinzi wa relay au utendaji wa onyo.

Aina ya Bidhaa

Onyesho la Bidhaa

Matumizi Makuu

• Ulinzi wa hitilafu ya ardhi ya kabeli ya ndani
• Kugundua sasa ya sifuri katika mfumo wa chini ya volti na usambazaji
• Kufuatilia sasa ya makazi kwa ajili ya vikundi vya kabeli za vipindi vitatu
• Ulinzi wa mfumo wa uwekaji chini wa sasa ndogo
• Mzunguko wa onyo na kupunguza wa hitilafu ya ardhi ya kipindi kimoja
• Ulinzi wa kabeli ya injini, kabeli ya kizalishaji, na mistari ya usambazaji
• Vifaa vya kugeuza umeme, visanduku vya ulinzi, na mfumo wa kufuatilia umeme

Sifa muhimu za kiufundi

• Ubunifu wa ulinzi wa sifuri: Imeundwa ili kugundua sasa ya makazi inayotokana na hitilafu za uwekaji chini wa kipindi kimoja au hitilafu za uvimbo.
• Uvimbo wa resini ya epoxy: Kati ya kipimo na mkumba wa sekondari hufungwa kwa resini ili kutoa utendaji wa uvimbo, upinzani wa unyevu, na utulivu wa kimkaniki.
• Chaguzi nyingi za shimo: Ukubwa wa madirisha kutoka 80 mm hadi 180 mm yanapatikana kwa ajili ya kipenyo tofauti cha kabeli na mpangilio wa usanidi.
• Tokeo ya sekondari ya 5A au 1A: Inafanana na relay za kawaida za ulinzi, vifaa vya kufuatilia, na vifaa vya ingizo la sasa.
• Chaguzi za darasa la ulinzi: 10P5, 10P10, 10P15, na 10P20 zinapatikana kulingana na uwiano wa sasa na mahitaji ya mzigo.
• Usanidi wa kudumu wa ndani: mwili wa kati ya shimo na msingi wa usanidi unaunga mkono usanidi wa visanduku na matumizi ya ulinzi wa kabeli.

Kanuni ya Ufanya kazi

Kubadilisha LXZ1(2) ya sasa ya sifuri ya mzunguko hupima jumla ya vector ya masafa yanayopita kupitia kikundi cha kabeli cha vipindi vitatu. Wakati mfumo unafanya kazi kwa kawaida, sasa za vipindi vitatu zimepangwa sawa, na jumla ya vector ni takriban sifuri, kwa hiyo tokeo la sekondari ni dhaifu sana. Wakati hitilafu ya ardhi ya kipindi kimoja inatokea, usawa wa sasa za vipindi vitatu unavunjika na sasa ya sifuri inatokea. Kubadilisha hubadilisha sasa hii ya makazi kuwa ishara ya sekondari kwa ajili ya ulinzi wa relay, onyo, au kufuatilia.

Kwa ajili ya utendaji sahihi, waya wote wa vipindi vitatu lazima wapite kupitia dirisha la kubadilisha kwa mwelekeo mmoja. Kabeli au waya hutoa uvimbo wa kwanza, wakati mwili wa kubadilisha hutoa uvimbo na ulinzi wa kimkaniki kwa ajili ya kati ya kipimo na mkumba wa sekondari.

Utambulisho wa Modeli

Kodi ya modeli inaweza kueleweka kama ifuatavyo:

Data za Kiufundi

Modeli ya Shimo na Marejeleo ya Kipimo

Kitengo: mm. Vipimo vya mwisho, mashimo ya usanidi, nafasi za terminal, na urefu wa mwili hutegemea michoro ya akili iliyoidhinishwa.

Uwiano wa Sasa Iliyopewa na Marejeleo ya Tokeo

Kumbuka: Tokeo iliyopewa inabadilika kulingana na ukubwa wa shimo, sasa ya sekondari, darasa la ulinzi, na uwiano wa sasa uliochaguliwa. Maadili yaliyozidi jedwali la katalogi yanaweza kuthibitishwa kupitia mkataba wa kiufundi.

Masharti ya Huduma

• Mahali pa usanidi: ndani
• Kiwango cha juu cha uvimbo: 0.72/3kV
• Kipimo cha mara: 50Hz / 60Hz
• Joto la mazingira: -25°C hadi +40°C
• Mazingira ya usanidi yanapaswa kuwa huru kutokana na mtetemo mkali, gesi ya kuvuja, vumbi vinavyoweza kusonga umeme, vyombo vya kuvuruga, na uchafuzi mkubwa.
• Wayani wote wa vipindi vitatu wanapaswa kupita kupitia dirisha la kubadilisha pamoja kwa mwelekeo mmoja.
• Kabeli, barabara ya umeme, au waya wanapaswa kuwa na nafasi ya kutosha ya uvimbo na wasipate shinikizo la kimkaniki kwenye mwili wa kubadilisha.
• Kwa ajili ya kipenyo maalum cha kabeli, mpango wa ulinzi wa uwekaji chini, mzigo, au mahitaji ya darasa la ulinzi, uthibitisho wa kiufundi unapendekezwa kabla ya kuagiza.

Viwango na Utii

Mfululizo wa kubadilisha LXZ1(2) ya sasa ya sifuri ya mzunguko hutengenezwa kulingana na GB 20840.1-2010 na GB 20840.2-2014, na pia inaweza kutekwa kulingana na mahitaji maalum ya mradi wa wateja. Uwiano wa sasa, tokeo iliyopewa, darasa la ulinzi, vitu vya jaribio la kawaida, na data ya ubao wa jina lazima kuthibitishwa katika mkataba wa kiufundi.

Usanidi na Vipimo

Mfululizo wa LXZ1(2) hutumia muundo wa kati ya shimo wa kati ya kipimo. Kikundi cha kabeli cha vipindi vitatu, kikundi cha barabara ya umeme, au kikundi cha waya kinapita kupitia shimo la kati, na viterminali vya sekondari vinavyotajwa kama S1 na S2. Modeli inapaswa kuchaguliwa kulingana na kipenyo cha shimo kinachohitajika, urefu wa usanidi, nafasi ya usanidi, na mpangilio wa visanduku.

Vidokezo vya Muunganiko na Wiriani

• Wayani wote wa vipindi vitatu wanapaswa kupita kupitia dirisha la kubadilisha pamoja kwa mwelekeo mmoja.
• Usipite waya wa kipindi kimoja tu kupitia dirisha wakati kubadilisha inatumika kwa ajili ya ulinzi wa sifuri.
• Unganisha viterminali vya sekondari S1 na S2 kwenye relay ya ulinzi au kifaa cha kufuatilia kulingana na michoro ya wiriani.
• Angalia upole, kufunga viterminali, mipangilio ya relay, na uendeshaji wa wiriani wa sekondari kabla ya kuanzisha.
• Mzunguko wa sekondari wa kubadilisha wa sasa usipaswi kuwa mzunguko wazi wakati mzunguko wa kwanza una nguvu.
• Wiriani wa sekondari, uwekaji chini, na ulinzi wa viterminali unapaswa kufuata kanuni za mradi na kanuni za umeme za eneo husika.

Vidokezo vya Usanidi na Usalama

• Thibitisha modeli, ukubwa wa shimo, uwiano wa sasa, sasa ya sekondari, darasa la ulinzi, na tokeo iliyopewa kabla ya usanidi.
• Hakikisha kwamba kikundi cha kabeli au waya kinaweza kupita kupitia dirisha bila kujaza mwili wa kubadilisha.
• Sanidi kubadilisha katika visanduku vya ndani au ubao kulingana na michoro iliyoidhinishwa.
• Weka kikundi cha kabeli katikati iwezekanavyo katika dirisha ili kusaidia kugundua thabiti sasa ya makazi.
• Angalia alama za viterminali, mashimo ya usanidi, wiriani wa sekondari, na muunganiko wa relay kabla ya kutoa nguvu.
• Usanidi na matengenezo yanapaswa kufanywa na wataalamu wa umeme wenye uwezo.

Maelezo ya Kuagiza

Tafadhali toa taarifa zifuatazo wakati wa kuagiza au kuomba bei:

• Modeli ya bidhaa: LXZ1 au LXZ2, na ukubwa wa shimo 80 / 100 / 120 / 140 / 160 / 180
• Uwiano wa sasa iliyopewa, kama vile 100/5, 200/5, 300/5, 400/5, 50/1, au 100/1
• Sasa ya sekondari iliyopewa: 5A au 1A
• Darasa la ulinzi linahitajika: 10P5, 10P10, 10P15, au 10P20
• Tokeo iliyopewa / mzigo katika VA
• Kipimo cha mara na mazingira ya usanidi
• Kipenyo cha juu cha nje cha kikundi cha kabeli, kikundi cha barabara ya umeme, au kikundi cha waya
• Modeli ya relay, mpango wa ulinzi, na mahitaji ya kugundua hitilafu ya uwekaji chini
• Kiasi, mahitaji ya michoro, vistari, nyaraka za ukaguzi, lebo, au mahitaji ya kifungo

Maelekezo ya Uchaguzi

1. Thibitisha ukubwa wa shimo: Chagua 80, 100, 120, 140, 160, au 180 kulingana na vipimo vya nje vya kikundi cha kabeli au waya cha vipindi vitatu.
2. Chagua muundo wa LXZ1 au LXZ2: Chagua aina ya muundo kulingana na urefu wa usanidi, nafasi ya terminal, na mpangilio wa usanidi.
3. Thibitisha matumizi ya sifuri: Tumia mfululizo huu wakati mfumo wa ulinzi unahitaji kugundua sasa ya makazi au sasa ya hitilafu ya ardhi.
4. Thibitisha uwiano wa sasa: Chagua uwiano kulingana na ingizo la relay na mahitaji ya mipangilio ya ulinzi.
5. Chagua sasa ya sekondari: Chagua 5A au 1A kulingana na relay au kifaa cha kufuatilia kilichounganishwa.
6. Chagua darasa la ulinzi: Chagua 10P5, 10P10, 10P15, au 10P20 kulingana na mahitaji ya mzunguko wa ulinzi.
7. Angalia mzigo uliyopewa: Jumla ya mzigo wa relay, mitaji, waya, na vibao vya viterminali isipaswi kupita tokeo iliyopewa.
8. Thibitisha vipimo: Angalia michoro ya akili, mashimo ya usanidi, na nafasi ya visanduku kabla ya usanidi wa wingi.
