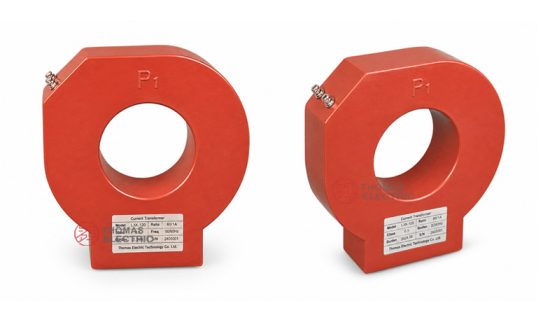

LXZ1(2)-80/100/120/140/160/180 Внутрішній литий нульовий струмовий трансформатор

Огляд продукту

Внутрішній литий епоксидний трансформатор струму нульової послідовності LXZ1(2)-80/100/120/140/160/180 призначений для виявлення замикань на землю в кабелях, моніторингу залишкового струму та захисту від замикань на землю в системах змінного струму. Він підходить для внутрішнього використання з номінальною частотою 50 Гц або 60 Гц і рівнем номінальної ізоляції 0,72/3 кВ. Продукт забезпечує вторинний вихідний струм 5 А або 1 А для релейного захисту, пристроїв моніторингу та систем виявлення замикань на землю.

Ця серія є прохідним, однофазним, кільцевим трансформатором струму нульової послідовності з литою епоксидною ізоляцією. Під час монтажу група трифазних кабелів проходить через центральне вікно трансформатора. У нормальних умовах роботи векторна сума трифазних струмів близька до нуля. Коли виникає однофазне замикання на землю або пошкодження ізоляції, з’являється струм нульової послідовності, і трансформатор подає пропорційний вторинний сигнал для спрацьовування реле захисту або сигналізації.

Тип продукту

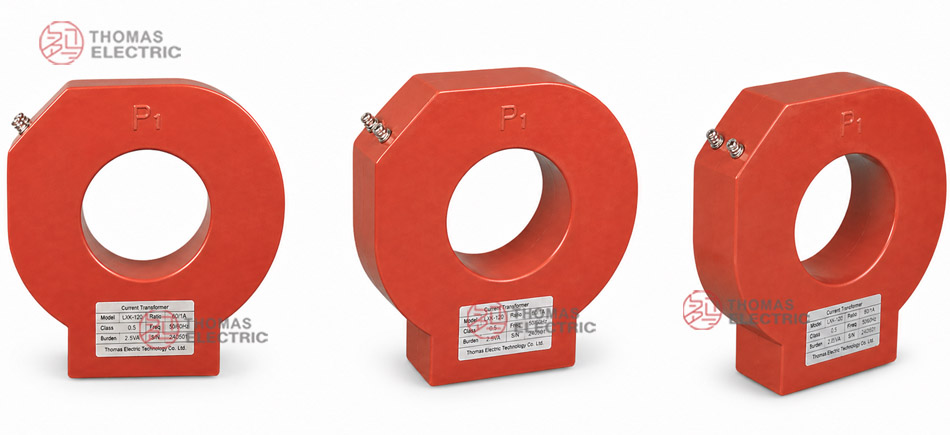

Зображення продукту

Основні сфери застосування

• Захист від замикань на землю для внутрішніх кабельних ліній
• Виявлення струму нульової послідовності в низьковольтних та розподільчих системах
• Моніторинг залишкового струму для груп трифазних кабелів
• Захист систем з малострумовим режимом замикання на землю
• Сигналізація та відключення при однофазному замиканні на землю
• Захист фідерів двигунів, генераторів та розподільчих ліній
• Комплектні розподільні пристрої, шафи захисту та системи енергомоніторингу

Ключові технічні особливості

• Конструкція для захисту нульової послідовності: розроблена для виявлення залишкового струму, що виникає при однофазному замиканні на землю або пошкодженні ізоляції.
• Лита епоксидна ізоляція: кільцеве осердя та вторинна обмотка герметизовані литою смолою для забезпечення ізоляційних властивостей, вологостійкості та механічної стійкості.
• Різні варіанти отворів: доступні розміри вікон від 80 мм до 180 мм для різних діаметрів кабелів та монтажних компонувань.
• Вторинний вихід 5 А або 1 А: сумісний з поширеними реле захисту, пристроями моніторингу та вимірювальними приладами.
• Варіанти класу точності: доступні 10P5, 10P10, 10P15 та 10P20 залежно від коефіцієнта трансформації та навантаження.
• Фіксоване внутрішнє встановлення: корпус із прохідним отвором та монтажна основа підтримують установку в шафах та застосування для захисту кабельних фідерів.

Принцип роботи

Трансформатор струму нульової послідовності LXZ1(2) вимірює векторну суму струмів, що протікають через групу трифазних кабелів. Коли система працює в нормальному режимі, трифазні струми збалансовані, а їх векторна сума приблизно дорівнює нулю, тому вторинний вихід дуже малий. При виникненні однофазного замикання на землю баланс трифазних струмів порушується, і з’являється струм нульової послідовності. Трансформатор перетворює цей залишковий струм у вторинний сигнал для релейного захисту, сигналізації або моніторингу.

Для правильної роботи всі три фазні провідники повинні проходити через вікно трансформатора в одному напрямку. Кабель або провідник забезпечує первинну ізоляцію, тоді як корпус трансформатора забезпечує ізоляцію та механічний захист магнітного осердя та вторинної обмотки.

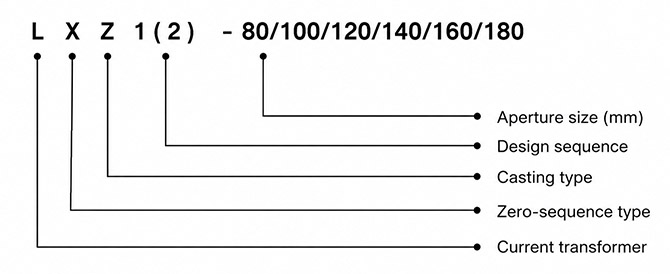

Позначення моделі

Код моделі можна інтерпретувати наступним чином:

Технічні дані

Довідник розмірів вікон та габаритів

Одиниця виміру: мм. Остаточні габарити, отвори для кріплення, положення затискачів та товщина корпусу визначаються затвердженим габаритним кресленням.

Довідник номінальних коефіцієнтів трансформації та вихідних даних

Примітка: Номінальне навантаження змінюється залежно від розміру вікна, вторинного струму, класу точності та обраного коефіцієнта трансформації. Значення, що виходять за межі каталогу, можуть бути підтверджені технічною домовленістю.

Умови експлуатації

• Місце встановлення: у приміщенні
• Рівень номінальної ізоляції: 0,72/3 кВ
• Номінальна частота: 50 Гц / 60 Гц
• Температура навколишнього середовища: -25°C до +40°C
• Середовище встановлення має бути без сильних вібрацій, агресивних газів, провідного пилу, вибухонебезпечних середовищ та сильного забруднення.
• Всі три фазні провідники повинні проходити через вікно трансформатора разом у тому ж напрямку.
• Кабель, шина або провідник повинні мати достатній ізоляційний проміжок і не повинні створювати механічного навантаження на корпус трансформатора.
• Для спеціальних вимог щодо діаметра кабеля, схеми захисту від замикань на землю, навантаження або класу точності рекомендується провести технічне підтвердження перед замовленням.

Стандарти та відповідність

Серія трансформаторів струму нульової послідовності LXZ1(2) виготовляється відповідно до стандартів GB 20840.1-2010 та GB 20840.2-2014 і також може постачатися згідно зі спеціальними вимогами замовника. Остаточний коефіцієнт трансформації, номінальне навантаження, клас точності, обсяг приймальних випробувань та дані таблички повинні бути підтверджені в технічній домовленості.

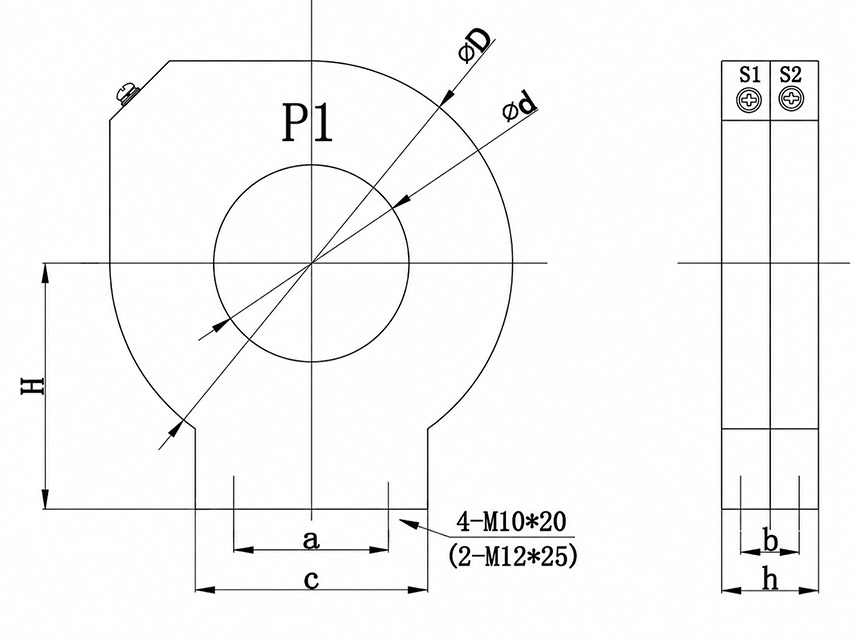

Монтаж та габарити

Серія LXZ1(2) має прохідну кільцеву конструкцію. Група трифазних кабелів, шин або провідників проходить через центральний отвір, а вторинні затискачі позначені як S1 та S2. Модель слід обирати залежно від необхідного діаметра отвору, товщини встановлення, положення кріплення та компонування шафи.

Примітки щодо підключення та комутації

• Всі три фазні провідники повинні проходити через вікно трансформатора разом у тому ж напрямку.
• Не проходити лише один фазний провідник через вікно, коли трансформатор використовується для захисту нульової послідовності.
• Підключайте вторинні затискачі S1 та S2 до реле захисту або пристрою моніторингу згідно зі схемою підключення.
• Перевірте полярність, затягнення затискачів, налаштування реле та цілісність вторинного кола перед введенням в експлуатацію.
• Вторинне коло трансформатора струму не повинно бути розімкненим, коли первинне коло під напругою.
• Вторинна комутація, заземлення та захист затискачів повинні відповідати проектним специфікаціям та місцевим електротехнічним нормам.

Примітки щодо монтажу та безпеки

• Підтвердьте модель, розмір отвору, коефіцієнт трансформації, вторинний струм, клас точності та номінальне навантаження перед монтажем.
• Переконайтеся, що група кабелів або провідників може проходити через вікно без насильства над корпусом трансформатора.
• Встановлюйте трансформатор у внутрішній шафі або на панелі згідно з затвердженим кресленням.
• Розташовуйте групу кабелів якомога ближче до центру вікна для стабільного виявлення залишкового струму.
• Перевірте маркування затискачів, отвори для кріплення, вторинну комутацію та підключення реле перед подачею напруги.
• Монтаж та технічне обслуговування повинні виконуватися кваліфікованим електротехнічним персоналом.

Інформація для замовлення

Будь ласка, надавайте наступну інформацію під час замовлення або запиту комерційної пропозиції:

• Модель продукту: LXZ1 або LXZ2 та розмір отвору 80 / 100 / 120 / 140 / 160 / 180
• Номінальний коефіцієнт трансформації, наприклад, 100/5, 200/5, 300/5, 400/5, 50/1 або 100/1
• Номінальний вторинний струм: 5 А або 1 А
• Необхідний клас точності для захисту: 10P5, 10P10, 10P15 або 10P20
• Номінальне навантаження / потужність у ВА
• Номінальна частота та умови встановлення
• Максимальний зовнішній розмір групи кабелів, шин або провідників
• Модель реле, схема захисту та вимоги до виявлення замикань на землю
• Кількість, вимоги до креслень, сертифікатів, інспекційних документів, маркування або упаковки

Рекомендації щодо вибору

1. Підтвердьте розмір отвору: оберіть 80, 100, 120, 140, 160 або 180 залежно від зовнішнього розміру групи трифазних кабелів або провідників.
2. Оберіть конструкцію LXZ1 або LXZ2: виберіть тип конструкції залежно від товщини встановлення, положення затискачів та компонування кріплення.
3. Підтвердьте застосування для нульової послідовності: використовуйте цю серію, коли система захисту потребує виявлення залишкового струму або струму замикання на землю.
4. Підтвердьте коефіцієнт трансформації: оберіть коефіцієнт залежно від входу реле та вимог до налаштування захисту.
5. Оберіть вторинний струм: виберіть 5 А або 1 А залежно від підключеного реле або пристрою моніторингу.
6. Оберіть клас точності: виберіть 10P5, 10P10, 10P15 або 10P20 залежно від вимог захисного кола.
7. Перевірте номінальне навантаження: загальне навантаження реле, вимірювальних приладів, кабелів та клемних колодок не повинно перевищувати номінальне навантаження.
8. Підтвердьте габарити: перевірте габаритне креслення, отвори для кріплення та місце в шафі перед масовим монтажем.
