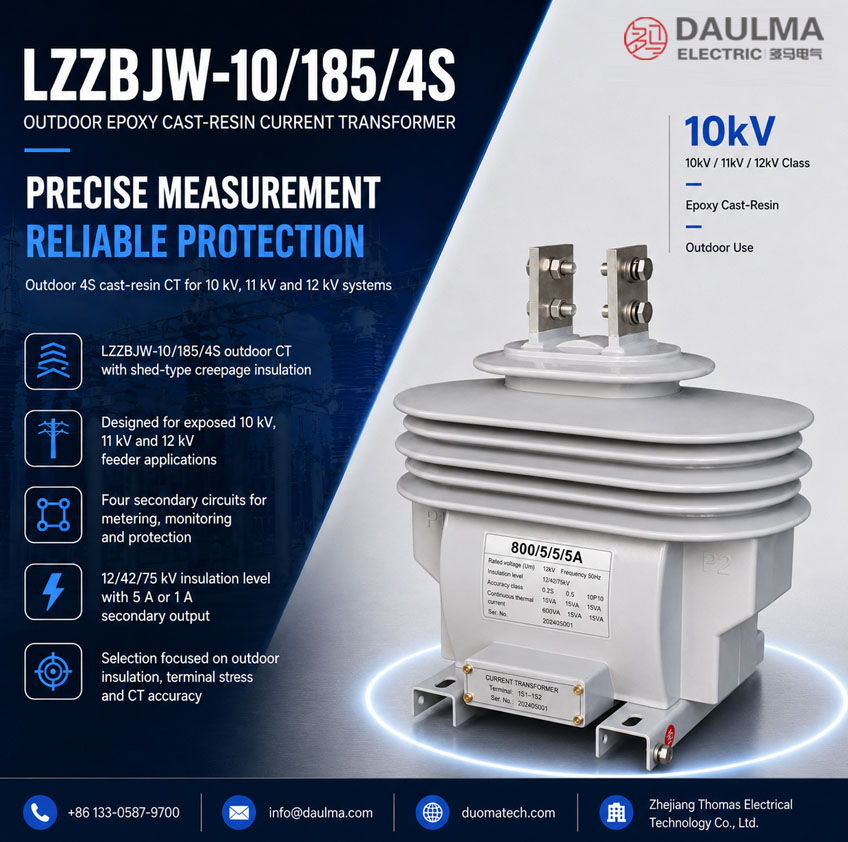

LZZBJW-10/185/4S Transformer ya Sasa ya Nje ya Epoxy Cast-Resin

Ukaguzi wa Bidhaa

Kubadilisha sasa ya nje LZZBJW-10/185/4S ni kifaa cha kubadilisha sasa kilichofungwa kabisa, kilichotengenezwa kwa resini ya epoxy, kilichoundwa kwa matumizi ya nje katika mfumo wa wastani wa volti kwa ajili ya kupima na ulinzi. Ni kifaa kinachofaa kwa mfumo wa umeme wa daraja la 10 kV, 11 kV na 12 kV wenye kipimo cha marudio cha 50 Hz / 60 Hz, kinatoa pato la sekondari la 5 A au 1 A kwa ajili ya kupima sasa, kupima umeme, ulinzi wa relay na kufuatilia mabanda.

Mtindo wa kati wa kifaa hiki ni tofauti na vifaa vya ndani vya LZZBJ9 na vifaa vya kawaida vya nje vya pillar CTs. Mtindo wa nje “W” hutumia mwili wa nje unaoweza kuvumilia hali za hewa na upepo wenye miiba ya kupanua njia ya kupita kwa umeme (creepage ribs) na mpangilio wa terminal ya juu ya msingi, kinachofaa kwa vituo vya nje vilivyowekwa wazi, sehemu za nje za mabanda na vifaa vya kupima volti za wastani ambapo mvua, unyevunyevu, uchafuzi wa uso na utendaji wa kupita kwa umeme lazima kuzingatiwa pamoja na usahihi wa CT na uwezo wa kuvumilia mzunguko wa fupi.

Aina ya Bidhaa

Onyesho la Bidhaa

Matumizi

• Mifumo ya usambazaji ya nje ya daraja la 10 kV, 11 kV na 12 kV
• Vituo vya nje, sehemu za mabanda na vifaa vya kupima vilivyowekwa juu ya nguzo
• Mzunguko wa nje wa kupima umeme na kupima sasa
• Mzunguko wa ulinzi wa relay kwa ajili ya mabanda ya waya za juu na transforma za usambazaji
• Vifaa vya nje vya kibadilisha volti za wastani, ubao wa recloser na mifumo ya kugawanya
• Miradi inayohitaji CT yenye uwezo wa kuvumilia hali za hewa na vipato vya sekondari vingi vya kupima/ulinzi

Vipengele

• Mtindo wa nje unaoweza kuvumilia hali za hewa: Bidhaa hii imeundwa kwa matumizi ya nje yaliyowekwa wazi, siyo tu kwa ajili ya usanidi wa sanduku la kibadilisha volti la ndani.
• Mtindo wa miiba ya kupanua njia ya kupita kwa umeme: Mwili wa nje wenye miiba ya upambanuzi husaidia kuongeza umbali wa kupita kwa umeme na kusaidia kufanya kazi chini ya mvua, unyevunyevu na uchafuzi wa uso.
• Usanidi wa sekondari nne (4S): Mzunguko mbalimbali wa sekondari huruhusu kazi tofauti kama vile kupima, kupima, ulinzi na ulinzi wa dharura.
• Uteuzi mkubwa wa sasa: Data zilizotolewa zinafunika aina za kawaida za sasa kutoka 10 A hadi 2000 A kwa matumizi ya nje ya mabanda na kupima.
• Usahihi wa kupima na ulinzi: Mchanganyiko wa kawaida unajumuisha 0.2S, 0.5, 5P10, 5P15, 5P20 na 5P30 kulingana na kazi ya mzunguko.
• Ufafanuzi wa kimataifa wa volti: Inafaa kwa mifumo ya daraja la 10 kV, 11 kV na 12 kV yenye usambazaji wa upambanuzi wa 12/42/75 kV.

Kanuni

Kubadilisha sasa LZZBJW-10/185/4S hubadilisha sasa ya msingi ya volti ya wastani kuwa sasa ya sekondari iliyostandarishwa kwa kuchukua umeme kwa njia ya uvutano wa umeme. Sasa ya msingi hutoa mtiririko wa umeme katika kati ya CT, na vijiti vya sekondari hutoa ishara za 5 A au 1 A kwa metri, relay na vifaa vya kufuatilia.

Kwa matumizi ya nje, mantiki ya uteuzi ni tofauti na CT za ndani. Pamoja na uwiano, mzigo na daraja la usahihi, wahandisi wanapaswa kuthibitisha kiwango cha nje cha upambanuzi, umbali wa kupita kwa umeme, uwezekano wa kuzingirwa na hali za hewa, uchafuzi wa uso, muunganisho wa mitambo wa terminal ya juu, sasa ya joto ya muda mfupi na sasa iliyopimwa ya kudumu. Kwa usanidi wa 4S, kila mzunguko wa sekondari unapaswa kugawanywa na kuchunguzwa kwa kujitegemea.

Utambulisho wa Modeli

Data ya Kiufundi

Jedwali la Uteuzi

Jedwali lifuatalo linakagua data ya uteuzi iliyotolewa kwa ajili ya marejeleo ya wavuti. Thamani za usahihi na pato zimepangwa katika mistari mingi ili kuboresha usomaji katika kurasa za bidhaa za kiufundi.

Kumbuka: Ikiwa vipengele vyenye hitaji vinazidi aina iliyomo katika jedwali hili, thamani za mwisho zitathibitishwa kwa makubaliano kati ya mtengenezaji na mnunuzi. Data za alama, michoro iliyoidhinishwa na ripoti za majaribio ya kiwanda itakuwa muhimu zaidi.

Ubunifu wa Sekondari wa 4S

Usanidi wa 4S unafaa kwa miradi ya nje inayohitaji kazi mbalimbali za sekondari zisizohusiana. Matumizi ya kawaida yanajumuisha kupima umeme, kupima kwa ufanisi, ulinzi wa relay na ulinzi wa dharura. Kila kati ya sekondari inapaswa kuchaguliwa kwa daraja lake la usahihi, pato lililopimwa na mzigo uliunganishwa.

Upambanuzi wa Nje

Hali za Huduma

• Mahali pa usanidi: mfumo wa umeme wa volti za wastani wa nje
• Volti ya mfumo: mitandao ya daraja la 10 kV, 11 kV na 12 kV
• Kipimo cha marudio: 50 Hz / 60 Hz
• Sasa ya sekondari iliyopimwa: 5 A au 1 A
• Joto la mazingira: -25°C hadi +40°C
• Mazingira ya usanidi yanapaswa kupitia ukaguzi kwa kiwango cha uchafuzi, uwezekano wa kuzingirwa na mvua, unyevunyevu, kimo, mzigo wa upepo na shinikizo la terminal ya mitambo.
• Kwa matumizi ya pwani, unyevunyevu mkubwa, uchafuzi mkubwa au kimo cha juu, umbali wa kupita kwa umeme na usambazaji wa upambanuzi lazima kuthibitishwa kwa makubaliano ya kiufundi.

Viwango na Utii

Kubadilisha sasa ya nje LZZBJW-10/185/4S inaweza kutolewa kulingana na GB 20840.1-2010, GB 20840.2-2014 na mahitaji maalum ya mteja. Kwa miradi ya kimataifa, bidhaa inaweza kupitia ukaguzi wa kiufundi kwa kurejelea viwango vya kubadilisha sasa vya IEC 61869. Majaribio ya kawaida yanajumuisha jaribio la uwiano, uthibitisho wa polariti, jaribio la usahihi, jaribio la kuvumilia umeme, ukaguzi wa upambanuzi na ukaguzi wa muonekano.

Usanidi na Vipimo

Bidhaa hutumia mwili wa nje wenye miiba ya upambanuzi na terminal za msingi za juu, sehemu za chini za usanidi na sanduku la terminal za sekondari. Michoro iliyotolewa inaonyesha mpangilio tofauti wa ubao wa terminal kwa aina za sasa kama vile 5 A < I1n < 800 A, 1000 A < I1n < 1600 A na 1600 A < I1n < 2000 A. Michoro ya mwisho ya muonekano lazima ithibitishwe kabla ya kutengeneza waya au usanidi wa nje.

Vipimo

Vidokezo vya Usalama

• Thibitisha modeli, daraja la volti, kiwango cha upambanuzi, uwiano wa sasa na usanidi wa sekondari wa 4S kabla ya kuagiza.
• Angalia chini ya usanidi wa nje, mwelekeo wa terminal za juu, shinikizo la waya na upana wa awamu kabla ya usanidi.
• Thibitisha funguo la sanduku la terminal za sekondari, mwelekeo wa kuingia kwa waya na mpangilio wa ukenyeshaji.
• Unganisha P1/P2 na terminal za sekondari kulingana na alama za polariti na michoro ya waya ya mradi.
• Mzunguko wa sekondari wa kubadilisha sasa haupaswi kuwa mzunguko wazi wakati mzunguko wa msingi una umeme.
• Kabla ya kutenganisha metri au relay, fungua mzunguko wa sekondari kwa kifaa sahihi cha kufunga.
• Usanidi na matengenezo yanapaswa kufanywa na wataalamu wa umeme wa volti za wastani wenye ujuzi.

Maelezo ya Kuagiza

• Modeli ya bidhaa: LZZBJW-10/185/4S
• Volti ya mfumo: 10 kV, 11 kV au 12 kV
• Sasa ya msingi iliyopimwa na sasa ya sekondari iliyopimwa
• Kugawanya kazi ya mzunguko wa sekondari kwa usanidi wa 4S
• Mchanganyiko wa daraja la usahihi na pato lililopimwa kwa kila mzunguko wa sekondari
• Kiwango cha kupima cha upambanuzi na mahitaji ya GB / IEC yanayotumika
• Sasa ya joto ya muda mfupi iliyopimwa na sasa ya kudumu iliyopimwa
• Kiwango cha uchafuzi wa nje, mahitaji ya kupita kwa umeme na mazingira ya huduma
• Michoro ya usanidi, mpangilio wa terminal za juu, muunganisho wa waya na mwelekeo wa kuingia kwa waya
• Kiasi, cheti, ripoti za majaribio ya kawaida, alama na mahitaji ya kifurushi

Mwongozo wa Uteuzi

1. Thibitisha kazi ya nje: Chagua LZZBJW-10/185/4S wakati CT inapaswa kufanya kazi nje chini ya mvua, unyevunyevu na uwezekano wa kuchafuka.
2. Thibitisha daraja la volti: Tumia kwa mifumo ya daraja la 10 kV, 11 kV na 12 kV yenye usambazaji wa upambanuzi wa 12/42/75 kV.
3. Gawa kazi za 4S: Fafanua kila mzunguko wa sekondari kwa ajili ya kupima, kupima, ulinzi au ulinzi wa dharura.
4. Chagua usahihi na pato: Linganisha daraja za 0.2S, 0.5 na 5P na mzigo uliunganishwa na mahitaji ya relay.
5. Angalia upambanuzi wa nje: Pitia umbali wa kupita kwa umeme, muundo wa miiba, kiwango cha uchafuzi na uwezekano wa kuzingirwa na hali za hewa.
6. Thibitisha sasa ya kuvumilia: Thibitisha thamani za joto na sasa ya kudumu dhidi ya kiwango cha mzunguko wa fupi cha mfumo.
7. Idhinisha michoro ya mwisho: Thibitisha mpangilio wa terminal, chini ya usanidi, mwelekeo wa sanduku la sekondari na data ya alama kabla ya utengenezaji.
