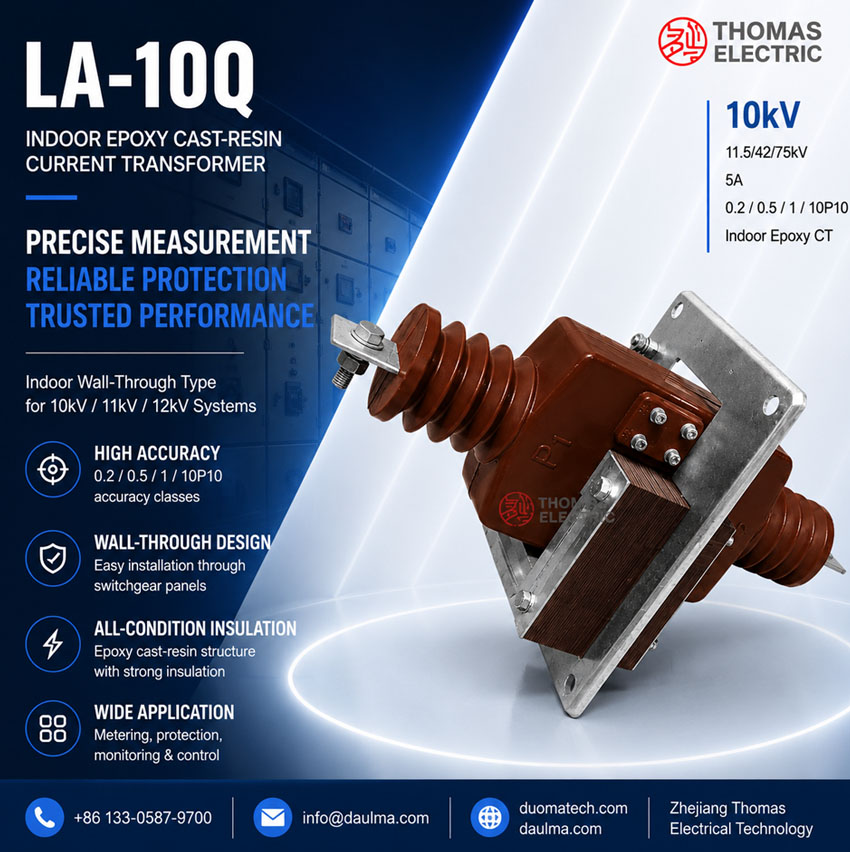

LA-10Q، LFZ-10Q، LFZB1-10Q دیوار سے گزرنے والا کاسٹ ریزن کرنٹ ٹرانسفارمر

پروڈکٹ کا جائزہ

LA-10Q / LFZ-10Q / LFZB1-10Q کرنٹ ٹرانسفارمر ایک انڈور وال تھرو ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر ہے جو میڈیم وولٹیج اے سی پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ اس کا استعمال انڈور سوئچ گیئر اور تقسیم کنندہ آلات میں کرنٹ کی پیمائش، بجلی کی توانائی کی پیمائش، فیڈر کی نگرانی، اور رلے کے تحفظ کے لیے کیا جاتا ہے۔ یہ پروڈکٹ 10kV کلاس سسٹمز کے لیے ڈیزائن کیا گیا ہے اور جب انسولیشن کوآرڈینیشن، سروس کی حالت، اور منصوبے کے معیارات کی تصدیق ہو جائے تو 10kV، 11kV اور 12kV کلاس کے بین الاقوامی انڈور اطلاق کے لیے استعمال کیا جا سکتا ہے۔

اس پروڈکٹ فیملی کو دو تعمیراتی حدود سے تعریف کیا گیا ہے۔ 5-200/5A تناسب ایک سیمی-انکلوژڈ کاسٹ ریزن ڈھانچہ استعمال کرتا ہے، جو کم کرنٹ سرکٹس اور مدمج سوئچ گیئر انسٹالیشن کے لیے موزوں ہے۔ 300-1500/5A تناسب ایک مکمل طور پر بند کاسٹ ریزن ڈھانچہ استعمال کرتا ہے، جو مضبوط بیرونی انسولیشن فراہم کرتا ہے اور زیادہ کرنٹ سرکٹس کے لیے بہتر موزوں ہے۔ اس سے سیریز تمام حالات کے اندر کے اطلاق کے لیے موزوں بناتا ہے، بشمول نمی، آلودگی، کنڈینسیشن کے خطرے والے، اور ٹراپیکل ماحول۔

پروڈکٹ کی قسم

پروڈکٹ ڈسپلے

کیٹلاگ اس سیریز کو LA-10Q کے طور پر شناخت کرتا ہے، جس کے متعلقہ نام LFZ-10Q اور LFZB1-10Q ہیں۔ موجودہ تناسب، ڈھانچہ کی قسم، درستگی کی کلاس، درجہ بند آؤٹ پٹ، اور تصدیق شدہ آؤٹ لائن ڈرائنگ کے مطابق انتخاب کیا جانا چاہیے۔

اطلاق

• 10kV، 11kV اور 12kV کلاس کے انڈور میڈیم وولٹیج سوئچ گیئر
• تقسیم کمرے میں داخل ہونے والے اور باہر جانے والے فیڈر پینلز
• کرنٹ کی پیمائش اور بجلی کی توانائی کی پیمائش کے سرکٹس
• رلے کے تحفظ کے سرکٹس جنہیں 10P10 کارکردگی کی ضرورت ہوتی ہے
• انڈور ماحول جہاں نمی، کنڈینسیشن، سطحی شبنم نقطہ، یا آلودگی کی ضروریات ہوں
• ریٹروفٹ منصوبے جہاں پرانے وال تھرو CT ڈھانچوں کی جسامت اور برقی جائزہ کی ضرورت ہو

خصوصیات

• دو تعمیراتی حدود: 5-200/5A سیمی-انکلوژڈ کاسٹنگ اختیار کرتا ہے، جبکہ 300-1500/5A مکمل طور پر بند کاسٹنگ اختیار کرتا ہے۔
• تمام حالات کے لیے انسولیشن ڈیزائن: ریزن کاسٹنگ ڈھانچہ ان اندر کے اطلاق کے لیے موزوں ہے جہاں نمی، سطحی کنڈینسیشن، یا آلودگی کے اعتبارات ہوں۔
• وال تھرو انسٹالیشن: پروڈکٹ انڈور سوئچ گیئر اور الماری کے ڈھانچوں میں تھرو-پینل ماونٹنگ کے لیے ڈیزائن کیا گیا ہے۔
• مضبوط Q-قسم کا ڈھانچہ: سخت ڈھانچہ میکانیکی سپورٹ اور بیرونی انسولیشن کی کارکردگی کو بہتر بناتا ہے۔
• پیمائش اور تحفظ کی کلاسیں: درستگی کی کلاسیں میں 0.2، 0.5، 1 اور 10P10 شامل ہیں جو پیمائش اور رلے کے تحفظ کے لیے ہیں۔
• کرنٹ تناسب پر مبنی انتخاب: کرنٹ تناسب براہ راست ڈھانچہ کی قسم، آؤٹ لائن کے ابعاد، درجہ بند آؤٹ پٹ، اور شارٹ سرکٹ برداشت کے ڈیٹا کو متاثر کرتا ہے۔

اصل اصول

LA-10Q / LFZ-10Q / LFZB1-10Q کرنٹ ٹرانسفارمر برقی مقناطیسی اشارے کے مطابق کام کرتا ہے۔ پرائمری موصل سے گزرنے والا کرنٹ کور میں مقناطیسی فلو پیدا کرتا ہے، اور ثانیہ وائنڈنگ میٹرز، رلے، یا نگرانی کے آلات کو تناسبی 5A کرنٹ سگنل آؤٹ پٹ کرتا ہے۔ ریزن کاسٹنگ انسولیشن میڈیم وولٹیج پرائمری سرکٹ کو لو وولٹیج ثانیہ سرکٹ سے الگ کرتی ہے۔

پیمائش کے سرکٹس کے لیے، منتخب کردہ درستگی کی کلاس اور VA آؤٹ پٹ کو جڑے ہوئے میٹر اور وائرنگ کے بوجھ سے مماثلت ہونی چاہیے۔ تحفظ کے سرکٹس کے لیے، 10P10 کور کو فالٹ کرنٹ کی حالت کے تحت درکار درستگی کی حد کی کارکردگی برقرار رکھنی چاہیے۔ رلے کا بوجھ، کیبل کا مزاحمت، اور درکار تحفظ کی درستگی کی حد کا عنصر اکٹھے چیک کیا جانا چاہیے۔

ماڈل کی نامزدگی

ماڈل کوڈ کی وضاحت درج ذیل طرح کی جا سکتی ہے:

ٹیکنیکل ڈیٹا

انتخاب کی میز

ذیل کی میز کرنٹ تناسب کو انتخاب کی بنیاد کے طور پر استعمال کرتی ہے۔ ڈھانچہ کا کالم سیمی-انکلوژڈ اور مکمل طور پر بند حدود کو واضح طور پر الگ کرتا ہے، تاکہ پروڈکٹ برقی درجہ بندی اور الماری کی انسٹالیشن کی ضرورت دونوں کے مطابق منتخب کیا جا سکے۔

نوٹ: انتخاب کا ڈیٹا کیٹلاگ میز پر مبنی ہے۔ حتمی کرنٹ تناسب، درستگی کی کلاس، درجہ بند آؤٹ پٹ، آؤٹ لائن کا جسامت، شارٹ ٹائم برداشت کا ڈیٹا، اور جزوی ڈسچارج کی ضرورت کی تصدیق منظور شدہ ڈرائنگ، نیم پلیٹ، اور فیکٹری ٹیسٹ رپورٹ کے مطابق کی جانی چاہیے۔

ڈھانچہ کی حد

حفاظتی منحنی

کیٹلاگ کلاس 10P کے لیے درستگی کی حد کا عنصر منحنی فراہم کرتا ہے۔ تحفظ کے اطلاق کے لیے، رلے کا بوجھ، ثانیہ کیبل کا مزاحمت، اور درکار تحفظ کی درستگی کی حد کا عنصر اکٹھے تشخیص کیا جانا چاہیے۔ زیادہ ثانیہ بوجھ دستیاب درستگی کی حد کے عنصر کو کم کر سکتا ہے، لہٰذا منتخب کردہ CT آؤٹ پٹ کو اصل رلے سرکٹ کے بوجھ کے خلاف چیک کیا جانا چاہیے۔

سروس کی حالتیں

• انسٹالیشن کا مقام: انڈور میڈیم وولٹیج سوئچ گیئر
• درجہ بند فریکوئنسی: 50Hz
• سسٹم وولٹیج: 10kV کلاس، جس میں 10kV، 11kV اور 12kV کلاس کے منصوبے کا اطلاق انسولیشن کی تصدیق کے تابع ہے
• ان اندر کے ماحول کے لیے موزوں جہاں کنڈینسیشن، سطحی شبنم نقطہ، یا ٹراپیکل نمی پر غور کی ضرورت ہو
• مصنوعی آلودگی کی کلاس: کلاس 2 کا حوالہ
• انسٹالیشن کا ماحول شدید کمپن، دھماکہ خیز درمیانہ، کھوکھلا گیس، بھاری موصل دھول، اور غیر معمولی میکانیکی تناؤ سے پاک ہونا چاہیے۔

معیارات اور تعمیل

LA-10Q / LFZ-10Q / LFZB1-10Q کرنٹ ٹرانسفارمر کیٹلاگ جزوی ڈسچارج سے متعلق ضروریات کے لیے GB5583-85 اور IEC44-4 کا حوالہ دیتا ہے، جس میں ظاہری جزوی ڈسچارج 50pC سے زیادہ نہیں ہونا چاہیے۔ بین الاقوامی منصوبوں کے لیے، قابلِ اطلاق IEC / GB معیار کا امتزاج، معمول کے ٹیسٹ آئٹمز، انسولیشن کی ضروریات، اور قبولیت کے معیارات کو ٹیکنیکل معاہدے میں تصدیق کی جانی چاہیے۔

انسٹالیشن اور ابعاد

پروڈکٹ وال تھرو انسٹالیشن استعمال کرتا ہے اور کرنٹ کی حد کے مطابق مختلف سوراخ اور مجموعی جسامت کے گروپس شامل کرتا ہے۔ 5-200/5A اور 300-1500/5A ڈھانچوں کو ایک ہی میکانیکی ترتیب کے طور پر نہیں سمجھنا چاہیے۔ سوئچ گیئر کی پیداوار سے پہلے، منتخب کردہ کرنٹ تناسب، ڈھانچہ کی قسم، ماونٹنگ کا سوراخ، ٹرمینل کی سمت، موصل کا راستہ، اور کلیئرنس کو منظور شدہ آؤٹ لائن ڈرائنگ کے ساتھ چیک کیا جانا چاہیے۔

ابعاد

سلامتی کے نوٹس

• انسٹالیشن سے پہلے کرنٹ تناسب، ڈھانچہ کی قسم، درستگی کی کلاس، درجہ بند آؤٹ پٹ، اور شارٹ سرکٹ برداشت کا ڈیٹا تصدیق کریں۔
• منتخب کردہ کرنٹ تناسب کے مطابق صحیح سیمی-انکلوژڈ یا مکمل طور پر بند آؤٹ لائن ڈرائنگ استعمال کریں۔
• پیداوار سے پہلے الماری کا کٹ آؤٹ، موصل کا کلیئرنس، ماونٹنگ کے سوراخ، ٹرمینل کی سمت، اور مرمت تک رسائی چیک کریں۔
• جب پرائمری سرکٹ بجلی سے چل رہا ہو تو CT کا ثانیہ سرکٹ کھلا نہیں ہونا چاہیے۔
• آلات یا تحفظ کے رلے کو ڈس کنیکٹ کرنے سے پہلے، موزوں شارٹنگ ٹرمینل کا استعمال کرتے ہوئے ثانیہ سرکٹ کو شارٹ سرکٹ کریں۔
• انسٹالیشن اور مرمت کا کام اہل میڈیم وولٹیج برقی عملے کو کرنا چاہیے۔

آرڈرنگ کی معلومات

آرڈر دیتے وقت درج ذیل معلومات فراہم کریں:

• پروڈکٹ ماڈل: LA-10Q / LFZ-10Q / LFZB1-10Q
• کرنٹ تناسب اور درجہ بند ثانیہ کرنٹ
• اگر درکار ہو تو ڈھانچہ کی قسم: سیمی-انکلوژڈ یا مکمل طور پر بند
• درستگی کی کلاس اور درجہ بند آؤٹ پٹ
• شارٹ ٹائم حرارتی کرنٹ اور متحرک کرنٹ کی ضروریات
• انسولیشن کی سطح، آلودگی کی کلاس، اور سروس کی حالت
• الماری کا افتتاح، ماونٹنگ کی ترتیب، ٹرمینل کی سمت، اور آؤٹ لائن ڈرائنگ کی ضرورت
• مقدار، سرٹیفکیٹس، ٹیسٹ رپورٹس، لیبلنگ، اور پیکیجنگ کی ضروریات

انتخاب کی گائیڈ

1. ولٹیج کلاس کی تصدیق کریں: اس پروڈکٹ کا استعمال انڈور 10kV کلاس سسٹمز اور بین الاقوامی 11kV یا 12kV کلاس کے منصوبوں کے لیے انسولیشن کی تصدیق کے بعد کریں۔
2. کرنٹ تناسب منتخب کریں: فیڈر کرنٹ، پیمائش کی حد، اور تحفظ کی ترتیبات کے مطابق تناسب منتخب کریں۔
3. ڈھانچہ منتخب کریں: 5-200/5A کے لیے سیمی-انکلوژڈ ڈھانچہ استعمال کریں اور 300-1500/5A کے لیے مکمل طور پر بند ڈھانچہ استعمال کریں۔
4. کور کی فنکشن کی وضاحت کریں: پیمائش/پیمائش کے لیے 0.2، 0.5، یا 1 منتخب کریں، اور تحفظ کے سرکٹس کے لیے 10P10 منتخب کریں۔
5. بوجھ چیک کریں: تصدیق کریں کہ جڑا ہوا میٹر، رلے، اور کیبل کا بوجھ منتخب کردہ VA آؤٹ پٹ سے زیادہ نہ ہو۔
6. فالٹ برداشت کی تصدیق کریں: Ith اور Idyn کو سوئچ گیئر کی شارٹ سرکٹ کی سطح سے مماثلت کریں۔
7. ڈرائنگ کی تصدیق کریں: ڈرلنگ یا الماری کی تیاری سے پہلے صحیح آؤٹ لائن جسامت کا گروپ منتخب کریں۔
