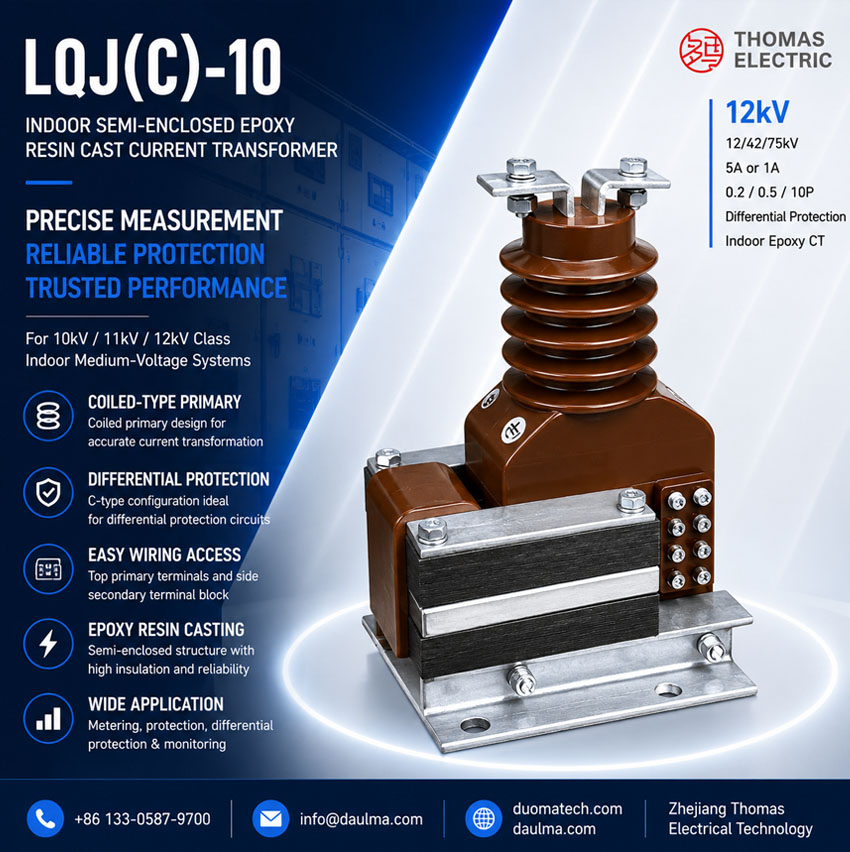

LQJ(C)-10 سیمی-انکلوژڈ ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر، 10kV–12kV

پروڈکٹ کا جائزہ

LQJ(C)-10 کرنٹ ٹرانسفارمر ایک انڈور سیمی-اینکلوژڈ ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر ہے جو میڈیم وولٹیج پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ یہ IEC-محور 10kV، 11kV، اور 12kV سوئچ گیئر ایپلیکیشنز کے لیے موزوں ہے اور AC سسٹمز میں کرنٹ کی پیمائش، بجلی کی توانائی کی میٹرنگ، فیڈر مانیٹرنگ، رلے پروٹیکشن، اور ڈفرینشل پروٹیکشن کے لیے استعمال ہوتا ہے جن کی درجہ بند فریکوئنسی 50Hz یا 60Hz ہو۔

پروڈکٹ میں ایپوکسی ریزن کو بنیادی انسولیشن سسٹم کے طور پر استعمال کیا جاتا ہے۔ پرائمری وائنڈنگ اور سیکنڈری وائنڈنگ کا ایک حصہ ایک ریزن باڈی میں کاسٹ کیا جاتا ہے، جبکہ سیکنڈری وائنڈنگ کا دوسرا حصہ اور رنگ کور پروڈکٹ کی ساخت کے مطابق نظر آنے والا یا سیمی-اینکلوژڈ ہوتا ہے۔ پرائمری لیڈ-آؤٹ ٹرمینلز اوپر کی طرف ترتیب دیے جاتے ہیں، اور سیکنڈری ٹرمینل بلاک کو سائیڈ پر ترتیب دیا جاتا ہے، جس سے پروڈکٹ کمپیکٹ انڈور سوئچ گیئر لے آؤٹس اور مرمت کے لحاظ سے وائرنگ تک رسائی کے لیے موزوں ہو جاتا ہے۔

پروڈکٹ کی قسم

پروڈکٹ ڈسپلے

اہم ایپلیکیشنز

• 10kV، 11kV، اور 12kV انڈور میڈیم وولٹیج تقسیم کے سسٹمز
• ایئر-انسولیٹڈ سوئچ گیئر، میٹرنگ کابینٹس، فیڈر پینلز، اور سرکٹ بریکر کابینٹس
• کرنٹ کی پیمائش اور بجلی کی توانائی کی میٹرنگ سرکٹس
• رلے پروٹیکشن اور ڈفرینشل پروٹیکشن سرکٹس
• صنعتی سبسٹیشنز، یوٹیلیٹی تقسیم کے کمرے، اور کمرشل پاور سسٹمز
• انڈور سوئچ گیئر ایپلیکیشنز جن میں اوپری پرائمری ٹرمینلز اور سائیڈ سیکنڈری ٹرمینل تک رسائی کی ضرورت ہو

اہم ٹیکنیکل خصوصیات

• بین الاقوامی وولٹیج-کلاس ایپلیکیشن: 10kV، 11kV، اور 12kV سسٹمز کے لیے موزوں جن میں IEC-اسٹائل 12/42/75kV انسولیشن کوآرڈینیشن ہو۔
• سیمی-اینکلوژڈ ایپوکسی ریزن ساخت: پرائمری وائنڈنگ اور سیکنڈری وائنڈنگ کا ایک حصہ ایک ریزن باڈی میں کاسٹ کیا جاتا ہے، جبکہ نظر آنے والی سیکنڈری اور رنگ کور کی ترتیب سیمی-اینکلوژڈ پروڈکٹ کی ساخت کی حمایت کرتی ہے۔
• کوائلڈ-ٹائپ پرائمری ڈیزائن: کوائلڈ پرائمری ساخت کم پرائمری کرنٹ ریشیوز اور درست کرنٹ ٹرانسفارمیشن کے لیے موزوں ہے۔
• ڈفرینشل پروٹیکشن آپشن: C-ٹائپ ماڈل کوڈ کا استعمال ڈفرینشل پروٹیکشن ایپلیکیشنز کے لیے کیا جاتا ہے جہاں پروٹیکشن سرکٹ کو ڈفرینشل کرنٹ سگنل ان پٹ کی ضرورت ہوتی ہے۔
• قابلِ رسائی وائرنگ لے آؤٹ: پرائمری ٹرمینلز اوپر کی طرف اور سیکنڈری ٹرمینلز سائیڈ پر رکھے جاتے ہیں تاکہ سوئچ گیئر وائرنگ آسان ہو سکے۔
• معیاری اور کسٹمائزڈ ریشیوز: معیاری کرنٹ ریشیوز دستیاب ہیں، اور خصوصی ریشیوز، بربنز، سیکنڈری کرنٹس، اور ٹرمینل ترتیبات کو ٹیکنیکل معاہدے کے ذریعے تصدیق کیا جا سکتا ہے۔

کام کا اصول

LQJ(C)-10 کرنٹ ٹرانسفارمر الیکٹرومیگنیٹک انڈکشن کے مطابق کام کرتا ہے۔ کوائلڈ پرائمری وائنڈنگ سے گزرنے والا پرائمری کرنٹ رنگ کور میں مقناطیسی فلو پیدا کرتا ہے، اور سیکنڈری وائنڈنگ جڑے ہوئے میٹرز، رلے، یا مانیٹرنگ ڈیوائسز کو تناسبی کرنٹ سگنل آؤٹ پٹ کرتی ہے۔ ایپوکسی ریزن کاسٹ باڈی میڈیم وولٹیج پرائمری سرکٹ اور لو وولٹیج سیکنڈری سرکٹ کے درمیان انسولیشن فراہم کرتی ہے۔

میٹرنگ سرکٹس کے لیے، CT کو درجہ بند بربن کے اندر مطلوبہ ریشو درستگی اور فیز ڈس پلیسمنٹ برقرار رکھنا چاہیے۔ پروٹیکشن اور ڈفرینشل پروٹیکشن سرکٹس کے لیے، سیکنڈری وائنڈنگ کو فالٹ-کرنٹ کی صورتحال میں قابلِ بھروسہ کرنٹ سگنل فراہم کرنا چاہیے اور رلے سیٹنگز، درجہ بند بربن، اور سسٹم شارٹ-سرکٹ کی ضروریات کے ساتھ ہم آہنگ ہونا چاہیے۔

ماڈل کی نامزدگی

ماڈل کی نامزدگی پروڈکٹ کی قسم، کوائلڈ وائنڈنگ کی ساخت، بڑھی ہوئی صلاحیت، ڈفرینشل پروٹیکشن کی تشکیل، اور وولٹیج کلاس کی نشاندہی کرتی ہے۔

ماڈل کی مثال: LQJ(C)-10 سے مراد ایک انڈور کوائلڈ-ٹائپ کرنٹ ٹرانسفارمر ہے جس میں وسیع صلاحیت اور ڈفرینشل پروٹیکشن کی تشکیل ہو، جو 10kV-کلاس سسٹمز کے لیے مخصوص ہے اور جب منصوبے کی ضرورت ہو تو 12kV-کلاس انسولیشن کوآرڈینیشن کے لیے موزوں ہے۔

ٹیکنیکل ڈیٹا

وائنڈنگز اور ٹرمینل مارکنگ

LQJ(C)-10 کرنٹ ٹرانسفارمر کو پیمائش، میٹرنگ، پروٹیکشن، یا ڈفرینشل پروٹیکشن سیکنڈری وائنڈنگ کی تشکیلات کے ساتھ فراہم کیا جا سکتا ہے۔ پرائمری لیڈ-آؤٹ ٹرمینلز اوپر کی طرف ترتیب دیے جاتے ہیں، جبکہ سیکنڈری ٹرمینل بلاک پروڈکٹ کی ساخت کے سائیڈ پر واقع ہوتا ہے۔

ٹرمینل مارکنگ معیاری CT پولیرٹی کنونشنز کی پیروی کرتی ہے۔ میٹرنگ کی درستگی، رلے کی سمت کا تعین، اور پروٹیکشن کی کارکردگی کو یقینی بنانے کے لیے صحیح ٹرمینل کی شناخت کا خیال رکھا جانا چاہیے۔ جب پرائمری سرکٹ بجلی دار ہو تو سیکنڈری سرکٹ کو کھلا نہیں چھوڑنا چاہیے۔

ڈیٹا حوالہ

نوٹ: یہ ٹیبلل ابتدائی انجینئرنگ کے انتخاب کے لیے ہے۔ حتمی کرنٹ ریشو، سیکنڈری کرنٹ، درستگی کلاس، درجہ بند آؤٹ پٹ، حرارتی کرنٹ، متحرک کرنٹ، انسولیشن لیول، جزوی ڈسچارج کی ضرورت، اور ٹرمینل کی ترتیب کو نیم پلیٹ ڈیٹا، منظور شدہ ڈرائنگز، اور فیکٹری ٹیسٹ رپورٹس کے مطابق تصدیق کی جانی چاہیے۔

سروس کی شرائط

• انسٹالیشن کا مقام: انڈور میڈیم وولٹیج سوئچ گیئر
• سسٹم وولٹیج: 10kV، 11kV، یا 12kV کلاس
• درجہ بند فریکوئنسی: 50Hz / 60Hz
• درجہ بند انسولیشن لیول: 12/42/75kV حوالہ
• بلندی: معیاری سروس کی شرائط کے تحت 1000m سے زیادہ نہیں جب تک کہ دوسری صورت میں متعین نہ ہو
• ماحول کا درجہ حرارت: -5°C سے +40°C
• نسبتی نمی: حوالہ کی شرائط میں 20°C پر 85% سے کم
• پروڈکٹ کو منصوبے کی ضروریات کے مطابق کمپن-متحمل سوئچ گیئر ایپلیکیشنز کے لیے مخصوص کیا جا سکتا ہے۔
• انسٹالیشن کا ماحول متعین شدہ حد سے زیادہ کمپن، کھٹاری گیس، دھماکہ خیز میڈیم، شدید آلودگی، اور غیر معمولی کنڈینسیشن سے پاک ہونا چاہیے۔

معیارات اور تعمیل

LQJ(C)-10 کرنٹ ٹرانسفارمر کو IEC 61869-1 اور IEC 61869-2 کے مطابق فراہم کیا جا سکتا ہے۔ قدیم منصوبے کی تفصیلات کے لیے IEC 60044-1 کو حوالہ دیا جا سکتا ہے۔ روزمرہ کے ٹیسٹس، ڈائی الیکٹرک ٹیسٹس، پولیرٹی کی تصدیق، ریشو ٹیسٹ، درستگی ٹیسٹ، انسولیشن ریزسٹنس، اور جزوی ڈسچارج کی ضروریات کو حتمی ٹیکنیکل معاہدے کے مطابق تصدیق کی جانی چاہیے۔

انسٹالیشن اور جسامت

LQJ(C)-10 سیریز انڈور سوئچ گیئر انسٹالیشن کے لیے ڈیزائن کی گئی ہے۔ سیمی-اینکلوژڈ باڈی، اوپری پرائمری ٹرمینلز، سائیڈ سیکنڈری ٹرمینل بلاک، ماونٹنگ کی ساخت، ٹرمینل کی سمت، اور الیکٹریکل کلیئرنسز کو کابینٹ ڈیزائن یا بیچ پروڈکشن سے پہلے منظور شدہ آؤٹ لائن ڈرائنگ کے مطابق تصدیق کی جانی چاہیے۔

ساخت اور جسامت

انسٹالیشن کے حفاظتی نوٹس

• انسٹالیشن سے پہلے ماڈل، وولٹیج کلاس، کرنٹ ریشو، سیکنڈری کرنٹ، درستگی کلاس، بربن، انسولیشن لیول، اور پروٹیکشن کی ضرورت کی تصدیق کریں۔
• منظور شدہ ڈرائنگ کے خلاف سوئچ گیئر ماونٹنگ کی جگہ، اوپری پرائمری ٹرمینل کنکشن، سائیڈ سیکنڈری وائرنگ تک رسائی، فیز کلیئرنس، گراؤنڈنگ کی ترتیب، اور مرمت تک رسائی کی جانچ کریں۔
• ٹرمینل مارکنگز اور منصوبے کے وائرنگ ڈائریکٹری کے مطابق پرائمری اور سیکنڈری ٹرمینلز کو جوڑیں۔
• جب پرائمری سرکٹ بجلی دار ہو تو کرنٹ ٹرانسفارمر کا سیکنڈری سرکٹ کھلا نہیں چھوڑا جانا چاہیے۔
• میٹر یا رلے کی مرمت کے دوران، کسی بھی سیکنڈری وائرنگ کو ڈس کنیکٹ کرنے سے پہلے CT سیکنڈری سرکٹ کو شارٹ-سرکٹ کر دیں۔
• سیکنڈری گراؤنڈنگ کو منصوبے کی تفصیل اور مقامی الیکٹریکل حفاظتی ضروریات کی پیروی کرنی چاہیے۔
• انسٹالیشن اور مرمت کے اہل میڈیم وولٹیج الیکٹریکل عملے کو کرنی چاہیے۔

آرڈرنگ کی معلومات

آرڈر دینے یا قیمت کا تقاضا کرتے وقت درج ذیل معلومات فراہم کریں:

• پروڈکٹ ماڈل: LQJ(C)-10
• سسٹم وولٹیج: 10kV، 11kV، یا 12kV
• درجہ بند پرائمری کرنٹ / کرنٹ ٹرانسفارمیشن ریشو
• درجہ بند سیکنڈری کرنٹ: 1A یا 5A
• درخواست کی ضرورت: پیمائش، میٹرنگ، رلے پروٹیکشن، یا ڈفرینشل پروٹیکشن
• ہر سیکنڈری کور کے لیے درستگی کلاس کا مجموعہ اور درجہ بند آؤٹ پٹ
• اگر قابلِ اطلاق ہو تو پروٹیکشن کلاس اور رلے پروٹیکشن کی ضرورت
• انسولیشن لیول اور قابلِ اطلاق IEC معیار
• سوئچ گیئر کی قسم، انسٹالیشن لے آؤٹ، ٹرمینل کی سمت، اور مطلوبہ آؤٹ لائن ڈرائنگ
• مقدار، لیبلنگ، سرٹیفکیٹس، روزمرہ کے ٹیسٹ رپورٹس، اور پیکیجنگ کی ضروریات
• خصوصی کسٹمائزڈ کرنٹ ریشو، سیکنڈری وائنڈنگ، بربن، یا ٹرمینل کی ترتیب کی ضروریات

انتخاب کی ہدایات

1. وولٹیج لیول کی تصدیق کریں: 12kV-کلاس انسولیشن کوآرڈینیشن کا استعمال کرتے ہوئے انڈور 10kV، 11kV، یا 12kV سوئچ گیئر کے لیے LQJ(C)-10 منتخب کریں۔
2. درخواست کی قسم کی تصدیق کریں: یہ تصدیق کریں کہ کیا CT پیمائش، میٹرنگ، رلے پروٹیکشن، یا ڈفرینشل پروٹیکشن کے لیے استعمال ہو رہا ہے۔
3. پرائمری کرنٹ کی تصدیق کریں: فیڈر لوڈ، میٹرنگ رینج، اور پروٹیکشن سیٹنگ رینج کے مطابق درجہ بند پرائمری کرنٹ منتخب کریں۔
4. سیکنڈری کرنٹ کی تصدیق کریں: جڑے ہوئے میٹرز، رلے، کیبل کی لمبائی، اور کل بربن کے حساب کے مطابق 5A یا 1A استعمال کریں۔
5. درستگی کا مجموعہ متعین کریں: سیکنڈری سرکٹ کی ضرورت کے مطابق پیمائش، میٹرنگ، اور پروٹیکشن کی درستگی کلاسز متعین کریں۔
6. درجہ بند بربن کی جانچ کریں: یقینی بنائیں کہ جڑے ہوئے بربن، بشمول ادارے اور وائرنگ، ہر سیکنڈری کور کے درجہ بند آؤٹ پٹ سے زیادہ نہ ہو۔
7. ڈرائنگز کی تصدیق کریں: سوئچ گیئر انضمام سے پہلے آؤٹ لائن کی جسامت، اوپری پرائمری ٹرمینل کی سمت، سائیڈ ٹرمینل بلاک کی پوزیشن، اور الیکٹریکل کلیئرنسز کی تصدیق کریں۔
