LZZBJ12-35/210 (ATB-30-210) انڈور ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر

مصنوعات کا جائزہ

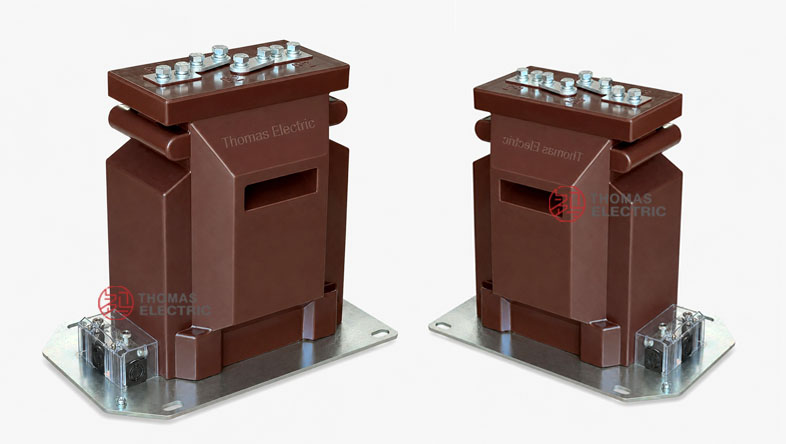

LZZBJ12-35/210 (ATB-30-210) انڈور ایپوکسی ریزن کاسٹ کرنٹ ٹرانسفارمر ایک چھوٹا سپورٹ ٹائپ کرنٹ ٹرانسفارمر ہے جو 35kV / 36kV / 40.5kV درمیانی وولٹیج پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ یہ 50Hz یا 60Hz نامی فریکوئنسی والے انڈور AC سسٹمز میں کرنٹ کی پیمائش، توانائی کی میٹرنگ اور رلے حفاظت کے لیے استعمال ہوتا ہے۔ مصنوعات میں مکمل طور پر بند ایپوکسی ریزن کاسٹ ڈھانچہ استعمال کیا گیا ہے، جس میں ونڈنگ اور مقناطیسی کور کو ریزن باڈی کے اندر سیل کر دیا جاتا ہے تاکہ سوئچ گیئر اطلاق کے لیے قابلِ اعتماد علحدگی، نمی کے خلاف مزاحمت اور مکینیکل مضبوطی فراہم کی جا سکے۔

اس مصنوعات کو پچھلے LZZBJ9-35G/220 اور LZZBJ9-35/300F پلیٹ فارمز سے مختلف طریقے سے پوزیشن دینی چاہیے۔ LZZBJ12-35/210 ایک نیا چھوٹا 210mm چوڑائی والا CT پلیٹ فارم ہے جس میں مستطیل شکل کی ریزن باڈی، سائیڈ سیکنڈری ٹرمینل باکس اور متعدد وائرنگ ترتیبات موجود ہیں۔ یہ ماڈل خاص طور پر ان انڈور سوئچ گیئرز کے لیے موزوں ہے جہاں چھوٹی چوڑائی، واضح ٹرمینل تک رسائی اور لچکدار سنگل ریشیو یا ملٹی ریشیو وائرنگ کی ضرورت ہوتی ہے۔ کیٹلاگ میں برآمد/منصوبہ کا نام ATB-30-210 بھی درج ہے، جسے بین الاقوامی مصنوعات کے صفحات کے لیے LZZBJ12-35/210 کے ساتھ استعمال کیا جا سکتا ہے۔

مصنوعات کی قسم

ماڈل کی وضاحت

• L: کرنٹ ٹرانسفارمر۔
• Z: سپورٹ ٹائپ / پلر ٹائپ کرنٹ ٹرانسفارمر ڈھانچہ۔
• Z: ایپوکسی ریزن کاسٹنگ علحدگی۔
• B: میٹرنگ اور حفاظتی ونڈنگ آپشنز والی کرنٹ ٹرانسفارمر سیریز۔
• J: مضبوط / حفاظتی صلاحیت والا ڈیزائن حوالہ۔
• 12: مصنوعات کا ڈیزائن تسلسل / چھوٹا 35kV انڈور CT پلیٹ فارم کوڈ۔
• 35: 35kV کلاس کی مصنوعات، 35kV / 36kV / 40.5kV سسٹمز کے لیے موزوں۔
• 210: 210mm کلاس کی چھوٹی باڈی چوڑائی / ڈھانچہ پلیٹ فارم۔

اطلاق

• 35kV، 36kV اور 40.5kV انڈور درمیانی وولٹیج AC سسٹمز
• چھوٹا ہوا سے علحدہ سوئچ گیئر اور انڈور تقسیم کابینٹس
• کرنٹ کی پیمائش اور توانائی کی میٹرنگ سرکٹس
• فیڈر، ٹرانسفارمر اور بس سیکشن سرکٹس کے لیے رلے حفاظت
• منصوبے جہاں چھوٹی 210mm چوڑائی والی CT انسٹالیشن کی ضرورت ہو
• سوئچ گیئر پینلز جنہیں سائیڈ ٹرمینل تک رسائی اور لچکدار وائرنگ ڈائریکٹریز کی ضرورت ہو
• سنگل ریشیو، ڈیوئل ریشیو اور ملٹی سیکنڈری آؤٹ پٹ کرنٹ ٹرانسفارمر اطلاق
• صنعتی سب اسٹیشنز، کمرشل تقسیم کے کمرے اور یوٹیلیٹی میٹرنگ سسٹمز

خصوصیات

• چھوٹا 210mm پلیٹ فارم: 35kV کلاس کے سوئچ گیئر کے لیے ڈیزائن کیا گیا جہاں چھوٹی CT باڈی اور موثر کابینٹ لے آؤٹ کی ضرورت ہوتی ہے۔
• مکمل طور پر بند ایپوکسی ریزن کاسٹنگ: فعال حصے ریزن باڈی کے اندر سیل ہوتے ہیں تاکہ قابلِ اعتماد علحدگی اور نمی کے خلاف مزاحمت فراہم کی جا سکے۔
• متعدد وائرنگ آپشنز: کیٹلاگ میں مختلف میٹرنگ اور حفاظتی ضروریات کے لیے سنگل سیکنڈری، ڈیوئل ریشیو اور ملٹی ٹرمینل وائرنگ ڈائریکٹریز فراہم کی گئی ہیں۔
• سائیڈ ٹرمینل تک رسائی: سیکنڈری ٹرمینل باکس سائیڈ / نچلے حصے پر واقع ہوتا ہے تاکہ کابینٹ کے اندر معائنہ اور وائرنگ آسان ہو۔
• میٹرنگ اور حفاظتی فنکشنز: 0.2S / 0.5 میٹرنگ کلاسز اور 5P / 10P حفاظتی کلاس کے امتزاج کی حمایت کرتا ہے۔
• لچکدار پرائمری ریشیو ڈیزائن: منتخب ٹیبل میں کم کرنٹ ریشیوز، معیاری ریشیوز اور 10-15-20A یا 150-200-300-400A جیسے مربوط ریشیو ترتیبات شامل ہیں۔
• مختصر وقت کی برداشت کی صلاحیت: کیٹلاگ ڈیٹا میں کرنٹ رینج کے مطابق 80 x I1n، 100 x I1n، 31.5kA اور 40kA جیسے حرارتی کرنٹ حوالے شامل ہیں۔
• سوئچ گیئر کے لیے موزوں پیمائشیں: 210mm سائیڈ چوڑائی والی باڈی اور 300mm بیس لے آؤٹ چھوٹی پینل انسٹالیشن کی حمایت کرتے ہیں۔

ڈھانچہ کا جائزہ

LZZBJ12-35/210 میں مستطیل شکل کے سپورٹ باڈی کے ساتھ چھوٹا ایپوکسی ریزن کاسٹ ڈھانچہ استعمال کیا گیا ہے۔ اوپری حصہ میں پرائمری کنڈکٹر ٹرمینل ایریا ہوتا ہے، جبکہ نچلے اور سائیڈ حصوں میں سیکنڈری ٹرمینل بلاک اور ماونٹنگ ڈھانچہ ہوتا ہے۔ بڑے 270mm یا 300F پلیٹ فارمز کے مقابلے میں، 210mm ڈھانچہ زیادہ چھوٹا ہے اور محدود جانبی جگہ والے سوئچ گیئر پینلز کے لیے زیادہ موزوں ہے۔

وائرنگ ڈائریکٹریز میں بنیادی P1/P2 پرائمری ونڈنگ کے ساتھ S1/S2 سیکنڈری آؤٹ پٹ، C1/C2 پوائنٹس کے ساتھ ڈیوئل ریشیو ترتیبات، اور 1S1، 1S2، 2S1، 2S2 اور 2S3 جیسے ٹرمینلز کے ساتھ ملٹی سیکنڈری وائرنگ شامل ہیں۔ اس سے مصنوعات ایک چھوٹی باڈی کے اندر لچکدار ریشیو کنفیگریشن، میٹرنگ آؤٹ پٹ اور حفاظتی آؤٹ پٹ کے لیے موزوں ہو جاتی ہے۔

آپریٹنگ اصول

کرنٹ ٹرانسفارمر 35kV / 36kV / 40.5kV سرکٹ میں پرائمری کرنٹ کو معیاری سیکنڈری کرنٹ میں تبدیل کرتا ہے، عام طور پر 5A یا 1A۔ سیکنڈری سگنل کو میٹرنگ انسٹرومنٹس، توانائی میٹرز، حفاظتی رلیز یا نگرانی کے آلے سے جوڑا جاتا ہے۔ اس سے کرنٹ کو محفوظ طریقے سے ناپا جا سکتا ہے جبکہ سیکنڈری سرکٹ کو ہائی وولٹیج پرائمری سسٹم سے الگ کر دیا جاتا ہے۔

میٹرنگ اطلاق کے لیے، CT کو منتخب کلاس اور نامی بوجھ کے اندر ریشیو درستگی اور فیز ڈس پلیسمنٹ برقرار رکھنا چاہیے۔ حفاظتی اطلاق کے لیے، حفاظتی ونڈنگ کو فالٹ کرنٹ کی حالت میں قابلِ اعتماد آؤٹ پٹ فراہم کرنا چاہیے۔ لہٰذا، کرنٹ ریشیو، درستگی کلاس، نامی آؤٹ پٹ، مختصر وقت کا حرارتی کرنٹ اور متحرک کرنٹ کو سسٹم لوڈ، رلے سیٹنگ، کیبل بوجھ اور سوئچ گیئر فالٹ لیول کے مطابق منتخب کیا جانا چاہیے۔

ٹیکنیکل ڈیٹا

انتخابی ٹیبل

ذیل کی انتخابی ٹیبل ویب سائٹ ڈسپلے کے لیے فراہم کردہ کیٹلاگ معلومات سے دوبارہ منظم کی گئی ہے۔ حتمی پیرامیٹرز منظور شدہ ڈرائنگ، نیم پلیٹ اور فیکٹری ٹیسٹ رپورٹ کے مطابق ہونے چاہئیں۔

نوٹ: نامی آؤٹ پٹ اور درستگی کلاس کو مماثل امتزاج کے طور پر منتخب کیا جانا چاہیے۔ کیٹلاگ رینج سے باہر کے پیرامیٹرز کو مینوفیکچرر اور خریدار کے درمیان تکنیکی معاہدے سے تصدیق کیا جا سکتا ہے۔

آپریٹنگ حالات

• انسٹالیشن: 35kV / 36kV / 40.5kV سوئچ گیئر اور تقسیم سسٹمز کے لیے انڈور انسٹالیشن۔
• نامی فریکوئنسی: 50Hz یا 60Hz۔
• ماحول کا درجہ حرارت: -5°C سے +40°C۔
• سائٹ کی حالت: انسٹالیشن سائٹ پر شدید کمپن، جھٹکا یا مکینیکل اثر نہ ہو۔
• ہوا کی کوالٹی: ماحول کی ہوا میں دھول، دھواں، کھاراوی گیسز، بخارات یا نمک سے شدید آلودگی نہ ہو۔
• نمی: انڈور سروس جہاں شدید کنڈینسیشن نہ ہو؛ خصوصی ضروریات کو منصوبہ معاہدے سے تصدیق کیا جانا چاہیے۔
• دیکھ بھال: علحدگی کی کارکردگی برقرار رکھنے کے لیے ایپوکسی ریزن سطح کو صاف اور خشک رکھیں۔
• وائرنگ چیک: بجلی دینے سے پہلے صحیح وائرنگ ڈائریکٹری، ریشیو کنکشن اور ٹرمینل مارکنگ کی تصدیق کریں۔

انسٹالیشن اور پیمائشیں

LZZBJ12-35/210 کو چھوٹے انڈور سوئچ گیئر انسٹالیشن کے لیے ڈیزائن کیا گیا ہے۔ فراہم کردہ ڈرائنگ میں تقریباً 210mm کی سائیڈ چوڑائی، تقریباً 340mm کی کل اونچائی، تقریباً 255mm کی سامنے کی بیس چوڑائی، اور تقریباً 300mm کی نیچے کی ماونٹنگ لے آؤٹ دکھائی گئی ہے۔ مصنوعات مختلف پرائمری ٹرمینل اور وائرنگ لے آؤٹس بھی فراہم کرتی ہے جو منتخب ریشیو ترتیب کے مطابق ہوتے ہیں۔ حتمی پیمائشیں منظور شدہ منصوبہ ڈرائنگ کے مطابق ہونی چاہئیں۔

ونڈنگز اور ٹرمینل مارکنگ

پرائمری ٹرمینلز کو P1 اور P2 کے طور پر شناخت کیا جاتا ہے۔ کچھ ترتیبات میں C1 اور C2 جیسے پرائمری ریشیو ٹرمینلز شامل ہو سکتے ہیں۔ سیکنڈری ٹرمینلز کو سنگل سیکنڈری آؤٹ پٹ کے لیے S1 / S2، یا ملٹی سیکنڈری اور ڈیوئل ریشیو ترتیبات کے لیے 1S1 / 1S2, 2S1 / 2S2, 2S3 کے طور پر نشان زد کیا جا سکتا ہے۔

وائرنگ ڈائریکٹری حوالہ

معیارات اور تعمیل

بین الاقوامی مصنوعات کے صفحات کے لیے، LZZBJ12-35/210 / ATB-30-210 کی وضاحت IEC 61869-1 اور IEC 61869-2 کے مطابق ہونی چاہیے۔ GB پر مبنی دستاویزات GB/T 20840.1 اور GB/T 20840.2 کا حوالہ دے سکتی ہیں۔ IEC 61869-2:2012 اور GB20840.2-2014 جیسے قدیم کیٹلاگ حوالے ٹینڈر کی مطابقت کے لیے برقرار رکھے جا سکتے ہیں، لیکن جدید تکنیکی صفحات کو IEC 61869 اور GB/T 20840 سیریز کو ترجیحی معیاری زبان کے طور پر استعمال کرنا چاہیے۔
