Mahsulotga umumiy ko’rib chiqish
LAJ-10Q / LFZJ-10Q tokli transformator — o’rta kuchlanishli AC tizimlarida tokni o’lchash, quvvatni o’lchash va releli himoya uchun mo’ljallangan ichki epoksid smola quyishli devorga o’tkaziladigan tokli transformator hisoblanadi. U 50 Hz yoki 60 Hz nominal chastotasi va 10 kV nominal kuchlanish sinfi uchun mos keladi. Xalqaro loyihalar uchun izolyatsiya darajasi va loyiha tasdiqlanishiga qarab 10 kV, 11 kV va 12 kV sinfli ichki kommutatsion uskunalarda qo’llash mumkin.
Ushbu seriya smola quyishli izolyatsiyali tuzilishdan foydalanadi. Birlamchi tok 300 A gacha bo’lganda mahsulot odatda yarim yopiq tuzilishga ega bo’ladi, undan yuqori tok diapazonlari esa tashqi izolyatsiya xususiyatlarini yaxshilash uchun yanada yopiq bitta simli konfiguratsiyadan foydalanadi. Mahsulot ixcham devorga o’tkaziladigan o’rnatish, barqaror o’lchash ishlari hamda himoya muvofiqligini talab qiluvchi ichki kommutatsion uskunalar, taqsimlash panellari va o’rta kuchlanishli to’plamlar uchun mo’ljallangan.
Mahsulot turi
| Element | Xususiyat |
|---|---|
| Mahsulot nomi | Ichki devorga o’tkaziladigan epoksid smola quyishli tokli transformator |
| Model seriyasi | LAJ-10Q / LFZJ-10Q |
| Mahsulot tuzilishi | Devorga o’tkaziladigan tur, smola quyishli izolyatsiya, ixcham ichki tuzilish |
| Kuchlanish sinfi | 10 kV sinfi; loyiha tasdiqlanishiga qarab 10 kV, 11 kV va 12 kV sinfli ichki tizimlarga qo’llash mumkin |
| Nominal chastota | 50 Hz / 60 Hz |
| Ikkilamchi tok | 5 A yoki 1 A |
| Odatiy foydalanish | Tokni o’lchash, quvvatni o’lchash, hisob-kitob, releli himoya |

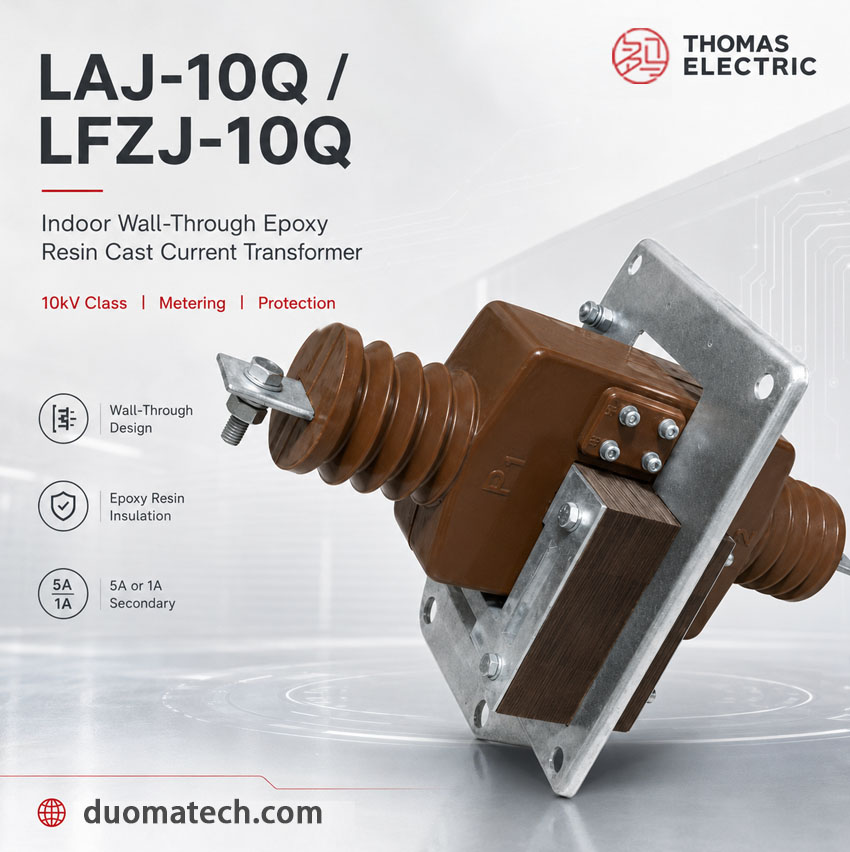

Mahsulot namoyishi
Katalogda bir xil ichki devorga o’tkaziladigan smola quyishli tokli transformator oilasi uchun ikkita mos keluvchi belgilash — LAJ-10Q va LFZJ-10Q ko’rsatilgan. Yakuniy model belgilashi, tashqi o’lchamlari va nisbat diapazoni tasdiqlangan chizma va nom plakati asosida tekshirilishi kerak.
Qo’llash sohalari
- Ichki o’rta kuchlanishli kommutatsion uskunalar va taqsimlash panellari
- 10 kV, 11 kV va 12 kV sinfli elektr taqsimlash tizimlari
- Tokni o’lchash va quvvatni o’lchash zanjirlari
- Releli himoya va liniya kuzatuv zanjirlari
- Doimiy shkaf tuzilmalarida devorga o’tkaziladigan o’rnatish
- Sanoat transformator stansiyalari va to’liq elektr jihozlari
Xususiyatlari
- Devorga o’tkaziladigan tuzilish: Birlamchi o’tkazgich tokli transformator tanasidan o’tadigan shkaf paneliga o’rnatish uchun mos keladi.
- Smola quyishli izolyatsiya: Epoksid/smola quyish ichki o’rta kuchlanishli xizmatda izolyatsiya barqarorligi va atrof-muhitga chidamliligini yaxshilaydi.
- O’lchash va himoya qo’llab-quvvatlash: 0,2; 0,5; 1 aniqlik sinflari hamda 10P10 himoya sinfi mavjud.
- Ko’p nisbatli diapazon: O’lchash liniyalari, taqsimlash zanjirlari va himoya dasturlari uchun pastdan yuqori birlamchi toklarni qamrab oladi.
- Ikkita ikkilamchi variant: Loyiha talablari asosida nominal ikkilamchi tok 5 A yoki 1 A sifatida belgilanishi mumkin.
- Ixcham shkafga integratsiya: Mos teshik o’lchamlari va tashqi ko’rinish variantlari bilan ichki kommutatsion uskunalarga amaliy o’rnatish uchun mo’ljallangan.
Prinsipi
LAJ-10Q / LFZJ-10Q tokli transformatori elektromagnit induksiya prinsipiga asoslangan. Birlamchi o’tkazgich orqali tok oqganda magnit oqimi yadroda hosil bo’ladi va ikkilamchi o’ramda proporsional tokni vujudga keltiradi. Bu ikkilamchi signal ulangan o’lchash asboblari, hisoblagichlar yoki himoya relesiga beriladi, shu bilan birga o’rta kuchlanishli birlamchi zanjir va past kuchlanishli ikkilamchi zanjir o’rtasida elektr ajratish saqlanadi.
Model belgilashi
Model kodi quyidagicha izohlanadi:
| Kod | Ma’nosi |
|---|---|
| L | Tokli transformator |
| A | Devorga o’tkaziladigan tur |
| J | Kengaytirilgan chiqish / kuchaytirilgan chiqish dizayni |
| 10 | Nominal kuchlanish sinfi: 10 kV sinfi |
| Q | Qattiq / mustahkamlangan tur |
| LFZJ-10Q | Bir xil mahsulot oilasi uchun ba’zi kataloglarda ishlatiladigan mos keluvchi model belgilashi |
Texnik ma’lumotlar
| Element | Xususiyat |
|---|---|
| Nominal izolyatsiya darajasi | 11,5/42/75 kV |
| Sun’iy ifloslanish sinfi | Katalog eslatmasiga asosan 2-sinf |
| Nominal chastota | 50 Hz / 60 Hz |
| Nominal ikkilamchi tok | 5 A yoki 1 A |
| Yuklama uchun quvvat koeffitsienti | 0,8 (kechikuvchi) |
| Qisman razryadga oid havola | GB5583-85 va IEC44-4 ga muvofiq, ko’rinadigan qisman razryad 60 pC dan oshmaydi |
| Aniqlik sinflari | 0,2; 0,5; 1; 10P10 |
| O’rnatish | Ichki devorga o’tkaziladigan montaj |
Tanlov jadvali
Quyidagi tanlov jadvali tok nisbati bo’yicha tartiblangan va sizning havola rasmingizda ko’rsatilgan katalog tuzilishiga amal qiladi. Veb-saytda toza ko’rinish uchun uzun sarlavhalar bir necha qatorga bo’lingan.
| Nominal birlamchi
tok Tok nisbati |
Aniqlik
sinf 0,2 |
Aniqlik
sinf 0,5 |
Aniqlik
sinf 1 |
Himoya
sinf 10P10 |
Issiqlik
toki kA (r.m.s) / 1 s |
Dinamik
tok kA (cho’qqi) |
|---|---|---|---|---|---|---|
| 5/5, 10/5, 15/5, 20/5, 30/5, 40/5, 50/5, 75/5, 100/5, 150/5, 200/5 | 10 VA | 10 VA | 10 VA | 15 VA | 90 × In | 160 × In |
| 300/5, 400/5 | 10 VA | 10 VA | 10 VA | 15 VA | 75 × In | 135 × In |
| 500/5 | 10 VA | 10 VA | 10 VA | 15 VA | 60 × In | 110 × In |
| 600/5, 800/5, 1000/5, 1500/5 | 25 VA | 25 VA | 25 VA | 20 VA | 50 × In | 90 × In |
Eslatma: Yuqoridagi tanlov jadvali katalog rasmi asosida tuzilgan bo’lib, buyurtma berishdan oldin ishlab chiqaruvchi chizmasi, tasdiqlangan texnik ma’lumot varaqasi va nom plakati asosida yakuniy tasdiqlanishi kerak.
Xizmat ko’rsatish shartlari
- O’rnatish joyi: ichki o’rta kuchlanishli kommutatsion uskunalar
- Atrof-muhit chastotasi: 50 Hz yoki 60 Hz
- O’rnatish muhiti kuchli titrovlanish, korroziyaga sababchi gaz, portlovchi muhit, o’tkazuvchan chang va nozik kondensatsiyadan xoli bo’lishi kerak.
- Xalqaro loyihalar uchun yakuniy xizmat ko’rsatish shartlari balandlik, ifloslanish darajasi, namlik va izolyatsiya muvofiqligi talablari asosida tekshirilishi kerak.
Standartlar va moslik
Katalogga ko’ra, ushbu seriya qisman razryadga oid talablari uchun GB5583-85 va IEC44-4 standartlariga murojaat qiladi va o’lchash hamda himoya dasturlari uchun ichki o’rta kuchlanishli tokli transformator sifatida ishlatiladi. Eksport yoki xalqaro loyihalar uchun yakuniy qo’llaniladigan IEC/GB standartlari kombinatsiyasi loyiha texnik shartnomasida belgilanishi kerak.
O’rnatish va o’lchamlar
Katalog turli tok diapazonlari uchun teshik o’lchamlari hamda umumiy o’lchamlarni taqdim etadi. 5–300/5 va 400–800/5 diapazonlari turli tashqi ko’rinish tartiblaridan foydalanadi, shuning uchun shkaf kesish va montaj sxemasini aniq tok nisbati va mahsulot chizmasiga qarab tanlash kerak.
O’lchamlar
| Element | O’lcham / Eslatma |
|---|---|
| Teshik o’lchamlari guruhi A | LAJ-10 5–300/5 va mos keluvchi past tokli diapazon chizmalari uchun ishlatiladi |
| Teshik o’lchamlari guruhi B | LAJ-10 400–800/5 va mos keluvchi yuqori tokli diapazon chizmalari uchun ishlatiladi |
| Umumiy o’lcham variantlari | 20–300/5 va 400–1500/5 tok diapazonlari uchun turli tashqi o’lchamlar ishlatiladi |
| Og’irligi | Katalog ma’lumotiga ko’ra, ko’rsatilgan konfiguratsiya uchun taxminan 19 kg |
| Texnik tekshiruv | Shkaf ishlab chiqarishdan oldin kesish, bo’sh joy, terminal yo’nalishi hamda magistral/shina o’tkazgich tartibini tasdiqlang |
Xavfsizlik eslatmalari
- O’rnatishdan oldin model belgilashini, tok nisbatini, ikkilamchi tokni va aniqlik sinfini tasdiqlang.
- Tanlangan tokli transformatorni to’g’ri shkaf teshigi va montaj sxemasi bilan moslashtiring.
- Ulangan hisoblagichlar, relelar va ikkilamchi simlar yuklamasi tanlangan sinfning nominal chiqishidan oshmasligiga ishonch hosil qiling.
- Birlamchi zanjir kuchlanish ostida bo’lganda tokli transformatorning ikkilamchi zanjiri ochiq zanjir bo’lishi mumkin emas.
- Asboblar yoki relelarni ulanishini uzishdan oldin ikkilamchi zanjirni mos keluvchi qisqa tutashuv terminali orqali qisqa tutashuvga ulang.
- O’rnatish va texnik xizmat ko’rsatish malakali o’rta kuchlanishli mutaxassislari tomonidan amalga oshirilishi kerak.
Buyurtma ma’lumotlari
Buyurtma berishda quyidagilarni ko’rsating:
- Tur va model: LAJ-10Q yoki LFZJ-10Q
- Tok nisbati
- Nominal ikkilamchi tok: 5 A yoki 1 A
- Aniqlik sinfi va nominal yuklama
- Izolyatsiya darajasi va xizmat ko’rsatish shartlari
- Tashqi ko’rinish chizmasi yoki shkafga o’rnatish talablari
- Kerakli miqdor, sertifikatlar va sinov hujjatlari
Tanlov qo’llanmasi
- Kuchlanish sinfini tekshiring: Izolyatsiya tekshiruvidan keyin xalqaro 11 kV va 12 kV sinfli loyihalarni ham qamrab olgan holda ichki 10 kV sinfli tizimlar uchun foydalaning.
- Tok nisbatini tanlang: Tok nisbatini liniya toki, o’lchash diapazoni va himoya talablari asosida tanlang.
- Funksiyani aniqlang: Tokli transformator o’lchash, hisob-kitob yoki releli himoya uchun ishlatilishini ko’rsating.
- Yuklamani moslashtiring: Ulangan yuk va aniqlik talabiga qarab 10 VA, 15 VA, 20 VA yoki 25 VA reytinglarini tanlang.
- O’lchamlarni tasdiqlang: Kommutatsion panel ishlab chiqarishdan oldin past tok yoki yuqori tok variantlari uchun to’g’ri chizma guruhidan foydalaning.
- Qisqa muddatli ishlashini tekshiring: Issiqlik va dinamik bardosh qiymatlarini tizim nosozlik darajasi bilan solishtiring.
