Produk Oorsig
Die LDC(D)-10 / LMC(D)-10 stroomtransformator is ‘n binnenshuise muur-deur-tipe stroomtransformator vir middelspanning wisselstroom kragstelsels. Dit word gebruik vir stroommeting, elektriese energiemeting, seinbemonstering, relaisbeskerming en mikrorekenaar-gebaseerde beskerming in 10kV, 11kV en 12kV klasse kragverspreidings-toerusting.
Hierdie produkreeks sluit muur-deur en bus-staaf strukture in vir skakelaars en verspreidingstoerusting waar die primêre geleier deur of verbind deur die transformatorliggaam. Die LMC(D)-10 weergawe word gebruik vir muur-deur / bus-staaf installasies, terwyl die LDC(D)-10 reeks gebruik word vir binnenshuise stroommeting en beskerming toepassings in middelspanning stelsels. Die D weergawe word gebruik waar differensiële beskerming of beskerming-georiënteerde sekondêre konfigurasie benodig word.
Vir internasionale projekte kan die produk gespesifiseer word met IEC-georiënteerde 12kV-klas isolasiekoördinasie. Tipiese isolasievlak is 12/42/75kV vir 10kV, 11kV en 12kV stelsels. Die struktuur is kompak, liggewig en gerieflik vir skakelaarinstallasie, terwyl dit betroubare sekondêre stroomuitset lewer vir metering en beskermingstoestelle.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Muur-Deur Tipe Stroomtransformator |
| Modelreeks | LDC-10 / LDCD-10 / LDCQ-10 / LDCQD-10 / LMC-10 / LMCD-10 |
| Produkstruktuur | Binnenshuise muur-deur tipe / bus-staaf stroomtransformator vir MV skakelaars |
| Spanningsklas | 10kV, 11kV en 12kV middelspanning stelsels |
| Hoogste spanning vir toerusting | 12kV klas |
| Geskatte isolasievlak | 12/42/75kV verwysing vir IEC 12kV-klas isolasiekoördinasie |
| Geskatte frekwensie | 50Hz / 60Hz |
| Geskatte sekondêre stroom | 5A standaard; 1A beskikbaar volgens projekvereiste |
| Toepassingstipe | Stroommeting, energiemeting, seinbemonstering, relaisbeskerming, mikrorekenaarbeskerming |
| Installasielokasie | Binnenshuise skakelaars, verspreidingskabinet, muur-deur paneel en MV kragtoerusting |
| Toepaslike standaard | IEC 61869-1 / IEC 61869-2; IEC 60044-1 kan verwys word vir erfgoodprojekte |

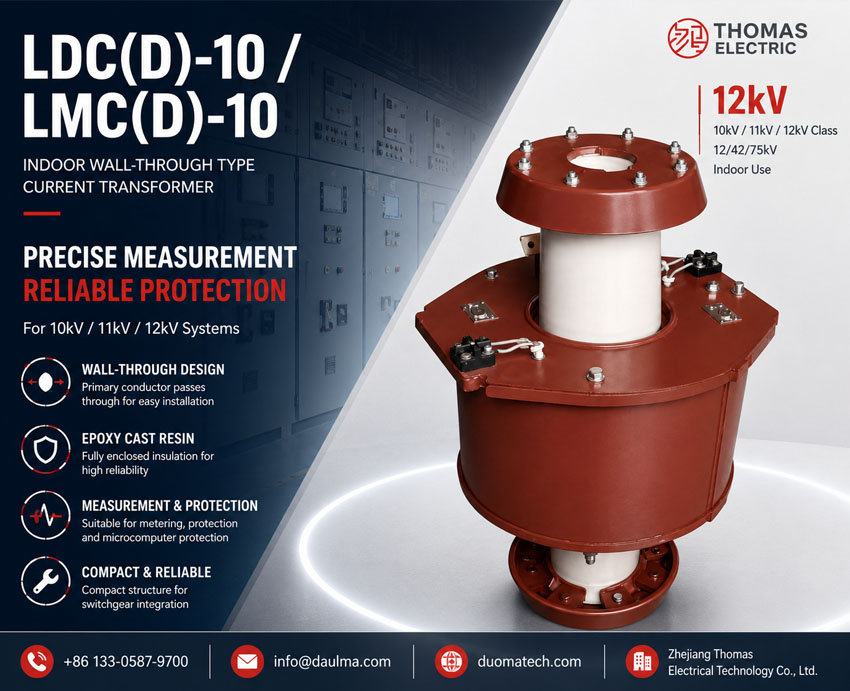

Produk Vertoning
Toepassings
- 10kV, 11kV en 12kV binnenshuise middelspanning skakelaars
- Kragtoevoer en verspreidingstoerusting vir stroommeting en energiemeting
- Seinbemonsteringskringe vir intelligente monitortoestelle
- Relaisbeskerming en mikrorekenaarbeskerming stelsels
- Muur-deur installasie waar die ST ook isolasieskeiding tussen kompartemente verskaf
- Hoë-stroom bus-staaf toepassings soos 2000A, 3000A, 4000A en 5000A toevoere
Eienskappe
- Muur-deur struktuur: Geskik vir middelspanning kabinette waar primêre geleiers deur skakelaarverdelings of geïsoleerde barrières gaan.
- Veelvuldige modelvariasies: LDC, LDCD, LDCQ, LDCQD, LMC en LMCD variasies ondersteun verskillende meting, beskerming, bus-staaf en differensiële beskerming konfigurasies.
- IEC spanning uitdrukking: Kan gespesifiseer word vir 10kV, 11kV en 12kV stelsels met 12/42/75kV isolasiekoördinasie.
- Metings- en beskermingsuitsette: Ondersteun metering klasse soos 0.5, 1 en 3, sowel as 10P beskermingskonfigurasies.
- Hoë-stroom vermoë: LMC / LMCD strukture ondersteun hoë primêre stroomverhoudings soos 2000/5, 3000/5, 4000/5 en 5000/5.
- Kompakte installasie: Ontwerp vir skakelaarintegrasie met klein volume, lae gewig en gerieflike installasie.
Werkingsbeginsel
Die LDC(D)-10 / LMC(D)-10 stroomtransformator werk volgens elektromagnetiese induksie. Die primêre stroom in die geleier of busstaaf produseer magnetiese vloed in die ST kern, en die sekondêre wikkeling gee ‘n proporsionele stroomsein af na meters, beskermingsrelaisse of monitortoestelle. Die isolasiestruktuur skei die middelspanning primêre stroombaan van die laespanning sekondêre stroombaan en ondersteun veilige sein oordrag onder geskatte diensvoorwaardes.
Vir metering kringe moet die ST die gespesifiseerde verhoudingakkuraatheid en faseverskuiwing handhaaf onder die geskatte sekondêre las. Vir beskerming en mikrorekenaar beskerming kringe moet die beskermingswikkeling ‘n betroubare fout-stroomsein lewer en koördineer met relaisinstelling, geskatte las, akkuraatheidsgrens faktor en kortsluit weerstand vlak.
Model Aanduiding
Die model aanduiding identifiseer die stroomtransformator tipe, muur-deur of bus-staaf struktuur, differensiële beskerming opsie en spanning klas.
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| D | Muur-deur / spesiale binnenshuise skakelaarstruktuur |
| M | Bus-staaf struktuur |
| C | Muur-deur isolasie struktuur volgens modelreeks |
| D in hakies | Differensiële beskerming weergawe of beskerming-georiënteerde konfigurasie |
| Q | Verbeterde of spesiale strukturele weergawe volgens projekkonfigurasie |
| 10 | Spanningsklas identifikasie; gebruik vir 10kV stelsels en IEC 12kV-klas isolasiekoördinasie vir 10kV, 11kV en 12kV projekte |
Modeldekking: Hierdie produkbladsy dek LDC-10, LDCD-10, LDCQ-10, LDCQD-10, LMC-10 en LMCD-10. Finale modelkeuse moet bevestig word volgens stroomverhouding, skakelaarinstallasietipe, isolasievereiste, metering/beskerming konfigurasie en goedgekeurde tekening.
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Geskatte spanning klas | 10kV / 11kV / 12kV middelspanning stelsels |
| Hoogste spanning vir toerusting | 12kV klas |
| Geskatte isolasievlak | 12/42/75kV verwysing |
| Geskatte frekwensie | 50Hz / 60Hz |
| Geskatte primêre stroom | 400A tot 5000A verwysingsreeks afhangend van model; aangepaste verhoudings beskikbaar |
| Geskatte sekondêre stroom | 5A standaard; 1A beskikbaar volgens projekvereiste |
| Akkuraatheid klas kombinasie | 0.5 / 0.5, 1 / 1, 0.5 / 3, 10P / 0.5, 10P / 1, 10P / 3, 10P / 10P |
| Geskatte uitset | 20VA / 30VA / 50VA vir metering klasse; 15VA vir beskerming klas verwysing |
| Beskerming klas | 10P15 of 10P20 volgens model en beskerming vereiste |
| Installasiemetode | Binnenshuise muur-deur of bus-staaf installasie volgens skakelaaruitleg |
| Toepaslike standaard | IEC 61869-1 / IEC 61869-2; IEC 60044-1 kan verwys word vir erfgoodspesifikasie |
Terminaal Merking
Die LDC(D)-10 / LMC(D)-10 stroomtransformator kan verskaf word met meting, metering, beskerming of differensiële beskerming sekondêre wikkeling konfigurasies. Terminaal uitleg moet bevestig word volgens die gekose model en skakelaartekening.
| Terminaal Merking | Funksie | Toepassing Nota |
|---|---|---|
| P1 / P2 | Primêre terminale | Die verwysings primêre stroomrigting is normaalweg gedefinieer van P1 na P2. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Meestal gebruik vir metering, meting of seinbemonstering. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Meestal gebruik vir relaisbeskerming, mikrorekenaar beskerming of differensiële beskerming. |
| Aarding terminaal | Sekondêre aardpunt | Aarding moet projek bedrading diagram en elektriese veiligheidsvereistes volg. |
Terminaal merkings volg standaard ST polariteitskonvensies. Korrekte terminaal identifikasie moet waargeneem word om metering akkuraatheid, relaisbeskerming prestasie en veilige onderhoud te verseker. Die sekondêre stroombaan mag nie oopkring wees wanneer die primêre stroombaan onder spanning is nie.
Keuringstabel
| Tipe | Geskatte
Stroom Verhouding |
Akkuraatheid
Klas Kombinasie |
Metings
Uitset (VA) |
Beskerming
Uitset (VA) |
Beskerming
Klas |
Kort-Tyd
Termiese Stroom |
Geskatte
Dinamiese Stroom |
|---|---|---|---|---|---|---|---|
| LDC-10 | 600/5 | 0.5 / 0.5 1 / 1 0.5 / 3 |
20 / 20 / 50 | — | — | 48kA | 78kA |
| 750/5 | 60kA | 90kA | |||||
| 1000/5 | 80kA | 90kA | |||||
| 1500/5 | 120kA | 99kA | |||||
| LDCD-10 | 600/5 | 10P / 0.5 10P / 1 10P / 10P |
20 / 20 | 15 | 10P20 | 48kA | 78kA |
| 750/5 | 60kA | 79kA | |||||
| 1000/5 | 80kA | 90kA | |||||
| 1500/5 | 120kA | 99kA | |||||
| LDCQ-10 | 400/5 | 1 / 1 1 / 3 |
20 / 50 | — | — | 48kA | 80kA |
| 600/5 | 72kA | 90kA | |||||
| 750/5 | 90kA | 90kA | |||||
| LDCQD-10 | 600/5 | 10P / 0.5 10P / 1 10P / 3 10P / 10P |
20 / 20 / 50 | 15 | 10P20 | 72kA | 78kA |
| 750/5 | 90kA | 79kA | |||||
| 1000/5 | 120kA | 90kA | |||||
| LMC-10 | 2000/5 | 0.5 / 0.5 0.5 / 3 |
30 / 50 | — | 10P15 verwysing vir beskerming konfigurasie | Projek-spesifiek | Projek-spesifiek |
| 3000/5 | |||||||
| 4000/5 | |||||||
| 5000/5 | |||||||
| LMCD-10 | 2000/5 | 10P / 0.5 10P / 3 10P / 10P |
30 / 50 | 15 | |||
| 3000/5 | |||||||
| 4000/5 | |||||||
| 5000/5 |
Nota: Die keuringstabel is vir voorlopige ingenieurs verwysing. Finale stroomverhouding, sekondêre stroom, akkuraatheid klas kombinasie, geskatte uitset, beskerming klas, kort-tyd termiese stroom, dinamiese stroom, isolasievlak en terminaal rangskikking moet bevestig word volgens goedgekeurde tekening, naamplaat en fabriek toets verslag.
LMC Data
| Item | LMC(D)-10 Verwysingsdata |
|---|---|
| Geskatte primêre stroom | 200A / 3000A / 4000A / 5000A verwysingsopsies volgens spesifikasie |
| Geskatte sekondêre stroom | 5A |
| Geskatte frekwensie | 50Hz |
| Geskatte uitset vir klas 0.5 | 10VA |
| Geskatte uitset vir klas B / beskerming verwysing | 15VA |
| Isolasievlak | 10/42/75kV verwysing in erfgooddata; IEC 12/42/75kV kan gespesifiseer word vir 12kV-klas projekte |
| Kort-tyd termiese stroom | 75 × I1n verwysing |
| Geskatte dinamiese stroom | 2.5 × Ith verwysing |
| 10% veelvoud | 10 |
Diens Voorwaardes
- Installasielokasie: binnenshuise middelspanning skakelaars of muur-deur paneel
- Stelsel spanning: 10kV, 11kV of 12kV klas
- Geskatte frekwensie: 50Hz / 60Hz
- Geskatte isolasievlak: 12/42/75kV verwysing vir IEC-styl 12kV-klas projekte
- Omgewingstemperatuur: -5°C tot +40°C verwysingsreeks
- Geskik vir binnenshuise skakelaars met beheerde vogtigheid, besoedeling en kondensasie toestande
- Die installasieplek moet vry wees van ernstige vibrasie, korrosiewe gas, ontplofbare medium, swaar geleidende stof en abnormale kondensasie.
- Vir hoë-stroom busstaaf toepassings moet hitteverwydering, vryespasie en meganiese vaslegging bevestig word met die skakelaarontwerp.
Standaarde en Nakoming
Die LDC(D)-10 / LMC(D)-10 stroomtransformator kan verskaf word volgens IEC 61869-1 en IEC 61869-2. IEC 60044-1 kan verwys word vir erfgood projekspesifikasies. Routynetoetse, diëlektriese toetse, polariteit verifikasie, verhouding toets, akkuraatheid toets, isolasieweerstand en gedeeltlike ontlading vereistes moet bevestig word volgens die finale tegniese ooreenkoms.
Installasie en Afmetings
Die LDC(D)-10 / LMC(D)-10 reeks is ontwerp vir binnenshuise muur-deur of bus-staaf skakelaarinstallasie. Die primêre geleier rangskikking, isolasie liggaam, sekondêre terminaal houer, monteer gate, kruipafstand en kabinet koppelvlak moet bevestig word volgens die goedgekeurde buitelyn tekening voor skakelaarontwerp of massaproduksie.
Buitelyn Data
| Item | Keuring Nota |
|---|---|
| Meganiese struktuur | Binnenshuise muur-deur / bus-staaf stroomtransformator |
| Primêre verbinding | Muur-deur geleier, busstaaf of skakelaarverbinding volgens model |
| Sekondêre terminale | Terminaal blok rangskikking volgens gekose wikkeling konfigurasie |
| Monteermetode | Skakelaar-gemonteerde muur-deur installasie volgens goedgekeurde tekening |
| Tekening bevestiging | Finale buitelyn, kruipafstand, terminaal rigting en monteer afmetings moet bevestig word voor produksie |
Veiligheid Notas
- Bevestig die model, spanning klas, stroomverhouding, sekondêre stroom, akkuraatheid klas, geskatte uitset, isolasievlak en bedrading rangskikking voor installasie.
- Kontroleer die primêre geleier uitleg, muur-deur opening, busstaaf vryespasie, fase-na-grond vryespasie en skakelaaruitleg teen die goedgekeurde tekening.
- Koppel sekondêre terminale volgens terminaal merkings en die projek bedrading diagram.
- Die sekondêre stroombaan van ‘n stroomtransformator mag nie oopgelaat word wanneer die primêre stroombaan onder spanning is nie.
- Tydens meter of relais onderhoud, kortsluit die ST sekondêre stroombaan voor enige sekondêre bedrading ontkoppel word.
- Sekondêre aarding moet die projekspesifikasie en plaaslike elektriese veiligheidsvereistes volg.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspanning elektriese personeel.
Bestelling Inligting
Verskaf asseblief die volgende inligting wanneer u bestel of ‘n aanhaling versoek:
- Produkmodel: LDC-10, LDCD-10, LDCQ-10, LDCQD-10, LMC-10 of LMCD-10
- Stelsel spanning: 10kV, 11kV of 12kV
- Geskatte primêre stroom / stroomtransformasieverhouding
- Geskatte sekondêre stroom: 1A of 5A
- Akkuraatheid klas en geskatte uitset vereiste vir elke sekondêre kern
- Beskerming klas vereiste, indien 10P uitset benodig word
- Muur-deur struktuur, busstaaf grootte of skakelaarkoppelvlak vereiste
- Isolasievlak en toepaslike IEC standaard
- Skakelaartipe, installasieuitleg, terminaal rigting en vereiste buitelyn tekening
- Hoeveelheid, etikettering, sertifikate, routynetoets verslae en verpakking vereistes
Keuring Wenke
- Bevestig struktuurtipe: Kies LDC / LDCD / LDCQ / LDCQD vir muur-deur meting en beskerming toepassings, en LMC / LMCD vir hoë-stroom bus-staaf toepassings.
- Bevestig spanning klas: Gebruik IEC-styl 12/42/75kV isolasiekoördinasie vir 10kV, 11kV en 12kV stelsels.
- Bevestig primêre stroom: Kies die stroomverhouding volgens toevoer las, busstaaf stroom, metering reeks en beskerming instel reeks.
- Bevestig sekondêre stroom: Kies 5A of 1A volgens meters, relaisse, kabel lengte en las berekening.
- Definieer kern funksie: Spesifiseer of elke sekondêre kern gebruik word vir metering, seinbemonstering, relaisbeskerming of differensiële beskerming.
- Kontroleer geskatte las: Die totale las van meters, relaisse en sekondêre kabels mag nie die geskatte uitset van elke sekondêre kern oorskry nie.
- Bevestig tekeninge: Kontroleer buitelyn afmetings, muur-deur koppelvlak, terminaal rigting en skakelaar vryespasie voor produksie.
FAQs
Q1: Wat is die geskatte isolasievlak vir die LDC-10 en LMC-10 reekse?
Die geskatte isolasievlak vir hierdie binnenshuise muur-deur en bus-staaf stroomtransformators is 12/42/75kV. Dit voldoen aan die IEC 12kV-klas isolasiekoördinasie vir 10kV, 11kV en 12kV middelspanningstelsels. Die hoogste spanning vir toerusting is 12kV, wat dit geskik maak vir betroubare werking in kragverspreidingsnetwerke. Hierdie spesifikasies verseker uitstekende diëlektriese sterkte en lang lewensduur onder normale bedryfsomstandighede in binnenshuise skakelaartoepassings.
Q2: Hoe verskil die LDC(D)-10 en LMC(D)-10 modelle in terme van toepassings?
Die LMC(D)-10 weergawe is spesifiek ontwerp vir muur-deur en bus-staaf installasies waar die primêre geleier deur die transformatorliggaam verbind word. Die LDC(D)-10 reeks word hoofsaaklik gebruik vir binnenshuise stroommeting en beskermingstoepassings in middelspanningstelsels. Beide modelle ondersteun stroommeting, energiemeting, seinbemonstering en relaisbeskerming, maar die fisiese struktuur bepaal die optimale installasie-metode in u skakelaartoerusting. Raadpleeg die tegniese dokumentasie vir spesifieke afmetings.
Q3: Kan die sekondêre stroomuitset aangepas word vir spesifieke projekvereistes?
Ja, die standaard geskatte sekondêre stroom is 5A, wat die mees algemene konfigurasie vir industriële toepassings is. Vir spesifieke projekvereistes of lang afstand-seinbane waar vermindering in las nodig is, is 1A ook beskikbaar. Die keuse tussen 5A en 1A hang af van die spesifikasies van die gekoppelde metering- en beskermingstoestelle. Kontak die vervaardiger vir presiese konfigurasie-opsies en kwotasies.
Q4: Waarom moet ek die D weergawe van hierdie stroomtransformator kies?
Die D weergawe (soos in LDCD-10 of LMCD-10) is spesifiek ontwerp vir toepassings waar differensiële beskerming of ‘n beskerming-georiënteerde sekondêre konfigurasie benodig word. Hierdie variante bied verbeterde akkuraatheidsklasse en spesifieke ALF-waardes wat krities is vir die stabiele werking van mikrorekenaar-gebaseerde beskermingstoestelle tydens fouttoestande, wat valse trip-verrigting voorkom en stelselveiligheid maksimeer. Dit verseker optimale beskerming vir u kragstelsel.
Q5: Wanneer is dit nodig om hierdie transformators in binnenshuise skakelaars te installeer?
Hierdie binnenshuise muur-deur tipe stroomtransformators word geïnstalleer wanneer u 10kV, 11kV of 12kV middelspanning kragverspreidings-toerusting vir binnenshuise toepassings opgradeer of ontwerp. Hulle is ideaal vir kompakte skakelaars, verspreidingskabinette en muur-deur panele. Die installasie is nodig wanneer betroubare sekondêre stroomuitset vir metering en mikrorekenaarbeskerming in ‘n beskermde binnenshuise omgewing vereis word. Dit verseker langtermyn betroubaarheid.
Q6: Watter IEC-standaarde word vir die LDC-10 en LMC-10 reekse toegepas?
Hierdie produkte voldoen aan die toepaslike IEC 61869-1 en IEC 61869-2 standaarde. Vir internasionale projekte kan die produk spesifiek gespesifiseer word met IEC-georiënteerde 12kV-klas isolasiekoördinasie. Die 12/42/75kV isolasievlak verseker nakoming van streng wêreldwye veiligheids- en prestasievereistes. Alle tegniese data en toetsprosedures word uitgevoer in ooreenstemming met hierdie globale norme vir instrumenttransformators. Dit waarborg internasionale aanvaarbaarheid.
Q7: Is daar spesifieke instandhoudingsvereistes vir hierdie binnenshuise stroomtransformators?
Hierdie stroomtransformators het ‘n kompakte, liggewig en onderhoudsvriendelike struktuur. Aangesien dit binnenshuise muur-deur of bus-staaf eenhede is, vereis hulle minimale roetine-instandhouding. Dit sluit in periodieke visuele inspeksies vir fisiese skade, die natrek van terminaalverbindings om oorverhitting te voorkom, en die verifikasie van sekondêre stroombaan-integriteit. Spesifieke kalibrasie-intervalle en diensplanne is onderhewig aan bevestiging deur die vervaardiger.
