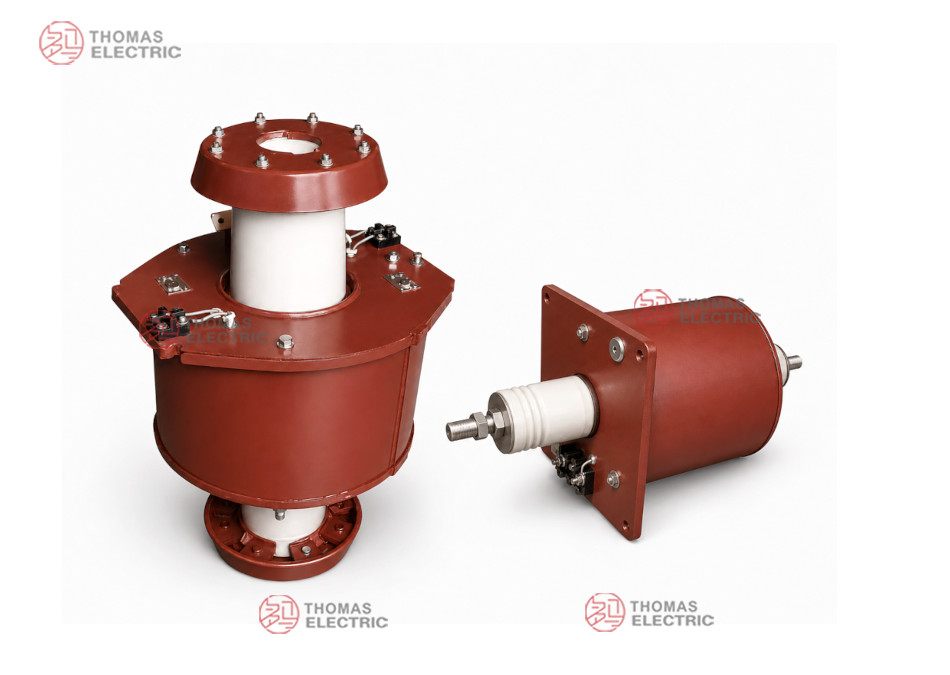

نظرة عامة على المنتج
محول التيار LDC(D)-10 / LMC(D)-10 هو محول تيار من النوع الجداري الداخلي لأنظمة التيار المتردد ذات الجهد المتوسط. ويُستخدم لقياس التيار، وقياس الطاقة الكهربائية، وأخذ عينات الإشارة، والحماية بالمرحلات، والحماية القائمة على الحاسوب المصغر في معدات توزيع الطاقة ذات الفئات 10 كيلو فولت و11 كيلو فولت و12 كيلو فولت.
تشمل هذه العائلة من المنتجات هياكل جدارية ونوع حافلة لمعدات التبديل والتوزيع حيث يمر الموصل الأساسي عبر جسم المحول أو يتصل به. ويُستخدم إصدار LMC(D)-10 في التركيبات الجدارية/نوع الحافلة، بينما تُستخدم سلسلة LDC(D)-10 في تطبيقات قياس التيار والحماية الداخلية لأنظمة الجهد المتوسط. ويُستخدم الإصدار D عند الحاجة إلى حماية تفاضلية أو تكوين ثانوي موجّه للحماية.
بالنسبة للمشاريع الدولية، يمكن تحديد المنتج بتنسيق عزل متوافق مع معيار IEC لفئة 12 كيلو فولت. ومستوى العزل النموذجي هو 12/42/75 كيلو فولت لأنظمة 10 كيلو فولت و11 كيلو فولت و12 كيلو فولت. يتميز الهيكل بأنه مدمج وخفيف الوزن وسهل التركيب في معدات التبديل، مع توفير خرج تيار ثانوي موثوق لأجهزة القياس والحماية.
نوع المنتج
| البند | المواصفات |
|---|---|
| اسم المنتج | محول تيار داخلي من النوع الجداري |
| سلسلة الموديلات | LDC-10 / LDCD-10 / LDCQ-10 / LDCQD-10 / LMC-10 / LMCD-10 |
| هيكل المنتج | محول تيار داخلي من النوع الجداري / نوع الحافلة لمعدات التبديل ذات الجهد المتوسط |
| فئة الجهد | أنظمة الجهد المتوسط 10 كيلو فولت و11 كيلو فولت و12 كيلو فولت |
| أعلى جهد للمعدات | فئة 12 كيلو فولت |
| مستوى العزل المقنن | مرجع 12/42/75 كيلو فولت لتنسيق العزل وفقاً لمعيار IEC لفئة 12 كيلو فولت |
| التردد المقنن | 50 هرتز / 60 هرتز |
| التيار الثانوي المقنن | 5 أمبير قياسي؛ يتوفر 1 أمبير حسب متطلبات المشروع |
| نوع التطبيق | قياس التيار، وقياس الطاقة، وأخذ عينات الإشارة، والحماية بالمرحلات، والحماية القائمة على الحاسوب المصغر |
| موقع التركيب | معدات التبديل الداخلية، وخزانة التوزيع، ولوحة التركيب الجداري، ومعدات الطاقة ذات الجهد المتوسط |
| المعيار المطبق | IEC 61869-1 / IEC 61869-2؛ يمكن الرجوع إلى IEC 60044-1 للمشاريع القديمة |

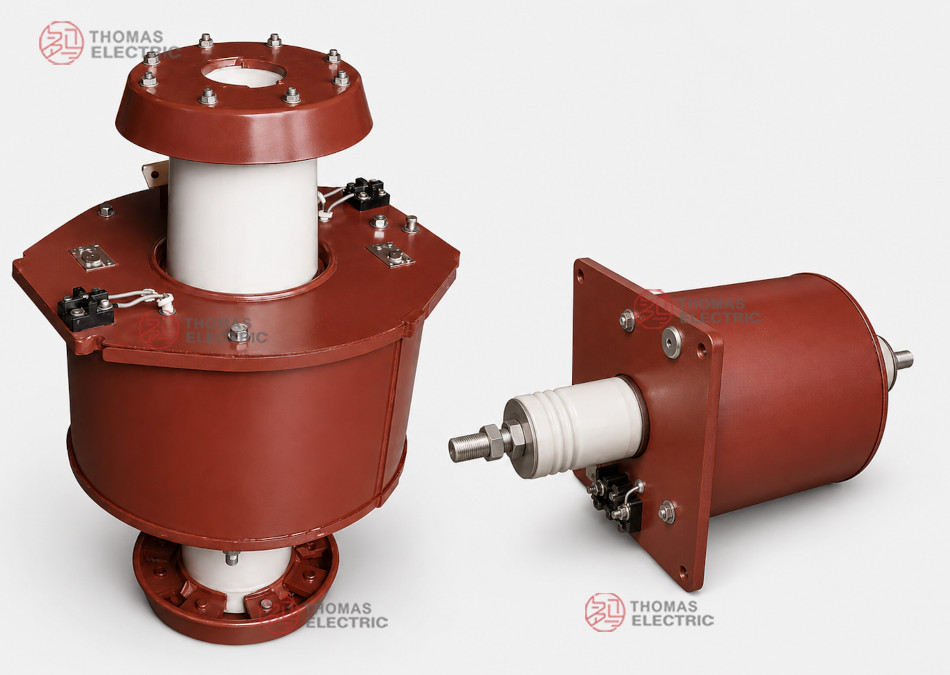

عرض المنتج
التطبيقات
- معدات التبديل الداخلية ذات الجهد المتوسط 10 كيلو فولت و11 كيلو فولت و12 كيلو فولت
- معدات إمداد وتوزيع الطاقة لقياس التيار وقياس الطاقة
- دوائر أخذ عينات الإشارة لأجهزة المراقبة الذكية
- أنظمة الحماية بالمرحلات والحماية القائمة على الحاسوب المصغر
- التركيب الجداري حيث يوفر محول التيار أيضاً عزلًا بين الأقسام
- تطبيقات الحافلة ذات التيار العالي مثل خطوط التغذية 2000 أمبير و3000 أمبير و4000 أمبير و5000 أمبير
الميزات
- الهيكل الجداري: مناسب لخزائن الجهد المتوسط التي يمر فيها الموصل الأساسي عبر جدران معدات التبديل أو الحواجز المعزولة.
- متغيرات موديلات متعددة: تدعم المتغيرات LDC وLDCD وLDCQ وLDCQD وLMC وLMCD تكوينات مختلفة للقياس والحماية ونوع الحافلة والحماية التفاضلية.
- تعبير الجهد وفقاً لمعيار IEC: يمكن تحديده لأنظمة 10 كيلو فولت و11 كيلو فولت و12 كيلو فولت مع تنسيق عزل 12/42/75 كيلو فولت.
- مخرجات القياس والحماية: يدعم درجات القياس مثل 0.5 و1 و3، بالإضافة إلى تكوينات الحماية 10P.
- قدرة عالية على التيار: تدعم هياكل LMC / LMCD نسب تيار أولي عالية مثل 2000/5 و3000/5 و4000/5 و5000/5.
- تركيب مدمج: مصمم للتكامل مع معدات التبديل بحجم صغير ووزن منخفض وسهولة تركيب.
مبدأ العمل
يعمل محول التيار LDC(D)-10 / LMC(D)-10 وفقاً لمبدأ الحث الكهرومغناطيسي. ينتج التيار الأولي في الموصل أو الحافلة تدفقاً مغناطيسياً في لب محول التيار، ويُخرِج لفّ الثانوي إشارة تيار متناسبة لأجهزة القياس أو مرحلات الحماية أو أجهزة المراقبة. ويفصل هيكل العزل الدائرة الأولية ذات الجهد المتوسط عن الدائرة الثانوية ذات الجهد المنخفض، ويدعم نقل الإشارة الآمن في ظروف التشغيل المقننة.
بالنسبة لدوائر القياس، يجب أن يحافظ محول التيار على دقة النسبة والإزاحة الطورية المحددة تحت الحمل الثانوي المقنن. وبالنسبة لدوائر الحماية والحماية القائمة على الحاسوب المصغر، يجب أن يزوّد لفّ الحماية بإشارة تيار عطل موثوقة وأن يتناسق مع ضبط المرحلات والحمل المقنن ومعامل حدود الدقة ومستوى تحمل القصر.

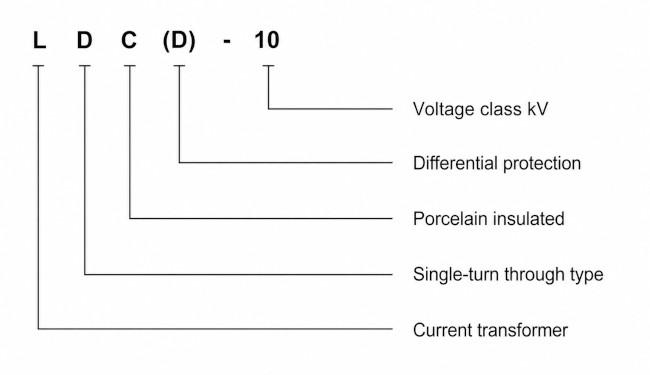

ترميز الموديل
يحدد ترميز الموديل نوع محول التيار وهيكله الجداري أو نوع الحافلة ووجود خيار الحماية التفاضلية وفئة الجهد.
| الرمز | المعنى |
|---|---|
| L | محول تيار |
| D | هيكل جداري / هيكل خاص لمعدات التبديل الداخلية |
| M | هيكل نوع الحافلة |
| C | هيكل عزل جداري وفقاً لسلسلة الموديل |
| D بين قوسين | إصدار الحماية التفاضلية أو التكوين الموجّه للحماية |
| Q | إصدار محسّن أو هيكل خاص وفقاً لتكوين المشروع |
| 10 | تحديد فئة الجهد؛ يُستخدم لأنظمة 10 كيلو فولت وتنسيق عزل IEC لفئة 12 كيلو فولت للمشاريع 10 كيلو فولت و11 كيلو فولت و12 كيلو فولت |
تغطية الموديلات: تغطي صفحة المنتج هذه LDC-10 وLDCD-10 وLDCQ-10 وLDCQD-10 وLMC-10 وLMCD-10. يجب تأكيد اختيار الموديل النهائي وفقاً لنسبة التيار الحالي ونوع تركيب معدات التبديل ومتطلبات العزل وتكوين القياس/الحماية والرسم المعتمد.
البيانات الفنية
| البند | المواصفات |
|---|---|
| فئة الجهد المقنن | أنظمة الجهد المتوسط 10 كيلو فولت / 11 كيلو فولت / 12 كيلو فولت |
| أعلى جهد للمعدات | فئة 12 كيلو فولت |
| مستوى العزل المقنن | مرجع 12/42/75 كيلو فولت |
| التردد المقنن | 50 هرتز / 60 هرتز |
| التيار الأولي المقنن | نطاق مرجعي من 400 أمبير إلى 5000 أمبير حسب الموديل؛ تتوفر نسب مخصصة |
| التيار الثانوي المقنن | 5 أمبير قياسي؛ يتوفر 1 أمبير حسب متطلبات المشروع |
| مزيج درجات الدقة | 0.5 / 0.5، 1 / 1، 0.5 / 3، 10P / 0.5، 10P / 1، 10P / 3، 10P / 10P |
| الخرج المقنن | 20 فولت أمبير / 30 فولت أمبير / 50 فولت أمبير لدرجات القياس؛ 15 فولت أمبير كمرجع لدرجة الحماية |
| درجة الحماية | 10P15 أو 10P20 وفقاً للموديل ومتطلبات الحماية |
| طريقة التركيب | تركيب داخلي جداري أو نوع الحافلة وفقاً لتخطيط معدات التبديل |
| المعيار المطبق | IEC 61869-1 / IEC 61869-2؛ يمكن الرجوع إلى IEC 60044-1 للمواصفات القديمة |
ترميز الأطراف
يمكن تزويد محول التيار LDC(D)-10 / LMC(D)-10 بتكوينات لف ثانوي للقياس أو القياس أو الحماية أو الحماية التفاضلية. يجب تأكيد تخطيط الأطراف وفقاً للموديل المختار ورسم معدات التبديل.
| ترميز الطرف | الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 / P2 | الأطراف الأولية | يتم تعريف اتجاه التيار الأولي المرجعي عادةً من P1 إلى P2. |
| 1S1 / 1S2 | اللف الثانوي الأول | يُستخدم عادةً للقياس أو القياس أو أخذ عينات الإشارة. |
| 2S1 / 2S2 | اللف الثانوي الثاني | يُستخدم عادةً للحماية بالمرحلات أو الحماية القائمة على الحاسوب المصغر أو الحماية التفاضلية. |
| طرف التأريض | نقطة تأريض الثانوي | يجب أن يتبع التأريض مخطط الأسلاك الخاص بالمشروع ومتطلبات السلامة الكهربائية. |
يتبع ترميز الأطراف اتفاقيات قطبية محولات التيار القياسية. يجب مراعاة تحديد الأطراف بشكل صحيح لضمان دقة القياس وأداء الحماية بالمرحلات والصيانة الآمنة. ولا يجوز ترك الدائرة الثانوية مفتوحة أثناء تشغيل الدائرة الأولية.
جدول الاختيار
| النوع | نسبة التيار المقنن |
مزيج درجة الدقة |
خرج القياس (فولت أمبير) |
خرج الحماية (فولت أمبير) |
درجة الحماية |
التيار الحراري قصير المدى |
التيار الديناميكي المقنن |
|---|---|---|---|---|---|---|---|
| LDC-10 | 600/5 | 0.5 / 0.5 1 / 1 0.5 / 3 |
20 / 20 / 50 | — | — | 48 كيلو أمبير | 78 كيلو أمبير |
| 750/5 | 60 كيلو أمبير | 90 كيلو أمبير | |||||
| 1000/5 | 80 كيلو أمبير | 90 كيلو أمبير | |||||
| 1500/5 | 120 كيلو أمبير | 99 كيلو أمبير | |||||
| LDCD-10 | 600/5 | 10P / 0.5 10P / 1 10P / 10P |
20 / 20 | 15 | 10P20 | 48 كيلو أمبير | 78 كيلو أمبير |
| 750/5 | 60 كيلو أمبير | 79 كيلو أمبير | |||||
| 1000/5 | 80 كيلو أمبير | 90 كيلو أمبير | |||||
| 1500/5 | 120 كيلو أمبير | 99 كيلو أمبير | |||||
| LDCQ-10 | 400/5 | 1 / 1 1 / 3 |
20 / 50 | — | — | 48 كيلو أمبير | 80 كيلو أمبير |
| 600/5 | 72 كيلو أمبير | 90 كيلو أمبير | |||||
| 750/5 | 90 كيلو أمبير | 90 كيلو أمبير | |||||
| LDCQD-10 | 600/5 | 10P / 0.5 10P / 1 10P / 3 10P / 10P |
20 / 20 / 50 | 15 | 10P20 | 72 كيلو أمبير | 78 كيلو أمبير |
| 750/5 | 90 كيلو أمبير | 79 كيلو أمبير | |||||
| 1000/5 | 120 كيلو أمبير | 90 كيلو أمبير | |||||
| LMC-10 | 2000/5 | 0.5 / 0.5 0.5 / 3 |
30 / 50 | — | 10P15 كمرجع لتكوين الحماية | محدد حسب المشروع | محدد حسب المشروع |
| 3000/5 | |||||||
| 4000/5 | |||||||
| 5000/5 | |||||||
| LMCD-10 | 2000/5 | 10P / 0.5 10P / 3 10P / 10P |
30 / 50 | 15 | |||
| 3000/5 | |||||||
| 4000/5 | |||||||
| 5000/5 |
ملاحظة: جدول الاختيار هذا مرجعي للمهندسين في المرحلة الأولية. يجب تأكيد نسبة التيار النهائي والتيار الثانوي ومزيج درجة الدقة والخرج المقنن ودرجة الحماية والتيار الحراري قصير المدى والتيار الديناميكي ومستوى العزل وترتيب الأطراف وفقاً للرسم المعتمد واللوحة التعريفية وتقرير اختبار المصنع.
بيانات LMC
| البند | بيانات مرجعية لـ LMC(D)-10 |
|---|---|
| التيار الأولي المقنن | خيارات مرجعية 200 أمبير / 3000 أمبير / 4000 أمبير / 5000 أمبير وفقاً للمواصفات |
| التيار الثانوي المقنن | 5 أمبير |
| التردد المقنن | 50 هرتز |
| الخرج المقنن لدرجة 0.5 | 10 فولت أمبير |
| الخرج المقنن لدرجة B / مرجع الحماية | 15 فولت أمبير |
| مستوى العزل | مرجع 10/42/75 كيلو فولت في البيانات القديمة؛ يمكن تحديد IEC 12/42/75 كيلو فولت للمشاريع ذات فئة 12 كيلو فولت |
| التيار الحراري قصير المدى | 75 × I1n كمرجع |
| التيار الديناميكي المقنن | 2.5 × Ith كمرجع |
| مضاعف 10% | 10 |
ظروف التشغيل
- موقع التركيب: معدات التبديل الداخلية ذات الجهد المتوسط أو لوحة التركيب الجداري
- جهد النظام: فئة 10 كيلو فولت أو 11 كيلو فولت أو 12 كيلو فولت
- التردد المقنن: 50 هرتز / 60 هرتز
- مستوى العزل المقنن: مرجع 12/42/75 كيلو فولت للمشاريع ذات فئة 12 كيلو فولت وفقاً لأسلوب IEC
- درجة حرارة المحيط: نطاق مرجعي من -5°م إلى +40°م
- مناسب لمعدات التبديل الداخلية ذات الرطوبة والاتساخ والتكثف الخاضعة للرقابة
- يجب أن يكون موقع التركيب خالياً من الاهتزاز الشديد والغازات المسببة للتآكل والوسط المتفجر والغبار الموصل الكثيف والتكثف غير الطبيعي.
- بالنسبة لتطبيقات الحافلة ذات التيار العالي، يجب تأكيد تبديد الحرارة والمسافة الفاصلة والتثبيت الميكانيكي مع تصميم معدات التبديل.
المعايير والامتثال
يمكن تزويد محول التيار LDC(D)-10 / LMC(D)-10 وفقاً لمعيارَي IEC 61869-1 وIEC 61869-2. ويمكن الرجوع إلى IEC 60044-1 للمواصفات الخاصة بالمشاريع القديمة. يجب تأكيد اختبارات الروتين والاختبارات العازلة والتحقق من القطبية واختبار النسبة واختبار الدقة ومقاومة العزل ومتطلبات التفريغ الجزئي وفقاً لاتفاقية المواصفات الفنية النهائية.

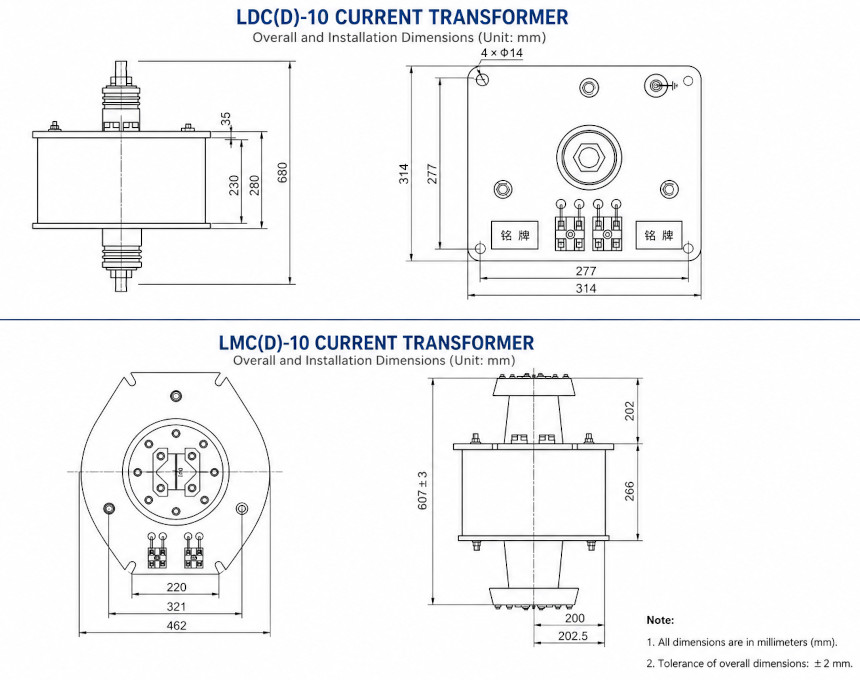

التركيب والأبعاد
تم تصميم سلسلة LDC(D)-10 / LMC(D)-10 للتركيب الداخلي الجداري أو نوع الحافلة في معدات التبديل. يجب تأكيد ترتيب الموصل الأولي وهيكل العزل وصندوق الأطراف الثانوية وفتحات التثبيت والمسافة الزاحفة وواجهة الخزانة وفقاً للرسم العام المعتمد قبل تصميم معدات التبديل أو الإنتاج الكمي.
البيانات العامة
| البند | ملاحظة الاختيار |
|---|---|
| الهيكل الميكانيكي | محول تيار داخلي جداري / نوع الحافلة |
| الاتصال الأولي | موصل جداري أو حافلة أو اتصال معدات التبديل وفقاً للموديل |
| الأطراف الثانوية | ترتيب كتلة الأطراف وفقاً لتكوين اللف المختار |
| طريقة التثبيت | تركيب جداري مثبت على معدات التبديل وفقاً للرسم المعتمد |
| تأكيد الرسم | يجب تأكيد الأبعاد العامة والمسافة الزاحفة واتجاه الأطراف وأبعاد التثبيت النهائية قبل الإنتاج |
ملاحظات السلامة
- تأكيد الموديل وفئة الجهد ونسبة التيار والتيار الثانوي ودرجة الدقة والخرج المقنن ومستوى العزل وترتيب الأسلاك قبل التركيب.
- فحص تخطيط الموصل الأولي وفتحة المرور الجداري والمسافة الفاصلة للحافلة والمسافة بين الطور والأرض وتخطيط معدات التبديل مقابل الرسم المعتمد.
- توصيل الأطراف الثانوية وفقاً لترميز الأطراف ومخطط أسلاك المشروع.
- لا يجوز ترك دائرة الثانوي لمحول التيار مفتوحة أثناء تشغيل الدائرة الأولية.
- أثناء صيانة العداد أو المرحلات، قصّر دائرة ثانوي محول التيار قبل فصل أي أسلاك ثانوية.
- يجب أن يتبع التأريض الثانوي مواصفات المشروع ومتطلبات السلامة الكهربائية المحلية.
- يجب أن يتم التركيب والصيانة بواسطة فنيين مؤهلين في مجال الكهرباء ذات الجهد المتوسط.
معلومات الطلب
يرجى تقديم المعلومات التالية عند الطلب أو طلب عرض سعر:
- موديل المنتج: LDC-10 أو LDCD-10 أو LDCQ-10 أو LDCQD-10 أو LMC-10 أو LMCD-10
- جهد النظام: 10 كيلو فولت أو 11 كيلو فولت أو 12 كيلو فولت
- التيار الأولي المقنن / نسبة تحويل التيار
- التيار الثانوي المقنن: 1 أمبير أو 5 أمبير
- درجة الدقة ومتطلبات الخرج المقنن لكل لف ثانوي
- متطلبات درجة الحماية، إذا كان مطلوباً خرج 10P
- هيكل جداري أو حجم الحافلة أو متطلبات واجهة معدات التبديل
- مستوى العزل والمعيار الدولي المطبق
- نوع معدات التبديل وتخطيط التركيب واتجاه الأطراف والرسم العام المطلوب
- الكمية والملصقات والشهادات وتقارير الاختبار الروتينية ومتطلبات التغليف
نصائح الاختيار
- تأكيد نوع الهيكل: اختر LDC / LDCD / LDCQ / LDCQD لتطبيقات القياس والحماية الجدارية، وLMC / LMCD لتطبيقات الحافلة ذات التيار العالي.
- تأكيد فئة الجهد: استخدم تنسيق عزل IEC 12/42/75 كيلو فولت لأنظمة 10 كيلو فولت و11 كيلو فولت و12 كيلو فولت.
- تأكيد التيار الأولي: اختر نسبة التيار وفقاً لحمل الخط وتيار الحافلة ونطاق القياس ونطاق ضبط الحماية.
- تأكيد التيار الثانوي: اختر 5 أمبير أو 1 أمبير وفقاً لأجهزة القياس والمرحلات وطول الكابل وحساب الحمل.
- تحديد وظيفة اللف: حدد ما إذا كان كل لف ثانوي يُستخدم للقياس أو أخذ عينات الإشارة أو الحماية بالمرحلات أو الحماية التفاضلية.
- التحقق من الحمل المقنن: يجب ألا يتجاوز الحمل الكلي لأجهزة القياس والمرحلات والكابلات الثانوية الخرج المقنن لكل لف ثانوي.
- تأكيد الرسومات: تحقق من الأبعاد العامة وواجهة المرور الجداري واتجاه الأطراف والمسافة الفاصلة لمعدات التبديل قبل الإنتاج.
