Produk Oorsig
Die LFZBJ7-11kV stroomtransformator is ‘n binnenshuis muur-deurlopende epoksie gegote hars stroomtransformator wat ontwerp is vir middelspanningskisskakelaars. Dit is geskik vir busbar-aansluiting, stroommeting, elektriese energiemeting en relaaisbeskerming in wisselstroom kragstelsels. Vir internasionale projekdokumentasie moet die spanningklas geskryf word as 11kV en 12kV klas, met 10kV-klas versoenbaarheid bevestig deur isolasievlak, tekening en projekspesifikasie.
Die produk gebruik ‘n muur-deurlopende monteerstruktuur. Die primêre geleier of busbar verbind deur die stroomtransformatorliggaam, terwyl die sekondêre wikkelings gestandaardiseerde lae-stroom uitset lewer vir meters, beskermingsrelais en moniteringtoestelle. Die katalogus toon twee nou verwante variante, LFZBJ7-10 en LFZBJ7-10L. Vir die webwerfbladsy kan hulle geïntegreer word as een LFZBJ7-11kV produkfamilie, met die standaardtipe en L-tipe hoofsaaklik onderskei deur installasielengte en buitelyn afmetings.
Hierdie produk verskil van hol ring-tipe kabel/busbar ST’s. Dit is meer geskik vir kabinetlay-oute wat ‘n gegote hars muur-deurlopende liggaam, busbar-kant primêre aansluiting, verlengde primêre terminale en ‘n duidelik geskeide sekondêre terminaalblok vereis. Dit kan 5A, 1A of 2A sekondêre uitsette ondersteun, met meting- en beskermingskombinasies soos 0.2/10P10, 0.5/10P10, 0.2/10P15 en 0.5/10P15.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuis Muur-Deurlopende Epoksie Gegote Hars Stroomtransformator |
| Modelreeks | LFZBJ7-11kV / LFZBJ7-10 / LFZBJ7-10L |
| Struktuur | Muur-deurlopende tipe, busbar-aansluiting, epoksiehars gegote isolasie |
| Spanningklas | 11kV en 12kV klas binnenshuis middelspanningsisteme |
| Genomineerde isolasievlak | 12/42/75kV |
| Genomineerde frekwensie | 50Hz |
| Genomineerde sekondêre stroom | 5A, 1A of 2A |
| Genomineerde primêre stroom | 5A tot 1200A verwysingsreeks afhangende van variant en spesifikasie |
| Tipes gebruik | Stroommeting, energiemeting, relaaisbeskerming, busbar invoermonitering |
Produk Vertoning

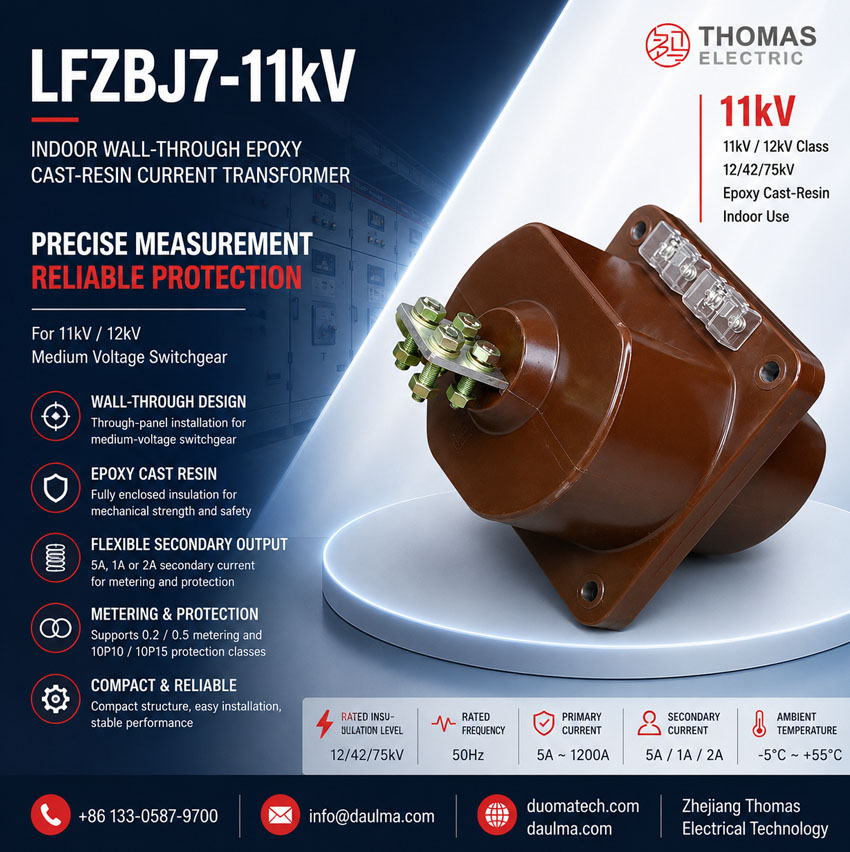

Die LFZBJ7 reeks het ‘n kompakte muur-deurlopende gegote hars liggaam met verlengde primêre terminale, ‘n vierkantige monteerflens en ‘n voorste sekondêre terminaalblok. Die standaardtipe en L-tipe volg soortgelyke elektriese beginsels, maar die L-tipe het ‘n langer liggaam en word gebruik wanneer kabinetdiepte of busbar-posisionering addisionele installasielengte vereis.
Toepassings
- 11kV en 12kV klas binnenshuis middelspanningskisskakelaars
- Vaste kisskakelaars, metingpaneel, inkomende kabinette en uitgaande voederpaneel
- Busbar-gekoppelde stroommeting en energiemeting stroombane
- Relaaisbeskermingsstroombane wat 10P10 of 10P15 beskermingsklasse gebruik
- Muur-deurlopende kabinetinstallasie waar die ST deur ‘n paneel of afskeiding gaan
- Heropgraderingsprojekte wat vervanging van soortgelyke muur-deurlopende gegote hars ST’s vereis
Eienskappe
- Muur-deurlopende struktuur: Ontwerp vir deur-paneel installasie in kabinet afskeidings en middelspannings busbar stelsels.
- Busbar-aansluiting: Primêre aansluiting is aan beide kante van die ST liggaam gerangskik vir stabiele busbar-aansluiting.
- Epoksie gegote hars isolasie: Hars gietwerk ondersteun isolasie sterkte, meganiese stabiliteit en vogweerstand vir binnenshuis diens.
- Standaard en L-tipe variante: LFZBJ7-10 en LFZBJ7-10L kan gekies word volgens kabinetdiepte en busbar lay-out.
- Fleksibele sekondêre uitset: 5A, 1A of 2A sekondêre uitset kan gekies word volgens meter, relais en bedrading las.
- Metings- en beskermingskombinasies: Ondersteun 0.2 / 0.5 metingsklasse en 10P10 / 10P15 beskermingsklasse.
Beginsel
Die LFZBJ7-11kV stroomtransformator werk volgens elektromagnetiese induksie. Wanneer die primêre stroom deur die busbar of primêre geleierpad vloei, word magnetiese vloed gegenereer in die interne kern. Die sekondêre wikkeling induseer dan ‘n proporsionele lae-stroom sein vir meters, energiemetertoestelle, beskermingsrelais of moniteringstelsels.
Vir meetstroombane moet die transformator verhoudingakkuraatheid en faseverskuiwing binne die genomineerde las handhaaf. Vir beskermingsstroombane moet die 10P-klas wikkeling voldoende uitset lewer onder fout-stroom toestande. Korrekte keuse van stroomverhouding, sekondêre stroom, genomineerde uitset en beskermingsklas is noodsaaklik vir betroubare kisskakelaar werking.
Model Aanduiding
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| F | Muur-deurlopende / deur-tipe struktuur |
| Z | Epoksiehars gietwerk isolasie |
| B | Beskermingsklas konfigurasie beskikbaar |
| J | Verbeterde / versterkte gegote hars ontwerp verwysing |
| 7 | Ontwerp volgreek kode |
| 11kV | Internasionale spanningklas posisionering vir 11kV / 12kV kisskakelaars |
| 10 / 10L | Katalogus variant verwysings met verskillende buitelyn afmetings |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Genomineerde spanningklas | 11kV en 12kV klas binnenshuis stelsels; 10kV klas versoenbaarheid deur projekbevestiging |
| Genomineerde isolasievlak | 12/42/75kV |
| Genomineerde frekwensie | 50Hz |
| Genomineerde sekondêre stroom | 5A, 1A of 2A |
| Genomineerde primêre stroom | 5A, 10A, 15A, 20A, 30A, 40A, 50A, 75A, 100A, 150A, 200A, 300A, 400A en tot 1200A volgens spesifikasie |
| Akkuraatheid kombinasies | 0.2/10P10, 0.5/10P10, 0.2/10P15, 0.5/10P15, en multi-kern kombinasies op bestelling |
| Genomineerde uitset | 10VA, 15VA, 20VA, 25VA of projek-spesifieke uitset volgens verhouding en akkuraatheid klas |
| Genomineerde korttyd termiese stroom | 0.7kA tot 30kA verwysingsreeks afhangende van stroomverhouding en variant |
| Genomineerde dinamiese stroom | 1.75kA tot 100kA verwysingsreeks afhangende van stroomverhouding en variant |
| Omgewingstemperatuur | -5°C tot +55°C |
| Toepaslike standaarde | GB20840.2-2014, IEC61869-2:2012 en kliënt-spesifieke vereistes |
Keuringstabel
Die keuringsdata hieronder kombineer die LFZBJ7-10 en LFZBJ7-10L katalogusinligting in een webwerf-vriendelike tabel. Lang selle is in veelvuldige lyne verdeel om uitleg oorloop op produkbladsye te vermy.
| Variant | Genomineerde
Primêre Stroom (A) |
Akkuraatheid
Klas Kombinasie |
Genomineerde
Uitset (VA) |
Kort-Tyd
Termiese Stroom |
Dinamiese
Stroom |
|---|---|---|---|---|---|
| LFZBJ7-10 | 5–40 | 0.2 / 10P10 0.5 / 10P10 |
0.2: 10 0.5: 10 10P: 15 |
0.7–4.4kA | 1.75–11kA |
| 50–100 | 0.2: 10 0.5: 10 10P: 15 |
5.5–15kA | 13.8–37.5kA | ||
| 150–200 | 0.2: 10 0.5: 10 10P: 15 |
20–28kA | 50–70kA | ||
| 300–400 | 0.2: 10 0.5: 10 10P: 15 |
30–40kA | 75–100kA | ||
| LFZBJ7-10L | 5–40 | 0.2 / 10P15 0.5 / 10P15 0.2 / 10P10 / 10P10 0.5 / 10P10 / 10P10 |
0.2: 10 0.5: 20 10P: 25 |
0.7–4.4kA | 1.75–11kA |
| 50–100 | 0.2: 10 0.5: 20 10P: 25 |
5.5–15kA | 13.8–37.5kA | ||
| 150–200 | 0.2: 10 0.5: 20 10P: 25 |
20–28kA | 50–70kA | ||
| 300–400 | 0.2: 10 0.5: 20 10P: 25 |
30–40kA | 75–100kA | ||
| 600–1200 | Op ooreenkoms | Op ooreenkoms | Op ooreenkoms |
Nota: Finale verhouding, genomineerde uitset, termiese stroom, dinamiese stroom en akkuraatheid klas moet bevestig word volgens die goedgekeurde tekening, naamplaat en tegniese ooreenkoms.
Afmetings
| Variant | Algehele Afmeting Verwysing | Toepassingsnota |
|---|---|---|
| LFZBJ7-10 | Benaderd 420±3mm lengte verwysing, kompakte muur-deurlopende liggaam | Geskik vir standaard kabinetdiepte en medium-stroom muur-deurlopende installasie. |
| LFZBJ7-10L | Benaderd 450±3mm lengte verwysing, langer liggaam variant | Geskik waar addisionele installasielengte of groter busbar rangskikking vereis word. |
| Monteerflens | Voorste monteerplaat met vier monteergate en terminaalblok | Gaatjie grootte, bout afstand en terminaal posisie moet bevestig word voor kabinet produksie. |
| Gewig | Benaderd 22kg verwysing vir katalogus variant | Werklike gewig hang af van verhouding, kern konfigurasie en gekose struktuur. |
Terminale
Die LFZBJ7 reeks gebruik ‘n primêre busbar of geleier aansluiting met sekondêre terminale gerangskik op die hars liggaam. Die primêre stroom rigting word geïdentifiseer deur P1. Sekondêre terminale is gemerk volgens die bestelde wikkeling konfigurasie, algemeen insluitend meting en beskermings uitsette.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir busbar of primêre geleier aansluiting en polariteit verwysing. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik gebruik vir meting of die eerste gespesifiseerde sekondêre kern. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik gebruik vir relaaisbeskerming of addisionele sekondêre stroombaan. |
| Aardingspunt | Beskermende aarding | Aarding moet die projek bedrading diagram en elektriese veiligheidsvereistes volg. |
Diens Toestande
- Installasie plek: binnenshuis middelspanningskisskakelaars
- Genomineerde spanning: 11kV en 12kV klas stelsels deur projekbevestiging
- Genomineerde frekwensie: 50Hz
- Genomineerde sekondêre stroom: 5A, 1A of 2A op bestelling
- Omgewingstemperatuur: -5°C tot +55°C
- Die installasie omgewing moet nie ontplofbaar wees nie en vry wees van korrosiewe gas, geleidende stof, swaar besoedeling en abnormale kondensasie.
- Vir spesiale omgewingstoestande, hoogte, vogtigheid of seismiese vereistes, word tegniese bevestiging aanbeveel voor bestelling.
Standaarde en Nakoming
Die LFZBJ7-11kV stroomtransformator kan gespesifiseer word volgens GB20840.2-2014, IEC61869-2:2012 en kliënt-spesifieke vereistes. Routinetestoordrag mag insluit verhouding verifikasie, polariteit toets, akkuraatheid toets, isolasie weerstand toets en kragfrekwensie spanningstoets. Vir uitvoerprojekte moet die produk beskrywing 11kV en 12kV klas woordgebruik prioriteer om by algemene internasionale middelspanningsisteme aan te sluit.
Installasie en Afmetings
Die LFZBJ7 reeks is ontwerp vir muur-deurlopende installasie met busbar-aansluiting. Voor kisskakelaar produksie, moet die monteerplaat posisie, muur opening, busbar gat, primêre terminaal speling, sekondêre terminaal rigting, aardingspunt en onderhoud spasie bevestig word met die goedgekeurde buitelyn tekening. Die LFZBJ7-10L weergawe het ‘n langer liggaam as die standaard LFZBJ7-10, dus moet kabinetdiepte en busbar posisie noukeurig nagegaan word.
Veiligheid Notas
- Bevestig model variant, spanningklas, stroomverhouding, sekondêre stroom en akkuraatheid klas voor produksie.
- Kontroleer monteergat afstand, muur opening, busbar speling en primêre terminaal posisie voor kabinet samestelling.
- Verbind primêre en sekondêre terminale volgens polariteit merke en die goedgekeurde bedrading diagram.
- Die ST sekondêre stroombaan mag NIE oop-stroombaangesluit wees terwyl primêre stroom vloei nie.
- Voor meters of relais ontkoppel word, kortsluit die sekondêre stroombaan met ‘n goedgekeurde kortsluit toestel.
- Een punt van die sekondêre stroombaan moet geaard wees volgens projek elektriese veiligheidspraktyk.
- Installasie en inbedryfstelling moet uitgevoer word deur gekwalifiseerde middelspanning elektriese personeel.
Bestelinligting
- Produkmodel: LFZBJ7-11kV / LFZBJ7-10 / LFZBJ7-10L
- Spanningklas: 11kV of 12kV klas
- Genomineerde primêre stroom en genomineerde sekondêre stroom: 5A, 1A of 2A
- Akkuraatheid klas kombinasie en genomineerde uitset vir elke sekondêre kern
- Beskermingsklas vereiste: 10P10, 10P15 of projek-spesifieke vereiste
- Vereiste korttyd termiese stroom en dinamiese stroom
- Variant vereiste: standaard tipe of langer L tipe
- Monteertekening, busbar grootte, terminaal rigting en kabinet lay-out
- Toepaslike standaard, toetsrapport en sertifikaat vereistes
- Hoeveelheid, etikettaal, verpakking en projek dokumentasie vereistes
Keuringsgids
- Bevestig spanningklas: Gebruik 11kV en 12kV klas woordgebruik vir internasionale projekte, bevestig dan isolasievlak en standaardvereistes.
- Kies model variant: Kies LFZBJ7-10 vir standaard muur-deurlopende installasie of LFZBJ7-10L wanneer ‘n langer installasie liggaam vereis word.
- Kies stroomverhouding: Pas die genomineerde primêre stroom aan by die werklike voeder las, meting reeks en beskerming instelling.
- Kies sekondêre stroom: Gebruik 5A vir konvensionele stroombane, 1A vir laer las, of 2A indien vereis deur die projektoestel.
- Definieer kern funksie: Gebruik metingsklas vir instrumente en 10P klas vir beskermingsrelais stroombane.
- Verifieer spanningstoleransie grade: Kontroleer korttyd termiese stroom en dinamiese stroom teen kisskakelaar fout vlak.
- Goedkeur tekeninge: Bevestig muur opening, monteergate, busbar aansluiting, terminaal lay-out en kabinetdiepte voor produksie.
