نظرة عامة على المنتج

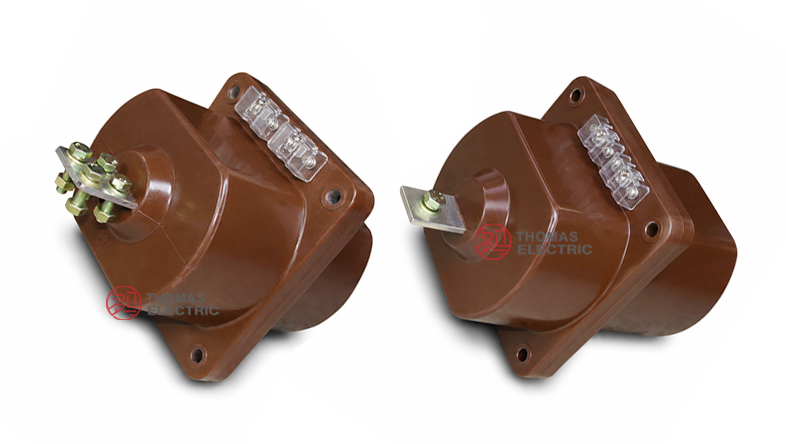

محول التيار LFZBJ7-11kV هو محول تيار داخلي من النوع المارّ عبر الجدار، مصنوع من راتنج الإيبوكسي المصبوب، ومصمم لمعدات التوزيع ذات الجهد المتوسط. وهو مناسب لتطبيقات الاتصال بقضبان التوصيل (Busbar)، وقياس التيار، وقياس الطاقة الكهربائية، والحماية المرحلية في أنظمة الطاقة المتناوبة. ولتوثيق المشاريع الدولية، يجب كتابة فئة الجهد كـ فئة 11kV و12kV، مع التأكيد على توافقه مع فئة 10kV من خلال مستوى العزل والمخططات ومواصفات المشروع.
يستخدم المنتج هيكل تركيب من النوع المارّ عبر الجدار. يتم توصيل الموصل الأساسي أو قضيب التوصيل عبر جسم محول التيار مباشرةً، بينما توفر اللفات الثانوية خرجاً قياسياً بتيار منخفض للأجهزة القياسية، والمرحلات الحامية، وأجهزة المراقبة. يعرض الكتالوج نوعين متقاربين جداً هما LFZBJ7-10 وLFZBJ7-10L. ويمكن دمجهما في صفحة الموقع كعائلة واحدة من منتجات LFZBJ7-11kV، مع التمييز بين النوع القياسي والنوع L بشكل رئيسي من خلال طول التركيب والأبعاد الخارجية.
يختلف هذا المنتج عن محولات التيار الحلقيّة المجوفة الخاصة بالكابلات/قضبان التوصيل. فهو أكثر ملاءمة لتخطيطات الخزانات التي تتطلب جسماً ماراً عبر الجدار مصنوعاً من راتنج مصبوب، وتوصيلاً أولياً من جانب قضيب التوصيل، وأطرافاً أولية ممتدة، ولوحة أطراف ثانوية منفصلة بوضوح. ويمكنه دعم خرج ثانوي بقيم 5A أو 1A أو 2A، مع تركيبات قياس وحماية مثل 0.2/10P10، 0.5/10P10، 0.2/10P15 و0.5/10P15.
نوع المنتج
| البند | المواصفات |
|---|---|
| اسم المنتج | محول تيار داخلي من النوع المارّ عبر الجدار، معزول براتنج الإيبوكسي المصبوب |
| سلسلة الموديل | LFZBJ7-11kV / LFZBJ7-10 / LFZBJ7-10L |
| الهيكل | من النوع المارّ عبر الجدار، اتصال بقضيب التوصيل، عزل مصنوع من راتنج الإيبوكسي المصبوب |
| فئة الجهد | أنظمة داخلية للجهد المتوسط من فئة 11kV و12kV |
| مستوى العزل المقنن | 12/42/75kV |
| التردد المقنن | 50Hz |
| التيار الثانوي المقنن | 5A، 1A أو 2A |
| التيار الأولي المقنن | نطاق مرجعي من 5A إلى 1200A حسب النوع والمواصفات |
| الاستخدام النموذجي | قياس التيار، قياس الطاقة، الحماية المرحلية، مراقبة دوائر التغذية عبر قضبان التوصيل |

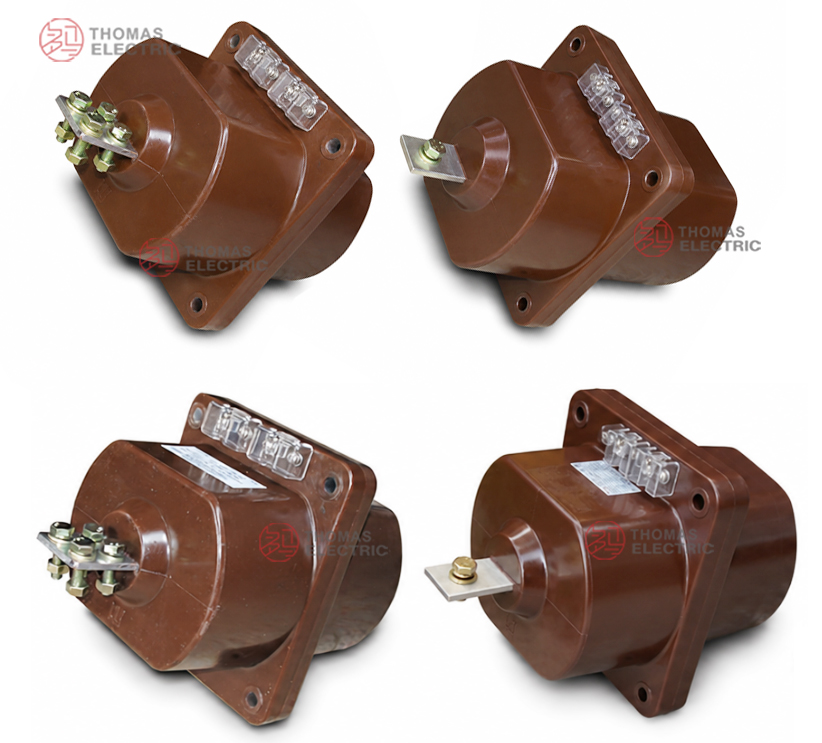

عرض المنتج
تتميز سلسلة LFZBJ7 بهيكل مدمج من النوع المارّ عبر الجدار مصنوع من راتنج مصبوب، مع أطراف أولية ممتدة، وشفة تركيب مربعة، ولوحة أطراف ثانوية أمامية. يتبع النوع القياسي والنوع L نفس المبادئ الكهربائية، لكن النوع L يتمتع بهيكل أطول ويُستخدم عندما تتطلب عمق الخزانة أو موضع قضيب التوصيل طولاً إضافياً للتركيب.
التطبيقات
- معدات التوزيع الداخلية للجهد المتوسط من فئة 11kV و12kV
- خزانات التوزيع الثابتة، لوحات القياس، خزانات الدخل وخزانات دوائر الخروج
- دوائر قياس التيار وقياس الطاقة المتصلة بقضبان التوصيل
- دوائر الحماية المرحلية باستخدام درجات الحماية 10P10 أو 10P15
- التركيب المارّ عبر الخزانة حيث يمر محول التيار عبر لوحة أو حاجز
- مشاريع التحديث التي تتطلب استبدال محولات تيار مشابهة من النوع المارّ عبر الجدار والمصنوعة من راتنج مصبوب
الميزات
- هيكل مارّ عبر الجدار: مصمم للتركيب عبر اللوحات في حوائط الخزانات وأنظمة قضبان التوصيل للجهد المتوسط.
- اتصال بقضيب التوصيل: يتم ترتيب التوصيل الأولي عبر جانبي جسم محول التيار لضمان اتصال مستقر بقضيب التوصيل.
- عزل من راتنج الإيبوكسي المصبوب: يدعم الصب بالراتنج قوة العزل والاستقرار الميكانيكي ومقاومة الرطوبة للخدمة الداخلية.
- أنواع قياسية ونوع L: يمكن اختيار LFZBJ7-10 وLFZBJ7-10L وفقاً لعمق الخزانة وتخطيط قضبان التوصيل.
- خرج ثانوي مرن: يمكن اختيار خرج ثانوي بقيم 5A أو 1A أو 2A وفقاً لاحتياجات الجهاز القياسي، المرحل، وعبء الأسلاك.
- تركيبات القياس والحماية: يدعم درجات قياس 0.2 / 0.5 ودرجات حماية 10P10 / 10P15.
المبدأ
يعمل محول التيار LFZBJ7-11kV وفقاً لمبدأ الحث الكهرومغناطيسي. عندما يتدفق التيار الأولي عبر قضيب التوصيل أو مسار الموصل الأولي، يتولد تدفق مغناطيسي في القلب الداخلي. ثم تحث اللفة الثانوية إشارة تيار منخفض متناسبة لأجهزة القياس، أجهزة قياس الطاقة، المرحلات الحامية، أو أنظمة المراقبة.
بالنسبة لدوائر القياس، يجب أن يحافظ المحول على دقة النسبة والإزاحة الطورية ضمن العبء المقنن. أما بالنسبة لدوائر الحماية، فيجب أن توفر اللفة من درجة 10P خرجاً كافياً في ظروف تيار العطل. ويعد الاختيار الصحيح لنسبة التيار، التيار الثانوي، القدرة المقننة، ودرجة الحماية أمراً أساسياً لتشغيل معدات التوزيع بشكل موثوق.
ترميز الموديل
| الرمز | المعنى |
|---|---|
| L | محول تيار |
| F | هيكل من النوع المارّ عبر الجدار / من النوع المارّ |
| Z | عزل مصنوع من راتنج الإيبوكسي المصبوب |
| B | متوفر بتكوين يحتوي على درجة حماية |
| J | إشارة إلى تصميم محسن / معزز من راتنج مصبوب |
| 7 | رمز تسلسل التصميم |
| 11kV | تحديد فئة الجهد الدولي لمعدات التوزيع من فئة 11kV / 12kV |
| 10 / 10L | إشارات لأنواع الكتالوج ذات أبعاد خارجية مختلفة |
البيانات الفنية
| البند | المواصفات |
|---|---|
| فئة الجهد المقننة | أنظمة داخلية من فئة 11kV و12kV؛ توافق مع فئة 10kV يتم تأكيده حسب المشروع |
| مستوى العزل المقنن | 12/42/75kV |
| التردد المقنن | 50Hz |
| التيار الثانوي المقنن | 5A، 1A أو 2A |
| التيار الأولي المقنن | 5A، 10A، 15A، 20A، 30A، 40A، 50A، 75A، 100A، 150A، 200A، 300A، 400A وصولاً إلى 1200A حسب المواصفات |
| تركيبات الدقة | 0.2/10P10، 0.5/10P10، 0.2/10P15، 0.5/10P15، وتركيبات متعددة النوى حسب الطلب |
| القدرة المقننة | 10VA، 15VA، 20VA، 25VA أو قدرة محددة للمشروع وفقاً للنسبة ودرجة الدقة |
| تيار الحرارة القصير المقنن | نطاق مرجعي من 0.7kA إلى 30kA حسب نسبة التيار والنوع |
| التيار الديناميكي المقنن | نطاق مرجعي من 1.75kA إلى 100kA حسب نسبة التيار والنوع |
| درجة حرارة البيئة المحيطة | -5°C إلى +55°C |
| المعايير المطبقة | GB20840.2-2014، IEC61869-2:2012 والمتطلبات الخاصة بالعميل |
جدول الاختيار
يجمع جدول البيانات أدناه معلومات الكتالوج الخاصة بـ LFZBJ7-10 وLFZBJ7-10L في جدول واحد مناسب لموقع الويب. تم تقسيم الخلايا الطويلة إلى عدة أسطر لتجنب تجاوز التنسيق في صفحات المنتجات.
| النوع | التيار الأولي المقنن (A) |
تركيب درجة الدقة |
القدرة المقننة (VA) |
التيار الحراري القصير |
التيار الديناميكي |
|---|---|---|---|---|---|
| LFZBJ7-10 | 5–40 | 0.2 / 10P10 0.5 / 10P10 |
0.2: 10 0.5: 10 10P: 15 |
0.7–4.4kA | 1.75–11kA |
| 50–100 | 0.2: 10 0.5: 10 10P: 15 |
5.5–15kA | 13.8–37.5kA | ||
| 150–200 | 0.2: 10 0.5: 10 10P: 15 |
20–28kA | 50–70kA | ||
| 300–400 | 0.2: 10 0.5: 10 10P: 15 |
30–40kA | 75–100kA | ||
| LFZBJ7-10L | 5–40 | 0.2 / 10P15 0.5 / 10P15 0.2 / 10P10 / 10P10 0.5 / 10P10 / 10P10 |
0.2: 10 0.5: 20 10P: 25 |
0.7–4.4kA | 1.75–11kA |
| 50–100 | 0.2: 10 0.5: 20 10P: 25 |
5.5–15kA | 13.8–37.5kA | ||
| 150–200 | 0.2: 10 0.5: 20 10P: 25 |
20–28kA | 50–70kA | ||
| 300–400 | 0.2: 10 0.5: 20 10P: 25 |
30–40kA | 75–100kA | ||
| 600–1200 | حسب الاتفاق | حسب الاتفاق | حسب الاتفاق |
ملاحظة: يجب تأكيد النسبة النهائية، القدرة المقننة، التيار الحراري، التيار الديناميكي، ودرجة الدقة وفقاً للمخطط المعتمد، لوحة الاسم، والاتفاق الفني.

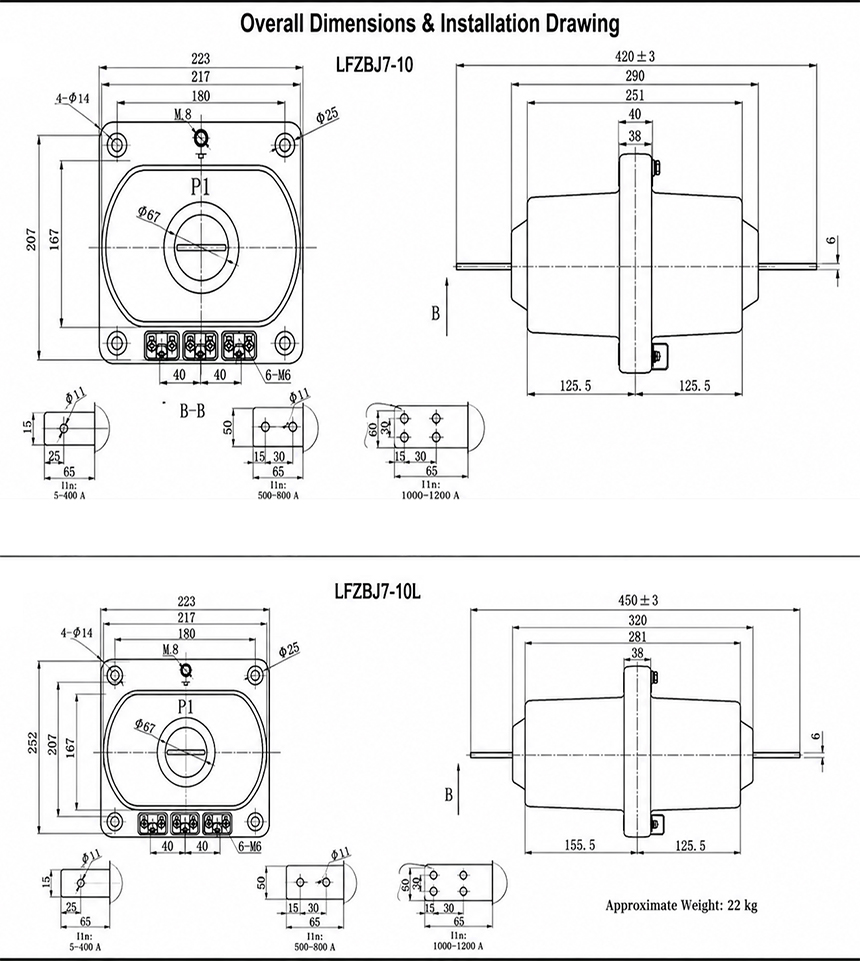

الأبعاد
| النوع | مرجع الأبعاد الكلية | ملاحظة التطبيق |
|---|---|---|
| LFZBJ7-10 | طول مرجعي تقريباً 420±3 مم، هيكل مدمج من النوع المارّ عبر الجدار | مناسب لعمق الخزانة القياسي وتركيبات الجدار ذات التيار المتوسط. |
| LFZBJ7-10L | طول مرجعي تقريباً 450±3 مم، نوع لهيكل أطول | مناسب عند الحاجة إلى طول تركيب إضافي أو ترتيب أكبر لقضبان التوصيل. |
| شفة التركيب | لوحة تركيب أمامية بأربع فتحات تركيب ولوحة أطراف | يجب تأكيد حجم الفتحة، المسافة بين البراغي، وموضع الأطراف قبل تصنيع الخزانة. |
| الوزن | وزن مرجعي تقريباً 22 كغ للنوع المذكور في الكتالوج | يعتمد الوزن الفعلي على النسبة، تكوين القلب، والهيكل المختار. |
الأطراف
تستخدم سلسلة LFZBJ7 توصيلاً أولياً عبر قضيب التوصيل أو الموصل، مع ترتيب الأطراف الثانوية على جسم الراتنج. يتم تحديد اتجاه التيار الأولي بواسطة P1. وتُسمى الأطراف الثانوية وفقاً لتكوين اللفة المطلوبة، وتشمل عادةً خرج القياس والحماية.
| الطرف | الوظيفة | ملاحظة التطبيق |
|---|---|---|
| P1 / P2 | الأطراف الأولية | تُستخدم لتوصيل قضيب التوصيل أو الموصل الأولي وكمرجع للقطبية. |
| 1S1 / 1S2 | اللفة الثانوية الأولى | تُستخدم عادةً للقياس أو أول لفة ثانوية محددة. |
| 2S1 / 2S2 | اللفة الثانوية الثانية | تُستخدم عادةً للحماية المرحلية أو دائرة ثانوية إضافية. |
| نقطة التأريض | تأريض وقائي | يجب أن يتبع التأريض مخطط أسلاك المشروع ومتطلبات السلامة الكهربائية. |
ظروف التشغيل
- مكان التركيب: معدات توزيع الجهد المتوسط الداخلية
- الجهد المقنن: أنظمة من فئة 11kV و12kV يتم تأكيدها حسب المشروع
- التردد المقنن: 50Hz
- التيار الثانوي المقنن: 5A، 1A أو 2A حسب الطلب
- درجة حرارة البيئة المحيطة: -5°C إلى +55°C
- يجب أن تكون بيئة التركيب غير قابلة للانفجار وخالية من الغازات المسببة للتآكل، والغبار الموصل، والتلوث الشديد، والتكثف غير الطبيعي.
- للمتطلبات البيئية الخاصة المتعلقة بالارتفاع، الرطوبة، أو الزلازل، يُوصى بالتأكيد الفني قبل الطلب.
المعايير والامتثال
يمكن تحديد مواصفات محول التيار LFZBJ7-11kV وفقاً لمعايير GB20840.2-2014، IEC61869-2:2012 والمتطلبات الخاصة بالعميل. وقد تتضمن وثائق الفحص الروتيني التحقق من النسبة، فحص القطبية، اختبار الدقة، اختبار مقاومة العزل، واختبار التحمل بتردد الطاقة. وللمشاريع المخصصة للتصدير، ينبغي أن تعطي وثائق المنتج الأولوية لعبارة “فئة 11kV و12kV” لتتوافق مع أنظمة الجهد المتوسط الدولية الشائعة.
التركيب والأبعاد
تم تصميم سلسلة LFZBJ7 للتركيب من النوع المارّ عبر الجدار مع اتصال بقضيب التوصيل. قبل تصنيع معدات التوزيع، يجب تأكيد موضع لوحة التركيب، فتحة الجدار، فتحة قضيب التوصيل، المسافة الصافية للأطراف الأولية، اتجاه الأطراف الثانوية، نقطة التأريض، ومساحة الصيانة وفقاً لمخطط الأبعاد الخارجي المعتمد. يتمتع إصدار LFZBJ7-10L بهيكل أطول من إصدار LFZBJ7-10 القياسي، لذلك يجب التحقق بعناية من عمق الخزانة وموضع قضيب التوصيل.
ملاحظات السلامة
- تأكيد نوع الموديل، فئة الجهد، نسبة التيار، التيار الثانوي، ودرجة الدقة قبل التصنيع.
- التحقق من مسافة فتحات التركيب، فتحة الجدار، المسافة الصافية لقضيب التوصيل، وموضع الطرف الأولي قبل تجميع الخزانة.
- توصيل الأطراف الأولية والثانوية وفقاً لعلامات القطبية ومخطط الأسلاك المعتمد.
- يجب ألا تكون دائرة محول التيار الثانوية مفتوحة أثناء تدفق التيار الأولي.
- قبل فصل الأجهزة القياسية أو المرحلات، يجب تقصير دائرة الثانوي باستخدام جهاز تقصير معتمد.
- يجب تأريض نقطة واحدة في الدائرة الثانوية وفقاً لممارسات السلامة الكهربائية الخاصة بالمشروع.
- يجب أن يتم التركيب والتشغيل من قبل موظفين مؤهلين في مجال الكهرباء ذات الجهد المتوسط.
معلومات الطلب
- موديل المنتج: LFZBJ7-11kV / LFZBJ7-10 / LFZBJ7-10L
- فئة الجهد: فئة 11kV أو 12kV
- التيار الأولي المقنن والتيار الثانوي المقنن: 5A، 1A أو 2A
- تركيب درجة الدقة والقدرة المقننة لكل لفة ثانوية
- متطلبات درجة الحماية: 10P10، 10P15 أو متطلبات خاصة بالمشروع
- التيار الحراري القصير المطلوب والتيار الديناميكي
- متطلبات النوع: النوع القياسي أو النوع L الأطول
- مخطط التركيب، حجم قضيب التوصيل، اتجاه الأطراف، وتخطيط الخزانة
- المعيار المطبق، متطلبات تقرير الفحص والشهادات
- الكمية، لغة الملصقات، التغليف، ومتطلبات وثائق المشروع
دليل الاختيار
- تأكيد فئة الجهد: استخدم عبارة “فئة 11kV و12kV” للمشاريع الدولية، ثم أكد مستوى العزل والمتطلبات القياسية.
- اختيار نوع الموديل: اختر LFZBJ7-10 للتركيب القياسي من النوع المارّ عبر الجدار أو LFZBJ7-10L عندما يتطلب الهيكل طولاً إضافياً للتركيب.
- اختيار نسبة التيار: طابق التيار الأولي المقنن مع الحمل الفعلي لدائرة التغذية، نطاق القياس، وإعدادات الحماية.
- اختيار التيار الثانوي: استخدم 5A للدوائر التقليدية، 1A للأحمال المنخفضة، أو 2A إذا طُلب ذلك من جهاز المشروع.
- تحديد وظيفة اللفة: استخدم درجة القياس للأجهزة ودرجة 10P لدوائر المرحلات الحامية.
- التحقق من تصنيفات التحمل: تحقق من التيار الحراري القصير والتيار الديناميكي مقابل مستوى عطل معدات التوزيع.
- اعتماد المخططات: أكد فتحة الجدار، فتحات التركيب، اتصال قضيب التوصيل، تخطيط الأطراف، وعمق الخزانة قبل التصنيع.
