Produk Oorsig
Die LZZBJ9-10LS/150 en LZZBJ9-10LS/150L stroomtransformators is binnenshuise epoksie gegote hars-stroomtransformators wat ontwerp is rondom ’n vertikale busstaaf gleufstruktuur. In teenstelling met konvensionele pos-tipe ST’s wat hoofsaaklik klem lê op liggaamwydte of multi-sekondêre konfigurasie, moet hierdie LS-platform geposisioneer word as ’n skakelkast ST vir gleufgemonteerde busstaaf installasie, waar die primêre geleier deur die boonste gleufarea gaan of daarin vasgemaak word, en die ST-liggaam isolasie, ondersteuning en sekondêre seinuitset verskaf.
Die twee modelle is geskik vir 10 kV, 11 kV en 12 kV klasse binnenshuise skakelkast stelsels. Die LZZBJ9-10LS/150 weergawe dek ’n wyer stroomkeuse tot 2000 A, terwyl die LZZBJ9-10LS/150L weergawe ’n langerliggaamvariant is vir projekte waar die busstaafverbinding en monteerdimensies die L-tipe struktuur vereis. Beide weergawes word gebruik vir stroommeting, energiemetering en relaïbeskerming, met 5 A of 1 A sekondêre stroom en selekteerbare 0.2S, 0.2, 0.5, 5P en 10P akkuraatheid kombinasies.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Epoksie Gegote Hars Gleuf-Tipe Stroomtransformator |
| Modelreeks | LZZBJ9-10LS/150 / LZZBJ9-10LS/150L |
| Struktuur | Binnenshuise, epoksie gegote hars, volledig ingeslote vertikale busstaaf gleufstruktuur |
| Stelselspanning toepassing | 10 kV, 11 kV en 12 kV klas mediumspanning stelsels |
| Geskatte isolasievlak | 12/42/75 kV |
| Geskatte frekwensie | 50 Hz / 60 Hz |
| Geskatte sekondêre stroom | 5 A of 1 A |
| Geskatte primêre stroomreeks | 10 A tot 2000 A verwysingsreeks volgens model en tegniese data |
| Installasiekonsep | Vertikale gleuf / busstaaf-deur tipe vir binnenshuise skakelkaste |
| Toepassings | Meting, metering, relaïbeskerming en skakelkast stroommonitering |

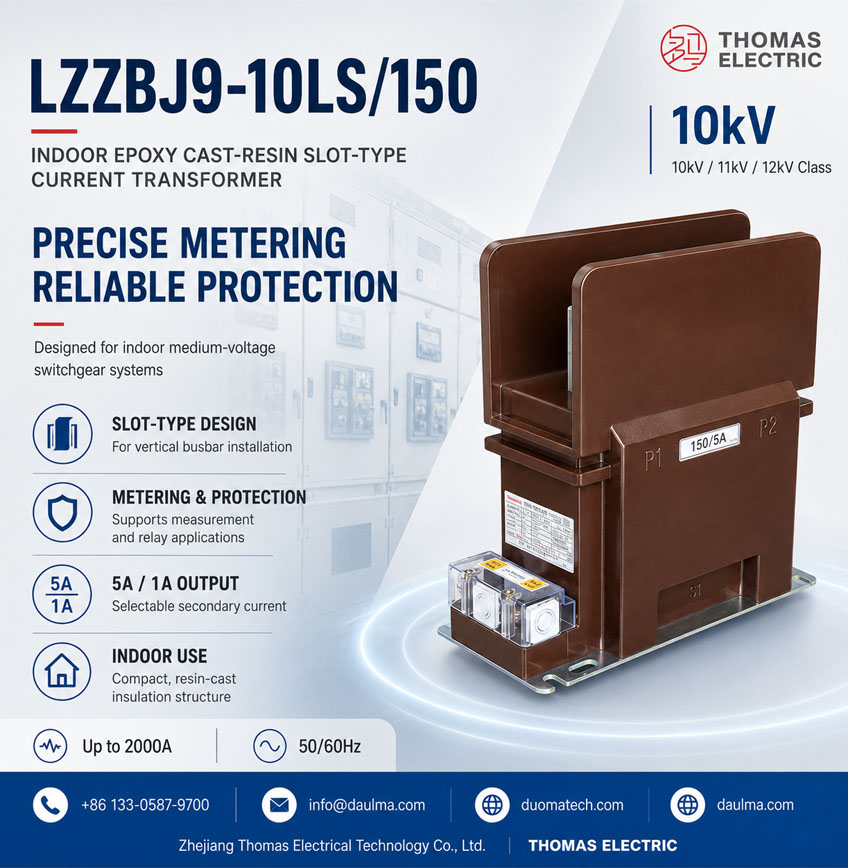

Produk Vertoning
Toepassings
- Binnenshuise mediumspanning skakelkaste vir 10 kV, 11 kV en 12 kV klas stelsels
- Skakelkastpaneel wat vertikale busstaaf gleuf ST installasie benodig
- Stroommeting en energiemetering stroombane
- Relaïbeskerming stroombane wat 5P10, 5P20, 10P10, 10P15 of 10P20 klasse benodig
- Kompakte kabinetontwerpe waar die busstaaf deur die ST-gleufarea gaan
- Projekte wat ’n LS-tipe of L-tipe gleufstruktuur benodig in plaas van ’n standaard pos ST-liggaam
Eienskappe
- Gleuf-tipe posisionering: Die LS-struktuur is ontwerp vir vertikale busstaaf installasie, wat dit onderskei van standaard pos-tipe LZZBJ9 ST bladsye.
- Twee strukturele opsies: LZZBJ9-10LS/150 is die standaard LS gleuf-tipe weergawe, terwyl LZZBJ9-10LS/150L die langerliggaam weergawe is vir verskillende kabinetlay-oute.
- Metering en beskerming kombinasies: Ondersteun 0.2S, 0.2 en 0.5 meetklasse saam met 5P en 10P beskermingsklasse.
- Epoksie gegote hars isolasie: Die droë-tipe harsliggaam verskaf isolasie, meganiese sterkte en weerstand teen binnenshuise omgewingsfaktore.
- Busstaaf-gefokusde tekeninge: Die buitelyn tekeninge skei laer-stroom en hoër-stroom lay-oute, wat ingenieurs help om busstaafgrootte en terminaalposisie te bevestig voor produksie.
- 10 kV tot 12 kV klas toepassing: Geskik vir algemene 10 kV, 11 kV en 12 kV klas skakelkast stelsels met 12/42/75 kV isolasiekoördinasie.
Beginsel
Die LZZBJ9-10LS/150 platform omskakel primêre stroom na ’n proporsionele sekondêre stroomsein deur elektromagnetiese induksie. Die primêre busstaaf gaan deur of word vasgemaak in die gleufstruktuur, en die ST-kern en sekondêre wikkeling genereer ’n 5 A of 1 A sekondêre uitset vir meetinstrumente, energiemeters of beskermingsrelaïs.
Omdat die LS-struktuur nou verband hou met busstaaf geometrie, moet modelkeuse nie slegs gebaseer word op stroomverhouding en akkuraatheidklas nie. Die busstaafwydte, gleufspeling, primêre terminaalgatposisie, kabinetdiepte, geskatte uitset en beskermingsakkuraatheidgrens moet saam hersien word. Dit is veral belangrik wanneer tussen die standaard LS/150 en die langer LS/150L struktuur gekies word.
Model Aanduiding
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| Z | Binnenshuise tipe / ondersteunings-tipe struktuur |
| Z | Epoksiehars gegote isolasie |
| B | Beskermingsvlak beskikbaar |
| J | Versterkte ontwerp |
| 9 | Ontwerp serienommer |
| 10 | 10 kV katalogus spanningsklas; toepaslik op 10 kV, 11 kV en 12 kV klas stelsels wanneer isolasiekoördinasie bevestig is |
| LS | Gleuf-tipe / busstaaf-deur struktuur kode |
| 150 | 150 struktuur dimensie kode |
| L | Lankliggaam strukturele variant vir verskillende busstaaf en kabinet lay-oute vereistes |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Model | LZZBJ9-10LS/150 / LZZBJ9-10LS/150L |
| Stelselspanning toepassing | 10 kV, 11 kV en 12 kV klas stelsels |
| Geskatte isolasievlak | 12/42/75 kV |
| Geskatte frekwensie | 50 Hz / 60 Hz |
| Geskatte sekondêre stroom | 5 A of 1 A |
| LZZBJ9-10LS/150 geskatte primêre stroomreeks | 10 A tot 2000 A verwysingsreeks volgens verskafte data |
| LZZBJ9-10LS/150L geskatte primêre stroomreeks | 10 A tot 1500 A verwysingsreeks volgens verskafte data |
| Akkuraatheid kombinasies | 0.2S/0.5, 0.2S/0.2S, 0.2/5P10, 0.2S/5P10, 0.5/5P10, 0.2/10P10, 0.2S/10P10, 0.5/10P10 en projek-spesifieke kombinasies |
| Geskatte uitset | 10/15, 15/15, 20/15, 20/20/15 en projek-spesifieke VA konfigurasies |
| Geskatte korttyd termiese stroom | 65 × I1n, 80 × I1n of 100 kA verwysing volgens stroomverhouding |
| Geskatte dinamiese stroom | 2.5 × Ith of 250 kA verwysing volgens tegniese tabel |
| Toepaslike standaarde | GB 20840.1-2010, GB 20840.2-2014, IEC 61869-2:2012 en spesiale projekvereistes |
LS/150 Konfigurasie
Die LZZBJ9-10LS/150 weergawe is die standaard gleuf-tipe struktuur. Dit is geskik vir stroomverhoudings van 10 A tot 2000 A volgens die verskafte tabel en kan gekies word vir beide metering en beskerming stroombane.
| Geskatte
Primêre Stroom (A) |
Tipes
Akkuraatheid Kombinasie |
Geskatte
Uitset (VA) |
Kort-Tyd
Termiese Stroom |
Geskatte
Dinamiese Stroom |
|---|---|---|---|---|
| 10–75 | 0.2S / 0.5 0.2S / 0.2S 0.2 / 5P10 0.2S / 5P10 0.5 / 5P10 0.2 / 10P10 0.2S / 10P10 0.5 / 10P10 |
10 / 15 | 65 × I1n | 162.5 × I1n |
| 100–400 | 10 / 15 | 80 × I1n | 200 × I1n | |
| 500–1000 | 15 / 15 | 80 × I1n | 200 × I1n | |
| 1250–1500 | 20 / 15 | 100 kA | 250 kA | |
| 2000 | 20 / 15 | 100 kA | 250 kA |
LS/150L Konfigurasie
Die LZZBJ9-10LS/150L weergawe is die langliggaam gleuf-tipe variant. Dit is geskik vir projekte waar die busstaaf lay-out of skakelkast kabinet ’n langer LS-liggaam en verskillende primêre terminaal spasies vereis.
| Geskatte
Primêre Stroom (A) |
Tipes
Akkuraatheid Kombinasie |
Geskatte
Uitset (VA) |
Kort-Tyd
Termiese Stroom |
Geskatte
Dinamiese Stroom |
|---|---|---|---|---|
| 10–75 | 0.2S / 0.5 / 10P10 0.2S / 0.5(S) / 10P20 Projek-spesifieke kombinasies |
10 / 15 / 15 | 65 × I1n | 2.5 × Ith |
| 100–400 | 10 / 15 / 15 | 80 × I1n | 2.5 × Ith | |
| 500–1000 | 10 / 15 / 15 | 80 × I1n | 2.5 × Ith | |
| 1250 | 20 / 20 / 15 | 100 kA | 250 kA | |
| 1500 | 20 / 20 / 15 | 100 kA | 250 kA |
Nota: Die bogenoemde waardes is gerangskik vanaf die verskafte tegniese inligting vir webwerf keuse verwysing. Finale verhouding, sekondêre stroom, geskatte uitset, akkuraatheidklas, korttyd termiese stroom, dinamiese stroom en terminaal merkings moet volg die naamplaat, goedgekeurde tekening en fabriektoetsverslag.
Busstaaf Lay-out
Die LS-struktuur moet gekies word saam met die busstaaf lay-out. Die verskafte tekeninge wys verskillende dimensionele verwysings vir laer-stroom en hoër-stroom reekse. Die primêre busstaaf gleuf, terminaalgatposisie en kabinet speling moet bevestig word voor produksie.
| Model | Stroomreeks | Primêre Lay-out Verwysing |
Ontwerp Fokus |
|---|---|---|---|
| LZZBJ9-10LS/150L | I1n: 10–1000 A | Langliggaam laer-stroom gleuf lay-out | Bevestig vertikale gleuf speling, primêre kontakposisie en kabinetdiepte. |
| LZZBJ9-10LS/150L | I1n: 1250–1500 A | Langliggaam hoë-stroom terminaal lay-out | Bevestig busstaaf gat spasies en primêre geleier kontak oppervlak. |
| LZZBJ9-10LS/150 | 10 A ≤ I1n < 1250 A | Standaard LS laer-stroom lay-out | Gebruik vir standaard gleuf-tipe metering/beskerming toepassings. |
| LZZBJ9-10LS/150 | 1250 A ≤ I1n ≤ 2000 A | Standaard LS hoë-stroom lay-out | Bevestig primêre busstaaf plaat grootte en bout-gat rangskikking. |
Terminale
Primêre terminale is gemerk as P1 / P2. Sekondêre terminale is gerangskik in die onderste terminaalblok volgens die gespesifiseerde sekondêre kerne. Vir LS-tipe ST’s is korrekte primêre busstaaf rigting en gleuf uitlyning belangrik vir beide elektriese prestasie en meganiese samestelling.
| Terminaal Area | Funksie | Ingenieursnota |
|---|---|---|
| P1 / P2 | Primêre busstaaf rigting | Koppel volgens die skakelkast bedrading diagram en goedgekeurde tekening. |
| Sekondêre terminaalblok | Metering en beskerming uitset | Terminaal merking hang af van die gekose sekondêre konfigurasie. |
| Aarding punt | Veiligheidsaarding | Aarding moet volg skakelkast vereistes. |
| Kortsluit toestel | Sekondêre onderhoud veiligheid | Kortsluit die sekondêre stroombaan voor instrumente of relaïs ontkoppel word. |
Diens Voorwaardes
- Installasie plek: binnenshuise mediumspanning skakelkaste
- Stelselspanning: 10 kV, 11 kV en 12 kV klas netwerke
- Geskatte frekwensie: 50 Hz / 60 Hz
- Geskatte sekondêre stroom: 5 A of 1 A
- Omgewingstemperatuur: -5°C tot +40°C vir LS/150L monsterdata; -25°C tot +40°C vir LS/150 monsterdata
- Die installasie omgewing moet vry wees van ernstige vibrasie, geleidende stof, korrosiewe gas, ontplofbare medium, swaar besoedeling en abnormale kondensasie.
- Vir gleuf-tipe installasie, moet busstaaf uitlyning en speling nagegaan word voor die skakelkast geaktiveer word.
Standaarde en Nakoming
Die LZZBJ9-10LS/150 en LZZBJ9-10LS/150L stroomtransformators kan verskaf word volgens GB 20840.1-2010, GB 20840.2-2014, IEC 61869-2:2012 en spesiale projekvereistes. Vir internasionale produkbladsye, moet die reeks beskryf word as binnenshuise epoksie gegote hars gleuf-tipe stroomtransformators vir 10 kV, 11 kV en 12 kV klas skakelkaste. Routinetoevoeging sluit gewoonlik verhoudingstoets, polariteit verifikasie, akkuraatheidtoets, diëlektriese weerstandstoets, isolasie inspeksie en voorkoms inspeksie in.
Installasie en Dimensies
Die LS/150 en LS/150L strukture gebruik ’n vertikale busstaaf gleuf rangskikking met ’n onderste sekondêre terminaalboks en basis monteer gate. In vergelyking met standaard reghoekige pos-tipe ST’s, vereis hierdie platform meer aandag aan die primêre geleier roete deur die gleuf area. Die goedgekeurde buitelyn tekening moet gebruik word voor kabinet ontwerp, koper busstaaf verwerking of vervangingsinstallasie.
Dimensies
| Item | Dimensie / Nota |
|---|---|
| Struktuur platform | LS/150 gleuf-tipe busstaaf platform |
| Model variante | Standaard LS/150 en langliggaam LS/150L |
| Primêre installasie | Vertikale busstaaf gleuf / primêre plaat verbinding volgens tekening |
| Sekondêre terminaal area | Onderste sekondêre terminaalblok |
| Monteer basis | Basis monteer gate volgens buitelyn tekening |
| Tekening bevestiging | Vereis voor skakelkast produksie, vervanging of busstaaf vervaardiging |
Veiligheidsnotas
- Bevestig of die projek LZZBJ9-10LS/150 of LZZBJ9-10LS/150L benodig voor bestelling.
- Kontroleer die busstaaf gleuf grootte, busstaaf dikte, primêre terminaalgat posisie en kabinet speling voor produksie.
- Bevestig stroomverhouding, sekondêre stroom, geskatte uitset en akkuraatheidklas voor bedrading.
- Koppel P1/P2 volgens die polariteit merking en skakelkast bedrading diagram.
- Die sekondêre stroombaan van ’n stroomtransformator mag nie oopgemaak word wanneer die primêre stroombaan geaktiveer is nie.
- Voor instrumente of relaïs ontkoppel word, kortsluit die ooreenstemmende sekondêre stroombaan deur ’n geskikte kortsluit toestel.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde mediumspanning elektriese personeel.
Bestelinligting
- Produkmodel: LZZBJ9-10LS/150 of LZZBJ9-10LS/150L
- Stelselspanning: 10 kV, 11 kV of 12 kV
- Geskatte primêre stroom en geskatte sekondêre stroom
- Akkuraatheidklas kombinasie en geskatte uitset vir elke sekondêre stroombaan
- Busstaaf gleuf lay-out, primêre terminaalgat grootte en monteer dimensie vereiste
- Geskatte isolasievlak en toepaslike IEC / GB standaard
- Vereiste korttyd termiese stroom en geskatte dinamiese stroom
- Skakelkast lay-out, kabinet speling en primêre terminaal rigting
- Hoeveelheid, sertifikate, routinetoetsverslae, etikettering en verpakking vereistes
Keuse Gids
- Bevestig gleuf-tipe vereiste: Kies die LS platform wanneer die skakelkast vertikale busstaaf gleuf installasie benodig in plaas van ’n konvensionele pos ST struktuur.
- Kies LS of L weergawe: Kies LS/150 vir standaard lay-oute of LS/150L wanneer ’n langer liggaam en verskillende busstaaf spasies benodig word.
- Kontroleer spanningsklas: Gebruik die reeks vir 10 kV, 11 kV en 12 kV klas stelsels wanneer isolasiekoördinasie bevestig is.
- Definieer akkuraatheid kombinasie: Spesifiseer meet- en beskermingsklasse soos 0.2S, 0.5, 5P of 10P volgens die stroombaan funksie.
- Verifieer busstaaf dimensies: Bevestig gleuf speling, terminaal gat spasies, geleier grootte en kabinet monteer ruimte voor produksie.
- Kontroleer termiese en dinamiese stroom: Pas die ST weerstand grade aan by die skakelkast fout vlak.
- Goedkeur finale tekening: Bevestig buitelyn dimensies, terminaal diagram, naamplaat data en routinetoets vereistes voor vervaardiging.
