Produk Oorsig
Die LZZBW-10 / LZZBW-11W buitelugstroomtransformator is ‘n enkelfase pilartipe stroomtransformator met volledig ingeslote epoksiehars gegote isolasie. Dit is ontwerp vir buitelugstroommeting, elektriese energiemeting en relaaisbeskerming in 11 kV, 13,8 kV en 15 kV middelspanningskragstelsels met ‘n nominale frekwensie van 50 Hz of 60 Hz.
Hierdie produk moet beskou word as ‘n buitelug industriële pos-tipe ST vir multi-standaard distribusienetwerke. In teenstelling met binnenshuise gegote-hars ST’s wat hoofsaaklik gekies word volgens kabinetgrootte en sekondêre-kernopstelling, fokus die LZZBW-platform op buitelugisolasietydigheid, UV-weerstand, boogweerstand, verouderingsweerstand, vogbeskerming, anti-vervuilingprestasie en langtermyn blootgestelde diens. Dit is geskik vir nutsmaatskappye, industriële substasies, buitelug metering eenhede en distribusie outomatisering projekte wat IEC en ANSI/IEEE verwysingsversoenbaarheid vereis.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Buitelug Pil Enkelfase Gegote-Hars Stroomtransformator |
| Modelreeks | LZZBW-10 / LZZBW-11W |
| Installasietoestand | Buitelug |
| Struktuur | Volledig ingeslote epoksiehars gegote, pil / pos tipe struktuur |
| Stelselspanningtoepassing | 11 kV, 13,8 kV en 15 kV middelspanningsstelsels |
| Nominale frekwensie | 50 Hz / 60 Hz |
| Nominale sekondêre stroom | 5 A of 1 A |
| Kerngebruik | Meting, energiemeting, spanning-beheersein verwysing en relaaisbeskerming |
| Isolasie materiaal | Buitelug-spesifieke epoksiehars met UV-, boog- en verouderingsweerstand |
| Verwysingsstandaarde | IEC 60044-1, IEC 61869-2 en ANSI/IEEE C57.13 |

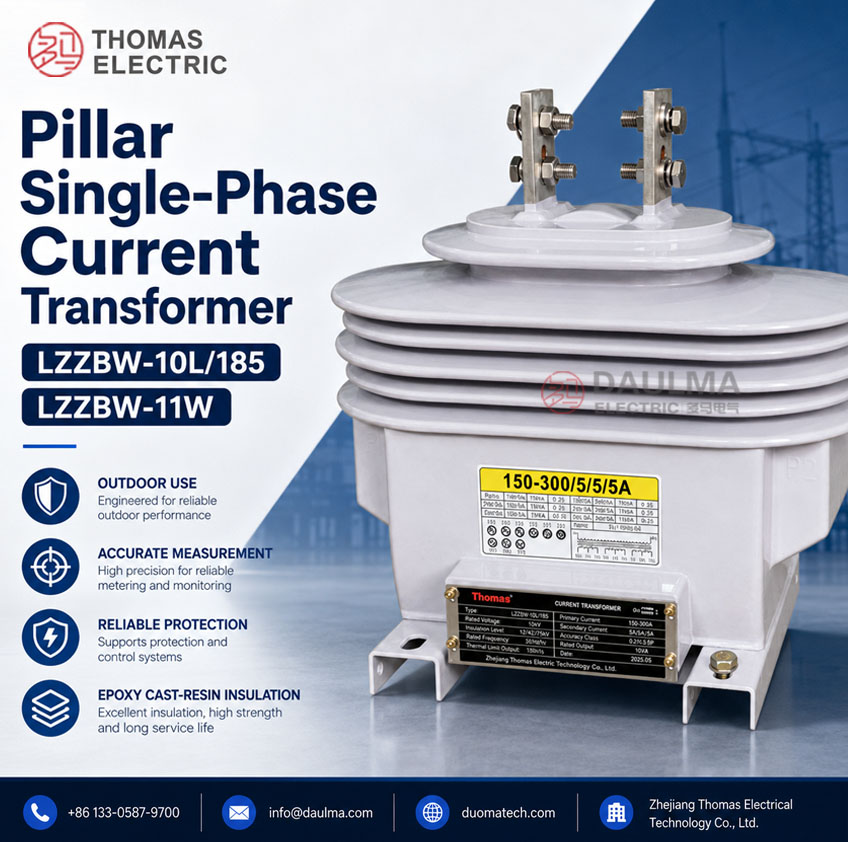

Produk Vertoning
Toepassings
- Buitelug 11 kV, 13,8 kV en 15 kV distribusievoeders
- Buitelug substasies en industriële middelspanningsdistribusiestelsels
- Buitelug metering eenhede en hoëspanningsmeterbokse
- Stroommeting en elektriese energiefaktureringskringe
- Relaaisbeskerming en distribusie outomatisering sein inset
- Projekte wat IEC 60044-1, IEC 61869-2 of ANSI/IEEE C57.13 verwysingsversoenbaarheid vereis
Eienskappe
- Buitelug industriële pos-tipe posisionering: Ontwerp vir blootgestelde buitelugdiens eerder as slegs binnenshuise skakelaarinstallasietoepassings.
- Volledig ingeslote epoksiehars gietwerk: Die kern en spoelmontage is verseël binne die isolasie liggaam om vogweerstand en langtermyn diëlektriese stabiliteit te verbeter.
- Multi-spanning toepassingsreeks: Geskik vir 11 kV, 13,8 kV en 15 kV distribusienetwerke nadat isolasiekoördinasie bevestig is.
- Buitelug-spesifieke isolasie materiaal: Die eksterne isolasie gebruik buitelug epoksiehars met weerstand teen boë, UV-blootstelling, veroudering en omgewings spanning.
- Meting en beskerming kernontwerp: Die transformator kan toegerus word vir meting, stroommeting en relaaisbeskermingsfunksies volgens die gekose tegniese tabel.
- Internasionale standaard oriëntasie: Prestasie kan verwys word na IEC 60044-1, IEC 61869-2 en ANSI/IEEE C57.13 vir nuts- en industriële projekte.
Beginsel
Die LZZBW-10 / LZZBW-11W stroomtransformator omskakel primêre stroom na ‘n gestandaardiseerde sekondêre stroomsein deur elektromagnetiese induksie. Die primêre stroom genereer magnetiese vloed in die kern en die sekondêre wikkeling lewer ‘n proporsionele 5 A of 1 A uitset aan meters, relaais of moniterings toestelle.
Vir buitelug pos-tipe ST keuse, is verhouding en akkuraatheid slegs deel van die ingenieursbesluit. Die gebruiker moet ook die nominale spanningsvlak, buitelug isolasie afstand, kruipafstand vereiste, UV- en verouderingsweerstand, gedeeltelike ontladingsprestasie, sekondêre terminaal seël, monteerstabiliteit en toepaslike standaard verifieer.
Modelbenaming
10: Katalogus spanningsklas kode vir buitelug MV ST platform
11W: Buitelug 11 kV-klas benaming gebruik vir 11 kV, 13,8 kV en 15 kV stelseltoepassings deur projekbevestiging
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Model | LZZBW-10 / LZZBW-11W |
| Installasietoestand | Buitelug |
| Nominale spanning | 11 kV, 13,8 kV of 15 kV |
| Nominale frekwensie | 50 Hz / 60 Hz |
| Nominale sekondêre stroom | 5 A of 1 A |
| Kern en spoelmontage | Een kern en spoelmontage vir meting en beskerming, volgens projekspesifikasie |
| Isolasie struktuur | Volledig ingeslote epoksiehars gietwerk met buitelug isolasie oppervlak |
| Isolasie eienskappe | Boogweerstand, UV-weerstand, verouderingsweerstand en lang buitelug dienslewensduur |
| Toepassingsfunksies | Energiemeting, stroommeting, spanning-beheersein verwysing en relaaisbeskerming |
| Toepaslike standaarde | IEC 60044-1:2003, IEC 61869-2, ANSI/IEEE C57.13 en projekspesifieke vereistes |
Tegniese Keuse
| Keuse Item | Aanbevole Spesifikasie |
Ingenieurs Bevestiging |
|---|---|---|
| Nominale spanning | 11 kV / 13,8 kV / 15 kV | Bevestig stelselspanning en isolasiekoördinasie voor bestelling. |
| Nominale sekondêre stroom | 5 A of 1 A | Pas by meter, relais en sekondêre kabel las. |
| Akkuraatheidsklas | Metering en beskermingsklasse per projek | Bevestig energiemetering klas en relaisbeskermingsvereiste afsonderlik. |
| Nominale uitset | Volgens tegniese tabel en las | Kontroleer instrument las plus sekondêre bedrading las. |
| Termiese stroom | Volgens nominale primêre stroom en stelsel foutvlak | Pas korttyd weerstaan vereiste van die netwerk. |
| Dinamiese stroom | Volgens kortsluit toestand | Bevestig meganiese weerstand onder foutstroom. |
| Buitelug isolasie | Buitelug epoksiehars oppervlak | Kontroleer UV-blootstelling, vervuiling, vogtigheid en kruipafstand. |
Buitelug Isolasie
Die LZZBW-10 / LZZBW-11W moet gekies word as ‘n buitelug isolasieproduk, nie slegs as ‘n stroomverhouding toestel nie. Die eksterne isolasie gebruik buitelug spesifieke epoksiehars, ontwerp vir boogweerstand, UV-weerstand, verouderingsweerstand en lang dienslewensduur in buitelug kragdistribusie omgewings.
| Buitelug Faktor | Tegniese Risiko | Keuse Fokus |
|---|---|---|
| UV-blootstelling | Opper vlak veroudering en isolasie agteruitgang | Gebruik buitelug-spesifieke epoksiehars met UV-weerstand. |
| Vogtigheid en reën | Opper vlak natwording en terminaal vog ingang | Bevestig terminaal seël en kabel uitlaat beskerming. |
| Vervuiling | Opper vlak lekstroom en flits-oor risiko | Bevestig vervuilings erns en kruipafstand vereiste. |
| Boog en elektriese spanning | Opper vlak skade onder abnormale toestande | Bevestig isolasie prestasie en toepaslike toets vereistes. |
| Meganiese blootstelling | Terminaal las, vibrasie en buitelug monteer spanning | Bevestig monteer basis, geleier rigting en beugel ontwerp. |
Standaarde Verwysing
| Standaard | Omvang | Toepassingsnota |
|---|---|---|
| IEC 60044-1:2003 | Instrument transformators – stroomtransformators | Tradisionele IEC verwysing vir stroomtransformator prestasie. |
| IEC 61869-2 | Addisionele vereistes vir stroomtransformators | Moderna IEC verwysing gebruik in baie internasionale ST projekte. |
| ANSI/IEEE C57.13 | Instrument transformator vereistes | Nuttig vir projekte wat ANSI / IEEE tegniese verwysing vereis. |
| Projekspesifikasie | Kliënt-spesifieke tegniese ooreenkoms | Finale naamplaat, toets en tekening vereistes moet die bestel dokument volg. |
Bedrading en Terminale
Primêre terminale word gekoppel aan die buitelug lynkant volgens die goedgekeurde tekening. Sekondêre terminale word gekoppel aan meters, relaais of moniterings toestelle volgens polariteitsmerke. Vir buitelug installasie, is sekondêre terminaal seël, kabel uitlaat rigting en aarding rangskikking belangrik vir langtermyn betroubaarheid.
| Terminaal Area | Funksie | Ingenieursnota |
|---|---|---|
| P1 / P2 | Primêre stroom rigting | Koppel volgens lyn rigting en goedgekeurde buitelug tekening. |
| S1 / S2 | Sekondêre stroom uitset | Koppel aan meter, relais of moniterings toestel volgens polariteit. |
| Aardingspunt | Veiligheidsaarding | Aarding moet substasie en buitelug toerusting vereistes volg. |
| Sekondêre kortsluit toestel | Onderhoud veiligheid | Kortsluit die sekondêre kring voor instrumente ontkoppel word. |
Diens Toestande
- Installasie plek: buitelug middelspanningsdistribusiestelsel
- Stelselspanning: 11 kV, 13,8 kV of 15 kV
- Nominale frekwensie: 50 Hz / 60 Hz
- Nominale sekondêre stroom: 5 A of 1 A
- Buitelug isolasie oppervlak: boogweerstandige, UV-weerstandige en verouderingsweerstandige epoksiehars
- Die installasie omgewing moet nagegaan word vir vogtigheid, reën, vervuiling, hoogte bo seevlak, windlas en monteerstabiliteit.
- Vir kus, industriële vervuiling, hoë-vogtigheid of hoë-hoogte projekte, moet kruipafstand en isolasiekoördinasie afsonderlik bevestig word.
Standaarde en Voldoening
Die LZZBW-10 / LZZBW-11W buitelug stroomtransformator kan verskaf word volgens IEC 60044-1:2003, IEC 61869-2, ANSI/IEEE C57.13 en kliënt-spesifieke tegniese vereistes. Vir internasionale projekte, moet die finale standaard omvang, akkuraatheidsklas, isolasietoets, routynetoets verslag en naamplaat data bevestig word in die tegniese ooreenkoms.
Installasie en Afmetings
Die produk gebruik ‘n volledig ingeslote buitelug pos-tipe struktuur. Voor installasie, bevestig die monteer basis, primêre terminaal rigting, geleier las, fase klaring, sekondêre terminaal boks beskerming, aardingspunt en kabel uitlaat rigting. Die goedgekeurde buitelyn tekening moet gebruik word voor paal beugel vervaardiging, buitelug ondersteuning installasie of vervangingswerk.
Afmetings
| Item | Afmeting / Nota |
|---|---|
| Struktuurtipe | Buitelug volledig ingeslote pos-tipe gegote-hars ST |
| Primêre terminaal rangskikking | Volgens goedgekeurde buitelyn tekening |
| Sekondêre terminaal boks | Beskermde terminaal area vir buitelug bedrading |
| Monteer basis | Buitelug basis of ondersteuningsbeugel volgens projek tekening |
| Kruipafstand | Bevestig volgens spanningsklas, vervuilingsvlak en kliënt vereiste |
| Tekening bevestiging | Vereis voor buitelug installasie, vervanging of ondersteuning vervaardiging |
Veiligheidsnotas
- Bevestig die nominale spanning, isolasie vereiste en buitelug diens toestand voor bestelling.
- Kontroleer primêre terminaal rigting, geleier spanning en monteer-basis stabiliteit voor installasie.
- Bevestig sekondêre terminaal seël en kabel uitlaat beskerming vir buitelug diens.
- Koppel P1/P2 en S1/S2 volgens polariteitsmerke en die projek bedrading diagram.
- Die sekondêre kring van ‘n stroomtransformator mag nie oopgemaak word wanneer die primêre kring onder spanning is nie.
- Voor meters of relaais ontkoppel word, kortsluit die ooreenstemmende sekondêre kring deur ‘n behoorlike kortsluit toestel.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Bestelinligting
- Produkmodel: LZZBW-10 of LZZBW-11W
- Stelselspanning: 11 kV, 13,8 kV of 15 kV
- Nominale primêre stroom en nominale sekondêre stroom
- Akkuraatheidsklas en nominale uitset vereiste
- Toepaslike standaard: IEC 60044-1, IEC 61869-2, ANSI/IEEE C57.13 of projek-spesifieke standaard
- Termiese stroom, dinamiese stroom en buitelug isolasie vereiste
- Kruipafstand, vervuilings toestand en installasie hoogte bo seevlak
- Buitelug monteer tekening, terminaal rigting en kabel uitlaat vereiste
- Hoeveelheid, sertifikate, routynetoets verslae, etikettering en verpakking vereistes
Keuse Gids
- Bevestig spanning stelsel: Kies hierdie ST vir 11 kV, 13,8 kV of 15 kV buitelug distribusie toepassings.
- Bevestig buitelug isolasie: Kontroleer UV-blootstelling, vervuilingsvlak, vog toestand, kruipafstand en isolasiekoördinasie.
- Kies stroomverhouding: Kies die nominale primêre stroom volgens voeder las, meting reeks en relaisbeskerming instelling.
- Definieer sekondêre vereiste: Kies 5 A of 1 A sekondêre uitset en pas dit by meter of relais inset.
- Kontroleer akkuraatheid en las: Bevestig metering en beskerming klas, nominale uitset en kabel las.
- Verifieer standaarde: Bevestig of IEC 60044-1, IEC 61869-2, ANSI/IEEE C57.13 of kliënt-spesifieke standaard vereis word.
- Goedkeur finale tekening: Bevestig terminaal uitleg, monteer basis, aardingspunt en sekondêre terminaal beskerming voor produksie.
