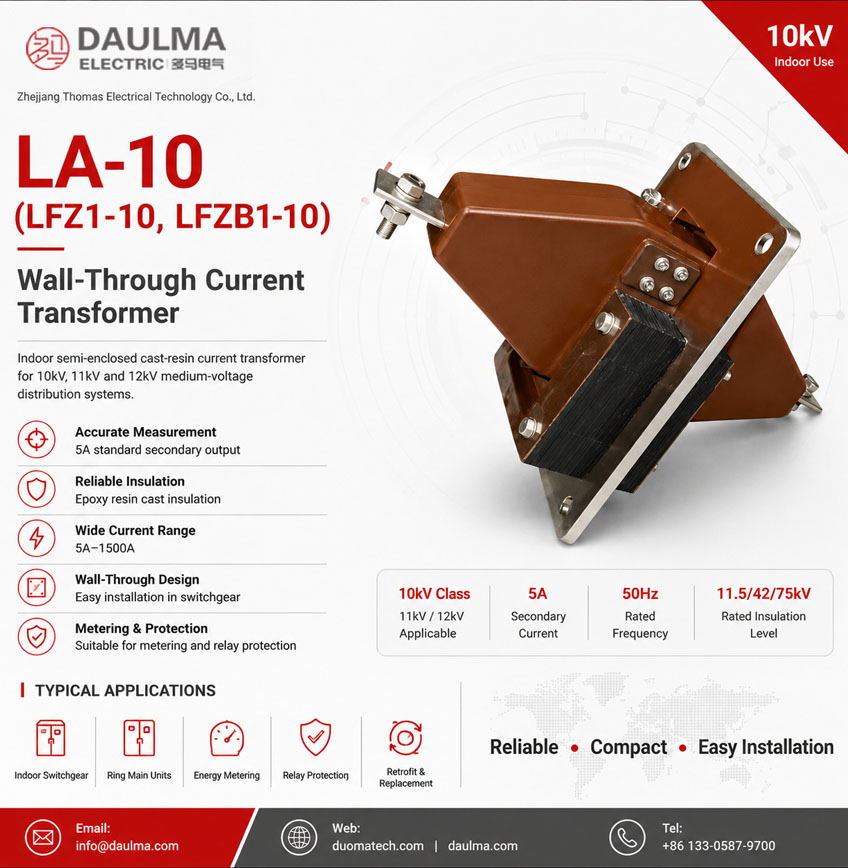

LA-10፣ LFZ1-10፣ LFZB1-10 ሴሚ-ኢንክሎዝድ ካስት-ሪዚን ወል-ዝርግ ካረንት ትራንስፎርመር

የምርት እይታ

LA-10 (LFZ1-10, LFZB1-10) የሚዲየም ቮልቴጅ የتوزيع ስርዓቶች ለውስጥ የተዘጋው ሴሚ-ኢንክሎዝድ ካስት-ሪዚን ወል-ዝርግ የካሬንት ትራንስፎርመር ነው። በ50Hz የተሰየመ ድግግሞሽ እና እስከ 10kV የተሰየመ ቮልቴጅ ያላቸው የAC ሰርኪቶች ውስጥ የካሬንት መለኪያ፣ የኤሌክትሪክ ኢነርጂ መለኪያ እና ሪሌ ጥበቃ ለማድረግ የተዘጋጀ ነው። ለአለም አቀፍ ሰነዶች፣ ለ10kV፣ 11kV እና 12kV ክላስ የውስጥ ስዊችጂር መተግበሪያዎች ሊገለጽ ይችላል፣ ይህም በመጨረሻ ፕሮጀክት ማረጋገጫ ላይ የተመሰረተ ነው።

ይህ ስሪዚስ ወል-ዝርግ አወቃቀር ይጠቀማል በትራንስፎርመሩ ውስጥ የፕራይመሪ ኮንዳክተር ይዞር እና የሴኮንደሪ ወንድ ለሜትሮች፣ ሪሌዎች እና የማሳያ መሳሪያዎች የተመጣጠነ ምልክት ያቀርባል። በካታሎግ መግለጫ መሰረት፣ 200A እና ከዛ በታች ያለው ሴሚ-ኢንክሎዝድ ሪዚን-ካስት አወቃቀር ይጠቀማል፣ ሲሆን 300A እና ከዛ በላይ ያለው ደግሞ ፒሊ-ኢንክሎዝድ ሪዚን-ካስት አወቃቀር ይጠቀማል። ይህ አወቃቀራዊ ልዩነት ለምርቱ ኮምፓክት የሜትሪንግ ሰርኪቶችን እንዲሁም ትልቅ ፏድር ጥበቃ መተግበሪያዎችን ለመሸፈን ያስችለዋል።

ከኢንጂነሪንግ አንጻር፣ LA-10 ስሪዚስ ኮምፓክት ማጭበር፣ ኤፖክሲ ሪዚን ኢንሱሌሽን እና የተረጋጋ ኤሌክትሮማግኔቲክ ድርጊት ያጣብቃል። በተለይ ለውስጥ ስዊችጂር የሚስማማ ሲሆን ትራንስፎርመሩ በተወሰነ ፓነል ቦታ ውስጥ የተረጋጋ ሬሾ ትክክለኛነት፣ በቂ ኢንሱሌሽን ጥንካነት እና ደህንነቱ የተጠበቀ ማጭበር ማድረግ አለበት።

የምርት አይነት

የምርት ማሳያ

LA-10 ስሪዚስ ለተለያዩ የካሬንት ርቀቶች ብዙ አወቃቀራዊ መጠኖችን ያካትታል። ዝቅተኛ-ካሬንት እትም እንደ ካቢኔ የሜትሪንግ ሰርኪቶች ለሚስማሙ ኮምፓክት ናቸው፣ ሲሆን ከፍተኛ-ካሬንት እትሞች ደግሞ ለፏድር ጥበቃ መተግበሪያዎች ትልቅ ኮንዳክተር ማስተናገድ እና ጠንካራ የወ체 አወቃቀር ያቀርባሉ።

መተግበሪያዎች

• 10kV፣ 11kV እና 12kV ክላስ የውስጥ የሚዲየም ቮልቴጅ የتوزيع ስርዓቶች
• የውስጥ ስዊችጂር፣ ሪንግ ሜን ዩኒቶች፣ የሜትሪንግ ፓነሎች እና ፏድር ካቢኔቶች
• የካሬንት መለኪያ እና የኤሌክትሪክ ኢነርጂ መለኪያ ሰርኪቶች
• የተረጋጋ ሴኮንደሪ ካሬንት ውፅዓት የሚያስፈልጋቸው ሪሌ ጥበቃ ሰርኪቶች
• በቀደም ሲል ያሉ ስዊችጂር ውስጥ ወል-ዝርግ የካሬንት ትራንስፎርመሮችን ማሻሻል እና ማተካት

የሚያሳዩ ባህሪዎች

• ሴሚ-ኢንክሎዝድ ካስት-ሪዚን ዲዛይን፡ 200A እና ከዛ በታች ያለው ርቀት ሴሚ-ኢንክሎዝድ አወቃቀር ይጠቀማል፣ ይህም ኮምፓክት መጠን እና ኢንሱሌሽን ድርጊት መካከል ሚዛን ያቋቃማል።
• ወል-ዝርግ አወቃቀር፡ ምርቱ ስዊችጂር ፓርቲሽኖች ወይም ፓኔሎች ላይ የፕራይመሪ ኮንዳክተር በCT ወጭ ውስጥ የሚያልፍበት ለማድረግ የተዘጋጀ ነው።
• ርቀት ያለ የካሬንት ርቀት፡ ስሪዚሱ ትንሽ የሜትሪንግ ሰርኪቶችን እና ከፍተኛ-ካሬንት ፏድር መተግበሪያዎችን ያሸንፋል።
• የተረጋጋ ኢንሱሌሽን፡ ኤፖክሲ ሪዚን ካስቲንግ ለውስጥ አገልግሎት ኢንሱሌሽን ኢንቲግሪቲ እና ሜካኒካል ድርጊት ይጨምራል።
• ለሜትሪንግ እና ጥበቃ የሚስማማነት፡ CT ለመለኪያ ወይም ጥበቃ ድንጋይ በተገቢው ክላስ እና ቡርደን ሊገለጽ ይችላል።
• ግልጽ የተርሚናል ማንነታቃለል፡ የተመረጡ የፕራይመሪ እና ሴኮንደሪ ተርሚናሎች ፖላሪቲ እና የወይር ትክክለኛነት ማቆየት ይረዳሉ።

መርህ

LA-10 የካሬንት ትራንስፎርመር በኤሌክትሮማግኔቲክ ኢንዳክሽን ይሰራል። ካሬንት በፕራይመሪ ኮንዳክተር ውስጥ ሲፈስስ፣ በኮር ውስጥ ማግኔቲክ ፍሉክስ ይፈጠራል። የሴኮንደሪ ወንድ ለተገናኙ ሜትሮች፣ ሪሌዎች ወይም የማሳያ መሳሪያዎች ተመጣጣኝ 5A የካሬንት ምልክት ያስነሳል። ይህ የሚዲየም-ቮልቴጅ የፕራይመሪ ሰርኪት ከዝቅተኛ-ቮልቴጅ የሴኮንደሪ ሰርኪት ጋር በደህንነት የተለየ ሆኖ የተገለጸውን የካሬንት ሬሾ ማቆየት ያስችላል።

ለሜትሪንግ ድንጋይ፣ CT በተሰየመ ቡርደን ላይ የተገለጸውን ሬሾ እና የፌዝ ትክክለኛነት ማቆየት አለበት። ለጥበቃ ድንጋይ፣ CT በስህተት ሁኔታዎች ላይ በቂ ውፅዓት ማቆየት አለበት ሪሌ መሳሪያዎች የተረጋጋ ምልክት ይቀበሉ። ስለዚህ ትክክለኛ ምርጫ የትክክለኛነት ክላስ፣ የተሰየመ ውፅዓት፣ የሙቀት ካሬንት እና ዳይናሚክ ካሬንት አስፈላጊ ነው።

የሞዴል ምልክት

የሞዴል ኮድ LA-10 (LFZ1-10, LFZB1-10) እንደሚከተለው ሊተረጎም ይችላል፡

የቴክኒካል ዳታ

የምርጫ ሰንጠረዥ

የሚከተለው ሰንጠረዥ ለዌብ ማሳያ የተመቻቸ ነው። ለረስፖንሲቭ ልAYOUTS ውስጥ የተሻለ ምንባብነት ለማግኘት ረጅም ራስ ርዕሶች በብዙ መስመሮች ውስጥ ይታጠቃሉ።

የአወቃቀር ርቀት

ወንዶች & የተርሚናል ማንነታቃለል

ካታሎጉ የተለመደ ፖላሪቲ እና የተርሚናል ማንነታቃለል ሥርዓት ያሳያል። የፕራይመሪ ተርሚናሎች P1 እና P2 ተብለው ይታወቃሉ። የሴኮንደሪ ተርሚናሎች በወንድ ተግባር ላይ በመመስረት ይታወቃሉ፣ ለምሳሌ የሜትሪንግ እና ጥበቃ ወንዶች። አንድ የሴኮንደሪ ወንድ ለመለኪያ እና ሌላ ለጥበቃ ሊቀያየር ይችላል፣ ይህ በተዘጋጁ ስፔሲፊኬሽኖች ላይ የተመሰረተ ነው።

የአገልግሎት ሁኔታዎች

• ከባሕር ደረጃ በላይ ቁመት፡ 1000m ከላይ ያልሆነ
• የአካባቢ ሙቀት፡ -30°C እስከ +40°C
• የተዛባ ስለጤት፡ በ20°C ላይ 85% ያነሰ
• የውስጥ ማጭበር ብቻ
• ከባድ ማንሸራተት፣ ኮሮሲቭ ጋዝ፣ ኤክስፕሎዚቭ ሚዲየም ወይም ኮንዳክቲቭ ቅርጫት የለም

ስታንዳርዶች እና የሚጣጣሙ

ካታሎጉ መረጃ ለመለኪያ እና ጥበቃ መተግበሪያዎች የ10kV-ክላስ የውስጥ የካሬንት ትራንስፎርመር ያሳያል። ለፕሮጀክት አፈጻጸም፣ የሚፈለጉ የቴክኒካል ስታንዳርድ ስብስቦች መሰረት ማረጋገጥ አለበት፣ ለምሳሌ የሚፈለጉ የGB የካሬንት ትራንስፎርመር ስታንዳርዶች ወይም በዓለም አቀፍ ደረጃ የተገለጹ የIEC የመሳሪያ ትራንስፎርመር ስታንዳርዶች። ለኤክስፖርት ፕሮጀክቶች፣ የቴክኒካል መግለጫ የኢንሱሌሽን ኮኦርዲኔሽን እና የፕሮጀክት ሁኔታዎች ተረጋግጠው ከሆነ ለ10kV፣ 11kV እና 12kV ክላስ ስዊችጂር ፍላጎቶች ሊስማማ ይችላል።

ማጭበር እና ልኬቶች

LA-10 ስሪዚስ ለውስጥ ወል-ዝርግ ማጭበር የተዘጋጀ ነው። ልዩ የሆሎ ልኬቶች እና አጠቃላይ ልኬቶች ለተለያዩ የካሬንት ርቀቶች ይተገበራሉ። ካታሎጉ ለ5–200A ርቀት እና ለ300–1500A ርቀት የማጭበር የውስጥ ምስል ያለዩ ነው። ስዊችጂር ማምረት በመጀመር በፊት፣ የመክፈቻ መጠን፣ የሆሎ ማእከል ርቀት፣ የኮንዳክተር መንገድ፣ የተርሚናል አቅጣጫ እና የማጭበር ክሊየሬንስ በተፈቀደ ስዕል ላይ ማረጋገጥ አለበት።

የሆሎ ልኬት

ልኬቶች

የደህንነት ማስታወሻዎች

• ስዊችጂር ማምረት በመጀመር በፊት ሞዴል፣ የካሬንት ሬሾ፣ የትክክለኛነት ክላስ፣ የተሰየመ ውፅዓት እና የማጭበር ልኬት ያረጋግጡ።
• ማጭበር በመጀመር በፊት የኮንዳክተር መክፈቻ፣ የሆሎ ርቀት፣ የማጭበር አቅጣጫ እና የኢንሱሌሽን ክሊየሬንስ ያረጋግጡ።
• የፕራይመሪ እና ሴኮንደሪ ተርሚናሎች በተርሚናል ማንነታቃለሎች እና በተፈቀደ ስኪማቲክ መሰረት በትክክል ይወይሩ።
• የካሬንት ትራንስፎርመሩ የሴኮንደሪ ሰርኪት የፕራይመሪ ሰርኪቱ ኢነርጂ ሲኖረው ምንም እንኳን አይነት የኦፕን-ሰርኪት ሊሆን የለበትም።
• ሜትሮች ወይም ሪሌዎች ማስወገድ በመጀመር በፊት፣ የCT ሴኮንደሪ ጎን በተፈቀደ የሼርቲንግ መሳሪያ በመጠቀም ይሼርቱ።
• የCT የሴኮንደሪ ሰርኪቱ አንድ ነጥብ በአካባቢው የኤሌክትሪክ ደህንነት ሥርዓት መሰረት ግራውንድ ማድረግ አለበት።
• ማጭበር እና ኮሚሽናል በተስማሚ የሚዲየም-ቮልቴጅ የኤሌክትሪክ ሰራተኞች ሊከናወን አለበት።

የትዕዛዝ መረጃ

• የምርት ሞዴል፡ LA-10 (LFZ1-10, LFZB1-10)
• የተሰየመ የፕራይመሪ ካሬንት / የተሰየመ የሴኮንደሪ ካሬንት
• ለእያንዳንዱ የሴኮንደሪ ወንድ የትክክለኛነት ክላስ እና የተሰየመ ውፅዓት
• የመተግበሪያ አይነት፡ ሜትሪንግ፣ ጥበቃ ወይም የተዋሃዱ ድንጋዮች
• በስርዓቱ የአጭር ሰርኪት ደረጃ መሰረት የሚፈለጉ Ith እና Idyn እሴቶች
• የማጭበር ስዕል፣ የሆሎ ልኬት እና የኮንዳክተር አቀራረብ
• የአገልግሎት አካባቢ፣ ቁመት እና ሌሎች ልዩ የቴክኒካል ፍላጎቶች

የምርጫ መመሪያ

1. የስርዓቱን ቮልቴጅ ያረጋግጡ፡ የኢንሱሌሽን ኮኦርዲኔሽን ማረጋገጥ በኋላ ለ10kV፣ 11kV እና 12kV ክላስ ርቀት ውስጥ ያሉ የውስጥ የሚዲየም-ቮልቴጅ ስርዓቶች ለማጠቀም ይህን ሞዴል ይጠቀሙ።
2. የካሬንት ርቀቱን ይምረጡ፡ ለትንሽ ሰርኪቶች ሴሚ-ኢንክሎዝድ 5–200A ርቀት ይምረጡ እና ለ300–1500A ሰርኪቶች ትልቅ አወቃቀር ይምረጡ።
3. ተግባሩን ይገልጹ፡ CT ለሜትሪንግ፣ ሪሌ ጥበቃ ወይም ሁለቱም እንደሆነ ያረጋግጡ።
4. የሬሾ ይምረጡ፡ የተሰየመ የፕራይመሪ ካሬንት ከእውነተኛው ፏድር ወይም ሰርኪት ካሬንት ጋር ያስማሙ።
5. ትክክለኛነት እና ቡርደን ይገልጹ፡ ሜትሪንግ እና ጥበቃ ድንጋዮች የተለያዩ የትክክለኛነት ክላሶች እና የተሰየሙ ውፅዓቶች ይፈልጋሉ።
6. የመቋቋም አቅም ያረጋግጡ፡ Ith እና Idyn ከስዊችጂሩ የስህተት ደረጃ ጋር የሚጣጣሙ መሆን አለባቸው።
7. ልኬቶች ያረጋግጡ፡ ፓነል ማምረት በመጀመር በፊት የሆሎ ልኬቶች እና አጠቃላይ ልኬቶች ያረጋግጡ።
