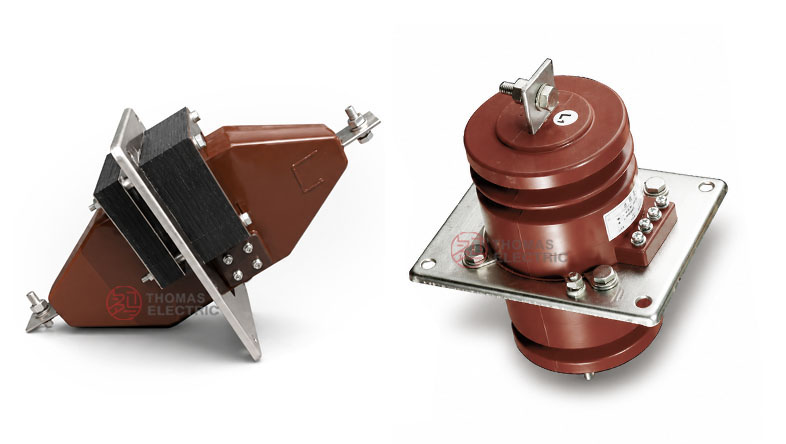

ภาพรวมผลิตภัณฑ์
LA-10 (LFZ1-10, LFZB1-10) เป็นหม้อแปลงกระแสแบบผ่านผนัง หล่อเรซินกึ่งปิด สำหรับใช้ภายในอาคารในระบบจำหน่ายแรงดันปานกลาง ออกแบบมาเพื่อวัดกระแสไฟฟ้า วัดพลังงานไฟฟ้า และป้องกันรีเลย์ ในวงจรไฟฟ้ากระแสสลับที่มีความถี่กำหนด 50Hz และแรงดันกำหนดสูงสุด 10kV สำหรับเอกสารระดับสากล สามารถระบุได้ว่าเหมาะกับการใช้งานในสวิตช์เกียร์ภายในอาคารระดับ 10kV, 11kV และ 12kV โดยขึ้นอยู่กับการยืนยันขั้นสุดท้ายของโครงการ
ซีรีส์นี้ใช้โครงสร้างแบบผ่านผนัง (wall-through) ซึ่งตัวนำกระแสปฐมภูมิจะผ่านตัวหม้อแปลงกระแส และขดลวดทุติยภูมิจะส่งสัญญาณมาตรฐานไปยังมิเตอร์ รีเลย์ และอุปกรณ์ตรวจสอบ ตามคำอธิบายในแคตตาล็อก รุ่น 200A และต่ำกว่า จะใช้โครงสร้างแบบหล่อเรซินกึ่งปิด ส่วน รุ่น 300A ขึ้นไป จะใช้โครงสร้างแบบหล่อเรซินปิดสนิท การแบ่งโครงสร้างเช่นนี้ช่วยให้ผลิตภัณฑ์ครอบคลุมทั้งวงจรวัดค่าขนาดกะทัดรัดและแอปพลิเคชันป้องกันสายป้อน (feeder protection) ขนาดใหญ่
จากมุมมองทางวิศวกรรม ซีรีส์ LA-10 ผสานการติดตั้งที่กะทัดรัด ฉนวนเรซินอีพ็อกซี่ และสมรรถนะแม่เหล็กไฟฟ้าที่เชื่อถือได้ เหมาะอย่างยิ่งสำหรับสวิตช์เกียร์ภายในอาคารที่ต้องรักษาความแม่นยำของอัตราส่วนคงที่ ความแข็งแรงของฉนวนที่เพียงพอ และการยึดติดที่มั่นคงภายในพื้นที่แผงจำกัด
ประเภทผลิตภัณฑ์
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อผลิตภัณฑ์ | หม้อแปลงกระแสแบบผ่านผนัง หล่อเรซินกึ่งปิด |
| รุ่น | LA-10 (LFZ1-10, LFZB1-10) |
| โครงสร้าง | แบบผ่านผนัง; กึ่งปิดสำหรับ 200A และต่ำกว่า, ปิดสนิทสำหรับ 300A ขึ้นไป |
| ฉนวน | ฉนวนแบบหล่อเรซินอีพ็อกซี่ |
| ระดับแรงดัน | ระบบภายในอาคารระดับ 10kV, 11kV และ 12kV |
| ระดับฉนวนกำหนด | 11.5/42/75kV |
| ความถี่กำหนด | 50Hz |
| กระแสทุติยภูมิกำหนด | 5A |
| การใช้งานทั่วไป | วัดกระแสไฟฟ้า วัดพลังงานไฟฟ้า ป้องกันรีเลย์ |
| การติดตั้ง | ติดตั้งแบบผ่านผนังภายในอาคาร |

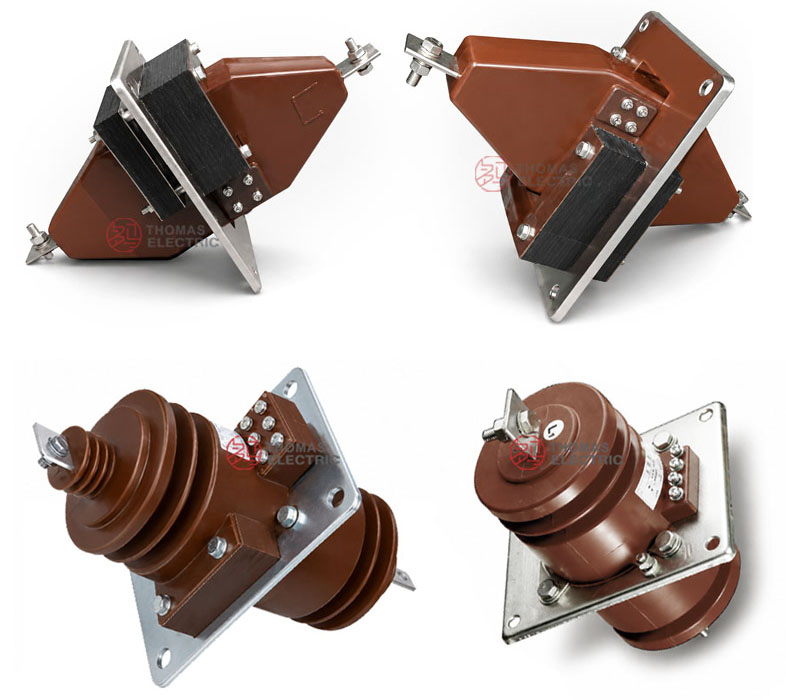

แสดงผลิตภัณฑ์
ซีรีส์ LA-10 มีหลายขนาดโครงสร้างสำหรับช่วงกระแสที่แตกต่างกัน รุ่นกระแสต่ำมีขนาดกะทัดรัด เหมาะกับวงจรวัดค่าในตู้สวิตช์ ขณะที่รุ่นกระแสสูงรองรับตัวนำขนาดใหญ่และโครงสร้างตัวเรือนที่แข็งแรงกว่า สำหรับแอปพลิเคชันป้องกันสายป้อน
การประยุกต์ใช้งาน
- ระบบจำหน่ายแรงดันปานกลางภายในอาคารระดับ 10kV, 11kV และ 12kV
- สวิตช์เกียร์ภายในอาคาร หน่วยวงจรหลัก (ring main units) แผงวัดค่า และตู้สายป้อน
- วงจรวัดกระแสไฟฟ้าและวัดพลังงานไฟฟ้า
- วงจรป้องกันรีเลย์ที่ต้องการสัญญาณกระแสทุติยภูมิที่เสถียร
- เปลี่ยนทดแทนหม้อแปลงกระแสแบบผ่านผนังในสวิตช์เกียร์เดิม
คุณสมบัติ
- การออกแบบหล่อเรซินกึ่งปิด: ช่วง 200A และต่ำกว่าใช้โครงสร้างกึ่งปิด ซึ่งสมดุลระหว่างขนาดกะทัดรัดกับสมรรถนะฉนวน
- โครงสร้างแบบผ่านผนัง: ออกแบบมาสำหรับช่องกั้นหรือแผ่นสวิตช์เกียร์ที่ตัวนำกระแสปฐมภูมิผ่านตัวหม้อแปลงกระแส
- ช่วงกระแสกว้าง: ซีรีส์นี้ครอบคลุมทั้งวงจรวัดค่าขนาดเล็กและแอปพลิเคชันสายป้อนกระแสสูง
- ฉนวนที่เชื่อถือได้: การหล่อเรซินอีพ็อกซี่ช่วยเพิ่มความสมบูรณ์ของฉนวนและความมั่นคงเชิงกลสำหรับการใช้งานภายในอาคาร
- เหมาะทั้งวัดค่าและป้องกัน: สามารถระบุหม้อแปลงกระแสสำหรับงานวัดค่าหรืองานป้องกันได้ โดยเลือกระดับความแม่นยำและโหลดที่เหมาะสม
- ระบุขั้วชัดเจน: ขั้วปฐมภูมิและทุติยภูมิมีเครื่องหมายกำกับชัดเจน ช่วยรักษาโพลาไรตี้และความถูกต้องของการเดินสาย
หลักการทำงาน
หม้อแปลงกระแส LA-10 ทำงานตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า เมื่อกระแสไหลผ่านตัวนำกระแสปฐมภูมิ จะเกิดฟลักซ์แม่เหล็กในแกนเหล็ก ขดลวดทุติยภูมิจะเหนี่ยวนำสัญญาณกระแส 5A ตามสัดส่วนไปยังมิเตอร์ รีเลย์ หรืออุปกรณ์ตรวจสอบ ซึ่งช่วยแยกวงจรปฐมภูมิแรงดันปานกลางออกจากวงจรทุติยภูมิแรงดันต่ำอย่างปลอดภัย โดยยังคงรักษาอัตราส่วนกระแสที่กำหนดไว้
สำหรับงานวัดค่า หม้อแปลงกระแสต้องรักษาอัตราส่วนและความแม่นยำของเฟสภายใต้โหลดกำหนด สำหรับงานป้องกัน หม้อแปลงกระแสต้องให้สัญญาณเอาต์พุตเพียงพอในสภาวะลัดวงจร เพื่อให้อุปกรณ์รีเลย์ได้รับสัญญาณที่เชื่อถือได้ ดังนั้น การเลือก ระดับความแม่นยำ, เอาต์พุตกำหนด, กระแสความร้อน และ กระแสดายนามิก อย่างถูกต้องจึงมีความสำคัญอย่างยิ่ง
รหัสรุ่น
รหัสรุ่น LA-10 (LFZ1-10, LFZB1-10) สามารถตีความได้ดังนี้:
| รหัส | ความหมาย |
|---|---|
| L | หม้อแปลงกระแส |
| A | แบบผ่านผนัง |
| 10 | ระดับแรงดันกำหนด: 10kV |
| LFZ1-10 / LFZB1-10 | รหัสผู้ผลิตที่เกี่ยวข้องสำหรับหม้อแปลงกระแสแบบผ่านผนัง หล่อเรซิน สำหรับใช้ภายในอาคาร |
ข้อมูลทางเทคนิค
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ระดับแรงดันกำหนด | ระดับ 10kV; เหมาะกับการใช้งานภายในอาคารระดับ 10kV, 11kV และ 12kV โดยขึ้นอยู่กับการยืนยันโครงการ |
| ระดับฉนวนกำหนด | 11.5/42/75kV |
| ความถี่กำหนด | 50Hz |
| กระแสทุติยภูมิกำหนด | 5A |
| กระแสปฐมภูมิกำหนด | 5A ถึง 1500A ขึ้นอยู่กับขนาดรุ่นและโครงสร้าง |
| ระดับความแม่นยำ | 0.2, 0.5, 1, 10P10 ขึ้นอยู่กับข้อมูลจำเพาะ |
| เอาต์พุตกำหนด | ขึ้นอยู่กับโครงการ; มีโหลดวัดค่าและป้องกันทั่วไป |
| กระแสความร้อน | สูงสุด 90 × I1n / 75 × I1n / 60 × I1n / 50 × I1n ขึ้นอยู่กับช่วงกระแส |
| กระแสดายนามิก | สูงสุด 160 × I1n / 135 × I1n / 110 × I1n / 90 × I1n ขึ้นอยู่กับช่วงกระแส |
| กระแสเกินขณะทำงาน | หม้อแปลงกระแสสามารถทำงานต่อเนื่องที่กระแสกำหนด 1.1 เท่า |
| ทนแรงดันความถี่ระบบ | แรงดันทนระหว่างทุติยภูมิกับกราวด์ 2kV เป็นเวลา 1 นาที |
ตารางการเลือกใช้งาน
ตารางด้านล่างปรับแต่งให้เหมาะกับการแสดงผลบนเว็บ หัวข้อที่ยาวจะถูกตัดเป็นหลายบรรทัดเพื่อให้อ่านง่ายขึ้นในเลย์เอาต์แบบตอบสนอง
| กระแสปฐมภูมิ กำหนด (A) |
กระแสความร้อน ช่วงเวลาสั้น (Ith) |
กระแสดายนามิก (Idyn) |
ระดับความแม่นยำ และ เอาต์พุตกำหนด |
กระแสทุติยภูมิ กำหนด (A) |
ความถี่ (Hz) |
ระดับ ฉนวน (kV) |
|---|---|---|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200 |
90 × I1n | 160 × I1n | 0.2 / 0.5 / 1 / 10P10 เอาต์พุตกำหนดตามความต้องการงานวัดค่าหรือป้องกัน |
5 | 50 | 11.5/42/75 |
| 300 | 75 × I1n | 135 × I1n | 0.2 / 0.5 / 1 / 10P10 มีโหลดวัดค่าและป้องกันทั่วไป |
|||
| 500 | 60 × I1n | 110 × I1n | 0.2 / 0.5 / 1 / 10P10 เลือกเอาต์พุตตามโหลดที่ต่อกับวงจร |
|||
| 600, 800, 1000, 1500 |
50 × I1n | 90 × I1n | 0.2 / 0.5 / 1 / 10P10 ระดับความแม่นยำและเอาต์พุตสุดท้ายตามข้อมูลจำเพาะที่ได้รับอนุมัติ |
ช่วงโครงสร้าง
| ช่วงกระแส | ประเภทโครงสร้าง | คำอธิบายทางวิศวกรรม |
|---|---|---|
| 5A ถึง 200A | โครงสร้างหล่อเรซินกึ่งปิด | เหมาะกับการติดตั้งแบบผ่านผนังภายในอาคารขนาดกะทัดรัด โดยเฉพาะวงจรวัดค่าและวงจรป้องกันกระแสต่ำ |
| 300A ถึง 1500A | โครงสร้างหล่อเรซินปิดสนิท | เหมาะกับตัวนำกระแสปฐมภูมิขนาดใหญ่และวงจรสายป้อนกระแสสูงที่ต้องการโครงสร้างตัวเรือนที่แข็งแรงและรองรับฉนวนได้ดี |
ขดลวดและการกำกับขั้ว
แคตตาล็อกระบุแนวปฏิบัติมาตรฐานในการกำกับโพลาไรตี้และขั้ว ขั้วปฐมภูมิกำกับเป็น P1 และ P2 ส่วน ขั้วทุติยภูมิกำกับตามหน้าที่ของขดลวด เช่น ขดลวดวัดค่าและขดลวดป้องกัน ขดลวดทุติยภูมิหนึ่งอาจกำหนดสำหรับงานวัดค่า และอีกขดลวดสำหรับงานป้องกัน ขึ้นอยู่กับข้อมูลจำเพาะที่สั่งซื้อ
| การกำกับ | หน้าที่ | หมายเหตุการเดินสาย |
|---|---|---|
| P1 / P2 | ขั้วปฐมภูมิ | ต้องรักษาโพลาไรตี้ให้ถูกต้องเพื่อความแม่นยำในการวัดค่าและทิศทางรีเลย์ |
| 1S1 / 1S2 | ขดลวดทุติยภูมิ 1 | มักใช้สำหรับงานวัดค่า ขึ้นอยู่กับระดับความแม่นยำที่สั่งซื้อ |
| 2S1 / 2S2 | ขดลวดทุติยภูมิ 2 | มักใช้สำหรับงานป้องกัน ขึ้นอยู่กับการกำหนดค่าที่สั่งซื้อ |
| จุดกราวด์ | กราวด์ป้องกัน | ควรกราวด์วงจรทุติยภูมิที่จุดใดจุดหนึ่งตามมาตรฐานการเดินสายของระบบ |
เงื่อนไขการใช้งาน
- ระดับความสูง: ไม่เกิน 1000 เมตรจากระดับน้ำทะเล
- อุณหภูมิแวดล้อม: -30°C ถึง +40°C
- ความชื้นสัมพัทธ์: น้อยกว่า 85% ที่ 20°C
- ติดตั้งภายในอาคารเท่านั้น
- ไม่มีการสั่นสะเทือนรุนแรง แก๊สกัดกร่อน สารระเบิด หรือสิ่งปนเปื้อนนำไฟฟ้า
มาตรฐานและการปฏิบัติตาม
ข้อมูลในแคตตาล็อกระบุว่าเป็นหม้อแปลงกระแสระดับ 10kV สำหรับใช้ภายในอาคาร สำหรับงานวัดค่าและป้องกัน สำหรับการดำเนินโครงการ ควรยืนยันการปฏิบัติตามมาตรฐานทางเทคนิคที่กำหนด เช่น มาตรฐานหม้อแปลงกระแส GB ที่เกี่ยวข้อง หรือมาตรฐาน IEC สำหรับหม้อแปลงวัดค่าระดับสากล สำหรับโครงการส่งออก คำอธิบายทางเทคนิคสามารถจัดให้สอดคล้องกับข้อกำหนดสวิตช์เกียร์ระดับ 10kV, 11kV และ 12kV เมื่อมีการตรวจสอบการประสานฉนวนและเงื่อนไขโครงการแล้ว

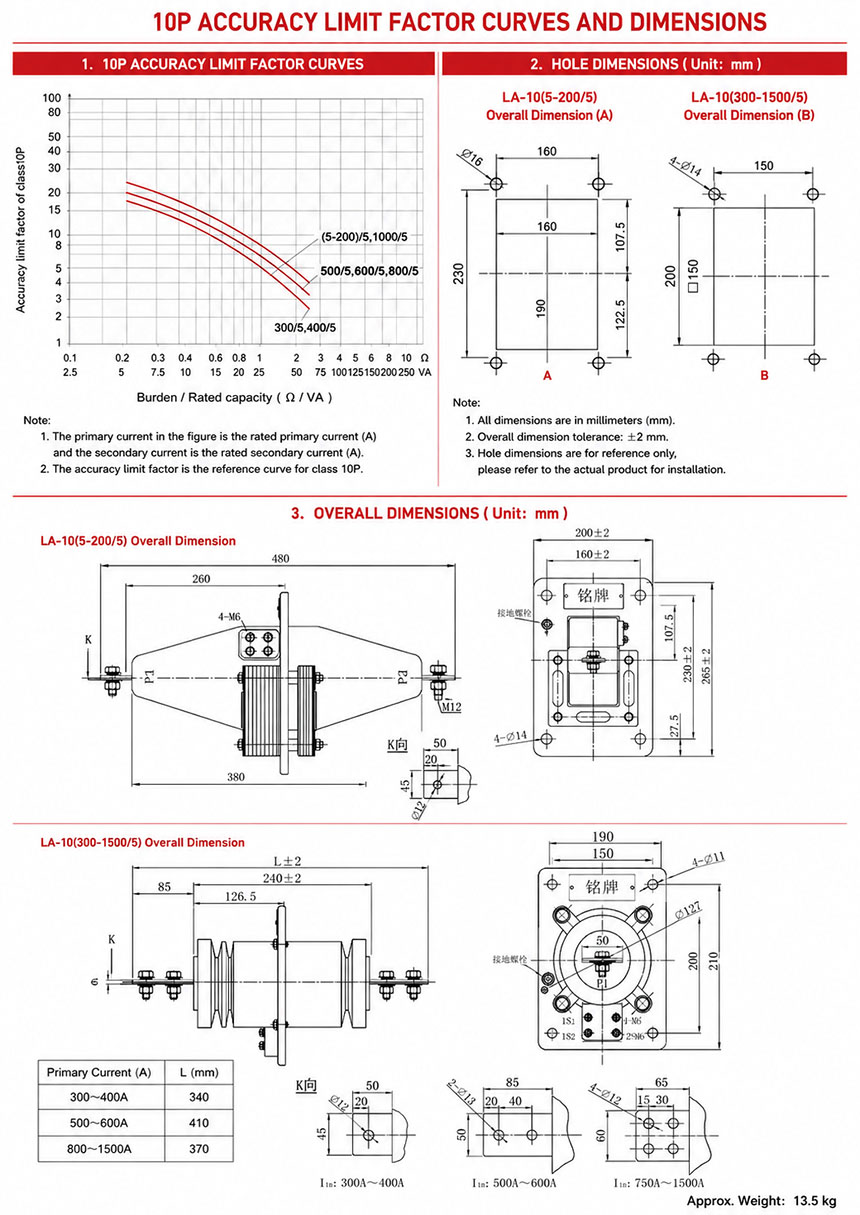

การติดตั้งและขนาด
ซีรีส์ LA-10 ออกแบบมาสำหรับการติดตั้งแบบผ่านผนังภายในอาคาร ขนาดรูและขนาดโดยรวมจะแตกต่างกันตามช่วงกระแส แคตตาล็อกแยกขนาดติดตั้งสำหรับช่วง 5–200A และช่วง 300–1500A ก่อนผลิตสวิตช์เกียร์ ควรยืนยันขนาดรู ระยะระหว่างศูนย์รู ทางเดินตัวนำ ทิศทางขั้ว และระยะห่างสำหรับติดตั้งกับแบบที่ได้รับอนุมัติ
ขนาดรู
| ช่วงรุ่น | ประเภทขนาดรู | หมายเหตุการใช้งาน |
|---|---|---|
| LA-10 (5–200/5) | ขนาด A | สำหรับโครงสร้างกระแสต่ำแบบกึ่งปิด ใช้ในการติดตั้งแบบผ่านผนังภายในอาคารขนาดกะทัดรัด |
| LA-10 (300–1500/5) | ขนาด B | สำหรับโครงสร้างกระแสสูงที่มีช่องผ่านตัวนำขนาดใหญ่และการจัดวางยึดติดที่แตกต่างกัน |
ขนาด
| ช่วงรุ่น | ประเภทขนาดโดยรวม | หมายเหตุอ้างอิง |
|---|---|---|
| LA-10 (5–200/5) | ขนาดโดยรวม A | ใช้กับโครงสร้างกึ่งปิดขนาดกะทัดรัด |
| LA-10 (300–1500/5) | ขนาดโดยรวม B | ใช้กับโครงสร้างปิดสนิทสำหรับกระแสสูง |
| น้ำหนักผลิตภัณฑ์โดยประมาณ | ประมาณ 13.5 กก. | ค่าอ้างอิงตามภาพในแคตตาล็อก; ค่าจริงอาจแตกต่างกันตามการกำหนดค่า |
ข้อควรระวังด้านความปลอดภัย
- ยืนยันรุ่น อัตราส่วนกระแส ระดับความแม่นยำ เอาต์พุตกำหนด และขนาดติดตั้งก่อนผลิตสวิตช์เกียร์
- ตรวจสอบช่องผ่านตัวนำ ระยะห่างรูยึด ทิศทางการติดตั้ง และระยะห่างฉนวนก่อนติดตั้ง
- เดินสายขั้วปฐมภูมิและทุติยภูมิตามเครื่องหมายขั้วและแผนผังที่ได้รับอนุมัติอย่างเคร่งครัด
- ห้ามเปิดวงจรทุติยภูมิของหม้อแปลงกระแสขณะที่วงจรปฐมภูมิมีไฟฟ้าไหลผ่านเด็ดขาด
- ก่อนถอดมิเตอร์หรือรีเลย์ ให้ลัดวงจรด้านทุติยภูมิของหม้อแปลงกระแสด้วยอุปกรณ์ลัดวงจรที่ได้รับอนุมัติ
- ควรกราวด์วงจรทุติยภูมิของหม้อแปลงกระแสที่จุดใดจุดหนึ่งตามแนวปฏิบัติด้านความปลอดภัยไฟฟ้าท้องถิ่น
- การติดตั้งและการทดสอบเดินเครื่องต้องดำเนินการโดยช่างไฟฟ้าแรงดันปานกลางที่มีคุณสมบัติเหมาะสมเท่านั้น
ข้อมูลการสั่งซื้อ
- รุ่นผลิตภัณฑ์: LA-10 (LFZ1-10, LFZB1-10)
- กระแสปฐมภูมิกำหนด / กระแสทุติยภูมิกำหนด
- ระดับความแม่นยำและเอาต์พุตกำหนดสำหรับขดลวดทุติยภูมิแต่ละขด
- ประเภทการใช้งาน: วัดค่า ป้องกัน หรือทั้งสองอย่าง
- ค่า Ith และ Idyn ที่ต้องการ ตามระดับลัดวงจรของระบบ
- แบบติดตั้ง ขนาดรู และการจัดวางตัวนำ
- สภาพแวดล้อมการใช้งาน ระดับความสูง และข้อกำหนดทางเทคนิคพิเศษอื่นๆ
คู่มือการเลือกใช้งาน
- ยืนยันแรงดันระบบ: ใช้รุ่นนี้สำหรับระบบแรงดันปานกลางภายในอาคารระดับ 10kV, 11kV และ 12kV หลังจากยืนยันการประสานฉนวนแล้ว
- เลือกช่วงกระแส: เลือกช่วงกึ่งปิด 5–200A สำหรับวงจรขนาดเล็ก และโครงสร้างขนาดใหญ่สำหรับวงจร 300–1500A
- กำหนดหน้าที่: ยืนยันว่าหม้อแปลงกระแสใช้สำหรับวัดค่า ป้องกันรีเลย์ หรือทั้งสองอย่าง
- เลือกอัตราส่วน: จับคู่กระแสปฐมภูมิกำหนดกับกระแสจริงของสายป้อนหรือวงจร
- ระบุความแม่นยำและโหลด: งานวัดค่าและงานป้องกันต้องการระดับความแม่นยำและเอาต์พุตกำหนดที่แตกต่างกัน
- ตรวจสอบความสามารถทนทาน: Ith และ Idyn ต้องเข้ากันได้กับระดับลัดวงจรของสวิตช์เกียร์
- ยืนยันขนาด: ตรวจสอบขนาดรูและขนาดโดยรวมก่อนผลิตแผง
