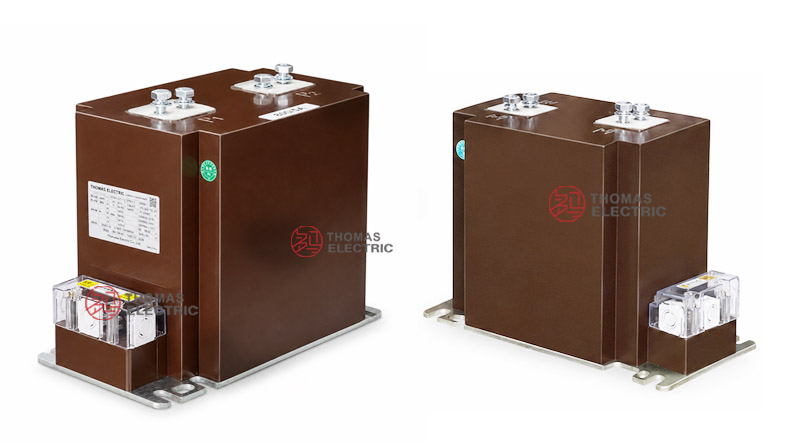

Обзор продукции
Трансформатор тока LZZBJ9-12/185b/2S — это внутренний эпоксидный литой, полностью закрытый опорный трансформатор тока для распределительных устройств среднего напряжения. Он предназначен для измерения тока, учета электроэнергии, мониторинга фидеров и релейной защиты в сетях класса 10 кВ, 11 кВ и 12 кВ переменного тока внутри помещений.
Конструкция 185b расположена между компактными моделями 150b и более широкими корпусами с несколькими вторичными обмотками. Она обеспечивает большее внутреннее изоляционное пространство и зазоры у первичных выводов по сравнению с компактными корпусами ТТ, сохраняя при этом практичные габариты для установки в распределительных устройствах внутри помещений. Это делает его подходящим для проектов, где необходимо сбалансировать требования к занимаемому месту в шкафу, изоляционным расстояниям, доступу к вторичным выводам и стойкости к коротким замыканиям.
Схема вторичной обмотки 2S предназначена для двух независимых вторичных цепей. В типовых инженерных решениях одна вторичная обмотка может быть назначена для измерения или учета электроэнергии, а другая — для релейной защиты фидера. Окончательный выбор должен подтверждаться в соответствии с коэффициентом трансформации, выходным током вторичной обмотки (1 А или 5 А), классом точности, номинальной мощностью, термическим током короткого замыкания, динамическим током, маркировкой выводов и утвержденным габаритным чертежом.
Тип изделия
| Параметр | Характеристика |
|---|---|
| Наименование изделия | Внутренний эпоксидный литой трансформатор тока |
| Серия модели | LZZBJ9-12/185b/2S |
| Конструкция | Внутренняя, полностью закрытая, опорного типа, с эпоксидной литой изоляцией |
| Класс напряжения | Сети среднего напряжения класса 10 кВ, 11 кВ и 12 кВ |
| Номинальный уровень изоляции | 12/42/75 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Вторичный ток | 5 А или 1 А |
| Конструкция вторичной обмотки | Конфигурация с двумя вторичными обмотками (2S) |
| Установка | Монтаж в распределительных устройствах внутри помещений опорного типа |
| Применение | Измерение тока, учет электроэнергии, защита и мониторинг фидеров |

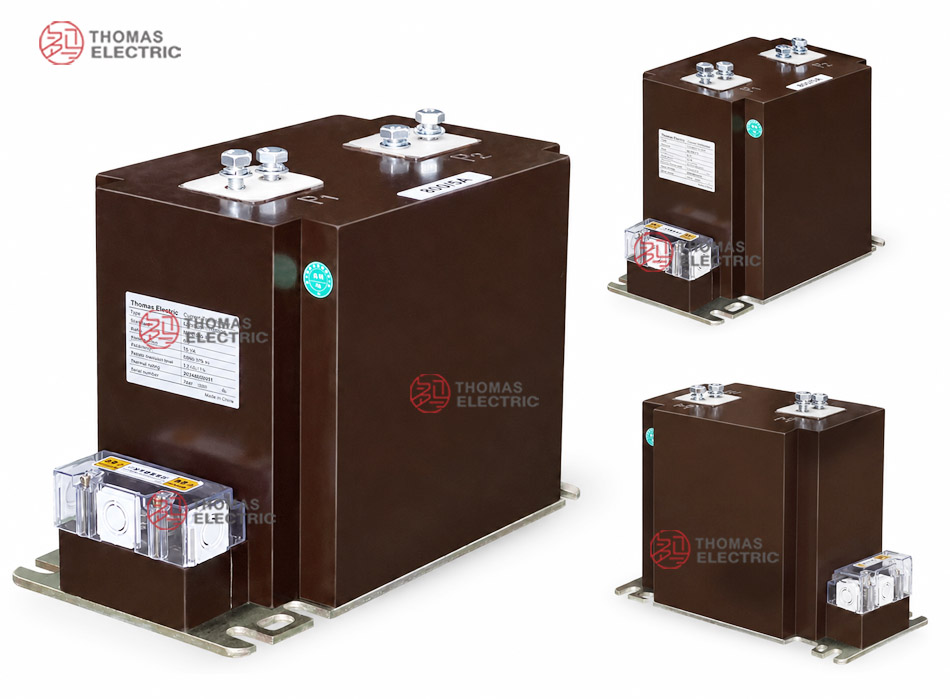

Внешний вид изделия
Области применения
- Распределительные устройства среднего напряжения внутри помещений класса 10 кВ, 11 кВ и 12 кВ
- Вводные и выводные панели фидеров, требующие две функции вторичной обмотки ТТ
- Панели учета электроэнергии со специализированной измерительной обмоткой
- Цепи релейной защиты фидеров с отдельным выходом защитной обмотки
- Промышленные подстанции, распределительные помещения энергоснабжающих организаций и коммерческие распределительные щиты среднего напряжения
- Проекты распределительных устройств, требующие больших зазоров у выводов по сравнению с компактными конструкциями 150b
Особенности
- Корпус 185b: Обеспечивает сбалансированную ширину корпуса для распределительных устройств, где одновременно требуются компактная установка и улучшенные зазоры у выводов.
- Двухобмоточная конструкция: Конфигурация 2S поддерживает две независимые вторичные цепи, обычно используемые для измерения и защиты.
- Эпоксидная изоляция: Полностью литой корпус из эпоксидной смолы повышает стабильность изоляции, механическую защиту и устойчивость к влажности и загрязнениям внутри помещений.
- Применение по стандарту МЭК для 12 кВ: Разработан для международных систем класса 10 кВ, 11 кВ и 12 кВ с координацией изоляции 12/42/75 кВ.
- Широкий выбор коэффициентов трансформации: В образцовых данных указаны диапазоны как малых, так и больших токов до 2500 А; специальные коэффициенты — по согласованию.
- Практичное подключение в распределительных устройствах: Двухобмоточная компоновка упрощает идентификацию выводов по сравнению с четырехобмоточными ТТ, сохраняя при этом разделение цепей учета и защиты.
Принцип действия
Трансформатор тока LZZBJ9-12/185b/2S работает на основе электромагнитной индукции. Первичный ток, протекающий по первичной цепи, создает магнитный поток в сердечнике ТТ, а вторичная обмотка подает пропорциональный токовый сигнал на подключенное измерительное устройство, реле или прибор мониторинга. Эпоксидный корпус обеспечивает изоляцию между первичной стороной среднего напряжения и вторичными цепями низкого напряжения.
Для конфигурации 2S две вторичные цепи должны указываться отдельно. Измерительную или учетную обмотку следует проверять на точность и нагрузку, а защитную обмотку — на класс точности для защиты, поведение при токах короткого замыкания и согласование с уставками реле. Такое разделение помогает снизить количество ошибок при выборе оборудования для проектов распределительных устройств среднего напряжения.

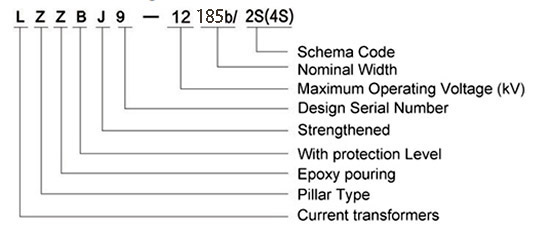

Расшифровка обозначения модели
Код модели расшифровывается следующим образом:
| Код | Значение |
|---|---|
| L | Трансформатор тока |
| Z | Внутреннего исполнения / опорная конструкция |
| Z | Изоляция из эпоксидной смолы методом литья |
| B | Наличие уровня защиты |
| J | Усиленная конструкция |
| 9 | Порядковый номер разработки |
| 12 | Максимальное рабочее напряжение класса 12 кВ |
| 185b | Номинальная ширина / код габаритного размера конструкции |
| 2S | Код схемы с двумя вторичными обмотками |
Технические данные
| Параметр | Характеристика |
|---|---|
| Номинальный класс напряжения | Сети внутри помещений класса 10 кВ, 11 кВ и 12 кВ |
| Номинальный уровень изоляции | 12/42/75 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Номинальный первичный ток | Диапазон от 5 А до 2500 А согласно образцовым данным; специальные коэффициенты — по согласованию |
| Номинальный вторичный ток | 5 А или 1 А |
| Комбинация классов точности | 0.2S/10P, 0.2/10P, 0.5/10P, 0.2S/10P15, 0.5/10P20 и специальные комбинации для учета/защиты по проекту |
| Номинальная мощность | 10/20, 10/30, 15/20, 20/20, 20/30 или специальная конфигурация по проекту (ВА) |
| Температура окружающей среды | От -5°C до +40°C |
| Изоляционная среда | Эпоксидная смола |
| Тип установки | Внутренняя опорная / установка в распределительном устройстве |
| Применимые стандарты | GB 20840.2-2014, IEC 61869-2:2012 и специальные требования проекта |
Выводы
Схема 2S указывает на наличие двух вторичных цепей. Типовая маркировка выводов включает P1 / P2 для первичной стороны и 1S1 / 1S2, 2S1 / 2S2 для вторичных цепей. Окончательная идентификация выводов должна соответствовать утвержденному чертежу, схеме подключения и паспортной табличке изделия.
| Маркировка выводов |
Функция | Примечание по применению |
|---|---|---|
| P1 / P2 | Первичные выводы | Направление первичного тока и подключение к шинам должно соответствовать схеме распределительного устройства. |
| 1S1 / 1S2 | Первая вторичная обмотка | Обычно назначается для измерения, учета или мониторинга. |
| 2S1 / 2S2 | Вторая вторичная обмотка | Обычно назначается для релейной защиты или дополнительной измерительной цепи. |
| Замыкающий зажим | Безопасность вторичной цепи | Рекомендуется для безопасного обслуживания и замены реле. |
Таблица выбора
В таблице ниже представлены типовые диапазоны коэффициентов трансформации и технические данные для выбора изделий 185b/2S. Длинные значения классов точности и номинальной мощности разбиты на несколько строк для удобства чтения на сайте.
| Номинальный
первичный ток (А) |
Комбинация
классов точности |
Номинальная
мощность (ВА) |
Термический
ток короткого замыкания |
Номинальный
динамический ток (кА) |
|---|---|---|---|---|
| 5 | 0.2S / 10P 0.2 / 10P 0.5 / 10P 0.2S / 10P15 0.5 / 10P20 |
10 / 20 10 / 30 15 / 20 |
1.0 кА | 2.5 |
| 10 | 2.0 кА | 5 | ||
| 20 | 6.0 кА | 15 | ||
| 30 | 8.0 кА | 20 | ||
| 40, 50 | 10 / 20 10 / 30 20 / 20 20 / 30 |
16 кА | 40 | |
| 75, 100 | 31.5 кА | 80 | ||
| 150–300 | 45 кА | 112.5 | ||
| 400–800 | 80 кА | 160 | ||
| 1000–2500 | 100 кА | 160 |
Примечание: Приведенные выше значения даны для справки при техническом выборе. Если требования проекта выходят за рамки указанного диапазона, окончательные параметры должны быть согласованы между изготовителем и заказчиком. Приоритет имеют данные паспортной таблички, утвержденные чертежи и заводские протоколы испытаний.
Справочная информация по конструкции
| Конструкция | Инженерное назначение |
Примечание по выбору |
|---|---|---|
| 185b | Опорный корпус среднего размера с улучшенными зазорами у выводов | Подходит для распределительных устройств, требующих большего пространства для подключения и прохода шин по сравнению с компактными моделями 150b. |
| 2S | Две независимые вторичные цепи | Подходит для разделения функций измерения и защиты. |
| Класс 12 кВ | Международный класс напряжения для распределительных устройств среднего напряжения | Используется в энергосистемах класса 10 кВ, 11 кВ и 12 кВ. |
Условия эксплуатации
- Место установки: распределительные устройства среднего напряжения внутри помещений
- Напряжение сети: сети класса 10 кВ, 11 кВ и 12 кВ
- Номинальная частота: 50 Гц / 60 Гц
- Температура окружающей среды: от -5°C до +40°C
- Место установки должно быть защищено от сильной вибрации, токопроводящей пыли, коррозионно-активных газов, взрывоопасных сред, сильного загрязнения и аномальной конденсации влаги.
- Для условий высокогорья, повышенной влажности, прибрежных зон, сильного загрязнения или особых условий эксплуатации распределительных устройств требуется техническое подтверждение до оформления заказа.
Стандарты и соответствие
Трансформатор тока LZZBJ9-12/185b/2S может поставляться в соответствии со стандартами GB 20840.2-2014, IEC 61869-2:2012 и специальными требованиями проекта. Для международных проектов, ориентированных на стандарты МЭК, он может рассматриваться как внутренний эпоксидный литой ТТ класса 12 кВ с координацией изоляции 12/42/75 кВ. Типовые испытания обычно включают проверку коэффициента трансформации, полярности, точности, испытание на электрическую прочность изоляции и внешний осмотр.

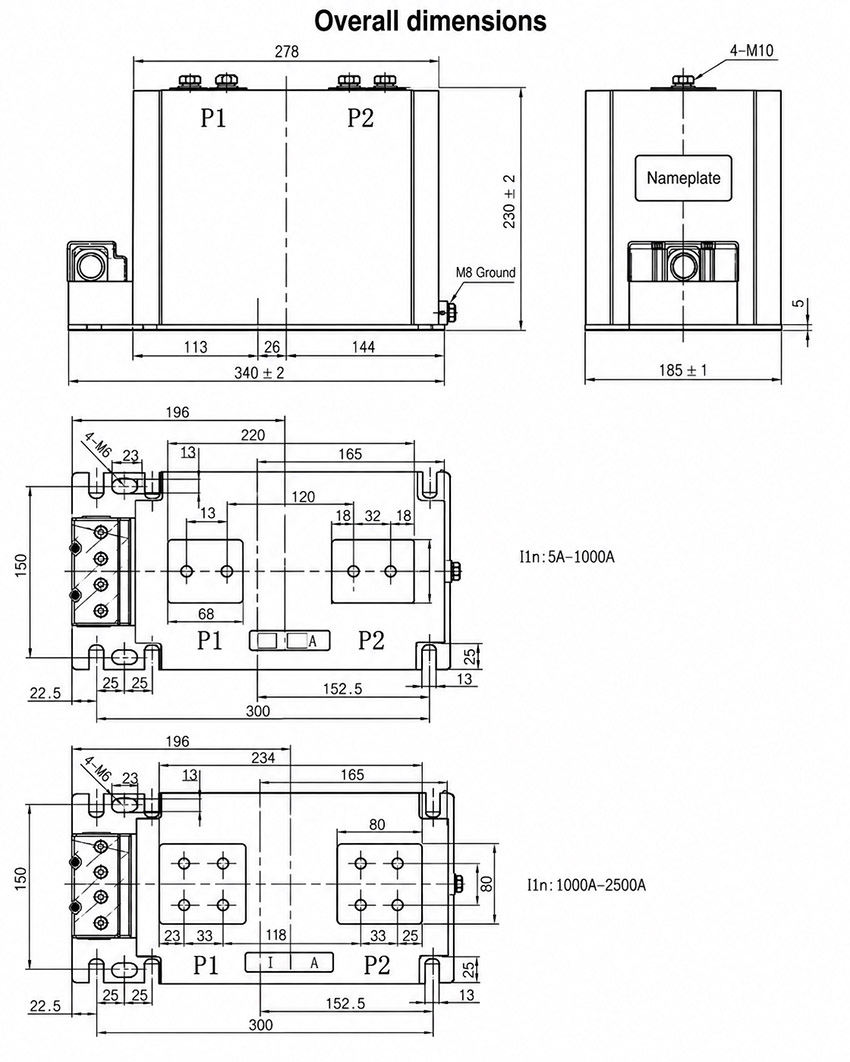

Установка и габаритные размеры
Изделие выполнено в виде внутренней опорной конструкции с верхними первичными выводами и нижним расположением вторичных выводов. Корпус 185b требует проверки шкафа на межосевые расстояния первичных выводов, трассировку шин, отверстия для крепления основания и доступ к вторичным выводам. Утвержденный габаритный чертеж должен использоваться до начала производства или замены распределительного устройства.
Габаритные размеры
| Параметр | Размер / примечание |
|---|---|
| Код конструкции | Опорная конструкция 185b |
| Схема вторичной обмотки | Двухобмоточная компоновка 2S |
| Расположение первичных выводов | Подтверждается в зависимости от коэффициента трансформации и утвержденного чертежа |
| Расположение вторичных выводов | Нижняя клеммная колодка / клеммная коробка согласно чертежу |
| Отверстия для крепления | Подтверждаются по габаритному чертежу |
| Подтверждение чертежа | Требуется до начала производства или замены распределительного устройства |
Меры безопасности
- Перед установкой подтвердите модель, коэффициент трансформации, вторичный ток, комбинацию классов точности, номинальную мощность и уровень изоляции.
- Перед сборкой проверьте монтажное пространство, подключение шин, положение первичных выводов, компоновку вторичных выводов и межфазные зазоры.
- Перед подключением уточните, используется ли каждая вторичная цепь для учета, измерения или защиты.
- Подключайте выводы P1/P2 и вторичные выводы в соответствии с маркировкой полярности и проектной схемой подключения.
- Вторичная цепь трансформатора тока не должна быть разомкнута при наличии напряжения в первичной цепи.
- Перед отключением измерительных приборов или реле замкните соответствующую вторичную цепь с помощью утвержденного замыкающего клеммного блока.
- Монтаж и обслуживание должны выполняться квалифицированным персоналом, имеющим допуск к работам в сетях среднего напряжения.
Информация для заказа
- Модель изделия: LZZBJ9-12/185b/2S
- Номинальный первичный ток и номинальный вторичный ток
- Комбинация классов точности и номинальная мощность для каждой вторичной обмотки
- Номинальный уровень изоляции и применимый стандарт МЭК / ГОСТ
- Требуемый термический ток короткого замыкания и динамический ток
- Назначение вторичных обмоток, маркировка выводов и требования к схеме подключения
- Компоновка распределительного устройства, габариты крепления и направление первичных выводов
- Количество, сертификаты, протоколы типовых испытаний, требования к маркировке и упаковке
Руководство по выбору
- Подтвердите конструкцию: Используйте LZZBJ9-12/185b/2S, если распределительное устройство требует опорного ТТ средней ширины 185b с двумя вторичными выходами.
- Определите функции вторичных обмоток: Назначьте первую и вторую обмотки для измерения, учета или защиты до выбора классов точности.
- Выберите коэффициент трансформации: Выберите номинальный первичный ток в зависимости от нагрузки фидера, диапазона учета и уставок реле.
- Проверьте нагрузку: Рассчитайте нагрузку измерительных приборов, реле и сопротивление вторичных кабелей для каждой обмотки.
- Проверьте требования к защите: Подтвердите требования 10P или другие требования к защите в соответствии с уставками реле и уровнем токов короткого замыкания в системе.
- Проверьте размещение в шкафу: Подтвердите межосевые расстояния шин, зазоры у выводов, отверстия для крепления и пространство для подключения вторичных цепей.
- Утвердите документацию: Подтвердите габаритный чертеж, схему выводов, данные паспортной таблички и требования к сертификатам испытаний до начала производства.
