Mahsulotga umumiy ko’rib chiqish
LZZBJ9-12/185b/2S tok transformatori — o’rta kuchlanishli kommutatsion apparatlar uchun ichki, epoksidli quyilgan, to’liq yopiq tayanch turidagi tok transformatoridir. U 10kV, 11kV va 12kV sinfli ichki AC taqsimlash tizimlarida tokni o’lchash, elektr energiyasini hisoblash, liniya monitoringi va releli himoya qilish uchun mo’ljallangan.
185b konstruktsiyasi ixcham 150b dizaynlari va kengroq ko’p sekundar korpusli dizaynlar orasida joylashgan. U ixcham TT korpuslariga qaraganda ko’proq ichki izolyatsiya maydoni va birlamchi terminal bo’shlig’ini ta’minlaydi, bir vaqtning o’zida ichki kommutatsion apparatlarga o’rnatish uchun amaliy hajmni saqlaydi. Bu TT kabineti hajmi, izolyatsiya masofasi, sekundar terminalga kirish va qisqa tutashuvga chidamlilik talablari o’rtasida muvozanatni ta’minlashi kerak bo’lgan loyihalar uchun mos keladi.
2S sekundar sxemasi ikkita mustaqil sekundar zanjir uchun mo’ljallangan. Odatiy muhandislik amaliyotida, bir sekundar o’ram o’lchash yoki energiya hisoblagichi uchun, ikkinchisi esa liniya releli himoyasi uchun ajratilishi mumkin. Yakuniy tanlov joriy nisbat, 1A yoki 5A sekundar chiqish, aniqlik sinfi, nominal quvvat, qisqa muddatli issiqlik tok, dinamik tok, terminal belgilari va tasdiqlangan kontur chizmasiga ko’ra tasdiqlanishi kerak.
Mahsulot turi
| Element | Xususiyat |
|---|---|
| Mahsulot nomi | Ichki epoksidli quyilgan tok transformatori |
| Model seriyasi | LZZBJ9-12/185b/2S |
| Konstruktsiya | Ichki, to’liq yopiq, tayanch turidagi, epoksidli quyilgan izolyatsiyali konstruktsiya |
| Kuchlanish sinfi | 10kV, 11kV va 12kV sinfli o’rta kuchlanishli tizimlar |
| Nominal izolyatsiya darajasi | 12/42/75kV |
| Nominal chastota | 50Hz / 60Hz |
| Sekundar tok | 5A yoki 1A |
| Sekundar konstruktsiya | 2S ikkita sekundar konfiguratsiyasi |
| O’rnatish | Ichki tayanch turidagi kommutatsion apparatga o’rnatish |
| Qo’llanilishi | Tokni o’lchash, energiya hisoblash, liniya himoyasi va monitoring |

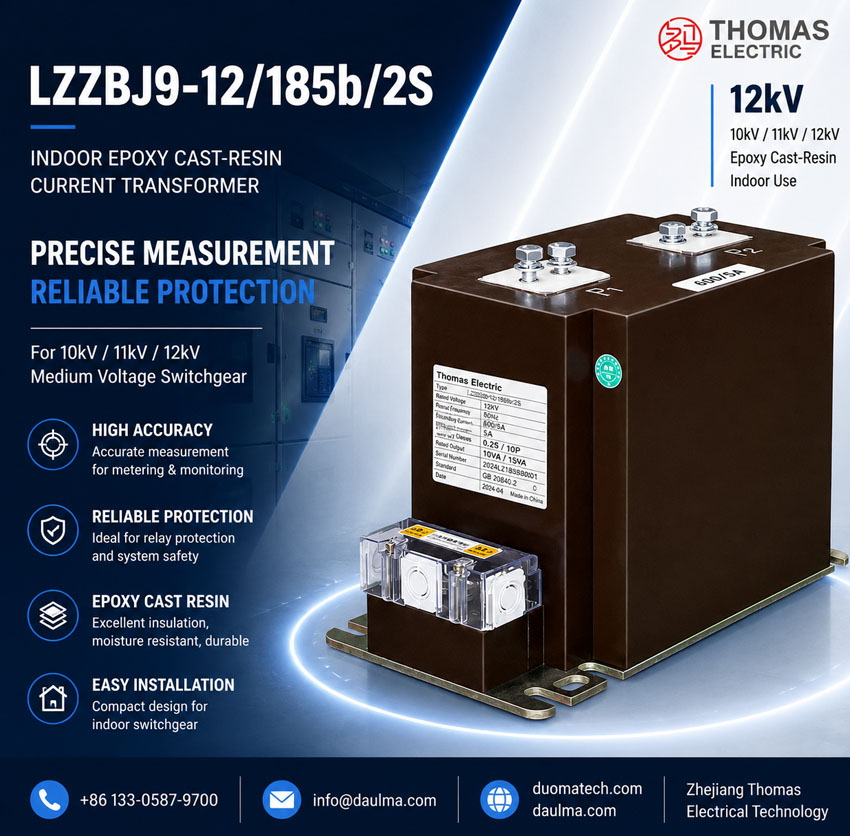

Mahsulot namoyishi
Qo’llanilish sohalari
- Ichki 10kV, 11kV va 12kV sinfli o’rta kuchlanishli kommutatsion apparatlar
- Ikkita TT sekundar funksiyasini talab qiluvchi kirish va chiqish liniya panellari
- Alohida o’lchash o’ramli energiya hisoblagich panellari
- Alohida himoya o’ramli chiqishli liniya releli himoya zanjirlari
- Sanoat pastkuchlanish punktlari, kommunal taqsimlash xonalari va tijorat MV kommutatsion doskalar
- Ixcham 150b konstruktsiyalaridan ko’proq terminal bo’shlig’ini talab qiluvchi kommutatsion apparat loyihalari
Xususiyatlari
- 185b korpus konstruktsiyasi: Ixcham o’rnatish va yaxshilangan terminal bo’shlig’i talab qilinadigan kommutatsion apparatlarda muvozanatlangan korpus kengligini ta’minlaydi.
- Ikkita sekundar dizayn: 2S konfiguratsiyasi odatda o’lchash va himoya uchun foydalaniladigan ikkita mustaqil sekundar zanjirni qo’llab-quvvatlaydi.
- Epoksid smola izolyatsiyasi: To’liq quyilgan smola korpusi izolyatsiya barqarorligini, mexanik himoyani hamda ichki namlik va ifloslanishga chidamliligini yaxshilaydi.
- 12kV IEC uslubidagi qo’llanilishi: 12/42/75kV izolyatsiya koordinatsiyasi bilan xalqaro 10kV, 11kV va 12kV sinfli tizimlar uchun mo’ljallangan.
- Keng nisbat tanlovi: Namuna ma’lumotlariga ko’ra, 2500A gacha bo’lgan past tok va yuqori tok diapazonlari mavjud bo’lib, loyiha kelishuvi va nomplastinka tasdiqlashiga bog’liq.
- Amaliy kommutatsion apparat simlari: To’rtta sekundar TTlarga qaraganda ikkita sekundar sxema terminal identifikatsiyasini soddalashtiradi, shu bilan birga hisoblash va himoyani ajratish imkonini beradi.
Prinsipi
LZZBJ9-12/185b/2S tok transformatori elektromagnit induksiya prinsipiga asoslangan. Birlamchi yo’ldan o’tayotgan birlamchi tok TT o’ramida magnit oqimini hosil qiladi va sekundar o’ram ulangan hisoblagich, rele yoki monitoring qurilmasiga proporsional tok signali yetkazib beradi. Epoksid smola korpusi o’rta kuchlanishli birlamchi tomon va past kuchlanishli sekundar zanjirlar orasidagi izolyatsiyani ta’minlaydi.
2S sxemasida ikkita sekundar zanjir alohida ko’rsatilishi kerak. Hisoblash yoki o’lchash o’rami aniqlik va yuklama nuqtai nazaridan tekshirilishi kerak, himoya o’rami esa himoya aniqlik sinfi, nosozlik tok xatti-harakatlari va rele sozlamalari koordinatsiyasi nuqtai nazaridan tekshirilishi kerak. Bu ajratish o’rta kuchlanishli kommutatsion apparat loyihalarida tanlash xatolarini kamaytirishga yordam beradi.
Model belgilash
Model kodi quyidagicha izohlanadi:
| Kod | Ma’nosi |
|---|---|
| L | Tok transformatori |
| Z | Ichki tur / tayanch konstruktsiya |
| Z | Epoksid smola quyish izolyatsiyasi |
| B | Himoya darajasi mavjud |
| J | Mustahkamlangan dizayn |
| 9 | Dizayn seriya raqami |
| 12 | 12kV sinfli maksimal ish kuchlanishi |
| 185b | Nominal kenglik / konstruktsiya o’lchov kodi |
| 2S | Ikkita sekundar sxema kodi |
Texnik ma’lumotlar
| Element | Xususiyat |
|---|---|
| Nominal kuchlanish sinfi | 10kV, 11kV va 12kV sinfli ichki tizimlar |
| Nominal izolyatsiya darajasi | 12/42/75kV |
| Nominal chastota | 50Hz / 60Hz |
| Nominal birlamchi tok | Namuna ma’lumotlariga ko’ra 5A dan 2500A gacha; maxsus nisbatlar kelishuv asosida |
| Nominal sekundar tok | 5A yoki 1A |
| Aniqlik kombinatsiyasi | 0.2S/10P, 0.2/10P, 0.5/10P, 0.2S/10P15, 0.5/10P20 va loyihaga xos hisoblash/himoya kombinatsiyalari |
| Nominal quvvat | 10/20, 10/30, 15/20, 20/20, 20/30 yoki loyihaga xos VA konfiguratsiyasi |
| Atrof-muhit harorati | -5°C dan +40°C gacha |
| Izolyatsiya vositasi | Epoksid smola |
| O’rnatish turi | Ichki tayanch turidagi / kommutatsion apparatga o’rnatish |
| Qo’llaniladigan standartlar | GB 20840.2-2014, IEC 61869-2:2012 va maxsus loyiha talablari |
Terminallar
2S sxemasi ikkita sekundar zanjirni ko’rsatadi. Odatiy terminal belgilari birlamchi tomon uchun P1 / P2 va sekundar zanjirlar uchun 1S1 / 1S2, 2S1 / 2S2 ni o’z ichiga oladi. Yakuniy terminal identifikatsiyasi tasdiqlangan chizma, sim sxemasi va mahsulot nomplastinkasiga rioya qilinishi kerak.
| Terminal belgilash |
Funksiya | Qo’llash Eslatma |
|---|---|---|
| P1 / P2 | Birlamchi terminallar | Birlamchi tok yo’nalishi va magistral ulanishi kommutatsion apparat sim sxemasiga rioya qilinishi kerak. |
| 1S1 / 1S2 | Birinchi sekundar o’ram | Odatda o’lchash, hisoblash yoki monitoring uchun ajratiladi. |
| 2S1 / 2S2 | Ikkinchi sekundar o’ram | Odatda releli himoya yoki qo’shimcha o’lchash zanjiri uchun ajratiladi. |
| Qisqa tutashuv terminali | Sekundar zanjir xavfsizligi | Xavfsiz texnik xizmat ko’rsatish va rele almashtirish operatsiyalari uchun tavsiya etiladi. |
Tanlov jadvali
Quyidagi jadval odatiy 185b/2S nisbat diapazonlari va texnik tanlov ma’lumotlarini umumlashtiradi. Uzun aniqlik va nominal quvvat qiymatlari veb-sayt o’qish qulayligi uchun bir nechta qatorlarga bo’lingan.
| Nominal
Birlamchi Tok (A) |
Aniqlik
Sinf Kombinatsiyasi |
Nominal
Quvvat (VA) |
Qisqa muddatli
Issiqlik Toki |
Nominal
Dinamik Tok (kA) |
|---|---|---|---|---|
| 5 | 0.2S / 10P 0.2 / 10P 0.5 / 10P 0.2S / 10P15 0.5 / 10P20 |
10 / 20 10 / 30 15 / 20 |
1.0kA | 2.5 |
| 10 | 2.0kA | 5 | ||
| 20 | 6.0kA | 15 | ||
| 30 | 8.0kA | 20 | ||
| 40, 50 | 10 / 20 10 / 30 20 / 20 20 / 30 |
16kA | 40 | |
| 75, 100 | 31.5kA | 80 | ||
| 150–300 | 45kA | 112.5 | ||
| 400–800 | 80kA | 160 | ||
| 1000–2500 | 100kA | 160 |
Eslatma: Yuqoridagi qiymatlar texnik tanlov uchun ma’lumotdir. Agar loyiha talablari ro’yxatdagi doiradan tashqari bo’lsa, yakuniy parametrlar ishlab chiqaruvchi va xaridor o’rtasidagi kelishuv asosida tasdiqlanishi kerak. Nomplastinka ma’lumotlari, tasdiqlangan chizmalar va zavod test hisobotlari ustunlik qiladi.
Konstruktsiya havolasi
| Konstruktsiya | Muhandislik maqsadi |
Tanlov Eslatma |
|---|---|---|
| 185b | Yaxshilangan terminal bo’shlig’iga ega o’rta tayanch korpusi | Ixcham 150b modellaridan ko’proq sim va magistral bo’shlig’ini talab qiluvchi kommutatsion apparatlar uchun mos. |
| 2S | Ikkita mustaqil sekundar zanjir | O’lchash va himoya funksiyalarini ajratish uchun mos. |
| 12kV sinfi | Xalqaro MV kommutatsion apparat kuchlanish sinfi | 10kV, 11kV va 12kV sinfli elektr tizimlari uchun ishlatiladi. |
Xizmat ko’rsatish sharoitlari
- O’rnatish joyi: ichki o’rta kuchlanishli kommutatsion apparat
- Tizim kuchlanishi: 10kV, 11kV va 12kV sinfli tarmoqlar
- Nominal chastota: 50Hz / 60Hz
- Atrof-muhit harorati: -5°C dan +40°C gacha
- O’rnatish muhiti kuchli vibratsiya, o’tkazuvchan chang, korroziyaviy gaz, portlovchi muhit, og’ir ifloslanish va noaniq kondensatsiyadan xoli bo’lishi kerak.
- Yuqori balandlik, namlik, sohil, yuqori ifloslanish yoki maxsus kommutatsion apparat sharoitlari uchun buyurtma berishdan oldin texnik tasdiqlash talab qilinadi.
Standartlar va moslik
LZZBJ9-12/185b/2S tok transformatori GB 20840.2-2014, IEC 61869-2:2012 va maxsus loyiha talablari asosida yetkazib berilishi mumkin. IECga yo’naltirilgan xalqaro loyihalar uchun u 12/42/75kV izolyatsiya koordinatsiyasi bilan 12kV sinfli ichki epoksidli quyilgan TT sifatida pozitsiyalashishi mumkin. Rutin testlar odatda nisbat testi, polarlik tekshiruvi, aniqlik testi, dielektrik bardosh testi va tashqi ko’rinish inspeksiyasini o’z ichiga oladi.
O’rnatish va o’lchamlar
Mahsulot yuqori birlamchi terminal va pastki sekundar terminal tartibi bilan ichki tayanch turidagi konstruktsiyani qabul qiladi. 185b korpusi birlamchi terminal oraliq masofasi, magistral yo’naltirish, asosiy mahkamlash teshiklari va sekundar terminalga kirish uchun kabinetni tekshirishni talab qiladi. Kommutatsion apparat ishlab chiqarish yoki almashtirishdan oldin tasdiqlangan kontur chizmasidan foydalanilishi kerak.
O’lchamlar
| Element | O’lcham / Eslatma |
|---|---|
| Konstruktsiya kodi | 185b tayanch turidagi dizayn |
| Sekundar sxema | 2S ikkita sekundar tartibi |
| Birlamchi terminal tartibi | Joriy nisbat va tasdiqlangan chizmaga ko’ra tasdiqlanadi |
| Sekundar terminal tartibi | Chizmaga ko’ra pastki terminal bloki / terminal qutisi |
| Mahkamlash teshiklari | Kontur chizmasiga ko’ra tasdiqlanadi |
| Chizmani tasdiqlash | Kommutatsion apparat ishlab chiqarish yoki almashtirishdan oldin talab qilinadi |
Xavfsizlik eslatmalari
- O’rnatishdan oldin model, tok nisbati, sekundar tok, aniqlik kombinatsiyasi, nominal quvvat va izolyatsiya darajasini tasdiqlang.
- Montajdan oldin o’rnatish maydoni, magistral ulanishi, birlamchi terminal joylashuvi, sekundar terminal sxemasi va fazalar orasidagi bo’shliqni tekshiring.
- Sim tortishdan oldin har bir sekundar zanjir hisoblash, o’lchash yoki himoya uchun ishlatilishini tasdiqlang.
- P1/P2 va sekundar terminallarni polarlik belgilariga va loyiha sim sxemasiga muvofiq ulang.
- Tok transformatorining sekundar zanjiri birlamchi zanjir kuchlanish ostida bo’lganda ochiq zanjir bo’lishi mumkin emas.
- Hisoblagich yoki releni uzishdan oldin tegishli sekundar zanjirni tasdiqlangan qisqa tutashuv terminal bloki orqali qisqa tutashuvga ulang.
- O’rnatish va texnik xizmat ko’rsatish malakali o’rta kuchlanishli elektr xodimlari tomonidan amalga oshirilishi kerak.
Buyurtma ma’lumotlari
- Mahsulot modeli: LZZBJ9-12/185b/2S
- Nominal birlamchi tok va nominal sekundar tok
- Har bir sekundar o’ram uchun aniqlik sinfi kombinatsiyasi va nominal quvvat
- Nominal izolyatsiya darajasi va qo’llaniladigan IEC / GB standarti
- Talab qilinadigan qisqa muddatli issiqlik tok va dinamik tok
- Sekundar o’ram funksiyasi, terminal belgilari va sim sxemasi talabi
- Kommutatsion apparat sxemasi, o’rnatish o’lchamlari va birlamchi terminal yo’nalishi
- Miqdori, sertifikatlar, rutin test hisobotlari, yorliqlash va qadoqlash talablari
Tanlov qo’llanmasi
- Konstruktsiyani tasdiqlang: Kommutatsion apparat ikkita sekundar chiqishli o’rta kenglikdagi 185b tayanch TT ni talab qilganda LZZBJ9-12/185b/2S dan foydalaning.
- Sekundar funksiyalarni aniqlang: Aniqlik sinflarini tanlashdan oldin birinchi va ikkinchi o’ramlarni o’lchash, hisoblash yoki himoya uchun ajrating.
- Nisbatni tanlang: Liniya yuklamasiga, hisoblash diapazoniga va rele sozlamalariga ko’ra nominal birlamchi tokni tanlang.
- Yuklamani tekshiring: Har bir o’ram uchun hisoblagich yuklamasi, rele yuklamasi va sekundar kabel qarshiligini hisoblang.
- Himoya vazifasini tekshiring: Rele sozlamalari va tizim nosozlik darajasiga ko’ra 10P yoki boshqa himoya talablari tasdiqlang.
- Kabinet mosligini ko’rib chiqing: Magistral oraliq masofasi, terminal bo’shlig’i, mahkamlash teshiklari va sekundar sim tortish maydonini tasdiqlang.
- Hujjatlarni tasdiqlang: Ishlab chiqarishdan oldin kontur chizmasi, terminal sxemasi, nomplastinka ma’lumotlari va test sertifikati talablari tasdiqlang.
