Produk Oorsig
Die LFS-10 / LFSB-10 / LFS-10Q / LFSB-10Q stroomtransformator, ook verwys as LZZB-10 / LZZBJ-10 in sommige skakelaarinstallasies, is ‘n binnenshuise enkelfase epoksiehars gegote stroomtransformator vir middelspannings kragstelsels. Dit is ontwerp vir stroommeting, elektriese energiemeting, voedingmonitering en relaisbeskerming in 10kV, 11kV en 12kV klasse binnenshuise skakelaarinstallasies met ‘n nominale frekwensie van 50Hz of 60Hz.
Die produk gebruik ‘n volledig ingeslote pos-tipe epoksiehars gietstruktuur. Die primêre wikkeling, sekondêre wikkeling en magnetiese kern is ingekapsuleer in die harsliggaam, wat isolasieprestasie, vogweerstand, anti-vervuilingsvermoë en kompakte installasie bied. Die produk is klein en liggewig, en kan in verskillende monteeringsrigtings geïnstalleer word volgens kabinetuitleg en busbar rangskikking. Die B-weergawe word gebruik waar beskermingsklasprestasie vereis word, en die Q-weergawe dui op versterkte isolasiekonfigurasie.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Epoksiehars Gegote Volledig Ingeslote Stroomtransformator |
| Modelreeks | LFS-10 / LFSB-10 / LFS-10Q / LFSB-10Q / LZZB-10 / LZZBJ-10 |
| Produkstruktuur | Binnenshuise enkelfase, ingeslote-tipe, epoksiehars gegote, pos-tipe stroomtransformator |
| Spanningsklas | 10kV, 11kV en 12kV middelspanningsstelsels |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale sekondêre stroom | 5A of 1A volgens projekvereiste |
| Toepassingstipe | Stroommeting, energiemeting, relaisbeskerming en skakelaarmonitering |
| Installasieplek | Binnenshuise metaalgekleeërde skakelaars, handkarretjie-skakelaars en middelspanningsverspreidingskaste |
| Toepaslike standaard | IEC 61869-1 / IEC 61869-2; IEC 60044-1 kan vir erfgoodprojekte verwys word |

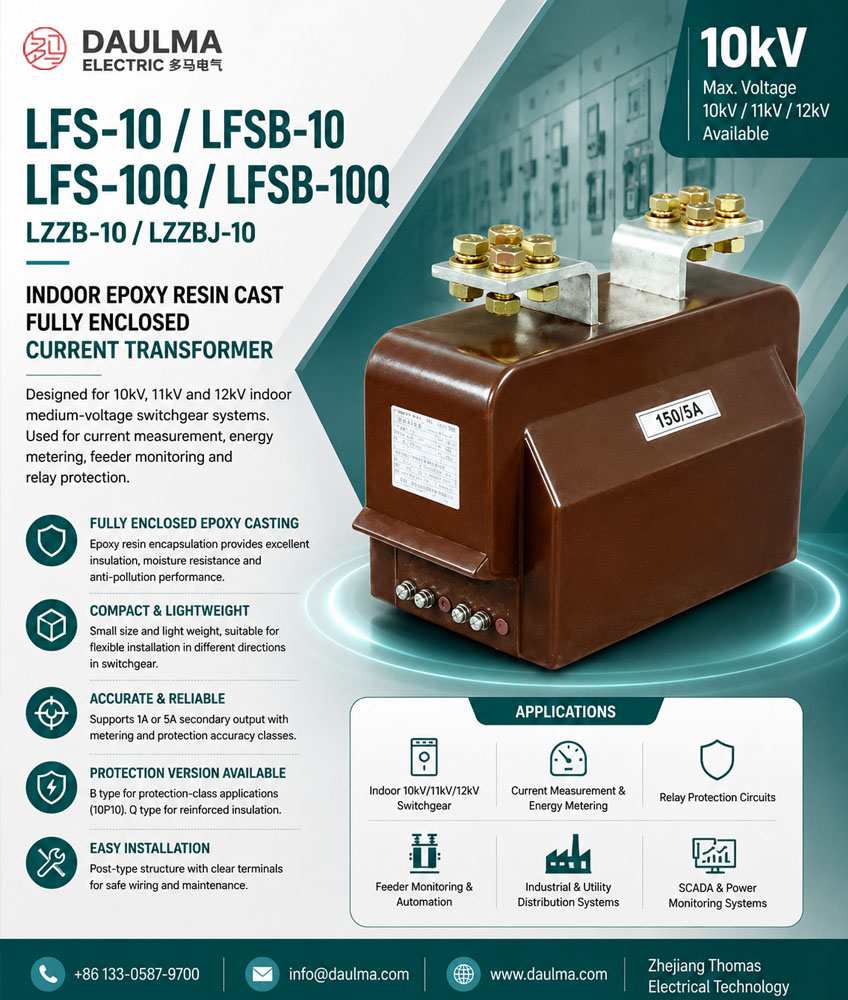

Produk Vertoning
Hoof Toepassings
- 10kV, 11kV en 12kV binnenshuise middelspanningsverspreidingsstelsels
- Metaalgekleeërde skakelaars en handkarretjie-tipe skakelaar samestellings
- Stroommeting en elektriese energiemeting stroombane
- Relaisbeskerming stroombane wat 10P akkuraatheidprestasie vereis
- Industriële substasies, nutsverspreidingskamers en kommersiële kragverspreidingskaste
- Kragmonitering, SCADA en energiebestuurstelsels wat geïsoleerde ST sekondêre seine vereis
Sleutel Tegniese Eienskappe
- Volledig ingeslote epoksiegietwerk: Die primêre wikkeling, sekondêre wikkeling en kern is ingekapsuleer in epoksiehars vir isolasiestabiliteit, vogweerstand en anti-vervuilingsprestasie.
- Pos-tipe kompakte struktuur: Die produk is klein, liggewig en geskik vir buigsame installasie in verskillende skakelaarposisies en rigtings.
- Beskermingsweergawe beskikbaar: LFSB-10 / LFSB-10Q en LZZBJ-10 word gebruik vir beskermingsklas toepassings waar 10P prestasie vereis word.
- Versterkte isolasie opsie: Q-tipe modelle soos LFS-10Q en LFSB-10Q is beskikbaar wanneer versterkte isolasiekonfigurasie vereis word.
- 1A of 5A sekondêre uitset: Sekondêre uitset kan gekies word volgens meter, relais, kabel lengte en las berekening.
- Metings- en beskermingskombinasies: Tipiese akkuraatheidkombinasies sluit in 0.2/0.2, 0.5/0.5, 0.2/0.5, 0.2/10P10 en 0.5/10P10.
Werkingsbeginsel
Die LFS(B)-10 stroomtransformator werk volgens elektromagnetiese induksie. Primêre stroom wat deur die primêre wikkeling vloei, genereer magnetiese vloed in die kern, en die sekondêre wikkeling lewer ‘n proporsionele stroomsein aan meters, relaisse of moniteringsapparate. Die epoksiehars gietliggaam bied isolasie tussen die middelspannings primêre stroombaan en die laespannings sekondêre stroombaan.
Vir metingtoepassings moet die ST die vereiste verhoudingsakkuraatheid en faseskuif onder die nominale las handhaaf. Vir beskermingstoepassings moet die 10P wikkeling ‘n betroubare sekondêre stroomsein lewer tydens fout-stroomtoestande en koördineer met relaisinstellings, nominale las en akkuraatheidgrensfaktor.
Model Aanduiding
Die model aanduiding identifiseer die stroomtransformatorstruktuur, skakelaartoepassing, beskermingskonfigurasie, spanningsklas en versterkte isolasie opsie.
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| F | Ingeslote tipe |
| S | Vir skakelaar van handkarretjie / handkarretjie-tipe skakelaartoepassing |
| B | Voor beskermingskonfigurasie |
| 10 | Spanningsgraad, kV; toepaslik vir 10kV stelsels en 12kV isolasiekoördinasieprojekte |
| Q | Versterkte isolasiekonfigurasie |
Modeldekking: Hierdie produkbladsy dek LFS-10, LFSB-10, LFS-10Q, LFSB-10Q, LZZB-10 en LZZBJ-10. Die finale model moet bevestig word volgens skakelaartipe, beskermingsvereiste, isolasiekonfigurasie, stroomverhouding, sekondêre uitset en goedgekeurde buitelyn tekening.
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklas | 10kV / 11kV / 12kV middelspanningsstelsels |
| Hoogste spanning vir toerusting | 12kV klas |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale primêre stroom | 5A tot 1000A verwysingsreeks; aangepaste verhoudings beskikbaar volgens projekvereiste |
| Nominale sekondêre stroom | 5A of 1A |
| Akkuraatheidklas kombinasie | 0.2 / 0.2, 0.5 / 0.5, 0.2 / 0.5, 0.2 / 10P10, 0.5 / 10P10 |
| Nominale uitset | 10VA / 15VA / 20VA volgens model en sekondêre kernkonfigurasie |
| Beskermingsakkuraatheidklas | 10P10 of projeks-spesifieke beskermingsklas |
| Gedeeltelike ontladingstoets | Beskikbaar volgens IEC 61869 projekvereiste |
| Verontreinigingsklas | Klas II verwysing vir binnenshuise toepassing |
| Isolasie medium | Epoksiehars gietisolering |
| Toepaslike standaard | IEC 61869-1 / IEC 61869-2; IEC 60044-1 kan vir erfgoodspesifikasie verwys word |
Wikkelinge & Terminaal Merking
Die LFS(B)-10 stroomtransformator kan verskaf word met meting, meting, beskerming of gekombineerde sekondêre wikkelingkonfigurasies. Terminaal merkings moet bevestig word volgens die goedgekeurde bedradingdiagram en sekondêre kernkonfigurasie.
| Terminaal Merking | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Die verwysings primêre stroomrigting word normaalweg gedefinieer van P1 na P2. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Word gewoonlik gebruik vir meting, meting of die eerste gespesifiseerde sekondêre kern. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Word gewoonlik gebruik vir relaisbeskerming of ‘n addisionele sekondêre stroombaan wanneer dit vereis word. |
| Sekondêre terminaal deksel | Sekondêre bedrading beskerming | Terminaal deksel ondersteun veiliger bedrading inspeksie en verminder perongeluk kontak risiko. |
Terminaal merkings volg standaard ST polariteitskonvensies. Korrekte terminaal identifikasie moet nagekom word om metingakkuraatheid, relais rigting oordeel en beskermingsprestasie te verseker. Die sekondêre stroombaan mag nie oopgemaak word wanneer die primêre stroombaan onder spanning is nie.
Nominale Stroom, Akkuraatheid en Kortsluit Weerstand Verwysing
| Model | Rated
Primary Current (A) |
Accuracy
Class Combination |
Rated
Output 0.2 (VA) |
Rated
Output 0.5 (VA) |
Rated
Output 10P10 (VA) |
Short-Time
Thermal Current |
Rated
Dynamic Current |
|---|---|---|---|---|---|---|---|
| LFS-10 / LZZB-10 LFS-10Q |
5–200 | 0.2 / 0.2 0.5 / 0.5 0.2 / 0.5 0.2 / 10P10 0.5 / 10P10 |
10 | 10 | 15 | 80 × I1n | 200 × I1n |
| 300 | 21kA | 50kA | |||||
| 400 | 24kA | 60kA | |||||
| 600 | 30kA | 70kA | |||||
| 800 | 40kA | 75kA | |||||
| 1000 | |||||||
| LFSB-10 / LZZBJ-10 LFSB-10Q |
5–200 | 0.2 / 10P10 0.5 / 10P10 |
10 | 10 | 20 | 80 × I1n | 200 × I1n |
| 300 | 21kA | 50kA | |||||
| 400 | 24kA | 60kA | |||||
| 600 | 30kA | 70kA | |||||
| 800 | 40kA | 75kA | |||||
| 1000 |
Nota: Die tabel is vir voorlopige tegniese seleksie. Indien die sekondêre stroom 1A is, of indien die versoekte parameters die gelysde reeks oorskry, moet finale stroomverhouding, akkuraatheidklas, nominale uitset, termiese stroom, dinamiese stroom, terminaal rangskikking en toetsvereistes bevestig word deur tegniese ooreenkoms.
10P Akkuraatheid Grensfaktor Verwysing
Die volgende kromme verwysing word gebruik om die verhouding tussen 10P akkuraatheid grensfaktor en gekoppelde sekondêre las te evalueer. Die werklike beskermingsprestasie hang af van stroomverhouding, sekondêre wikkelingontwerp, las, relais insetimpedansie, kabel weerstand en die gekose beskermingsakkuraatheidklas.
| Curve
Group |
Applicable
Models |
Typical
Current Ratios |
Engineering
Use |
|---|---|---|---|
| LFS-10 10P curve | LFS-10 / LZZB-10 / LFS-10Q | 5–200/5, 300/5, 400/5, 600/5, 800/5, 1000/5 | Gebruik vir nagaan van 10P akkuraatheid grensfaktor onder verskillende sekondêre las waardes. |
| LFSB-10 10P curve | LFSB-10 / LZZBJ-10 / LFSB-10Q | 75–400/5, 600/5, 800/5, 1000/5, 1500/5 reference groups | Gebruik vir beskermingsklas ST seleksie waar hoër las of verskillende relais instellings vereis word. |
Beskermingsklas seleksie moet nie slegs gebaseer word op stroomverhouding nie. Die gekoppelde las en relais vereiste moet saam nagegaan word met die 10P akkuraatheid grensfaktor kromme of fabrieks tegniese data.
Diensvoorwaardes
- Installasieplek: binnenshuise middelspannings skakelaars
- Stelselspanning: 10kV, 11kV of 12kV klas
- Nominale frekwensie: 50Hz / 60Hz
- Nominale isolasievlak: 12/42/75kV
- Hoogte bo seevlak: nie meer as 1000m onder standaard diensvoorwaardes nie
- Omgewingstemperatuur: -5°C tot +40°C
- Relatiewe humiditeit: minder as 85% by 20°C onder verwysingsvoorwaardes
- Die produk het vibrasieweerstand geskik vir skakelaartoepassings volgens projektoetsvereistes.
- Die installasie-omgewing moet vry wees van ernstige vervuiling, korrosiewe gas, ontplofbare medium, abnormale kondensasie en swaar geleidende stof.
Standaarde en Nakoming
Die LFS-10 / LFSB-10 / LFS-10Q / LFSB-10Q / LZZB-10 / LZZBJ-10 stroomtransformator kan verskaf word volgens IEC 61869-1 en IEC 61869-2. IEC 60044-1 kan vir erfgoodprojekspesifikasies verwys word. Routynetoetse, dielektriese toetse, polariteitsverifikasie, verhoudingtoets, akkuraatheidtoets, gedeeltelike ontladingstoets en isolasieweerstandtoets moet bevestig word volgens die finale tegniese ooreenkoms.
Installasie en Afmetings
Die LFS(B)-10 reeks is ontwerp vir binnenshuise handkarretjie of metaalgekleeërde skakelaarinstallasie. Die gegote-hars liggaam, primêre terminale, sekondêre terminaal deksel, basis monteeringsgate, terminaal rigting en installasie vryruimtes moet bevestig word volgens die goedgekeurde buitelyn tekening voor skakelaarontwerp of massaproduksie.
Struktuur & Afmetings
| Item | Seleksie Nota |
|---|---|
| Meganiese variante | LFS-10 / LFSB-10 / LFS-10Q / LFSB-10Q / LZZB-10 / LZZBJ-10 |
| Skakelaartoepassing | Handkarretjie skakelaars, metaalgekleeërde skakelaars en binnenshuise middelspanningskaste |
| Primêre terminale | P1 / P2 terminaal rangskikking volgens goedgekeurde tekening |
| Sekondêre terminale | 1S1 / 1S2 en opsionele 2S1 / 2S2 volgens sekondêre kernkonfigurasie |
| Monteeringsbasis | Basisplaat en monteeringsgate volgens buitelyn tekening |
| Tekening bevestiging | Finale buitelyn, terminaal rigting en monteeringsafmetings moet bevestig word voor skakelaarproduksie |
Installasie en Veiligheidsnotas
- Bevestig die model, spanningsklas, stroomverhouding, sekondêre stroom, akkuraatheidklas, las, isolasievlak en kortsluit weerstand vereiste voor installasie.
- Kontroleer skakelaar monteeringsruimte, primêre terminaal verbinding, fase vryruimte, aarding rangskikking en onderhoud toegang teen die goedgekeurde tekening.
- Koppel primêre en sekondêre terminale volgens die terminaal merkings en projek bedrading diagram.
- Die sekondêre stroombaan van ‘n stroomtransformator mag nie oopgelaat word wanneer die primêre stroombaan onder spanning is nie.
- Tydens meter of relais onderhoud, kortsluit die ST sekondêre stroombaan voor enige sekondêre bedrading losgemaak word.
- Sekondêre aarding moet die projekspesifikasie en plaaslike elektriese veiligheidsvereistes volg.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer u bestel of ‘n kwotasie aanvra:
- Produkmodel: LFS-10, LFSB-10, LFS-10Q, LFSB-10Q, LZZB-10 of LZZBJ-10
- Stelselspanning: 10kV, 11kV of 12kV
- Nominale primêre stroom / stroomtransformasieverhouding
- Nominale sekondêre stroom: 1A of 5A
- Akkuraatheidklas kombinasie en nominale uitset vir elke sekondêre kern
- Beskermingsklas en 10P akkuraatheid grensfaktor vereiste
- Kortsluit weerstand vereiste: korttyd termiese stroom en dinamiese stroom
- Isolasievlak en toepaslike IEC standaard
- Skakelaartipe, handkarretjie uitleg, terminaal rigting en vereiste buitelyn tekening
- Hoeveelheid, etikettering, sertifikate, routynetoetsverslae en verpakkingsvereistes
- Spesiale aangepaste stroomverhouding, sekondêre wikkeling, las of terminaal rangskikking vereistes
Seleksie Riglyne
- Bevestig stelselspanning: Kies hierdie ST vir binnenshuise 10kV, 11kV of 12kV skakelaars wat 12kV-klas isolasiekoördinasie gebruik.
- Bevestig modelvariant: Gebruik LFS-10 / LZZB-10 vir standaard meting en meting toepassings; gebruik LFSB-10 / LZZBJ-10 waar beskermingsklas uitset vereis word; gebruik Q-tipe modelle wanneer versterkte isolasie gespesifiseer word.
- Bevestig stroomverhouding: Kies die primêre stroom volgens voedinglas, kontinue bedryfsstroom en relaisbeskerming instel reeks.
- Bevestig sekondêre stroom: Kies 5A of 1A volgens die meter, relais, kabel lengte en sekondêre las berekening.
- Verifieer 10P prestasie: Vir beskerming stroombane, kontroleer die 10P akkuraatheid grensfaktor teen die gekoppelde las met behulp van die kromme data of vervaardiger tegniese data.
- Kontroleer kortsluit weerstand: Verseker dat die korttyd termiese stroom en nominale dinamiese stroom die skakelaar fout-stroomvlak ontmoet.
- Bevestig tekene: Verifieer buitelyn afmetings, terminaal rigting, monteeringsgate en fase vryruimtes voor produksie.
