محول التيار المصهور من راتنج الإيبوكسي LFSB-10، LFSB-10Q، LZZB(J)-10

نظرة عامة على المنتج

محول التيار LFS-10 / LFSB-10 / LFS-10Q / LFSB-10Q، والمعروف أيضًا باسم LZZB-10 / LZZBJ-10 في بعض تطبيقات الخلايا الكهربائية، هو محول تيار أحادي الطور داخلي مسبوك بالراتنج الإيبوكسي لأنظمة الطاقة المتوسطة الجهد. تم تصميمه لقياس التيار، وقياس الطاقة الكهربائية، ومراقبة الدوائر الفرعية، والحماية المرحلية في أنظمة الخلايا الداخلية بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت وبتردد مصنّف يبلغ 50 هرتز أو 60 هرتز.

يعتمد المنتج هيكلًا مسبوكًا بالراتنج الإيبوكسي من النوع العمودي مغلق بالكامل. يتم تغليف لفّة الجهد الأولي ولفّة الجهد الثانوي والنواة المغناطيسية داخل جسم الراتنج، مما يوفر أداءً عاليًا في العزل، ومقاومة للرطوبة، وقدرة على مقاومة التلوث، وتركيبًا مدمجًا. المنتج صغير الحجم وخفيف الوزن، ويمكن تركيبه باتجاهات تركيب مختلفة وفقًا لتخطيط الخزانة وترتيب القضبان النحاسية. يستخدم الإصدار B عند الحاجة إلى أداء فئة الحماية، بينما يشير الإصدار Q إلى تكوين عزل معزّز.

نوع المنتج

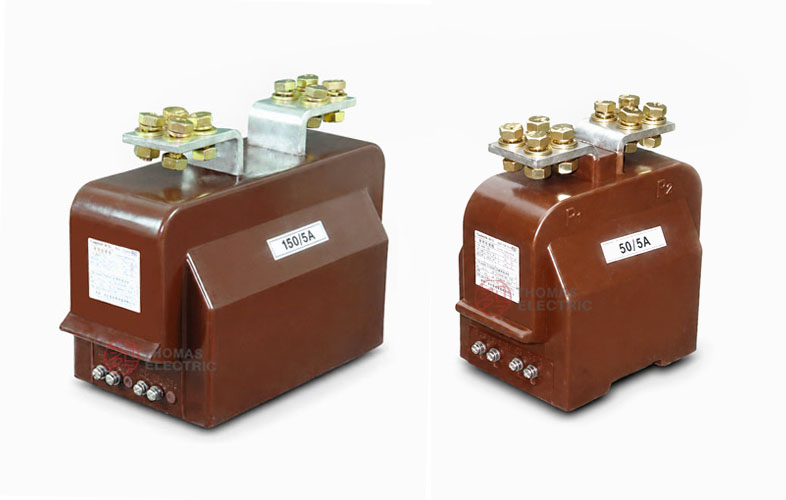

عرض المنتج

التطبيقات الرئيسية

• أنظمة التوزيع الداخلية للجهد المتوسط 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
• مجموعات الخلايا الكهربائية ذات الغلاف المعدني والخلايا الكهربائية ذات العربة المتحركة
• دوائر قياس التيار وقياس الطاقة الكهربائية
• دوائر الحماية المرحلية التي تتطلب دقة أداء 10P
• محطات التحويل الصناعية، وغرف التوزيع التابعة لشركات الكهرباء، وخزائن توزيع الطاقة التجارية
• أنظمة مراقبة الطاقة وأنظمة SCADA وأنظمة إدارة الطاقة التي تتطلب إشارات ثانوية معزولة من محولات التيار

الميزات التقنية الرئيسية

• السبك الإيبوكسي المغلق بالكامل: يتم تغليف اللفة الأولية واللفة الثانوية والنواة داخل راتنج الإيبوكسي لضمان استقرار العزل، ومقاومة الرطوبة، وأداء مقاومة التلوث.
• هيكل عمودي مدمج: المنتج صغير الحجم وخفيف الوزن، ومناسب للتركيب المرن في مواقع واتجاهات مختلفة داخل الخلايا الكهربائية.
• متاح بإصدار الحماية: تُستخدم الموديلات LFSB-10 / LFSB-10Q وLZZBJ-10 في تطبيقات فئة الحماية التي تتطلب أداءً بدقة 10P.
• خيار العزل المعزّز: تتوفر موديلات من النوع Q مثل LFS-10Q وLFSB-10Q عند الحاجة إلى تكوين عزل معزّز.
• إخراج ثانوي 1 أمبير أو 5 أمبير: يمكن اختيار الإخراج الثانوي وفقًا للمقاييس، والمرحلات، وطول الكابل، وحساب الحمل.
• تركيبات القياس والحماية: تشمل تركيبات الدقة النموذجية 0.2/0.2، 0.5/0.5، 0.2/0.5، 0.2/10P10، و0.5/10P10.

مبدأ العمل

يعمل محول التيار LFS(B)-10 وفقًا لمبدأ الحث الكهرومغناطيسي. يولد التيار الأولي المار عبر اللفة الأولية تدفقًا مغناطيسيًا في النواة، وتُخرِج اللفة الثانوية إشارة تيار متناسبة إلى أجهزة القياس أو المرحلات أو أجهزة المراقبة. يوفر جسم السبك بالإيبوكسي العزل بين دائرة الجهد المتوسط الأولية ودائرة الجهد المنخفض الثانوية.

لتطبيقات القياس، يجب أن يحافظ محول التيار على دقة النسبة والإزاحة الطورية المطلوبتين تحت الحمل المصنّف. ولتطبيقات الحماية، يجب أن توفر لفّة 10P إشارة تيار ثانوية موثوقة أثناء ظروف تيار العطل، وأن تتوافق مع إعدادات المرحلات، والحمل المصنّف، ومعامل حدود الدقة.

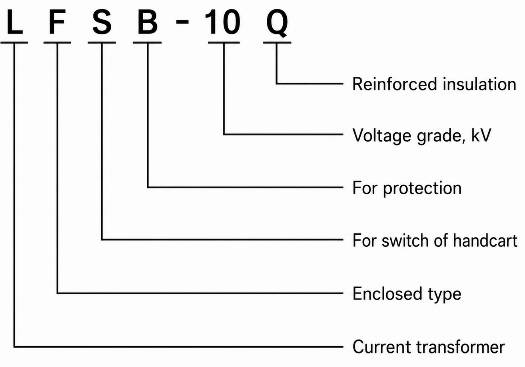

ترميز الموديل

يحدد ترميز الموديل هيكل محول التيار، وتطبيق الخلية الكهربائية، وتكوين الحماية، وفئة الجهد، ووجود خيار العزل المعزّز.

تغطية الموديلات: تغطي صفحة هذا المنتج الموديلات LFS-10 وLFSB-10 وLFS-10Q وLFSB-10Q وLZZB-10 وLZZBJ-10. يجب تأكيد الموديل النهائي وفقًا لنوع الخلية الكهربائية، ومتطلبات الحماية، وتكوين العزل، ونسبة التيار، والإخراج الثانوي، والمخطط العام المعتمد.

البيانات التقنية

اللفات وترميز الأطراف

يمكن تزويد محول التيار LFS(B)-10 بتكوينات لفات ثانوية للقياس أو القياس أو الحماية أو تركيبات مدمجة. يجب تأكيد ترميز الأطراف وفقًا لمخطط الأسلاك المعتمد وتكوين النواة الثانوية.

يتبع ترميز الأطراف اتفاقيات القطبية القياسية لمحولات التيار. يجب مراعاة تحديد الأطراف بشكل صحيح لضمان دقة القياس، وتحديد اتجاه المرحلات، وأداء الحماية. لا يجوز ترك الدائرة الثانوية مفتوحة أثناء تشغيل الدائرة الأولية.

التيار المصنّف، والدقة، ومرجع تحمل القصر

ملاحظة: الجدول لأغراض الاختيار التقني الأولي. إذا كان التيار الثانوي 1 أمبير، أو إذا تجاوزت المعلمات المطلوبة النطاق المذكور، فيجب تأكيد نسبة التيار النهائية، ودرجة الدقة، والإخراج المصنّف، والتيار الحراري، والتيار الديناميكي، وترتيب الأطراف، ومتطلبات الاختبار بموجب اتفاقية تقنية.

مرجع معامل حدود دقة 10P

يُستخدم مرجع المنحنى التالي لتقييم العلاقة بين معامل حدود دقة 10P والحمل الثانوي المتصل. يعتمد الأداء الفعلي للحماية على نسبة التيار، وتصميم اللفة الثانوية، والحمل، ومقاومة إدخال المرحلات، ومقاومة الكابل، ودرجة دقة الحماية المختارة.

يجب ألا يعتمد اختيار فئة الحماية فقط على نسبة التيار. يجب التحقق من الحمل المتصل ومتطلبات المرحلات معًا باستخدام منحنى معامل حدود دقة 10P أو البيانات التقنية من المصنع.

ظروف التشغيل

• موقع التركيب: خلايا كهربائية داخلية للجهد المتوسط
• جهد النظام: فئة 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت
• التردد المصنّف: 50 هرتز / 60 هرتز
• مستوى العزل المصنّف: 12/42/75 كيلوفولت
• الارتفاع: لا يزيد عن 1000 متر في ظروف التشغيل القياسية
• درجة حرارة المحيط: من -5°م إلى +40°م
• الرطوبة النسبية: أقل من 85% عند 20°م في الظروف المرجعية
• يتمتع المنتج بمقاومة للاهتزاز مناسبة لتطبيقات الخلايا الكهربائية وفقًا لمتطلبات اختبار المشروع.
• يجب أن تكون بيئة التركيب خالية من التلوث الشديد، والغازات المسببة للتآكل، والوسط المتفجر، والتكاثف غير الطبيعي، والغبار الموصل الثقيل.

المعايير والامتثال

يمكن تزويد محول التيار LFS-10 / LFSB-10 / LFS-10Q / LFSB-10Q / LZZB-10 / LZZBJ-10 وفقًا لمعيارَيْ IEC 61869-1 وIEC 61869-2. يمكن الرجوع إلى IEC 60044-1 للمواصفات الخاصة بالمشاريع القديمة. يجب تأكيد الاختبارات الروتينية، واختبارات العزل الكهربائي، والتحقق من القطبية، واختبار النسبة، واختبار الدقة، واختبار التفريغ الجزئي، واختبار مقاومة العزل وفقًا للاتفاقية التقنية النهائية.

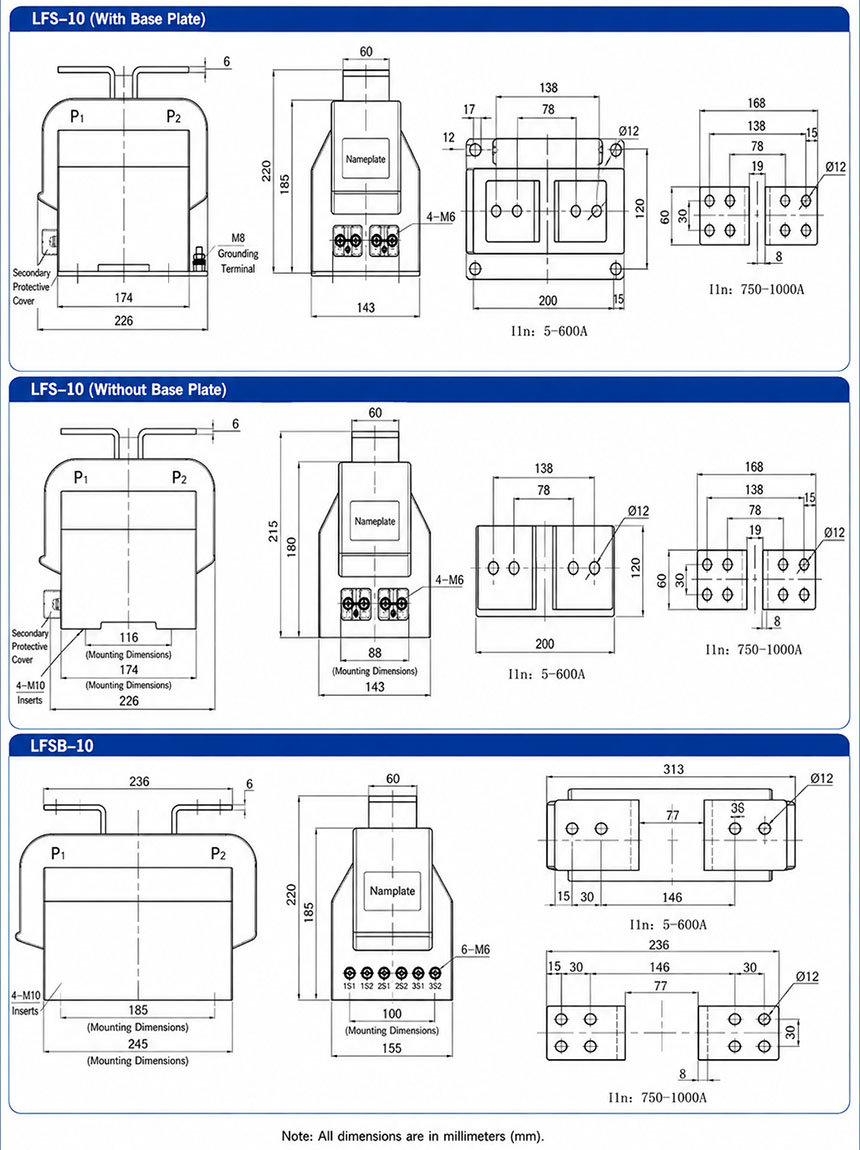

التركيب والأبعاد

تم تصميم سلسلة LFS(B)-10 للتركيب في خلايا كهربائية داخلية ذات عربة متحركة أو غلاف معدني. يجب تأكيد جسم السبك بالراتنج، والأطراف الأولية، وغطاء طرف الثانوي، وفتحات تثبيت القاعدة، واتجاه الأطراف، والمسافات البينية للتركيب وفقًا للمخطط العام المعتمد قبل تصميم الخلية الكهربائية أو الإنتاج الكمي.

الهيكل والأبعاد

ملاحظات التركيب والسلامة

• تأكد من الموديل، وفئة الجهد، ونسبة التيار، والتيار الثانوي، ودرجة الدقة، والحمل، ومستوى العزل، ومتطلبات تحمل القصر قبل التركيب.
• تحقق من مساحة تركيب الخلية الكهربائية، وتوصيل الأطراف الأولية، والمسافة البينية للطور، وترتيب التأريض، وسهولة الوصول للصيانة مقابل المخطط المعتمد.
• وصّل الأطراف الأولية والثانوية وفقًا لترميز الأطراف ومخطط أسلاك المشروع.
• لا يجوز ترك دائرة الثانوي لمحول التيار مفتوحة أثناء تشغيل الدائرة الأولية.
• أثناء صيانة العداد أو المرحلات، قصّر دائرة الثانوي لمحول التيار قبل فصل أي أسلاك ثانوية.
• يجب أن يتبع التأريض الثانوي مواصفات المشروع ومتطلبات السلامة الكهربائية المحلية.
• يجب أن يتم التركيب والصيانة بواسطة موظفين مؤهلين في مجال الكهرباء للجهد المتوسط.

معلومات الطلب

يرجى تقديم المعلومات التالية عند الطلب أو طلب عرض سعر:

• موديل المنتج: LFS-10 أو LFSB-10 أو LFS-10Q أو LFSB-10Q أو LZZB-10 أو LZZBJ-10
• جهد النظام: 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت
• التيار الأولي المصنّف / نسبة تحويل التيار
• التيار الثانوي المصنّف: 1 أمبير أو 5 أمبير
• تركيبة درجة الدقة والإخراج المصنّف لكل نواة ثانوية
• فئة الحماية ومتطلبات معامل حدود دقة 10P
• متطلبات تحمل القصر: التيار الحراري اللحظي والتيار الديناميكي
• مستوى العزل والمعيار الدولي المطبق
• نوع الخلية الكهربائية، وتخطيط العربة المتحركة، واتجاه الأطراف، والمخطط العام المطلوب
• الكمية، والملصقات، والشهادات، وتقارير الاختبارات الروتينية، ومتطلبات التغليف
• متطلبات مخصصة خاصة بالنسبة التيار، أو اللفة الثانوية، أو الحمل، أو ترتيب الأطراف

إرشادات الاختيار

1. تأكيد جهد النظام: اختر هذا المحول للخلايا الداخلية بجهد 10 كيلوفولت أو 11 كيلوفولت أو 12 كيلوفولت باستخدام تنسيق عزل فئة 12 كيلوفولت.
2. تأكيد نوع الموديل: استخدم LFS-10 / LZZB-10 للتطبيقات القياسية للقياس والقياس؛ واستخدم LFSB-10 / LZZBJ-10 عند الحاجة إلى إخراج فئة الحماية؛ واستخدم موديلات النوع Q عند تحديد العزل المعزّز.
3. تأكيد نسبة التيار: اختر التيار الأولي وفقًا لحمل الدائرة الفرعية، والتيار التشغيلي المستمر، ونطاق إعدادات الحماية المرحلية.
4. تأكيد التيار الثانوي: اختر 5 أمبير أو 1 أمبير وفقًا للعداد، والمرحلات، وطول الكابل، وحساب الحمل الثانوي.
5. التحقق من أداء 10P: للدوائر الواقية، تحقق من معامل حدود دقة 10P مقابل الحمل المتصل باستخدام بيانات المنحنى أو البيانات التقنية من المصنع.
6. التحقق من تحمل القصر: تأكد من أن التيار الحراري اللحظي والتيار الديناميكي المصنّف يفيان بمستوى تيار العطل في الخلية الكهربائية.
7. تأكيد المخططات: تحقق من الأبعاد العامة، واتجاه الأطراف، وفتحات التثبيت، والمسافات البينية للطور قبل الإنتاج.
