LFS-10Q፣ LFSB-10፣ LFSZ6-10 ኮምፓክት ኤፖክሲ የካስት-ሪዚን የአሁን ትራንስፎርመር

የምርት አጠቃላይ እይታ

LFS-10Q / LFSB-10 / LFSZ-10 የአሁን ማጣሪያ ትንሽ መጠን ያለው፣ ውስጥ የሚገነባ ኤፖክሲ የተሰራ የመካከለኛ ግፊት የአሁን ማጣሪያ ሲሆን የ 11kV ደረጃ ስዊችግዚር ለመጠቀም የተዘጋጀ ነው። በውስጥ ያሉ የAC የኃይል ስርዓቶች ውስጥ የአሁን መለኪያ፣ የኤነርጂ መለኪያ፣ ሪሌ ጥበቃ እና ፏደር ማንቃት ለማድረግ ይጠቅማል። ለዓለም አቀፍ ሰነዶች፣ ምርቱ ለ 10kV፣ 11kV እና 12kV ደረጃ የመካከለኛ ግፊት ስርዓቶች ሊቀርብ ይችላል፣ እና የመጨረሻው ምርጫ በኢንሱሌሽን ደረጃ፣ ስርዓት ቮልቴጅ እና ፕሮጀክት ስዕሎች ላይ ይረጋገጣል።

ይህ ተከታታይ ትንሽ መጠን ያለው፣ ሙሉ በሙሉ የተዘጋ የ አንድ ሳይዳሪ ወንድ ያለው የመካከለኛ ግፊት የአሁን ማጣሪያ (MV CT) ነው። ከትልቅ የተለያዩ ወንዶች ያላቸው የኤፖክሲ የተሰሩ CTs ጋር ሲነፃፀር፣ LFS ተከታታይ ትንሽ መጠን ያለው ጣቢያ ማስቀመጥ፣ ሳይዳሪ ወይር ማገናኘት ማሳለፍ እና ለውስጥ ያሉ ስዊችግዚር ፓነሎች ለመለኪያ/ጥበቃ የሚያስፈልጉ ተግባራት ላይ ያተኮረ ነው። በተለይ ለሃንድካርት ስዊችግዚር፣ ትንሽ የتوزيع ካቢኔቶች፣ የሜትሪንግ ፓነሎች እና ፏደር ጥበቃ ዑደቶች የሚገቡ ሲሆን በጣቢያ ማስቀመጥ ቦታ ገደብ ያለው ነው።

ማጣሪያው ኤፖክሲ ሬዚን የተሰራ ኢንሱሌሽን ያለው የፖስት/ፒላር ዓይነት አወቃቀር ይቀበላል። የረዚን አካል የዲኤሌክትሪክ ጥንካሬ፣ የውሃ ተቃዋሚነት እና የማያስቸግር ችሎታ ይሰጣል። ትንሽ አካሉ በካቢኔቱ ውስጥ በተለያየ መንገድ ሊገነባ ይችላል፣ እና 5A ወይም 1A ሳይዳሪ ውፅዓት በሜትር፣ ሪሌ እና ሳይዳሪ ወይር ብርድ መሰረት ሊመረጥ ይችላል። የተለመዱ የትክክለኛነት ዝግጅቶች ለሜትሪንግ እና ጥበቃ መተግበሪያዎች 0.2፣ 0.5 እና 10P10 አሉ።

የምርት ዓይነት

የምርት ማሳያ

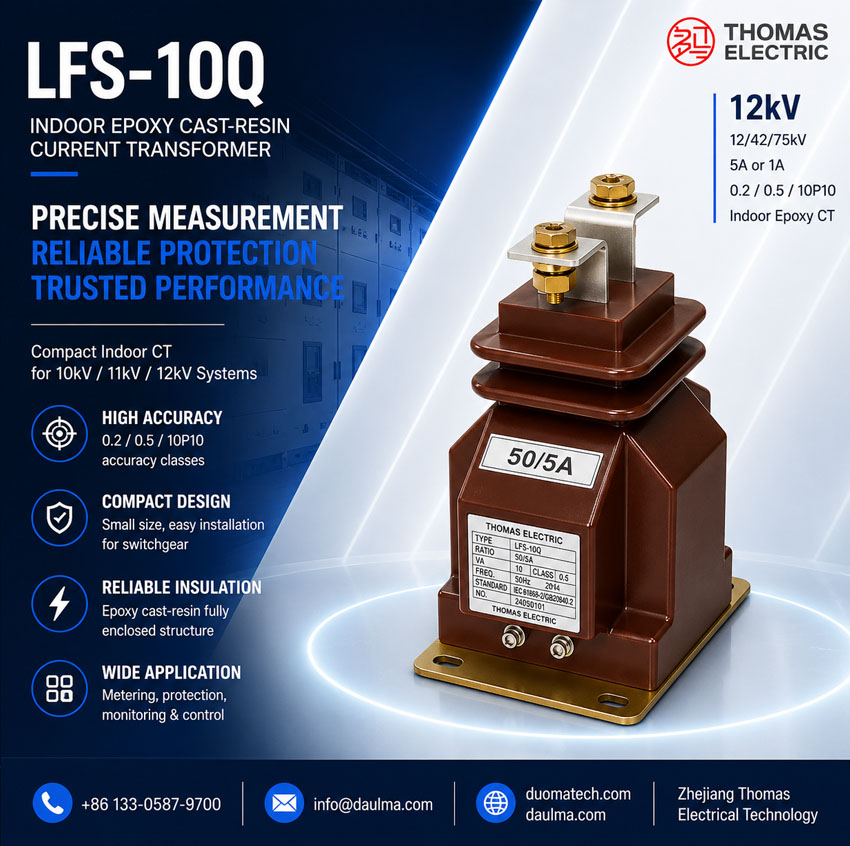

LFS ተከታታይ ትንሽ የኤፖክሲ የተሰራ አካል ያለው፣ ከላይ የፕራይመሪ ተርሚናሎች፣ ከታች የሳይዳሪ ተርሚናሎች እና ለካቢኔት ማስቀመጥ ትንሽ መሰረት ያለው ነው። የተዘጋው የረዚን አወቃቀር ወንድ እና ኮር ከውስጥ ያለው ምቹነት እና ማያስቸግር ከሚችል ነገር ይጠብቃል። ምርቱ ትንሽ እና ቀላል ስለሆነ፣ ቦታ ገደብ ያለው በመካከለኛ ግፊት ስዊችግዚር ውስጥ በተለያየ መንገድ ሊቀየር ይችላል።

መተግበሪያዎች

• 10kV፣ 11kV እና 12kV ደረጃ ውስጥ የሚገኙ የመካከለኛ ግፊት ስዊችግዚር
• ሃንድካርት ስዊችግዚር እና ትንሽ የتوزيع ካቢኔቶች
• የአሁን መለኪያ እና የኤሌክትሪክ ኤነርጂ መለኪያ ዑደቶች
• 10P10 ጥበቃ ደረጃ የሚጠቀሙ ሪሌ ጥበቃ ዑደቶች
• ፏደር ማንቃት፣ የሚገቡ ፓነሎች፣ የሚወጡ ፓነሎች እና የሜትሪንግ አሃዶች
• OEM ስዊችግዚር ፕሮጀክቶች ትንሽ መጠን ያለው ውስጥ የሚገነባ የኤፖክሲ የተሰራ CTs የሚያስፈልጉባቸው

የሚለዩ ባህሪዎች

• ትንሽ መጠን ያለው የመካከለኛ ግፊት CT ዲዛይን፡ ለገደብ ያለው ስዊችግዚር ማስቀመጥ ቦታ ትንሽ የፖስት ዓይነት አካል።
• አንድ ወንድ ዝግጅት፡ ሳይዳሪ ወይር ማገናኘት ማሳለፍ እና ለሜትሪንግ ወይም ጥበቃ ዑደቶች ግልጽ ተግባር ምርጫ።
• ሙሉ በሙሉ የተዘጋ ኤፖክሲ ስራ፡ የኤፖክሲ የተሰራ ኢንሱሌሽን የዲኤሌክትሪክ ጥንካሬ፣ የውሃ ተቃዋሚነት እና የማያስቸግር ችሎታ ይሰጣል።
• 11kV / 12kV ደረጃ ሰነዶች፡ 12/42/75kV ኢንሱሌሽን ደረጃ ዓለም አቀፍ 11kV እና 12kV ደረጃ ፕሮጀክት ቃላት ይደግፋል።
• ተለዋዋጭ ሳይዳሪ ውፅዓት፡ 5A ለባህላዊ ስርዓቶች የሚ conv ሲሆን፣ 1A በረዥም ወይር ዑደቶች ውስጥ ሳይዳሪ ብርድ ለማንሳት ሊመረጥ ይችላል።
• ሜትሪንግ እና ጥበቃ ደረጃዎች፡ የተለያዩ ዑደቶች ለማሟላት 0.2፣ 0.5 እና 10P10 ያሉ የትክክለኛነት ደረጃዎች ይገኛሉ።

መርህ

LFS-10Q / LFSB-10 / LFSZ-10 የአሁን ማጣሪያ በኤሌክትሮማግኔቲክ ኢንዳክሽን ይሰራል። የፕራይመሪ አሁን በፕራይመሪ ኮንዳክተር መንገድ ይፈስሳል እና ውስጥ ያለውን ኮር ውስጥ ማግኔቲክ ፍሰት ያመጣል። ሳይዳሪ ወንድ ከዚያ ሬሾናል 5A ወይም 1A የአሁን ምልክት ወደ ሜትር፣ ሪሌ ወይም ማንቃት መሳሪያ ያቀርባል።

ለሜትሪንግ ዑደቶች፣ የተመረጠው የትክክለኛነት ደረጃ በተገመተው ብርድ ውስጥ የስታቢል ሬሾ እና የፎ이ዝ ተግባር ማቆየት አለበት። ለጥበቃ ዑደቶች፣ 10P ደረጃ በስርዓት ችግር ሁኔታዎች ውስጥ የሚጠናቀቅ ሳይዳሪ ምልክት ማቅረብ አለበት። ምርቱ በተለምዶ እንደ አንድ ሳይዳሪ ወንድ ያለው CT ይገለጻል፣ ስለዚህ የሚፈለገው ተግባር ማዘዝ በመጀመር በፊት ግልጽ ማድረግ አለበት፡ ሜትሪንግ፣ መለኪያ ወይም ጥበቃ።

የሞዴል ምልክት

የቴክኒክ ውሂብ

የምርጫ ሰንጠረዥ

የሚከተለው ሰንጠረዥ ከካታሎግ መረጃ ይገለጻል እና ለዌብሳይት ማሳያ ይስተካከላል። ረጅም ራስ ርዕሶች ለምርት ገጽ ላይ ሰንጠረዥ ሊነበብ የሚችል ሆኖ በተለያዩ መስመሮች ይከፋፈላሉ።

ማስታወሻ፡ ሰንጠረዥ ለቅድመ-ምርጫ ነው። የመጨረሻው የአሁን ሬሾ፣ የትክክለኛነት ደረጃ፣ የተገመተ ብርድ፣ የሙቀት አሁን፣ ወጥ አሁን፣ ኢንሱሌሽን ደረጃ እና የፈተና ሁኔታዎች በስምፕላት፣ የተፈቀደ ስዕል እና የፋብሪካ የፈተና ሪፖርት መሰረት መረጋገጥ አለባቸው።

የተለያዩ ምርጫዎች

መጠኖች

ተርሚናሎች

የፕራይመሪ ተርሚናሎች በተለምዶ P1 እና P2 ይባላሉ። ምርቱ በተለምዶ እንደ አንድ ሳይዳሪ ወንድ ያለው CT ይገለጻል፣ ስለዚህ የሳይዳሪ ተርሚናሎች በተለምዶ 1S1 / 1S2 ይባላሉ። ልዩ ጥበቃ ወይም መለኪያ ተርሚናል ዝግጅት ያስፈልጋል ከሆነ፣ የመጨረሻው ተርሚናል ምልክት የተፈቀደውን ወይር ስዕል እና የምርት ስምፕላት መከተል አለበት።

የአገልግሎት ሁኔታዎች

• የማስቀመጥ ቦታ፡ ውስጥ ያሉ የመካከለኛ ግፊት ስዊችግዚር
• የተገመተ ቮልቴጅ፡ 10kV፣ 11kV እና 12kV ደረጃ ስርዓቶች በፕሮጀክት ማረጋገጫ
• የተገመተ ድግግሞሽ፡ 50Hz; 60Hz በስምምነት
• የአካባቢ ሙቀት፡ -5°C እስከ +55°C
• ውስጥ ያለው አካባቢ ከኮንዳክቲቭ ዳስት፣ ኮሮሲቭ ጋዝ፣ የሚፈስስ ማዕድን፣ ብዙ ማያስቸግር እና የማይተባበር ኮንደንሴሽን ነፃ መሆን አለበት።
• ለከፍተኛ ምቹነት፣ የባሕር ጎዳና፣ ከፍተኛ ከፍታ ወይም ብዙ ማያስቸግር ያለው ፕሮጀክቶች፣ ኢንሱሌሽን ርቀት እና የክሪፒጅ ድምጽ ማረጋገጥ አለበት።

ስታንዳርዶች እና ተጣጣነት

ለዓለም አቀፍ ፕሮጀክቶች፣ LFS-10Q / LFSB-10 / LFSZ-10 የአሁን ማጣሪያ በ IEC 61869-2 የአሁን ማጣሪያ ሁኔታዎች መሰረት መገለጽ አለበት። የመጀመሪያው ካታሎግ GB1208-2006 እና IEC 60044-1:2003 ሊያጣቀስ ይችላል፤ ለአዲስ የቴክኒክ ሰነዶች፣ እነዚህ እንደ የቀድሞ ማጣቀሻዎች ሊቆዩ ይችላሉ ሲሆን IEC 61869-2 እና GB20840.2-2014 ለአዲስ የትዕዛዝ ቋንቋ ይመከራሉ።

ማስቀመጥ እና መጠኖች

LFS ተከታታይ ለትንሽ መጠን ያለው ውስጥ የሚገነባ ስዊችግዚር ማስቀመጥ የተዘጋጀ ነው። ካቢኔት ማምረት በመጀመር በፊት፣ የፕራይመሪ ተርሚናል ርቀት፣ የሳይዳሪ ወይር አቅጣጫ፣ የመሰረት የማስቀመጥ ቀዳዳዎች፣ የፎ이ዝ-ወደ-መሬት ርቀት፣ የጥገና ግንኙነት እና የማስቀመጥ አቅጣጫ ከተፈቀደው የአውትላይን ስዕል ጋር መረጋገጥ አለባቸው። ምክንያቱም LFS-10Q፣ LFSB-10 እና LFSZ-10 በአወቃቀር ዝርዝሮች ሊለያዩ ይችላሉ፣ የመጨረሻው ስዕል የተመረጠውን ሞዴል እና ስምፕላት መጣጣን አለበት።

የደህንነት ማስታወሻዎች

• ቮልቴጅ ደረጃ፣ ኢንሱሌሽን ደረጃ፣ የአሁን ሬሾ፣ ሳይዳሪ አሁን፣ የትክክለኛነት ደረጃ እና የተገመተ ብርድ ማረጋገጥ አለበት።
• የፕራይመሪ ተርሚናል ርቀት፣ የማስቀመጥ ቀዳዳዎች፣ የሳይዳሪ ተርሚናል ግንኙነት እና የመሬት አቃፊ ቦታ ማረጋገጥ አለበት።
• የፕራይመሪ እና ሳይዳሪ ተርሚናሎች በፖላሪቲ ምልክቶች እና በተፈቀደው ወይር ስዕል መሰረት ያገናኙ።
• CT ሳይዳሪ ዑደት ፕራይመሪ አሁን ሲፈስስ አይክፈትም።
• ሜትሮች ወይም ሪሌዎች ሲቋረጡ በፊት፣ ሳይዳሪ ዑደት በተፈቀደ የማሳጠር መሳሪያ ይጠቁሙ።
• ሳይዳሪ ዑደት ነጥብ አንድ የፕሮጀክት የኤሌክትሪክ ደህንነት ልምምድ መሰረት መሬት ማድረጊያ አለበት።
• ማስቀመጥ እና ኮሚሽን የተጠቃሚ የመካከለኛ ግፊት የኤሌክትሪክ ሰራተኞች ማድረግ አለባቸው።

የማዘዝ መረጃ

• የምርት ሞዴል፡ LFS-10Q / LFSB-10 / LFSZ-10
• ቮልቴጅ ደረጃ፡ 10kV፣ 11kV ወይም 12kV ደረጃ
• የተገመተ ፕራይመሪ አሁን እና የተገመተ ሳይዳሪ አሁን፡ 5A ወይም 1A
• አንድ ሳይዳሪ ወንድ ተግባር፡ ሜትሪንግ፣ መለኪያ ወይም ጥበቃ
• የትክክለኛነት ደረጃ፡ 0.2፣ 0.5 ወይም 10P10
• የተገመተ ውፅዓት / ብርድ
• የተገመተ አጭር ጊዜ የሙቀት አሁን እና ወጥ አሁን
• የማስቀመጥ ስዕል፣ ተርሚናል አቅጣጫ እና ስዊችግዚር ዝግጅት
• የIEC ስታንዳርድ ሁኔታ፣ የተለመደ የፈተና ሪፖርት፣ ሰርቲፊኬት፣ የስምፕላት ቋንቋ እና የማሸግ ሁኔታ

የምርጫ መመሪያ

1. የምርት ቤተሰብ ያረጋግጡ፡ LFS-10Q፣ LFSB-10 እና LFSZ-10 ለአንድ ዌብሳይት ገጽ ይጠቀሙ ምክንያቱም አንድ አይነት ትንሽ መጠን ያለው ውስጥ የሚገነባ የኤፖክሲ የተሰራ CT መተግበሪያ ወደብ ይጠቀሳሉ።
2. ቮልቴጅ ደረጃ ያረጋግጡ፡ ለዓለም አቀፍ ፕሮጀክቶች 11kV እና 12kV ደረጃ ቃላት ይጠቀሙ፣ ከዚያ 12/42/75kV ኢንሱሌሽን ደረጃ ያረጋግጡ።
3. የአሁን ሬሾ ይምረጡ፡ ፏደር ጫና፣ ሜትር ወደብ እና ሪሌ ስቴቲንግ መሰረት 50A እስከ 630A ይምረጡ።
4. ሳይዳሪ አሁን ያረጋግጡ፡ ለባህላዊ ዑደቶች 5A ይጠቀሙ ወይም ለዝቅተኛ ብርድ እና ለረዥም ሳይዳሪ ወይር 1A ይምረጡ።
5. ተግባር ይምረጡ፡ ለሜትሪንግ/መለኪያ 0.2 ወይም 0.5 ይጠቀሙ፣ ለሪሌ ጥበቃ 10P10 ይጠቀሙ።
6. የሽርክና ተቃውሞ ያረጋግጡ፡ Ith እና Idyn በስዊችግዚር የሽርክና ደረጃ መሰረት ያረጋግጡ።
7. ስዕሎች ያረጋግጡ፡ ፕራይመሪ ተርሚናሎች፣ የሳይዳሪ ተርሚናል አቅጣጫ፣ የመሰረት ቀዳዳዎች እና የካቢኔት ርቀት ማምረት በመጀመር በፊት ያረጋግጡ።
