LAJ-10 / LFZBJ-10 Kipima ya Sasa ya Epoxy Cast-Resin ya Aina ya Ukuta-Mtini

Ukaguzi wa Bidhaa

Transformer ya sasa ya LAJ-10 / LFZBJ-10 ni transformer ya sasa ya ndani ya kuvutia na kupitisha ukuta yenye umbo la epoxy cast-resin, iliyobuniwa kwa matumizi katika vifaa vya kubadilisha umeme wa voltage ya kati. Marejeleo haya mawili ya modeli yanaweza kuunganishwa kuunda familia moja ya bidhaa kwa sababu yote mawili hutumiwa kwa upimaji wa sasa, kupima umeme, na ulinzi wa relay katika mfumo wa umeme wa AC wa ndani. Kwa hati za miradi ya kimataifa, daraja la volti linapaswa kuelezewa kama daraja la 10kV, 11kV na 12kV, ukiwa na uchaguzi wa mwisho unathibitishwa kwa kiwango cha upole, volti ya mfumo, na mahitaji ya kiufundi ya mradi.

Muundo wa LAJ-10 unaofanywa katika katalogi ni transformer ya sasa ya ndani ya epoxy cast-resin yenye vitokeo vya msingi vinavyotoka pande zote mbili na ubao wa usanidi wa ukuta. Inafaa kwa matumizi ambapo CT inapakuliwa kupitia ukuta wa kifaa au ubao wa usanidi. Marejeleo ya LFZBJ-10 kutoka kwenye ukurasa wa bidhaa zilizopo ziko katika familia sawa ya CT ya epoxy cast-resin yenye usanidi wa ukuta, tofauti zikiwa hasa katika undani wa muundo, usanidi wa ulinzi, na mpangilio wa usanidi. Kuunganisha yote hii katika ukurasa mmoja wa bidhaa husaidia kutoa mfululizo huu kama suluhisho kamili la transformer ya sasa ya ndani ya kupitisha ukuta badala ya kugawanya modeli zenye utambulisho mkubwa katika kurasa zilizojirudia.

Bidhaa hii imebuniwa kwa vifuko vya voltage ya kati ambapo msingi wa msingi unapita au kuunganishwa kupitia mwili wa transformer, wakati gogo la sekondari linatoa ishara ya kawaida ya 5A au 1A kwa mitaji, relay za ulinzi, na vifaa vya kufuatilia. Kulingana na kiwango cha sasa na usanidi uliochaguliwa, mfululizo huu unaweza kusaidia madarasa ya kupima kama vile 0.2S / 0.2 / 0.5 na madarasa ya ulinzi kama vile 10P10 au 10P15.

Aina ya Bidhaa

Onyesho la Bidhaa

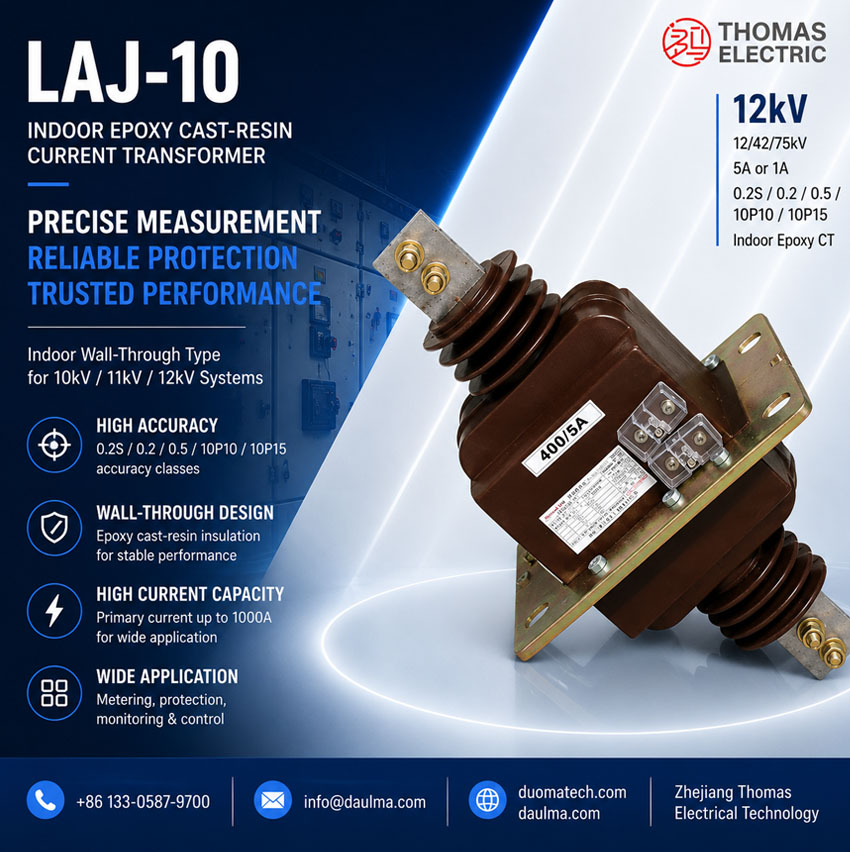

Mfululizo wa LAJ-10 / LFZBJ-10 unatumia muundo mdogo wa usanidi wa ukuta. Upande wa msingi umepangiliwa kupitia mwili wa transformer, na vitokeo vya sekondari vipo kwenye mwili wa resini kwa ajili ya kuunganisha na vifaa vya kupima au relay za ulinzi. Picha ya katalogi inaonyesha ubao wa usanidi uliojumuishwa, mwili wa epoxy cast, vitokeo vya msingi pande zote mbili, kikosi cha vitokeo vya sekondari, sehemu ya kuweka chini, na vipimo vya mashimo kwa ajili ya usanidi wa kifuko.

Matumizi

• Vifaa vya kubadilisha umeme ya ndani ya voltage ya kati ya daraja la 10kV, 11kV na 12kV
• Vifaa vilivyojengwa vyema vya kubadilisha umeme, vifuko vya kupima, vifuko vya kuingia, na vifuko vya kutoa umeme
• Mzunguko wa upimaji wa sasa na kupima umeme
• Mzunguko wa ulinzi wa relay unao hitaji utendaji wa ulinzi wa 10P10 au 10P15
• Usanidi wa CT ya kupitisha ukuta ambapo mwili wa transformer unapakuliwa kwenye ukuta wa kifaa au ubao
• Miradi ya kubadilisha au kuboresha ambapo miundo ya usanidi ya aina ya LAJ-10 na LFZBJ-10 lazima iolingane na mapito yaliyopo ya vifuko

Tabia

• Familia ya bidhaa ya pamoja ya LAJ-10 / LFZBJ-10: Modeli zote mbili zinaonyeshwa pamoja kwa sababu ziko katika eneo sawa la matumizi ya CT ya epoxy cast-resin ya ndani ya kupitisha ukuta.
• Usanidi wa kifuko cha kupitisha ukuta: Muundo huu unafaa kwa ajili ya kupakulia kupitia vifuko au vibamba vya vifuko, na vitokeo vya msingi vilivyopangiliwa pande zote mbili.
• Upole wa resini ya epoxy cast-resin: Mwili wa resini unasaidia nguvu ya upole, utulivu wa kimakaniki, upinzani dhidi ya unyevu, na usanidi mdogo wa ndani.
• Gogo za kupima na ulinzi: Bidhaa inaweza kusanidiwa kwa usahihi wa kupima au ulinzi wa relay kulingana na mchanganyiko wa daraja la usahihi uliochaguliwa.
• Uwazi wa vitokeo vya msingi na sekondari: Vitokeo vya msingi na sekondari vimepangiliwa kwa ajili ya kuunganisha kwenye uwanja, kuchunguza upole, na ufikiaji wa matengenezo.
• Uelewaji wa volti wa kimataifa: Ukurasa wa bidhaa unatumia maneno ya daraja la 10kV, 11kV na 12kV ili kusaidia masoko ya nje na miradi ya kimataifa ya vifaa vya kubadilisha umeme.

Kanuni

Transformer ya sasa ya LAJ-10 / LFZBJ-10 inafanya kazi kwa kuvutia umeme. Sasa ya msingi inapita kupitia njia ya msingi na kuzalisha mtiririko wa uvutio katika gogo la ndani. Gogo la sekondari kisha linatoa ishara ya sasa ya chini inayolingana, kwa kawaida 5A au 1A, kwa mitaji, vifaa vya kupima umeme, relay za ulinzi, au mifumo ya kufuatilia.

Kwa ajili ya mzunguko wa kupima, CT lazima iweke usawa wa uwiano na awamu ndani ya mzigo uliotajwa. Kwa ajili ya mzunguko wa ulinzi, gogo la ulinzi lazima liweke pato la sekondari linalotegemewa chini ya hali za sasa ya hitilafu. Uchaguzi sahihi wa uwiano wa sasa, sasa ya sekondari, daraja la usahihi, pato lililotajwa, sasa ya joto ya muda mfupi, na sasa ya kuvutia ni muhimu kwa utendaji wa kupima na ulinzi unaotegemewa.

Utambulisho wa Modeli

Takwimu za Kiufundi

Jedwali la Uchaguzi

Jedwali lifuatalo la uchaguzi linachanganya data ya katalogi ya LAJ-10 na mantiki ya uchaguzi wa ukurasa wa bidhaa ya LFZBJ-10. Vichwa virefu vimefungwa katika mistari mingi ili kuhakikisha jedwali linafaa kwa kurasa za wavuti zenye uwezo wa kujibu.

Kumbuka: Maadili haya ni kwa ajili ya uchaguzi wa awali wa ukurasa wa bidhaa. Uwiano wa mwisho, pato lililotajwa, sasa ya joto, sasa ya kuvutia na daraja la usahihi lazima yathibitishwe kulingana na alama ya jina, michoro iliyoidhinishwa na makubaliano ya kiufundi.

Vipimo

Vitokeo

Mfululizo wa LAJ-10 / LFZBJ-10 unapaswa kuunganishwa kulingana na michoro ya vitokeo iliyoidhinishwa na alama za upole. Vitokeo vya msingi vimepangiliwa pande mbili za mwili wa transformer, wakati kikosi cha vitokeo vya sekondari kipo karibu na mwili wa resini au msingi wa usanidi kwa ajili ya kuunganisha na mitaji na relay.

Hali za Huduma

• Mahali pa usanidi: vifaa vya kubadilisha umeme ya ndani ya voltage ya kati
• Voliti iliyotajwa: mifumo ya daraja la 10kV, 11kV na 12kV kwa uthibitisho wa mradi
• Kiwango cha marudio: 50Hz; 60Hz kwa makubaliano
• Joto la mazingira: -5°C hadi +55°C marejeleo kwa sampuli ya LAJ-10
• Kimo, unyevu, kiwango cha uchafuzi na hali za mvuke zinapaswa kuthibitishwa kulingana na mazingira ya mradi.
• Mazingira ya usanidi yanapaswa kuwa huru kutokana na tetemeko kali, gesi ya kuchoma, vifaa vya kuchomoza, mavumbi yanayoweza kusonga umeme na uchafuzi unaodharau upole.

Viwango na Utii

Ukurasa wa transformer ya sasa ya LAJ-10 / LFZBJ-10 unaweza kulinganishwa na GB20840.2-2014, IEC61869-2:2012 na mahitaji maalum ya wateja. Marejeleo ya bidhaa zilizopo pia inataja viwango vya zamani vya GB1208 na IEC60044-1 vya familia ya transformer za sasa. Kwa ajili ya kurasa za bidhaa za kimataifa, maneno ya IEC61869 yanapendelewa, wakati marejeleo ya viwango vya zamani vinaweza kubaki kama viandishi vya utambulisho wa zamani wakati mahitaji na mteja.

Usanidi na Vipimo

Mfululizo huu unalenga usanidi wa ndani wa kupitisha ukuta au aina ya ukuta. Kabla ya uzalishaji wa kifuko, nafasi ya ubao wa usanidi, vipimo vya mashimo, njia ya msingi wa msingi, mwelekeo wa vitokeo, upana wa upole, na nafasi ya matengenezo lazima yathibitishwe na michoro iliyoidhinishwa. Kwa miradi ya kuboresha, michoro ya LAJ-10 na LFZBJ-10 inapaswa kuchunguzwa kwa makini kwa sababu viwango vya umeme vinavyofanana bado vinaweza kuwa na vipimo tofauti vya usanidi.

Vidokezo vya Usalama

• Thibitisha modeli, daraja la volti, uwiano wa sasa, sasa ya sekondari, daraja la usahihi na pato lililotajwa kabla ya uzalishaji.
• Angalia mapito ya kupitisha ukuta, upana wa vitokeo vya msingi, ufikiaji wa vitokeo vya sekondari na nafasi ya kuweka chini kabla ya kusanya vifaa vya kubadilisha umeme.
• Unganishe vitokeo vya msingi na sekondari kulingana na michoro ya kuunganisha iliyoidhinishwa na alama za upole.
• Mzunguko wa sekondari wa CT usiwe na mzunguko wazi wakati sasa ya msingi inapita.
• Kabla ya kutenganisha mitaji au relay, fungua mzunguko wa sekondari kwa kifaa kilichoidhinishwa cha kufunga.
• Nukta moja ya mzunguko wa sekondari inapaswa kuwekwa chini kulingana na mahitaji ya usalama wa umeme ya mradi.
• Usanidi na utaratibu wa kuanzisha unapaswa kufanywa na wataalamu wa umeme wa voltage ya kati walio na uwezo.

Maelezo ya Agizo

• Modeli ya bidhaa: LAJ-10 / LFZBJ-10
• Daraja la volti ya mfumo: daraja la 10kV, 11kV au 12kV
• Sasa ya msingi iliyotajwa na sasa ya sekondari iliyotajwa: 5A au 1A
• Mchanganyiko wa daraja la usahihi na pato lililotajwa kwa kila gogo la sekondari
• Daraja la ulinzi lililotajwa: 10P10, 10P15 au mahitaji maalum ya mradi
• Sasa ya joto ya muda mfupi iliyotajwa na sasa ya kuvutia iliyotajwa
• Mchoro wa usanidi, vipimo vya mashimo, mwelekeo wa vitokeo na mpangilio wa kifuko
• Kiashirio kinachotumika, ripoti ya majaribio ya kawaida na mahitaji ya cheti
• Kiasi, lugha ya lebo, pakiti na mahitaji ya hati za mradi

Mwongozo wa Uchaguzi

1. Thibitisha daraja la volti: Tumia maneno ya kimataifa ya daraja la 10kV, 11kV na 12kV, kisha thibitisha kiwango cha upole kilichohitajika na mahitaji ya mradi.
2. Chagua marejeleo ya modeli: Tumia LAJ-10 / LFZBJ-10 kama familia moja ya bidhaa iliyounganishwa, wakati ukithibitisha muundo halisi kwa michoro.
3. Chagua uwiano wa sasa: Chagua sasa ya msingi kulingana na sasa ya mzigo, kipimo cha kupima na mpangilio wa ulinzi wa relay.
4. Wezesha pato la sekondari: Chagua 5A kwa mifumo ya kale au 1A pale ambapo mzigo mdogo au waya ndefu zaidi za sekondari zinahitajika.
5. Chagua usahihi: Tumia 0.2S / 0.2 / 0.5 kwa ajili ya kupima na mzunguko wa kupima. Tumia 10P10 / 10P15 kwa ajili ya ulinzi.
6. Thibitisha sasa ya kuvumilia: Thibitisha viwango vya sasa ya joto na kuvutia dhidi ya kiwango cha hitilafu cha kifuko.
7. Idhinisha vipimo: Angalia mapito ya ukuta, vitokeo vya msingi, kikosi cha vitokeo vya sekondari na mashimo ya usanidi kabla ya uzalishaji wa kifuko.
