Produk Oorsig
Die LBZW-10 buite-epoksie gegote hars stroomtransformator is ’n middelspanning buite-CT wat ontwerp is vir 11kV en 12kV klas distribusiestelsels. In teenstelling met binnenshuise kabinet-CT’s, is hierdie model bedoel vir blootgestelde of semi-blootgestelde buitegebruik waar die transformator vog, reën, stof, ultravioletblootstelling en buitetemperatuurswankelings moet weerstaan. Dit word gebruik vir stroommeting, energiemeting en relaïsbeveiliging in luggeleidingsdistribusiestelle, buitemetingspunte, paalgemonteerde toerusting, kompakte substasies en buiteskakelaars.

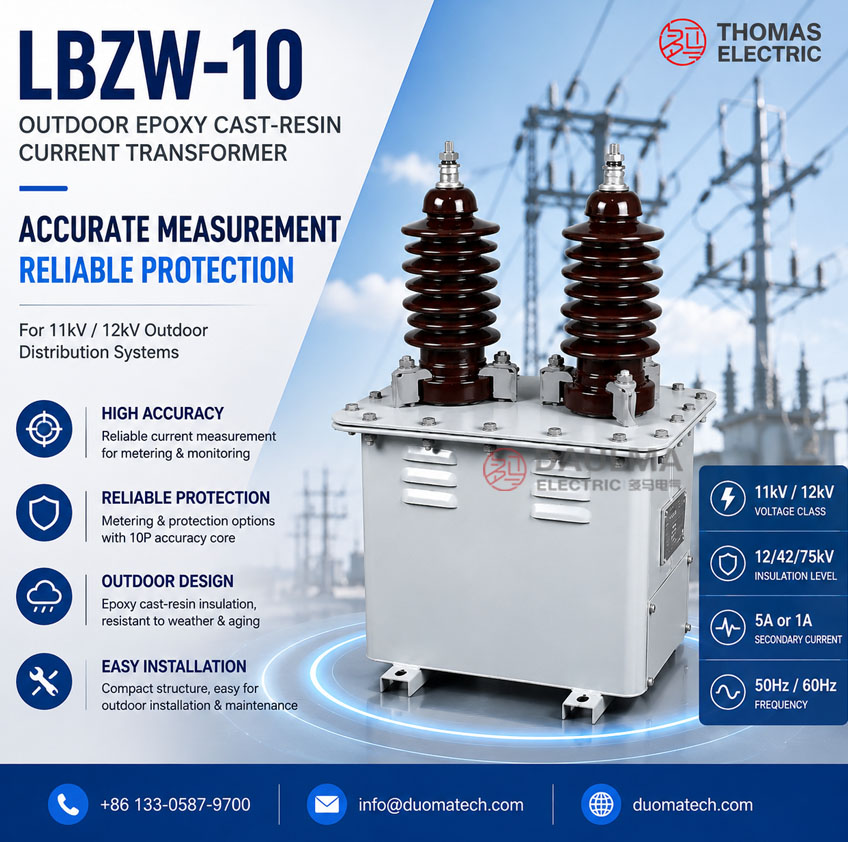

Die produk maak gebruik van ’n buite-epoksie gegote harsstruktuur met twee hoëspanningsbussingterminale bo-aan en ’n verseëlde sekondêre terminaalboks aan die onderkant. Die volledig geïsoleerde harsliggaam en buiteterminaalstruktuur bied ’n droë-tipe alternatief vir oliegevulde buite-CT’s, wat die risiko van olielekkasie verminder en onderhoud vereenvoudig. Vir internasionale produkbladsye moet die LBZW-10 beskryf word as ’n 11kV / 12kV buite middelspannings-stroomtransformator met ’n nominale isolasievlak van 12/42/75kV.
Die sleutelposisionering van hierdie produk is nie “algemene binnenshuise CT” nie, maar buite-distribusiemeting en -beveiligings-CT. Dit is geskik vir projekte waar die CT buite die skakelaarskamer geïnstalleer word, op buitetoerustingplatforms, in paalgemonteerde meeteenhede of by blootgestelde distribusietakklemme. Die model ondersteun 5A of 1A sekondêre uitset en algemene akkuraatheidskombinasies soos 0.2/10P, 0.2S/10P en 0.5/10P.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Buite-epoksie gegote hars stroomtransformator |
| Model | LBZW-10 |
| Installasietipe | Buite middelspannings-distribusie-installasie |
| Isolasietipe | Buite-epoksie gegote harsstruktuur met hoëspanningsbussingterminale |
| Spanningsklas | 11kV en 12kV klas distribusiestelsels |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz; 60Hz beskikbaar op projekbevestiging |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 5A tot 600A verwysingsreeks volgens katalogusdata |
| Tipes funksies | Stroommeting, energiemeting, relaïsbeveiliging en takmonitoring |
Produkposisionering
Die LBZW-10 is die beste geposisioneer as ’n kompakte buite droë-tipe CT vir distribusiemeting en -beveiliging. Dit moet nie in dieselfde styl geskryf word as binnenshuise gegote hars kabinet-CT’s nie. Die waarde daarvan lê in buitegebruik betroubaarheid, verseëlde sekondêre bedrading, weerbestande isolasiestruktuur en praktiese gebruik in distribusienetwerke waar die CT naby luggeleidings, buitemetingskaste of paalgemonteerde skakelaars geïnstalleer kan word.
| Posisioneringspunt | Hoe om dit te formuleer | Hoekom dit belangrik is |
|---|---|---|
| Buitegebruik | Buite-epoksie gegote hars CT vir 11kV / 12kV distribusiestelsels | Skei dit duidelik van binnenshuise skakelaarskamer-CT’s. |
| Droë-tipe isolasie | Olievrye harsgeïsoleerde ontwerp | Verminder olielekkasierisiko en vereenvoudig onderhoud. |
| Distribusiemeting | Geskik vir buitetakmeting en energiemeting | Pas beter by werklike veldtoepassings as generiese CT-formulering. |
| Beveiligingsuitset | Metingskern met 10P-beveiligingskernopsies | Toon dat dit beide inkomste- en beveiligingskringe kan dien. |
| Kompakte buitetoerusting | Gebruik saam met paalgemonteerde toestelle, buitemetingsenhede en kompakte substasies | Maak die produkbladsy meer spesifiek en minder homogeen. |
Toepassings
- 11kV en 12kV buite middelspannings-distribusienetwerke
- Buitemetingspunte en distribusielynmonitoring
- Paalgemonteerde metingsenhede en buitemetingskaste
- Buiteskakelaars, kompakte substasies en sektionaliserings-toerusting
- Stroommeting vir distribusie-outomatisering en SCADA-invoer
- Relaïsbeveiligingskringe vir buitedistribusietakke
- Droë-tipe vervangingsprojekte waar oliegevulde buite-CT’s nie verkies word nie
Eienskappe
- Buite-CT-posisionering: Ontwerp vir blootgestelde distribusietoepassings eerder as gewone binnenshuise skakelaarskamer-installasie.
- Epoksie gegote harsisolering: Olievrye droë-tipe konstruksie ondersteun stabiele isolering en vermy olielekkasie-onderhoudsprobleme.
- Weerbestande terminaalstruktuur: Twee hoëspanningsbussingterminale is bo-aan gerangskik vir buite primêre verbinding.
- Verseëlde sekondêre terminaalboks: Sekondêre bedrading word beskerm in ’n onderste terminaalboks vir veiliger veldverbinding en onderhoud.
- Metings- en beveiligingsopsies: Akkuraatheidskombinasies soos 0.2/10P, 0.2S/10P en 0.5/10P ondersteun beide meet- en beveiligingskringe.
- 11kV / 12kV IEC-gerigte formulering: 12/42/75kV isolasievlak ondersteun internasionale middelspanningsprojekdokumentasie.
Werkingsbeginsel
Die LBZW-10 buitestroomtransformator omskakel die hoë primêre stroom van ’n 11kV of 12kV distribusiestroomkring na ’n standaard sekondêre stroomsein, gewoonlik 5A of 1A. Die primêre geleier word deur die buite hoëspanningsterminalstruktuur gekoppel. Die sekondêre wikkeling lewer ’n proporsionele uitset vir meters, relaïs of monitoringsapparatuur.
Vir metingstoepassings moet die CT akkuraatheid behou binne die nominale las en gespesifiseerde akkuraatheidsklas. Vir beveiligingstoepassings moet die beveiligingskern ’n stabiele uitset lewer onder foutstroomtoestande. Daarom moet die stroomverhouding, nominale uitset, akkuraatheidsklas, korttydse termiese stroom en dinamiese stroom saam bevestig word voor bestelling.
Modelaanwysing
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| B | Buite / bussing-tipe struktuur verwysing |
| Z | Gegote harsisolering / epoksiegietstruktuur |
| W | Buitegebruik verwysing |
| 10 | Katalogus spanningsklas; internasionaal gedokumenteer as 11kV / 12kV klas deur isolasiebevestiging |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklas | 11kV en 12kV klas buitedistribusiestelsels |
| Nominale isolasievlak | 12/42/75kV |
| Nominale frekwensie | 50Hz; 60Hz op projekbevestiging |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 5A–400A, 600A verwysingsgroepe |
| Akkuraatheidskombinasies | 0.2/10P, 0.2S/10P, 0.5/10P |
| Nominale uitset | 0.2S: 10VA; 0.2/0.5: 10VA; 5P: 15VA; 10P: 15VA verwysing |
| Nominale korttydse termiese stroom | 60 × I1n vir 5–400A; 50 × I1n vir 600A verwysing |
| Nominale dinamiese stroom | 150 × I1n vir 5–400A; 120 × I1n vir 600A verwysing |
| Omgewingstemperatuur | -5°C tot +55°C verwysingsreeks |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; projekspesifieke vereistes op ooreenkoms |
Seleksietabel
Die volgende tabel is herorganiseer uit die katalogusdata vir webwerfgebruik. Lang opskrifte is in veelvuldige lyne verdeel om vertoning op produkbladsye te verbeter.
| Nominale
Primêre Stroom (A) |
Akkuraatheid
Klas Kombinasie |
Nominale
Uitset (VA) |
Korttydse
Termiese Stroom |
Nominale
Dinamiese Stroom |
|---|---|---|---|---|
| 5–400 | 0.2 / 10P 0.2S / 10P 0.5 / 10P |
0.2S: 10 0.2 / 0.5: 10 5P: 15 10P: 15 |
60 × I1n | 150 × I1n |
| 600 | 50 × I1n | 120 × I1n |
Nota: Die tabel is bedoel vir voorlopige seleksie. Finale stroomverhouding, nominale las, akkuraatheidsklas, terminaalopstelling, isolasietoets en routinetoetsvereistes moet bevestig word volgens die naamplaat, goedgekeurde tekening en fabriekstoetsverslag.
Afmetings
| Afmeting Item | Verwysingswaarde / Nota |
|---|---|
| Algehele hoogte | Ongeveer 602mm verwysing vanaf katalogustekening |
| Bo-terminaalafstand | Ongeveer 190 ± 5mm verwysing |
| Basislengte | Ongeveer 375mm verwysing |
| Basisbreedte | Ongeveer 255mm verwysing |
| Voorste onderbreedte | Ongeveer 260mm verwysing |
| Sekondêre terminaalboks | Onderste terminaalboks; terminaalrigting moet voor produksie bevestig word |
Wikkelings & Terminaalmarkering
Die primêre kant word gekoppel deur die buite hoëspanningsterminale. Die sekondêre terminaalboks is gemonteer aan die onderkant van die transformatorliggaam. Terminaalmarkering moet die goedgekeurde bedradingsdiagram en naamplaat volg.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Buite hoëspannings primêre verbinding; gebruik vir stroomrigting en polariteitsverwysing. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik gebruik vir meting- of meetkring. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik gebruik vir relaïsbeveiligingskring wanneer ’n beveiligingskern gespesifiseer word. |
| Aardingspunt | Beskermende aarding | Een punt van die sekondêre kring moet geaard word volgens projekpraktyk. |
Diensvoorwaardes
- Installasieplek: buite middelspannings-distribusietoerusting
- Nominale spanning: 11kV en 12kV klas stelsels op projekbevestiging
- Nominale frekwensie: 50Hz; 60Hz op ooreenkoms
- Omgewingstemperatuur: -5°C tot +55°C verwysingsreeks
- Installasie moet kontinue onderdompeling, ernstige meganiese vibrasie en hoogs korrosiewe chemiese omgewings vermy tensy spesiaal gespesifiseer.
- Vir kus-, hoëvogtigheid-, hoëhoogte- of swaarbesoedelingsprojekte moet kruipafstand, verseëlingsvlak en isolasiekoördinasie voor bestelling bevestig word.
Standaarde en Nakoming
Vir internasionale produkdokumentasie moet die LBZW-10 buite-CT gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. Vir Chinese standaarddokumentasie kan GB/T 20840.1 en GB/T 20840.2 gebruik word. Ou katalogus- of projekverwysings mag slegs behou word indien deur die kliënt of tenderdokument vereis.
Installasie en Afmetings
Die transformator moet op ’n stewige buitetoerustingplatform of ondersteuningsraam gemonteer word. Bevestig voor installasie die primêre terminalrigting, geleierverbindingsmetode, basismonteringsgate, aardingspunt, sekondêre kabeluitlaat, kruipspeling en onderhoudsruimte. Sekondêre kabels moet behoorlik verseël en gerouteer word om waterbintrapping in die terminaalboks te voorkom.
Veiligheidnotas
- Bevestig spanningsklas, isolasievlak, stroomverhouding, sekondêre stroom, akkuraatheidsklas en nominale las voor produksie.
- Kontroleer primêre terminalafstand, basismonteringsgate, aardingspunt en sekondêre terminaaltoegang voor installasie.
- Gebruik geskikte buitekabelklemme of verseëlingsmetodes vir sekondêre kabeltoegang.
- Die CT-sekondêre kring mag nie oopgemaak word terwyl primêre stroom vloei nie.
- Sluit die sekondêre kring kort met ’n goedgekeurde kortsluittoestel voor meters of relaïs ontkoppel word.
- Een punt van die sekondêre kring moet betroubaar geaard wees volgens plaaslike elektriese veiligheidsregulasies.
- Installasie en inbedryfstelling moet deur gekwalifiseerde middelspannings-elektriese personeel uitgevoer word.
Bestelinligting
- Produkmodel: LBZW-10
- Spanningsklas: 11kV of 12kV klas
- Nominale primêre stroom en transformasieverhouding
- Nominale sekondêre stroom: 5A of 1A
- Akkuraatheidsklaskombinasie: meting + beveiliging, soos 0.2/10P of 0.5/10P
- Nominale uitset / las vir elke sekondêre wikkeling
- Nominale korttydse termiese stroom en dinamiese stroom
- Buite-installasie-omgewing: hoogte bo seevlak, vogtigheid, besoedelingsvlak, kusomstandighede indien van toepassing
- Monteringstekening, primêre terminaaltipe, sekondêre terminalrigting en kabeluitlaatvereiste
- IEC-standaardvereiste, routinetoetsverslag, sertifikaat, etikettaal en verpakkingsvereiste
Seleksiegids
- Bevestig buitegebruik: Gebruik LBZW-10 wanneer die CT buite geïnstalleer word of in blootgestelde distribusietoerusting, nie binne ’n geslote binnenshuise skakelaarskabinet nie.
- Bevestig spanningsklas: Gebruik 11kV / 12kV formulering met 12/42/75kV isolasievlak vir internasionale projekbladsye.
- Kies stroomverhouding: Kies 5–400A of 600A reeks volgens taklas en metingsreeks.
- Kies sekondêre stroom: Gebruik 5A vir konvensionele meters en relaïs; gebruik 1A wanneer sekondêre bedradingslas verminder moet word.
- Definieer akkuraatheidskombinasie: Gebruik 0.2 of 0.2S vir meting en 10P vir beveiligingskringe.
- Kontroleer buiteomstandighede: Bevestig kruipafstand, verseëling, kabeluitlaat en korrosieblootstelling vir vogtige of kusinstallasies.
- Goedkeur tekeninge: Bevestig basisafmetings, terminalafstand, sekondêre terminaalboks en aardingspunt voor produksie.
