Produk Oorsig

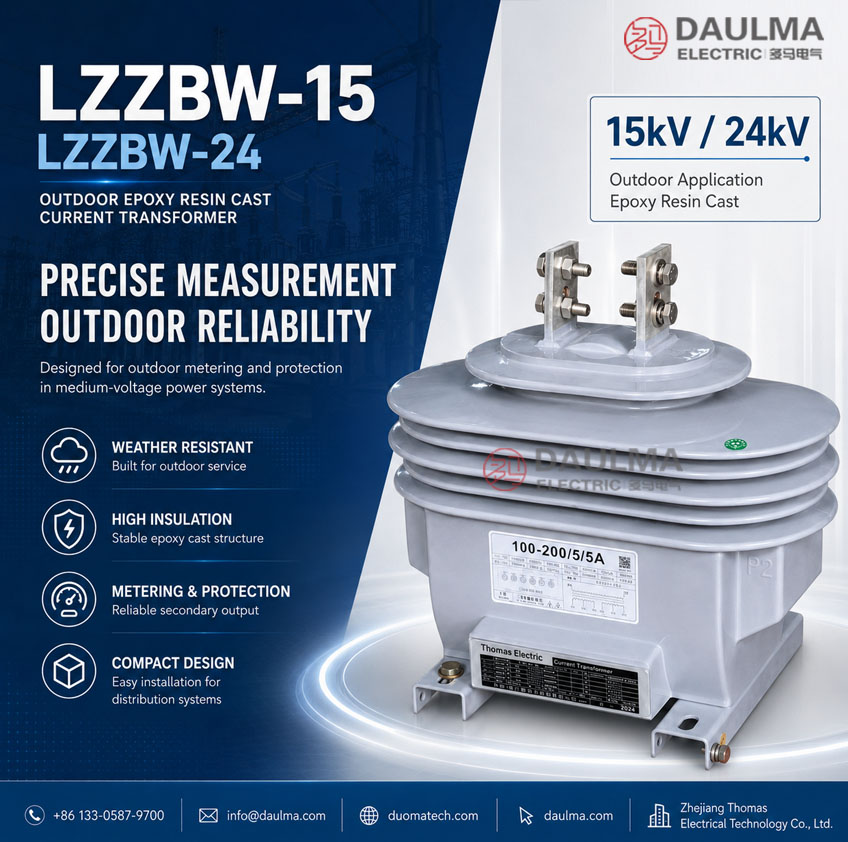

Die LZZBW-15 / LZZBW-24 buite-epoksiehars gegote stroomtransformator is ’n pilartipe droë stroomtransformator wat ontwerp is vir 15kV, 17.5kV en 24kV mediumspanningsdistribusiestelsels. Dit word buite gebruik vir stroommeting, energiemetering en relaaisbeskerming in wisselstroomstelsels met ’n nominale frekwensie van 50Hz of 60Hz. Die produk word vervaardig deur epoksiehars-vakuumgiettegnologie, wat die ST ’n volledig ingeslote isolasie liggaam gee wat geskik is vir buite-lugtigheid, UV-blootstelling en besoedelde diensomgewings.
Hierdie reeks behoort beskou te word as ’n buite droë-tipe alternatief vir olie-ondergedompelde ST’s. In vergelyking met olie-ondergedompelde buite-transformators het die LZZBW-reeks geen transformatorolie nie, laer lekkansrisiko en makliker veldonderhoud. Die voorste terminaalboks sluit ’n bedradingsuitlaatgat in vir veiliger sekondêre kabelverbinding, terwyl die onderplaat aardingsboutjies en vier monteer gate verskaf vir stabiele buite-installasie.
Produktipe
| Item | LZZBW-15 | LZZBW-24 |
|---|---|---|
| Produknaam | Buite Epoksiehars Gegote Stroomtransformator | Buite Epoksiehars Gegote Stroomtransformator |
| Installasie | Buite | Buite |
| Struktuur | Pilartipe, volledig ingeslote | Pilartipe, volledig ingeslote |
| Isolasie-medium | Buite-graad epoksiehars | Buite-graad epoksiehars |
| Nominale spanningklas | 15kV / 17.5kV klas | 24kV klas |
| Nominale isolasievloer | 17.5/38/75kV of 17.5/55/105kV volgens projekvereiste | 24/65/125kV |
| Nominale frekwensie | 50Hz of 60Hz | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A | 5A of 1A |
| Tipes gebruik | Buite metering, meting en beskerming | Buite metering, meting en beskerming |
Modelverduideliking
- L: Stroomtransformator.
- Z: Pilartipe struktuur.
- Z: Epoksiehars gegote isolasie.
- B: Met beskermingswikkeling / metering en beskerming ST reeks.
- W: Buitetipe.
- 15: 15kV / 17.5kV klas buite distribusiestelsel.
- 24: 24kV klas buite distribusiestelsel.
- 5A of 1A: Nominale sekondêre stroomopsie.
- Akkuraatheidskombinasie: Metering en beskermingskombinasies soos 0.2/10P10, 0.5/10P10, 0.2/10P15, 0.5/10P15, 0.2S/5P10 en verwante projek-spesifieke kombinasies.
Produkposisionering
Die LZZBW-reeks word beste beskryf as ’n buite epoksie gegote-hars ST vir droë-tipe distribusiemetering en -beskerming. Dit is nie ’n binne-skakelaar ST nie, en dit is nie ’n olie-ondergedompelde transformator nie. Die hoofwaarde daarvan is buite droë isolasie, volledig ingeslote epoksie liggaam, veiliger sekondêre bedradings toegang en vereenvoudigde onderhoud vir blootgestelde distribusie-installasies.
| Posisioneringspunt | Tegniese Betekenis | Webwerf Uitdrukking |
|---|---|---|
| Buite droë-tipe ontwerp | Geen transformatorolie nie, epoksiehars isolasie | Buite epoksie gegote-hars ST vir olievrye distribusiemetering |
| Multi-spanningsplatform | 15kV / 17.5kV en 24kV weergawes | Een produkfamilie vir verskillende mediumspanningsnetwerke |
| Beskerming + metering | Meteringakkuraatheid en beskermingsakkuraatheid kan gekombineer word | Geskik vir meting, energiemetering en relaaisbeskerming |
| Buite terminaalboks | Voorste uitlaatgat ondersteun sekondêre kabelbedrading | Veiliger veldbedrading en makliker onderhoudstoegang |
| Ondermonteerstruktuur | Aardingsboutjies en vier monteergate | Stabiele buite-installasie op beugels, platforms of substasie-strukture |
Toepassings
- 15kV, 17.5kV en 24kV buite mediumspanningsdistribusiestelsels
- Buite voeder metering en nutsenergiemeting
- Paal-gemonteerde meteringtoerusting en buite distribusiekaste
- Buite substasies en kompakte substasie inkomende / uitgaande voeders
- Relaaisbeskermingskringe vir distribusielyns en transformators
- Industriële buite kragdistribusie en hernubare energie netwerkverbindingspunte
- Projekte wat olievrye buite instrumenttransformators vereis
Eienskappe
- Buite epoksie vakuumgiet: Volledig ingeslote epoksiehars isolasie ondersteun buite diëlektriese prestasie en meganiese sterkte.
- Olievrye droë-tipe struktuur: Verminder olielek risiko en vereenvoudig veldonderhoud in vergelyking met olie-ondergedompelde ST’s.
- Multi-spanningsdekking: LZZBW-15 dek 15kV / 17.5kV klas stelsels, terwyl LZZBW-24 24kV klas stelsels dek.
- Metering en beskermingsopsies: Akkuraatheidskombinasies kan stroommeting, inkomstemetery en relaaisbeskerming ondersteun.
- Veilige bedradingsontwerp: Die terminaalboks voorste uitlaatgat pas by die kabeluitlaat vir veiliger en meer betroubare sekondêre bedrading.
- Stabiele buite monteer: Aardingsboutjies en vier onderste monteergate ondersteun veilige installasie op buite strukture.
Bedryfsbeginsel
Die LZZBW buitestroomtransformator omskakel mediumspanning primêre stroom na ’n gestandaardiseerde sekondêre stroomsein, gewoonlik 5A of 1A. Die sekondêre sein word verskaf aan meters, beskermingsrelaisse en moniteringtoestelle. Die epoksiehars gegote liggaam verskaf elektriese isolasie tussen die hoëspanning primêre stroombaan en die laespanning sekondêre stroombaan.
Vir meteringgebruik moet die ST verhoudingsakkuraatheid en faseverskuiwing binne die gekose akkuraatheidsklas en nominale las handhaaf. Vir beskermingsgebruik moet die beskermingswikkeling betroubare uitset tydens fout-stroomtoestande verskaf. Daarom moet stroomverhouding, sekondêre stroom, nominale uitset, akkuraatheidsklas en korttyd weerstandstroom saam bevestig word voor bestelling.
Tegniese Data
| Parameter | LZZBW-15 | LZZBW-24 |
|---|---|---|
| Produktipe | Buite epoksiehars gegote stroomtransformator | Buite epoksiehars gegote stroomtransformator |
| Nominale spanningklas | 15kV / 17.5kV klas | 24kV klas |
| Nominale isolasievloer | 17.5/38/75kV of 17.5/55/105kV volgens projekvereiste | 24/65/125kV |
| Nominale frekwensie | 50Hz of 60Hz | 50Hz of 60Hz |
| Nominale primêre stroom | 5A–600A verwysingsreeks; aanpasbaar | 10A–2000A verwysingsreeks; aanpasbaar |
| Nominale sekondêre stroom | 5A of 1A | 5A of 1A |
| Akkuraatheidsklas kombinasie | 0.2/10P10, 0.5/10P10, 0.2/10P15, 0.5/10P15 | 0.2S/0.5/5P10, 0.2S/0.5/5P20, 0.2S/0.5/5P30 en projek-spesifieke kombinasies |
| Nominale uitset | 10/15VA of 15/15VA verwysing | 20/20/100, 20/20/60, 20/20/40, 20/20/25, 30/30/120 en verwante kombinasies |
| Kragfaktor | cosφ = 0.8 naloop verwysing | cosφ = 0.8 naloop verwysing |
| Struktuurtipe | Pilartipe, volledig ingeslote | Pilartipe, volledig ingeslote |
| Behuisingmateriaal | Buite-graad epoksiehars, UV-bestand en spoorbestand | Buite-graad epoksiehars, UV-bestand en spoorbestand |
| Omgewingstemperatuur | -25°C tot +40°C verwysing | -25°C tot +40°C verwysing |
| Installasie | Buite | Buite |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2 | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2 |
Seleksietabel
Die volgende seleksietabel is georganiseer vir webwerf vertoning. Lang opskrifte en akkuraatheidsklas selle is in veelvuldige lyne verdeel om uitleg oorloop op produkbladsye te vermy.
| Model | Nominale Primêre Stroom (A) |
Akkuraatheidsklas Kombinasie |
Nominale Uitset (VA) |
Nominale Korttyd Termiese Stroom |
Nominale Dinamiese Stroom |
|---|---|---|---|---|---|
| LZZBW-15 | 5–600 | 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 |
10/15VA 15/15VA |
Volgens stroomverhouding en projekvereiste | Volgens stroomverhouding en projekvereiste |
| Aangepaste reeks | Metering + beskermingskombinasies | Volgens ooreenkoms | Volgens ooreenkoms | Volgens ooreenkoms | |
| LZZBW-24 | 10–40 | 0.2S/0.5/5P10 0.2S/0.5/5P15 0.2S/0.5/5P20 0.2S/0.5/5P30 0.2S/0.5/5P10/5P10 0.2S/0.5/5P15/5P15 0.2S/0.5/5P20/5P20 0.2S/0.5/5P30/5P30 |
20/20/100 20/20/60 |
150 × I1n | 375 × I1n |
| 50–100 | 20/20/60 20/20/40 |
200 × I1n | 500 × I1n | ||
| 150–250 | 20/20/25 | 32kA | 80kA | ||
| 300–400 | 20/20/40 20/20/30/30 |
50kA | 125kA | ||
| 500–600 | 20/20/20 20/20/10/10 |
63kA | 160kA | ||
| 750–800 | 30/30/120 30/30/80 |
80kA | 200kA | ||
| 1000–2000 | 30/30/50/50 30/30/30/30 30/30/25/25 30/30/15/15 |
100kA | 250kA |
Nota: Die tabel is vir voorlopige seleksie. Finale stroomverhouding, nominale las, akkuraatheidsklas, beskermingsklas, korttyd termiese stroom, dinamiese stroom en terminaalrangskikking moet bevestig word volgens die naamplaat, goedgekeurde tekening en fabriekstoetsverslag.
Normale Bedryfsomstandighede
| Parameter | Waarde |
|---|---|
| Installasieplek | Buite |
| Maksimum omgewingstemperatuur | +40°C verwysing |
| Minimum omgewingstemperatuur | -25°C verwysing |
| Daglikse gemiddelde temperatuur | ≤ +30°C verwysing |
| Hoogte bo seevlak | ≤ 1000m onder standaard diensomstandighede; hoër hoogte volgens ooreenkoms |
| Atmosferiese toestand | Geen ernstige besoedeling, korrosiewe gas of ontplofbare atmosfeer buite ontwerpgrense nie |
| Buite blootstelling | Geskik vir UV, lugtigheid en spoorbestand buite isolasietoepassings |
Installasie en Afmetings
Die LZZBW-reeks word buite geïnstalleer op ’n stabiele monteerplaat, beugel, paal-gemonteerde ondersteuning of substasie-struktuur. Die onderplaat sluit vier monteergate in vir meganiese vashegting en aardingsboutjies vir veilige aarding. Die voorste gat van die terminaalboks moet uitgelin word met die sekondêre kabeluitlaat, wat toelaat dat die sekondêre bedrading veilig en betroubaar ingaan.
| Installasie Item | Aanbevole Kontrolepunt |
|---|---|
| Monteerbasis | Bevestig die vier monteergate, basisafmetings en ondersteuningssterkte voor installasie. |
| Primêre terminaal | Kontroleer P1 / P2 rigting, geleierverbindingsmetode en elektriese klaring. |
| Sekondêre terminaalboks | Lyn die bedradingsuitlaatgat uit met die sekondêre kabelroete en verseël die kabelingang behoorlik. |
| Aarding | Gebruik die aardingsboutjies op die onderplaat en verbind die ST-basis met die stasie-aardingstelsel. |
| Buite isolasie | Bevestig kruipafstand, besoedelingsvlak, UV-blootstelling en spoorbestand vereistes. |
| Onderhoudstoegang | Reserveer ruimte vir terminaalinspeksie, naamplaatlesing en kabelonderhoud. |
Wikkels & Terminaalmerking
Die primêre terminale word gewoonlik gemerk as P1 en P2. Die sekondêre terminale word gemerk volgens die aantal sekondêre wikkels en die goedgekeurde bedradingsdiagram. Vir metering en beskermingskonfigurasies moet elke sekondêre groep aan ’n duidelike funksie toegeken word voor produksie.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroomrigting en polariteitsverwysing. |
| 1S1 / 1S2 | Eerste sekondêre wikkel | Gewoonlik toegeken aan metering of stroommeting. |
| 2S1 / 2S2 | Tweede sekondêre wikkel | Gewoonlik toegeken aan relaaisbeskerming. |
| 3S1 / 3S2 | Addisionele sekondêre wikkel indien gespesifiseer | Gebruik vir rugsteunbeskerming of onafhanklike moniteringskring. |
| Aardingspunt | Sekondêre / basis aardingsverwysing | Een punt van die sekondêre stroombaan en die ST-basis moet geaard word volgens projekpraktyk. |
Standaarde en Nakoming
Vir nuwe internasionale dokumentasie moet die LZZBW-15 / LZZBW-24 reeks gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. Vir Chinese standaard dokumentasie kan GB/T 20840.1 en GB/T 20840.2 gebruik word. Ouere katalogus verwysings soos IEC 60044-1 mag slegs behou word wanneer dit deur ’n tender of vergelykingsdokument vereis word.
Veiligheidsnotas
- Bevestig spanningklas, isolasievloer, stroomverhouding, nominale sekondêre stroom, akkuraatheidsklas en nominale uitset voor installasie.
- Verifieer P1 / P2 polariteit en die sekondêre terminaalmerking voor die koppeling van meters of beskermingsrelaisse.
- Aard die ST-basis en een punt van die sekondêre stroombaan volgens die projek-aardingsontwerp.
- Die ST sekondêre stroombaan mag nie oopkring wees terwyl primêre stroom vloei nie.
- Voor die ontkoppeling van meters, relaisse of toetstoerusting, kortsluit die sekondêre stroombaan met ’n goedgekeurde kortsluittoestel.
- Verseël die terminaalboks kabeluitlaat na sekondêre bedrading om vogtoegang te voorkom.
- Moenie die ST installeer in ’n omgewing met ernstige chemiese korrosie, ontplofbare gas of meganiese impak buite die produkontwerpgrense nie.
- Installasie en inbedryfstelling moet uitgevoer word deur gekwalifiseerde mediumspanning elektriese personeel.
Seleksiegids
- Bevestig spanningvlak: Gebruik LZZBW-15 vir 15kV / 17.5kV stelsels en LZZBW-24 vir 24kV stelsels.
- Bevestig buite droë-tipe vereiste: Selekteer hierdie reeks waar ’n olievrye buite ST verkies word vir onderhoud of omgewingsredes.
- Selekteer stroomverhouding: Kies die primêre stroom volgens voederlas, meteringreeks en beskermingsinstellings.
- Kies sekondêre stroom: Gebruik 5A vir konvensionele meters en relaisse; gebruik 1A wanneer lang sekondêre bedrading of laer kabel las vereis word.
- Definieer akkuraatheidskombinasie: Gebruik 0.2S / 0.2 vir hoër meteringakkuraatheid en 5P / 10P vir relaaisbeskerming.
- Kontroleer nominale las: Bereken die totale las van meters, relaisse, terminaalblokke en sekondêre kabels.
- Goedkeur installasiedetaljes: Bevestig basis monteergate, aardingsboutjies, terminaalboks uitlaatrigting en bedradingsdiagram voor produksie.
