LDZB(J)7-10L፣ TPOL-10 ግድግዳ በኩል የሚያልፍ የካስት-ሪዚን የአሁን ማጣሪያ

የምርት እይታ

LDZB(J)7-10(L) / TPOL-10 ዓይነት የአሁን ማዞሪያ የውስጥ ግድግዳ በኩል የሚገባ ኤፖክሲ የተሞላ የአሁን ማዞሪያ ሲሆን ለመካከለኛ ቮልቴጅ ስዊችጂያር፣ ባስባር ስርዓቶች እና የتوزيع ፓነሎች ዲዛይን ተደርጓል። በ50Hz ወይም 60Hz የተሰጠ ድግግሞሽ ያለው የAC የኃይል ስርዓቶች ውስጥ የአሁን መለኪያ፣ የኤሌክትሪክ ኃይል መለኪያ፣ ሪሌ ጥበቃ፣ መቆጣጠሪያ እና ሁለተኛ ዙር የማይገናኝ ስርዓት ለማድረግ ይጠቅማል።

ይህ ምርት ለሩሲያዊ ዘዴ የሚያልፍ የአሁን ማዞሪያ አወቃቀር የሚፈልጉ ፕሮጀክቶች ላይ TPOL-10 እኩል / ተካ ዓይነት በመልክ ይታወቃል፣ በተመሳሳይ ጊዜ ለ11kV እና 12kV ክላስ ስዊችጂያር ዓለም አቀፍ ሰነዶች ይጠቀማል። ማዞሪያው ስዊችጂያር ግድግዳዎች፣ የتوزيع መሳሪያዎች እና ባስባር ቦታዎች በኩል ማስገቢያ ላይ የሚስማማ ነው። የመጀመሪያ ኮንዳክተር በማዞሪያ አካል ውስጥ ይገኛል፣ እና የሁለተኛ ዙር ወንዶች ወደ ሜትሮች፣ ጥበቃ ሪሌዎች እና የኦቶሜሽን መሳሪያዎች የመደበኛ 5A ወይም 1A የውፅዓት ምልክቶች ይሰጣሉ።

LDZB(J)7-10(L) ስሪዝ የመደበኛ ዓይነት እና ረጅሙ L-ዓይነት ስሪዝ ይጠቀሳል። ሁለቱም በግድግዳ ውስጥ የሚገቡ የኤፖክሲ ሞልድ ዲዛይን ፅንስ ይከተላሉ፣ ግን L-ዓይነቱ ለተጨማሪ ጥልቀት፣ ባስባር አቀማመጥ ወይም ብዙ የሁለተኛ ዙር ወንድ አቀማመጦች የሚፈልጉ ካቢኔ አቀማመጦች ረጅሙ አካል እና የተለየ ማስገቢያ ርዝመት ይሰጣል። ለኢክስፖርት ፕሮጀክቶች፣ ምርቱ እንደ 11kV / 12kV የውስጥ ግድግዳ በኩል የሚገባ ኤፖክሲ የተሞላ የአሁን ማዞሪያ (CT) በ IEC 61869-2 ቴክኒካል ማስረጃዎች ጋር ተሰብስቦ ሊገለጽ ይቻላል።

የምርት ዓይነት

የምርት ማሳያ

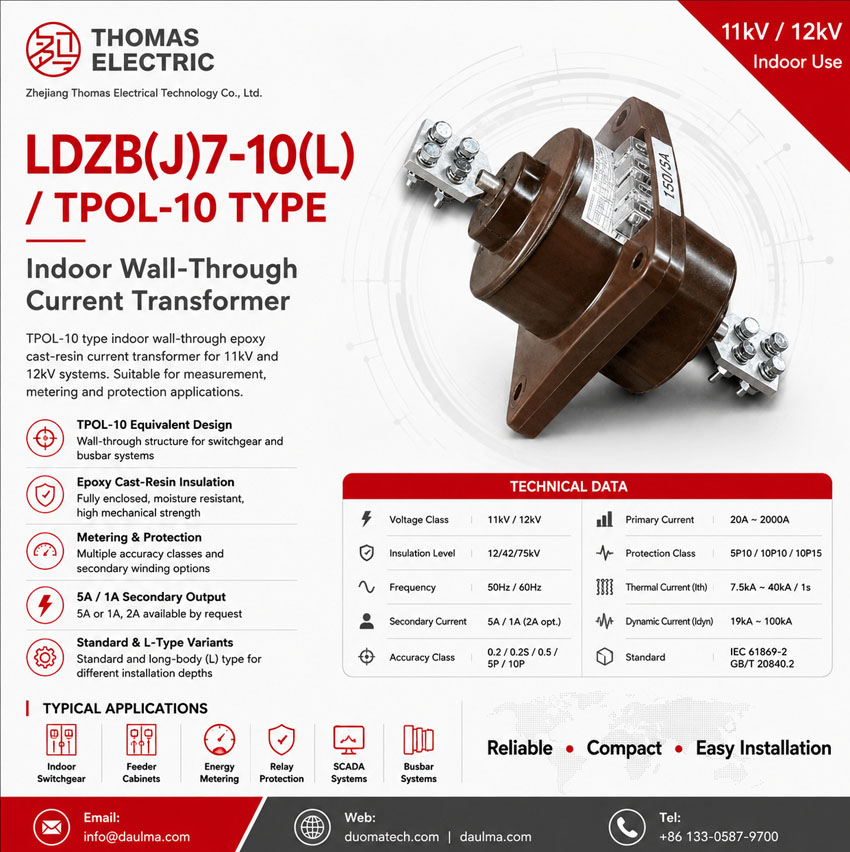

LDZB(J)7-10(L) / TPOL-10 ዓይነት የአሁን ማዞሪያ ኮምፓክት ኤፖክሲ የተሞላ አካል፣ በግድግዳ ውስጥ የሚገባ የማያያዥ ፍላንጅ፣ በሁለቱም ጎኖች የመጀመሪያ ተርሚናሎች እና በሪዚን አካል ላይ የሁለተኛ ዙር ተርሚናል ቦክስ አለው። የመደበኛ ስሪዝ ለተለመዱ ካቢኔ ማስገቢያ የሚስማማ ሲሆን፣ L-ዓይነቱ ለተለየ ማስገቢያ ጥልቀት ወይም ባስባር አቀማመጥ የሚፈልጉ ፕሮጀክቶች ረጅሙ አካል ይሰጣል።

መተግበሪያዎች

• 11kV እና 12kV የውስጥ መካከለኛ ቮልቴጅ ስዊችጂያር
• ሩሲያዊ TPOL-10 ተካ ፕሮጀክቶች እና CIS-ገበያ ስዊችጂያር ሪትሮፊት
• የተሰበሰበ የሜታል ስዊችጂያር፣ የመለኪያ ፓነሎች እና ፏደር ካቢኔቶች
• የአሁን መለኪያ እና የኤሌክትሪክ ኃይል መለኪያ ዙር
• 5P ወይም 10P የክላስ ድርጊት የሚፈልጉ ሪሌ ጥበቃ እና የኦቶሜሽን ዙር
• በتوزيع መሳሪያዎች እና ስዊችጂያር ግድግዳዎች ውስጥ ባስባር ጋር የተገናኘ በግድግዳ ውስጥ የሚገባ ማስገቢያ
• IEC-የተኮሰ የኢክስፖርት ፕሮጀክቶች በደቡብ ምስራቅ እስያ፣ ማዕከላዊ እስያ፣ ምእራብ እስያ እና የዩቲሊቲ የتوزيع ስርዓቶች

የሚለዩ ባህሪዎች

• TPOL-10 እኩል አወቃቀር፡ ሩሲያዊ TPOL-10 መተግበሪያዎች ለሚመስሉ በኩል የሚያልፍ / በግድግዳ ውስጥ የሚገባ የአሁን ማዞሪያ የሚፈልጉ ፕሮጀክቶች ለማዘጋጀት ዲዛይን ተደርጓል።
• በግድግዳ ውስጥ የሚገባ ኤፖክሲ የተሞላ ዲዛይን፡ የሞልድ የሪዚን አካል የኢንሱሌሽን ጥንካሬ፣ ሜካኒካል ደረጃ እና ኮምፓክት የውስጥ ማያያዣ ይሰጣል።
• የመደበኛ እና L-ዓይነት አማራጮች፡ የመደበኛ ዓይነት ለተለመዱ ካቢኔ አቀማመጦች የሚስማማ ሲሆን፣ L-ዓይነቱ ለረጅሙ ማስገቢያ ጥልቀት ወይም ልዩ ባስባር አቀማመጥ የሚፈልጉ ቦታዎች ጥቅም ላይ ይውላል።
• ፈላጊ የሁለተኛ ዙር ውፅዓት፡ 5A እና 1A ውፅዓቶች የተለመዱ ሜትሮች፣ ዘመናዊ ሪሌዎች እና ዝቅተኛ ተጠያቂነት ያላቸው የሁለተኛ ዙር የአልባ ማገጃዎች ይደግፋሉ።
• ብዙ የሁለተኛ ዙር ወንድ አማራጮች፡ መለኪያ፣ መለኪያ፣ ጥበቃ እና ሁለት ጥበቃ ወንድ ኮንፊጉሬሽኖች በፕሮጀክት ላይ በመመርኮዝ ሊገለጹ ይችላሉ።
• ዓለም አቀፍ ቮልቴጅ ማሳያ፡ የምርት ገጽ ለIEC-የተመሰረተ የኢክስፖርት ፕሮጀክቶች ሲስማማ በተመሳሳይ ጊዜ ለTPOL-10 ተካ ፍላጎት የሚስማማ ሆኖ 11kV እና 12kV የክላስ ቃላት ይጠቀማል።

መርህ

LDZB(J)7-10(L) / TPOL-10 ዓይነት የአሁን ማዞሪያ በኤሌክትሮማግኔቲክ ኢንዳክሽን ይሰራል። የመጀመሪያ አሁን በመጀመሪያ ኮንዳክተር ወይም ባስባር መንገድ ውስጥ ይፈስሳል እና ውስጥ ያለውን ኮር ውስጥ ማግኔቲክ ፍሰት ያመጣል። የሁለተኛ ዙር ወንድ በዚያ ላይ የተመጣጣኝ የአሁን ውፅዓት ለመለኪያ መሳሪያዎች፣ የኃይል ሜትሮች፣ ጥበቃ ሪሌዎች ወይም የመቆጣጠሪያ መሳሪያዎች ያስከትላል።

የአሁን ማዞሪያ በተጨማሪ በመካከለኛ ቮልቴጅ የመጀመሪያ ዙር እና በዝቅተኛ ቮልቴጅ የሁለተኛ ዙር ዙር መካከል የኤሌክትሪክ የማይገናኝ ስርዓት ይሰጣል። ለመለኪያ ዓላማ፣ የተመረጠው ክላስ በተሰጠው ተጠያቂነት ውስጥ ውድር እና የደረጃ ትክክለኛነት ማስቀመጥ አለበት። ለጥበቃ ዓላማ፣ ጥበቃ ኮር በስህተት-አሁን ሁኔታዎች ውስጥ የሚስማማ የሁለተኛ ዙር ምልክት ማቅረብ አለበት እንዲሁም ሪሌዎች በትክክል ሊሰሩ ይችላሉ።

የሞዴል ምልክት

ቴክኒካል ዳታ

የመርጫ ሰንጠረዥ

የሚከተለው ሰንጠረዥ ለዌብሳይት ጥቅም እና የፕሮጀክት ጥያቄ መመሪያ የተዘጋጀ ነው። የመጨረሻ ዳታዎች በተፈቀደ ዲራዊንግ፣ የስም ገጽ፣ የፈተና ሪፖርት እና ቴክኒካል ውል ላይ በመመርኮዝ ሊረጋገጡ ይገባል።

የተለያዩ አማራጮች

መጠኖች

LDZB(J)7-10(L) / TPOL-10 ዓይነት ስሪዝ ሁልጊዜ በተፈቀደ የውጭ ዲራዊንግ ላይ መሰረዝ አለበት። የመደበኛ ዓይነት እና L-ዓይነት የተለየ የአካል ርዝመት፣ የማያያዣ ፕሌት አቀማመጥ፣ ባስባር ክሊያራንስ እና ተርሚናል አቀማመጥ ሊኖራቸው ይችላል። ለሪትሮፊት ፕሮጀክቶች፣ የመጀመሪያ TPOL-10 ውጭ አቀማመጥ እና የስዊችጂያር መክፈቻ በተካ በፊት መፈተሽ አለበት።

ተርሚናሎች

የመጀመሪያ ተርሚናሎች በተለምዶ P1 እና P2 ይባላሉ። የሁለተኛ ዙር ወንዶች በአንድ፣ ሁለት ወይም ሦስት የሁለተኛ ዙር ወንዶች ላይ በመመርኮዝ 1S1 / 1S2፣ 2S1 / 2S2 እና 3S1 / 3S2 ሊታዩ ይችላሉ። የመለኪያ፣ ጥበቃ እና የኦቶሜሽን ዙር በተፈቀደ የተርሚናል ዲያግራም በትክክል መገጣጠም አለባቸው።

የአገልግሎት ሁኔታዎች

• የማስገቢያ ቦታ፡ የውስጥ ስዊችጂያር፣ የتوزيع መሳሪያዎች እና ባስባር ቦታዎች
• የተሰጠ ቮልቴጅ፡ በፕሮጀክት ማረጋገጫ 11kV እና 12kV የክላስ ስርዓቶች
• የተሰጠ ድግግሞሽ፡ 50Hz ወይም 60Hz
• የማስገቢያ አቀማመጥ፡ ማንኛውም አቀማመጥ፣ ሜካኒካል ድጋፍ እና ዲራዊንግ ማረጋገጫ ላይ የተመሰረተ
• የአካባቢ አካባቢ የማይፈስስ እና ከኮንዳክቲቭ ድስት፣ ኮሮዥቭ ጋዝ እና የኢንሱሌሽን ጉዳት የሚያስከትሉ ጥረቶች የሌሉት መሆን አለበት።
• ለቅዝቃዜ የአየር ሁኔታ፣ ከፍተኛ ማርጎሪያ፣ የባሕር ጠርፍ፣ ከፍተኛ ቁመት ወይም ልዩ የመሬት ፍጥጫ ፕሮጀክቶች፣ የአገልግሎት ሁኔታዎች በትዕዛዝ በፊት መረጋገጥ አለባቸው።

ስታንዳርዶች እና የሚስማማ

ለዓለም አቀፍ የምርት ገጾች፣ LDZB(J)7-10(L) / TPOL-10 ዓይነት የአሁን ማዞሪያ በIEC 61869-2 ለአሁን ማዞሪያዎች መሰረት መገልጸው አለባቸው። ሩሲያዊ ወይም CIS ተካ ፕሮጀክቶች የአካባቢ ሰነዶች የሚፈልጉ ጊዜ፣ ምርቱ እንዲሁ በTPOL-10 መተግበሪያ ፍላጎቶች እና በተዛማጅ GOST የፕሮጀክት ስፔሲፊኬሽኖች ሊገለጽ ይችላል። የድሮ ማጣቀሻዎች እንደ IEC 60044-1 በደንበኛ ወይም በተንደር ሰነድ የሚፈለጉ ጊዜ ብቻ ሊካተቱ ይችላሉ።

ማስገቢያ እና መጠኖች

ምርቱ በስዊችጂያር ግድግዳ ወይም ግድግዳ በኩል ይገባል። ካቢኔ ማምረት በፊት፣ የግድግዳ መክፈቻ፣ የማያያዣ ፍላንጅ፣ የመጀመሪያ ተርሚናል አቀማመጥ፣ ባስባር ቀዳዳ፣ የሁለተኛ ዙር ተርሚናል አቅጣጫ፣ የጥበቃ ገጽ፣ የመሬት ግንኙነት ነጥብ እና የጥገና ቦታ በተፈቀደ የውጭ ዲራዊንግ ላይ መረጋገጥ አለባቸው። ለTPOL-10 ተካ ፕሮጀክቶች፣ የሚኖር ካቢኔ መቁረጥ እና ባስባር አላይንመንት በLDZB(J)7-10 ወይም LDZB(J)7-10L አማራጭ ምርጫ በፊት መለካት አለበት።

የደህንነት ማስታወሻዎች

• ቮልቴጅ ክላስ፣ የኢንሱሌሽን ደረጃ፣ የአሁን ውድር፣ የሁለተኛ ዙር አሁን፣ ትክክለኛነት ክላስ እና የተሰጠ ተጠያቂነት በማምረት በፊት ያረጋግጡ።
• የግድግዳ መክፈቻ፣ ባስባር አላይንመንት፣ የመጀመሪያ ተርሚናል ክሊያራንስ እና የካቢኔ ጥልቀት በስዊችጂያር ማሰSEMBLY በፊት ያረጋግጡ።
• የመጀመሪያ እና የሁለተኛ ዙር ተርሚናሎች በፖላሪቲ ምልክቶች እና በተፈቀደ የአልባ ማገጃ ዲያግራም መሰረት ያገናኙ።
• የCT የሁለተኛ ዙር ዙር የመጀመሪያ አሁን በሚፈስስ ጊዜ የማይከፈት ዙር መሆን የለበትም።
• ሜትሮች ወይም ሪሌዎች ማገጃ በፊት፣ የሁለተኛ ዙር ዙር በተፈቀደ የማጭበር መሳሪያ ማጭበር አለበት።
• የሁለተኛ ዙር ዙር አንድ ነጥብ በፕሮጀክት የኤሌክትሪክ ደህንነት ሥርዓት መሬት ግንኙነት ማድረግ አለበት።
• ማስገቢያ እና ኮሚሽናዊንግ በተጠናቀቁ የመካከለኛ ቮልቴጅ የኤሌክትሪክ ሰራተኞች መደረግ አለበት።

የትዕዛዝ መረጃ

• የምርት ሞዴል፡ LDZB(J)7-10(L) / TPOL-10 ዓይነት
• ቮልቴጅ ክላስ፡ 11kV ወይም 12kV ክላስ
• የተሰጠ የመጀመሪያ ዙር አሁን እና የተሰጠ የሁለተኛ ዙር አሁን፡ 5A ወይም 1A
• ትክክለኛነት ክላስ እና የተሰጠ ተጠያቂነት ለእያንዳንዱ የሁለተኛ ዙር ወንድ
• ኮር ኮንፊጉሬሽን፡ መለኪያ፣ ጥበቃ፣ ሁለት ጥበቃ ወይም ሦስት-ሁለተኛ ዙር ወንድ ዓይነት
• የሚፈለገው ጥበቃ ክላስ፡ 5P10፣ 10P10፣ 10P15 ወይም የፕሮጀክት ልዩ ፍላጎት
• የተሰጠ የጊዜያዊ ሙቀት አሁን እና የተሰጠ ዳይናሚክ አሁን
• የመደበኛ ዓይነት ወይም L-ዓይነት ረጅሙ-አካል አማራጭ
• የመጀመሪያ ተርሚናል ዓይነት፣ ባስባር መጠን፣ የማያያዣ ዲራዊንግ እና የካቢኔ አቀማመጥ
• የሚፈጠሩ IEC / GOST / የፕሮጀክት ስታንዳርድ፣ የተለመደ የፈተና ሪፖርት እና የሰርቲፊኬት ፍላጎቶች
• ብዛት፣ የመለያ ቋንቋ፣ የማሸሻ እና የፕሮጀክት ሰነድ ፍላጎቶች

የመርጫ መመሪያ

1. የገበያ ፍላጎት ያረጋግጡ፡ ለሩሲያዊ ወይም CIS ተካ ፕሮጀክቶች፣ TPOL-10 ዓይነት ቃላት ይጠብቁ; ለኢክስፖርት ፕሮጀክቶች፣ 11kV / 12kV የክላስ IEC ቃላት ይጠቀሙ።
2. ቮልቴጅ ክላስ ይምረጡ፡ ስርዓቱ 11kV ወይም 12kV የመሳሪያ ክላስ የሚፈልግ ጊዜ 12kV የክላስ የኢንሱሌሽን ኮኦርዲኔሽን ይጠቀሙ።
3. የመጀመሪያ ዙር አሁን ይምረጡ፡ ከ20A እስከ 2000A ድረስ በፏደር አሁን፣ የመለኪያ ክልል እና ሪሌ ጥበቃ ሴቲንግስ ላይ በመመርኮዝ ይምረጡ።
4. የሁለተኛ ዙር አሁን ይምረጡ፡ ለተለመዱ ስዊችጂያር 5A ይጠቀሙ ወይም ለረጅሙ የሁለተኛ ዙር የአልባ ማገጃ እና ለዝቅተኛ ተጠያቂነት መተግበሪያዎች 1A ይጠቀሙ።
5. ኮር ጥምረት ይምረጡ፡ ለመለኪያ 0.2S / 0.5 ይምረጡ እና ለጥበቃ ዙር 5P / 10P ክላሶች ይምረጡ።
6. አወቃቀር አማራጭ ይምረጡ፡ ለተለመዱ ካቢኔ አቀማመጦች የመደበኛ ዓይነት ይምረጡ ወይም ተጨማሪ የማስገቢያ ርዝመት የሚፈልጉ ጊዜ L-ዓይነት ይምረጡ።
7. ዲራዊንጎች ያረጋግጡ፡ የግድግዳ መክፈቻ፣ ባስባር ግንኙነት፣ ተርሚናል አቀማመጥ እና የሁለተኛ ዙር የአልባ ማገጃ በማምረት በፊት ያረጋግጡ።
