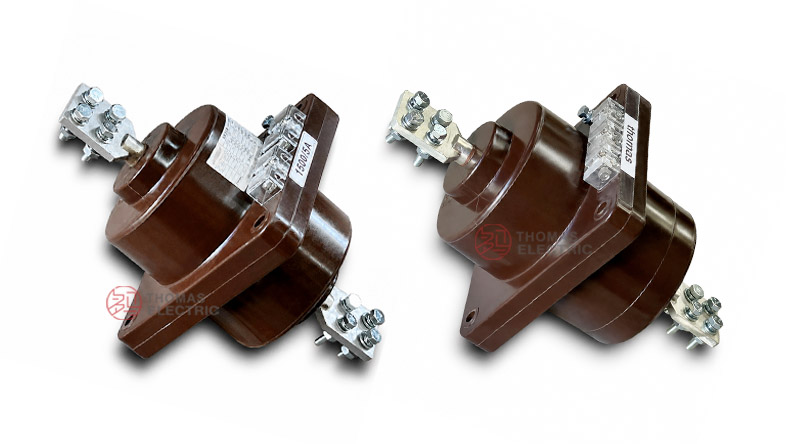

محول تيار من نوع LDZB(J)7-10L، TPOL-10، من خلال الجدار، معزول بالراتنج المصبوب

نظرة عامة على المنتج

محول التيار من النوع LDZB(J)7-10(L) / TPOL-10 هو محول تيار داخلي من النوع المارّ (Wall-through) معزول بالراتنج الإبوكسي، مصمم لمعدات التوزيع ذات الجهد المتوسط وأنظمة القضبان النحاسية (Busbar) ولوحات التوزيع. ويُستخدم لـقياس التيار، وقياس الطاقة الكهربائية، وحماية المرحلات، والتحكم، وعزل الدوائر الثانوية في أنظمة التيار المتردد ذات التردد الاسمي 50 هرتز أو 60 هرتز.

يُصنف هذا المنتج كـبديل أو ما يعادل TPOL-10 للمشاريع التي تتطلب هيكل محول تيار مارّ على الطراز الروسي، مع استخدام وثائق فنية دولية لمعدات التوزيع من الفئة 11 كيلوفولت و12 كيلوفولت. يناسب المحول التركيب عبر جدران خزائن التوزيع وأجهزة التوزيع وحجرات القضبان النحاسية. يتم توصيل الموصل الأولي عبر جسم المحول، وتزوّد ملفاته الثانوية إشارات خرج قياسية بتيار 5 أمبير أو 1 أمبير لأجهزة القياس ومرحلات الحماية وأجهزة الأتمتة.

تشمل سلسلة LDZB(J)7-10(L) نوعًا قياسيًا وإصدارًا أطول يُعرف بالنوع L. وكلاهما يتبع نفس مفهوم التصميم المارّ المعزول بالراتنج الإبوكسي، لكن النوع L يوفر جسمًا أطول وطول تركيب مختلفًا لتخطيطات الخزانات التي تتطلب عمقًا إضافيًا أو وضعًا خاصًا للقضبان النحاسية أو ترتيبات متعددة للملفات الثانوية. للمشاريع المخصصة للتصدير، يمكن تحديد المنتج كـمحول تيار داخلي من النوع المارّ المعزول بالراتنج الإبوكسي للفئتين 11 كيلوفولت / 12 كيلوفولت بما يتماشى مع المتطلبات الفنية للمعيار IEC 61869-2.

نوع المنتج

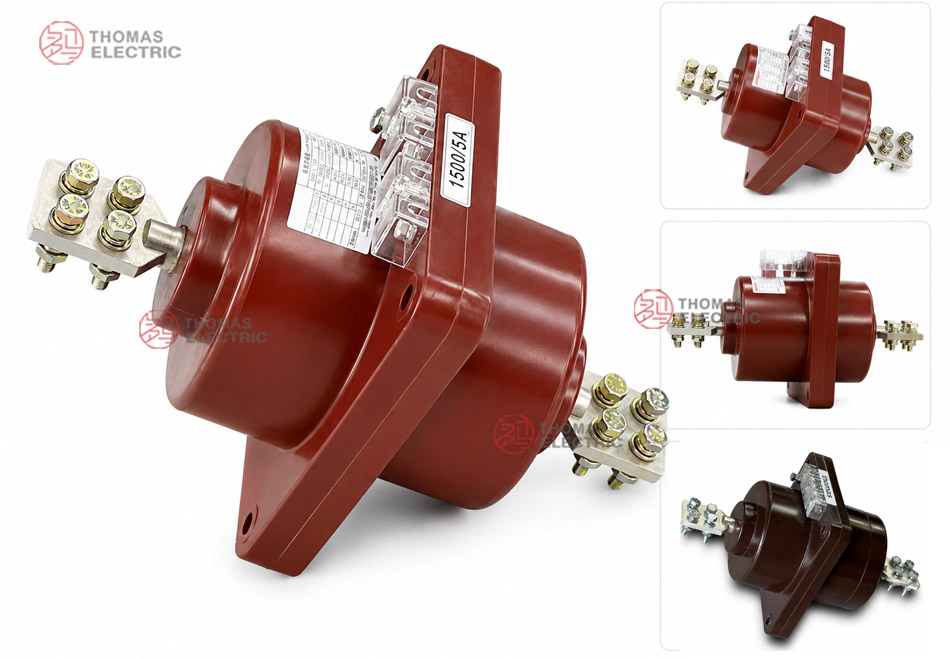

عرض المنتج

يتميز محول التيار من النوع LDZB(J)7-10(L) / TPOL-10 بهيكل مدمج معزول بالراتنج الإبوكسي، وشفة تركيب مارّة، وأطراف أولية على الجانبين، وكتلة أطراف ثانوية على جسم الراتنج. النوع القياسي مناسب للتركيب الشائع في الخزانات، بينما يوفر النوع L جسمًا أطول للمشاريع التي تتطلب عمق تركيب مختلفًا أو ترتيبًا خاصًا للقضبان النحاسية.

التطبيقات

• معدات التوزيع الداخلية ذات الجهد المتوسط من الفئتين 11 كيلوفولت و12 كيلوفولت
• مشاريع استبدال TPOL-10 الروسية وتحديث معدات التوزيع في أسواق رابطة الدول المستقلة (CIS)
• خزائن التوزيع المعدنية الثابتة، ولوحات القياس، وخزائن التغذية
• دوائر قياس التيار وقياس الطاقة الكهربائية
• دوائر حماية المرحلات والأتمتة التي تتطلب أداءً من الفئة 5P أو 10P
• التركيب المارّ المتصل بالقضبان النحاسية في أجهزة التوزيع وحواجز معدات التوزيع
• مشاريع التصدير المتوافقة مع المعايير الدولية (IEC) في جنوب شرق آسيا، وآسيا الوسطى، والشرق الأوسط، وأنظمة توزيع المرافق العامة

الميزات

• هيكل يعادل TPOL-10: مصمم للمشاريع التي تتطلب محول تيار مارّ/مارّ عبر الجدار مشابهًا لتطبيقات TPOL-10 الروسية.
• تصميم مارّ معزول بالراتنج الإبوكسي: يوفر جسم الراتنج المقولب قوة عزل واستقرارًا ميكانيكيًا وتركيبًا داخليًا مدمجًا.
• إصدارات قياسية ونوع L: النوع القياسي مناسب لتخطيطات الخزانات الشائعة، بينما يُستخدم النوع L عندما يتطلب الأمر عمق تركيب أطول أو وضعًا خاصًا للقضبان النحاسية.
• خرج ثانوي مرن: تدعم مخارج 5 أمبير و1 أمبير أجهزة القياس التقليدية والمرحلات الحديثة وتمديدات الأسلاك الثانوية ذات الحمل المنخفض.
• خيارات متعددة للملفات الثانوية: يمكن تحديد تكوينات الملفات للقياس، وقياس الطاقة، والحماية، والحماية المزدوجة وفقًا لمتطلبات المشروع.
• تعبير دولي عن الجهد: تستخدم صفحة المنتج عبارات “فئة 11 كيلوفولت و12 كيلوفولت” لتتوافق مع مشاريع التصدير القائمة على معايير IEC، مع بقائها مناسبة لمتطلبات استبدال TPOL-10.

المبدأ

يعمل محول التيار من النوع LDZB(J)7-10(L) / TPOL-10 بمبدأ الحث الكهرومغناطيسي. يتدفق التيار الأولي عبر الموصل الأولي أو مسار القضيب النحاسي، مما يولّد تدفقًا مغناطيسيًا في القلب الداخلي. ثم يُنتج الملف الثانوي تيار خرج متناسبًا لأجهزة القياس، وعدادات الطاقة، ومرحلات الحماية، أو أجهزة التحكم.

كما يوفّر محول التيار عزلًا كهربائيًا بين دائرة الجهد المتوسط الأولية ودائرة الجهد المنخفض الثانوية. بالنسبة لوظيفة القياس، يجب أن تحافظ الفئة المختارة على دقة النسبة وزاوية الطور ضمن الحمل الاسمي. أما لوظيفة الحماية، فيجب أن يوفّر قلب الحماية إشارة ثانوية موثوقة أثناء ظروف تيار العطل لضمان تشغيل المرحلات بشكل صحيح.

ترميز الموديل

البيانات الفنية

جدول الاختيار

يُنظّم الجدول التالي للاستخدام على مواقع الويب وتوجيه استفسارات المشاريع. يجب تأكيد المعلمات النهائية وفقًا للرسم المعتمد، واللوحة التعريفية، وتقرير الاختبار، والاتفاق الفني.

خيارات الإصدارات

الأبعاد

يجب دائمًا اختيار سلسلة LDZB(J)7-10(L) / TPOL-10 مع الرسم البياني الخارجي المعتمد. قد يختلف النوع القياسي والنوع L في طول الجسم، وموضع لوحة التركيب، والمسافة البادئة للقضبان النحاسية، وترتيب الأطراف. بالنسبة لمشاريع الاستبدال، يجب التحقق من الرسم البياني الخارجي الأصلي لـ TPOL-10 وفتحة خزانة التوزيع قبل الاستبدال.

الأطراف

تُسمّى الأطراف الأولية عادةً P1 وP2. وقد تُسمّى الملفات الثانوية 1S1 / 1S2، 2S1 / 2S2، و3S1 / 3S2 اعتمادًا على ما إذا كان المحول مزوّدًا بملف ثانوي واحد أو اثنين أو ثلاثة. يجب توصيل دوائر القياس والحماية والأتمتة بدقة وفقًا لمخطط الأطراف المعتمد.

ظروف التشغيل

• مكان التركيب: خزائن التوزيع الداخلية، وأجهزة التوزيع، وحجرات القضبان النحاسية
• الجهد الاسمي: أنظمة من الفئتين 11 كيلوفولت و12 كيلوفولت حسب تأكيد المشروع
• التردد الاسمي: 50 هرتز أو 60 هرتز
• وضع التركيب: أي وضع، رهناً بالدعم الميكانيكي واعتماد الرسم
• يجب أن تكون البيئة المحيطة غير قابلة للانفجار وخالية من الغبار الموصل، والغازات المسببة للتآكل، والأبخرة الضارة بالعزل.
• بالنسبة للمشاريع في المناخات الباردة، أو ذات الرطوبة العالية، أو المناطق الساحلية، أو المرتفعات العالية، أو المشاريع الزلزالية الخاصة، يجب تأكيد ظروف التشغيل قبل الطلب.

المعايير والامتثال

لصفحات المنتجات الدولية، يجب وصف محول التيار من النوع LDZB(J)7-10(L) / TPOL-10 وفقًا للمعيار IEC 61869-2 الخاص بمحولات التيار. وعندما تتطلب مشاريع الاستبدال الروسية أو في رابطة الدول المستقلة وثائق محلية، يمكن أيضًا ربط المنتج بمتطلبات تطبيق TPOL-10 والمواصفات الفنية المحلية ذات الصلة (GOST). يمكن تضمين المراجع القديمة مثل IEC 60044-1 فقط عند طلبها من العميل أو وثيقة المناقصة.

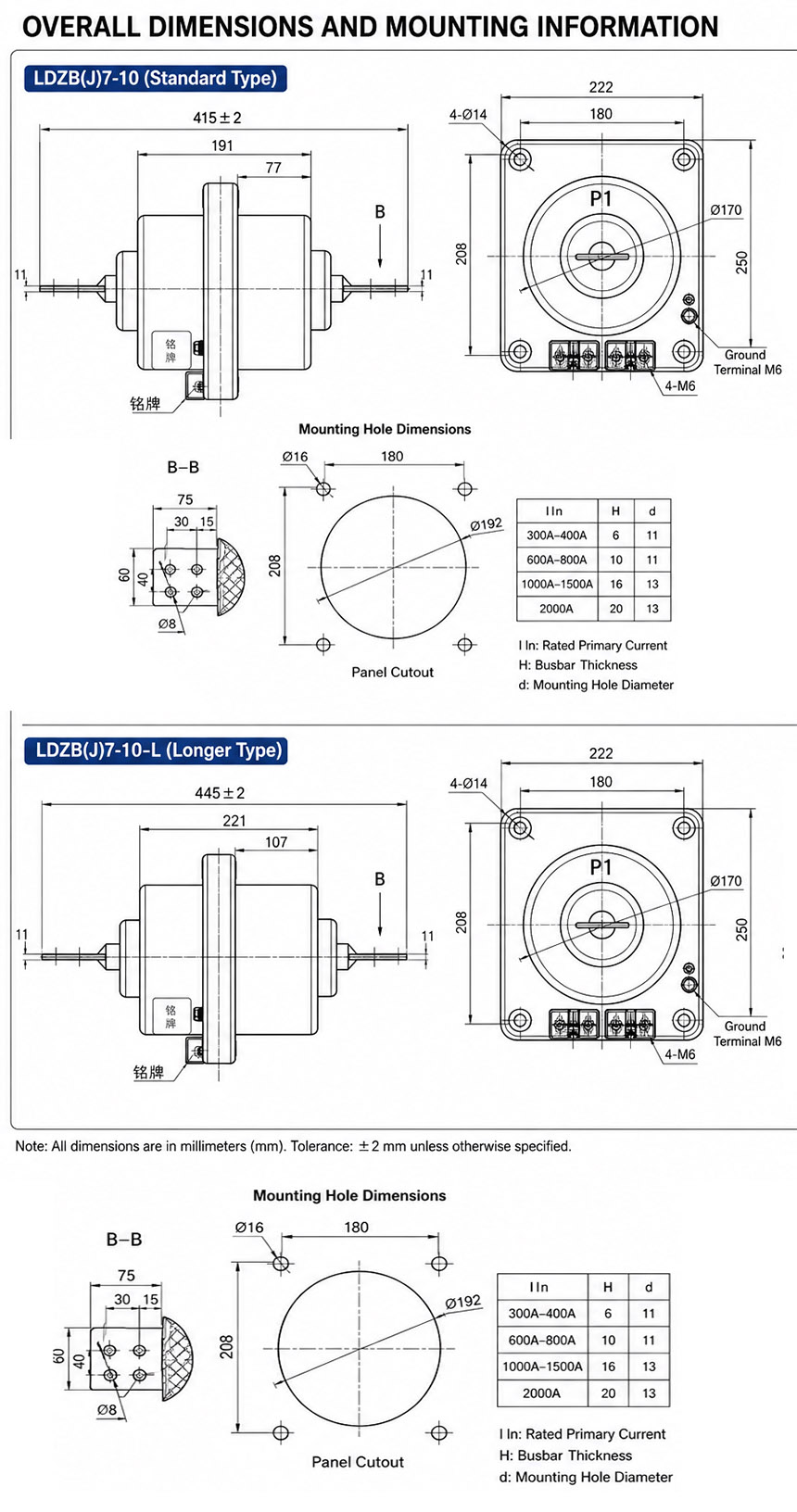

التركيب والأبعاد

يتم تركيب المنتج عبر جدار خزانة التوزيع أو حاجزها. قبل تصنيع الخزانة، يجب تأكيد فتحة الجدار، وشفة التركيب، وموضع الطرف الأولي، وثقب القضيب النحاسي، واتجاه الطرف الثانوي، والغطاء الواقي، ونقطة التوصيل بالأرضي، ومساحة الصيانة مع الرسم البياني الخارجي المعتمد. بالنسبة لمشاريع استبدال TPOL-10، يجب قياس فتحة الخزانة الحالية ومحاذاة القضبان النحاسية قبل اختيار إصدار LDZB(J)7-10 أو LDZB(J)7-10L.

ملاحظات السلامة

• تأكيد فئة الجهد، ومستوى العزل، ونسبة التيار، والتيار الثانوي، وفئة الدقة، والحمل الاسمي قبل التصنيع.
• التحقق من فتحة الجدار، ومحاذاة القضبان النحاسية، والمسافة البادئة للطرف الأولي، وعمق الخزانة قبل تجميع معدات التوزيع.
• توصيل الأطراف الأولية والثانوية وفقًا لعلامات القطبية ومخطط التوصيل المعتمد.
• يجب ألا تكون دائرة المحول الثانوية مفتوحة أثناء تدفق التيار الأولي.
• قبل فصل أجهزة القياس أو المرحلات، قصر الدائرة الثانوية باستخدام جهاز قصر معتمد.
• يجب توصيل نقطة واحدة من الدائرة الثانوية بالأرضي وفقًا لممارسات السلامة الكهربائية في المشروع.
• يجب أن يتم التركيب والتشغيل من قبل فنيين مؤهلين في مجال الكهرباء ذات الجهد المتوسط.

معلومات الطلب

• موديل المنتج: LDZB(J)7-10(L) / TPOL-10 Type
• فئة الجهد: فئة 11 كيلوفولت أو 12 كيلوفولت
• التيار الأولي الاسمي والتيار الثانوي الاسمي: 5 أمبير أو 1 أمبير
• فئة الدقة والحمل الاسمي لكل ملف ثانوي
• تكوين القلب: قياس، حماية، حماية مزدوجة، أو نوع ثلاث ملفات ثانوية
• فئة الحماية المطلوبة: 5P10، 10P10، 10P15 أو متطلبات محددة حسب المشروع
• تيار التحمل الحراري الاسمي قصير المدى والتيار الديناميكي الاسمي
• النوع القياسي أو إصدار النوع L ذي الجسم الطويل
• نوع الطرف الأولي، وحجم القضيب النحاسي، ورسم التركيب، وتخطيط الخزانة
• المعيار المطبق (IEC / GOST / مشروع)، وتقرير اختبار الروتين، ومتطلبات الشهادات
• الكمية، ولغة الملصقات، والتغليف، ومتطلبات وثائق المشروع

دليل الاختيار

1. تأكيد متطلبات السوق: بالنسبة لمشاريع الاستبدال الروسية أو في رابطة الدول المستقلة، احتفظ بعبارة “TPOL-10 Type”؛ أما للمشاريع المخصصة للتصدير، فاستخدم عبارات “فئة 11 كيلوفولت / 12 كيلوفولت” المتوافقة مع معايير IEC.
2. اختيار فئة الجهد: استخدم تنسيق عزل فئة 12 كيلوفولت عندما يتطلب النظام فئة معدات 11 كيلوفولت أو 12 كيلوفولت.
3. اختيار التيار الأولي: اختر من 20 أمبير إلى 2000 أمبير وفقًا لتيار الدائرة، ونطاق القياس، وإعدادات حماية المرحلات.
4. اختيار التيار الثانوي: استخدم 5 أمبير لمعدات التوزيع التقليدية، أو 1 أمبير لتمديدات الأسلاك الثانوية الأطول أو التطبيقات ذات الحمل الثانوي المنخفض.
5. اختيار تركيبة القلب: اختر 0.2S / 0.5 للقياس، وفئات 5P / 10P لدوائر الحماية.
6. اختيار إصدار الهيكل: اختر النوع القياسي لتخطيطات الخزانات العادية، أو النوع L عندما يتطلب الأمر طول تركيب إضافي.
7. اعتماد الرسومات: أكد فتحة الجدار، وتوصيل القضبان النحاسية، وترتيب الأطراف، والتمديدات الثانوية قبل التصنيع.
